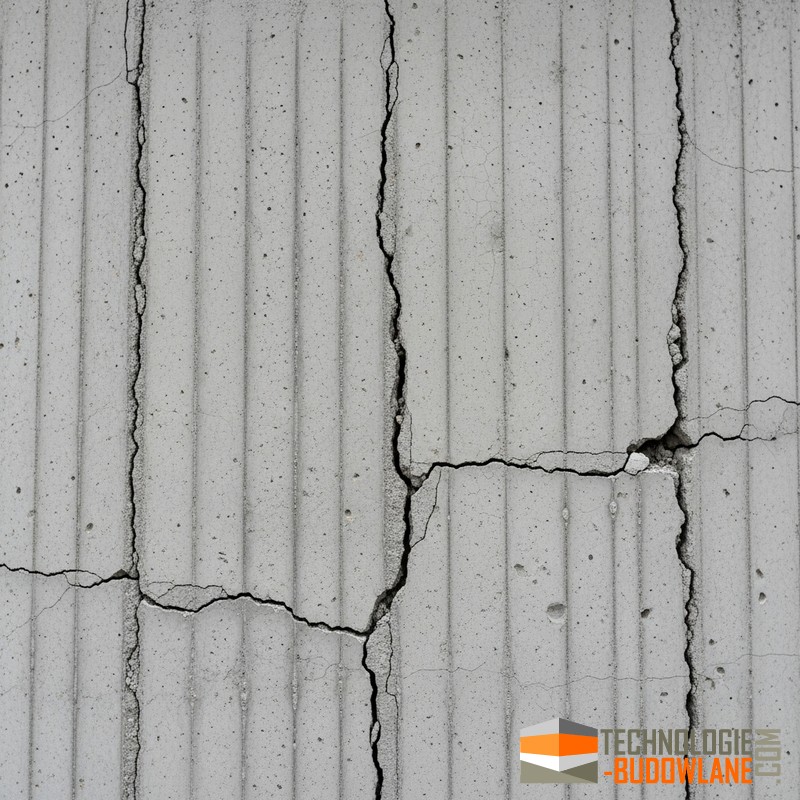

Pękanie i rysy betonu

Z punktu widzenia inżynierii lądowej i technologii betonu, pękanie i rysy (zarysowanie) betonu jest zjawiskiem złożonym, które nie zawsze oznacza błąd konstrukcyjny. Zgodnie z Eurokodem 2 PN‑EN 1992‑1‑1 przyjmuje się, że w strefach rozciąganych betonu wystąpią rysy, a projektowanie uwzględnia ich powstawanie.

1. Klasyfikacja rys według czasu powstania

Dla ustalenia przyczyny istotne jest określenie momentu pojawienia się rys:

• Faza plastyczna (pierwsze kilka–kilkanaście godzin)

  • Skurcz plastyczny: najczęstsza przyczyna; wynika z szybkiego odparowania wody z powierzchni (brak pielęgnacji, wiatr, nasłonecznienie). Rysy zwykle płytkie i liczne.

  • Osiadanie plastyczne: powstaje przy osiadaniu mieszanki wokół prętów zbrojeniowych lub w narożach deskowania.

• Faza twardnienia (dni–tygodnie)

  • Ciepło hydratacji (rysowanie termiczne): typowe dla elementów masywnych; różnice temperatur między rdzeniem a powierzchnią generują naprężenia rozciągające przekraczające wytrzymałość młodego betonu.

  • Skurcz hydrauliczny (wysychanie): efekt długotrwałej utraty wilgoci i zmniejszania objętości.

• Faza eksploatacji (miesiące–lata)

  • Przeciążenie: rysy pionowe w środku rozpiętości belki (zginanie) lub ukośne przy podporach (ścinanie — wysoki stopień niebezpieczeństwa).

  • Osiadanie podłoża: rysy diagonalne przebiegające przez sekcje budynku.

2. Wymagania normowe i kontrola rozwarcia rys

W myśl Eurokodu 2 PN‑EN 1992‑1‑1 kontroluje się szerokość rozwarcia rys, tzw. $w_k$. Nie każda rysa stanowi wadę; istotne są klasy ekspozycji i dopuszczalne wartości rozwarcia.

Jeżeli rozwarcie rysy mieści się poniżej wartości granicznych, konstrukcja zwykle spełnia Stan Graniczny Użytkowalności (SGU) i nie zagraża trwałości zbrojenia.

3. Zagrożenia chemiczne i procesowe

Pęknięcia mogą inicjować procesy degradacyjne opisane w PN‑EN 206:

1. Karbonatyzacja: CO₂ przenika przez rysy, obniżając pH betonu; po osiągnięciu zbrojenia następuje utrata pasywności stali.

2. Korozja zbrojenia: produkty korozji mają większą objętość niż stal, co powoduje rozsadzenie betonu i odpadanie otuliny.

3. Reakcja alkalia‑krzemionka (ASR): przy niewłaściwym kruszywie powstaje pęczniejący żel, prowadzący do charakterystycznych pęknięć mapowych.

4. Postępowanie eksperckie

W przypadku stwierdzenia rys zaleca się następujący protokół:

1. Pomiar rozwarcia: użyj szczelinomierza lub lupy pomiarowej; porównaj z wartościami normowymi (np. 0,3 mm dla typowych ekspozycji).

2. Monitoring: załóż świadki gipsowe lub zainstaluj rysomierz mechaniczny, aby rozróżnić rysy aktywn



   e od ustabilizowanych.

3. Ocena kierunku i charakteru rys:

   • Rysy prostopadłe do zbrojenia głównego są zwykle mniej niebezpieczne, jeśli mieszczą się w $w_{\max }$.

   • Rysy równoległe do zbrojenia mogą wskazywać na korozję prętów i wymagają pilnej interwencji.

   • Rysy ukośne w belkach i podciągach mogą sygnalizować niewłaściwe zbrojenie na ścinanie.

Beton ma niską wytrzymałość na rozciąganie (rzędu jednej dziesiątej wytrzymałości na ściskanie), stąd zarysowania mogą być efektem naturalnej pracy konstrukcji (jeśli rysy są drobne), błędów wykonawczych (np. brak pielęgnacji, nieodpowiednie $w\mathrm{/}c$) lub przeciążenia wymagającego opinii rzeczoznawcy budowlanego.

W maju 2024 opublikowano zaktualizowaną wersję Eurokodu 2 (PN‑EN 1992‑1‑1:2024‑05) wprowadzającą klasy odporności na ekspozycję (ERC); przy nowych projektach należy zweryfikować zgodność z tymi wymaganiami.

Naprawa pęknięć i rys betonu

Najskuteczniejsze metody naprawy rys i pęknięć to iniekcja żywicami epoksydowymi (strukturalne) lub poliuretanowymi (uszczelniające), uzupełnianie ubytków zaprawami naprawczymi oraz systemy ochrony przeciwkorozyjnej; wybór zależy od przyczyny rysy, jej szerokości i warunków eksploatacji.

Kluczowe kryteria wyboru metody

Co ustalić przed naprawą: przyczyna rysy (skurcz, termika, przeciążenie, korozja), szerokość rozwarcia, aktywność rysy (monitoring), dostęp do zbrojenia, warunki wilgotności i obciążenia. Decydujące pytania: czy rysa jest strukturalna; czy wymagana jest szczelność wodna; czy występuje korozja zbrojenia.

Porównanie metod i materiałów


Procedura naprawcza i dobre praktyki

1. Diagnostyka przyczyny — pomiary rozwarcia, monitoring rys, ocena zbrojenia i wilgotności. Kluczowe: usunąć przyczynę zanim naprawisz objaw.

2. Dobór materiału — epoksyd do scalania i przywracania nośności; poliuretan do uszczelniania i pracy przy wilgoci; zaprawy do ubytków powierzchniowych.

3. Przygotowanie podłoża — oczyszczenie, usunięcie luźnych fragmentów, suszenie lub kontrola wilgotności zgodnie z TDS producenta.

4. Wykonanie iniekcji lub naprawy zgodnie z instrukcją systemu; po naprawie monitoring i ewentualne dodatkowe zabezpieczenia.

Ryzyka i ograniczenia

• Błędny dobór materiału może maskować problem i prowadzić do ponownego uszkodzenia.

• Iniekcja przy wilgotnym podłożu wymaga poliuretanu lub specjalnych systemów; epoksydy nie zadziałają prawidłowo.

• Korozja zbrojenia wymaga kompleksowego podejścia: oczyszczenie, naprawa otuliny, ochrona antykorozyjna.

Pęknięcia i rysy w betonie to kłopot, z którym można się często zetknąć na placu budowy.

Jak naprawić (skelić) beton, mur lub ścianę? Jak naprawić pęknięcia w betonie? Bardzo dobrą i skuteczną metodą jest technika polegająca na wykorzystaniu wysokorozpływnych żywic iniekcjyjnych.

Uszkodzenia betonu mogą prowadzić do utraty nośności konstrukcji, zagrożenia bezpieczeństwa użytkowników i wysokich kosztów napraw. Prawidłowa diagnostyka betonu i dobór odpowiednich metod naprawczych są kluczowe dla zachowania trwałości obiektów betonowych.

Beton, mimo swojej wytrzymałości i trwałości, podlega stopniowej degradacji betonu pod wpływem czynników wewnętrznych i zewnętrznych a powstające uszkodzenia betonu są wynikiem kombinacji czynników, które można ogólnie podzielić na fizyczne, chemiczne i mechaniczne.

Naprawa betonu ma na celu przywrócenie nośności, trwałości i odporności elementu oraz eliminację przyczyn dalszej degradacji. Działania obejmują: identyfikację wad betonu i usunięcie ich przyczyn, odbudowę ubytków, zabezpieczenie zbrojenia, przywrócenie ciągłości konstrukcji oraz zastosowanie ochrony powierzchniowej. W zależności od rodzaju uszkodzeń betonu, stosowane są różne metody naprawy, takie jak naprawy powierzchniowe, iniekcyjne, wzmocnienia konstrukcyjne, czy renowacje architektoniczne.
