Drenaż - budowlany, drogowy, hydrotechniczny

Drenaż to system odprowadzania nadmiaru wody z gruntu i powierzchni terenu w celu zapobiegania podmakaniu, erozji i destabilizacji podłoża. Stosowany w budownictwie, inżynierii drogowej, hydrotechnice i rolnictwie, chroni konstrukcje, poprawia stabilność terenu i utrzymuje optymalne warunki wodne.

Drenaż budowlany

Cel: ochrona fundamentów i elementów podziemnych przed wodą gruntową, opadową i zaskórną, zapobieganie podtopieniom, korozji i nierównomiernym osiadaniom.

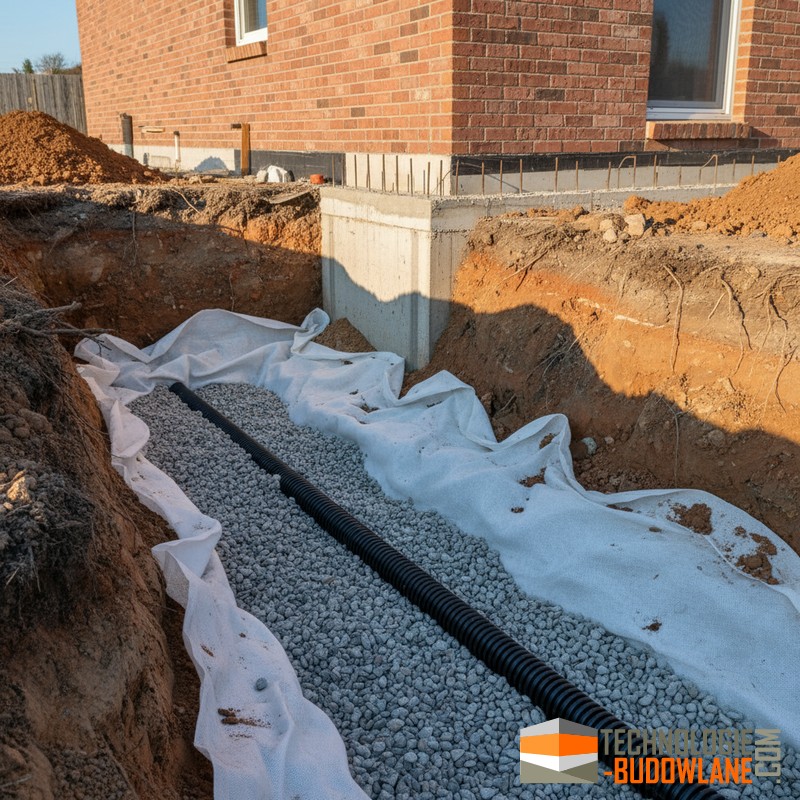

• Drenaż opaskowy (pierścieniowy)

  • Elementy: perforowane rury PVC/PE (Ø 100–126 mm) układane ze spadkiem min. 0,5%; otulina filtracyjna; obsypka żwirowa (8–16 mm); geowłóknina; studzienki rewizyjne (np. karbowane DN 400).

  • Zasada działania: woda wpływa do rur przez perforacje i jest grawitacyjnie odprowadzana do systemu składowania/odprowadzenia.

• Drenaż francuski

  • Rowy wypełnione kruszywem owiniętym geowłókniną; prostsza alternatywa dla rur drenarskich.

• Drenaż podpowierzchniowy (głęboki)

  • Stosowany tam, gdzie konieczne obniżenie zwierciadła wód gruntowych; wykorzystuje perforowane rury, studzienki i kruszywo.

• Maty drenażowe (geokompozyty)

  • Siatka drenująca + geowłóknina; stosowane przy fundamentach, murach oporowych i ochronie skarp.

  • Mata drenażowa

Drenaż drogowy

Cel: skuteczne odprowadzenie wód opadowych i gruntowych, ochrona konstrukcji nawierzchni, poprawa bezpieczeństwa i trwałości drogi.

• Funkcje systemu

  • Odprowadzenie wód opadowych z nawierzchni; usuwanie wód infiltrujących do podbudowy; obniżenie poziomu wód gruntowych pod konstrukcją; drenaż skarp i ochrona przed osuwiskami.

• Drenaż płytki

  • Przewody lub warstwy drenujące umieszczone blisko spodów warstw nawierzchni w celu szybkiego odsączania.

• Drenaż głęboki

  • Przewody poniżej granicy przemarzania; typy: drenaż korony drogi, drenaż skarp, drenaż ochronny, drenaż podstawy nasypu.

• Odwodnienie liniowe

  • Korytka z polimerbetonu, PVC/PP itp., przykryte rusztem; łączone w ciągi z odprowadzeniem do studzienki zbiorczej.

Drenaż hydrotechniczny

Cel: kontrola przepływów infiltracyjnych i gruntowych w budowlach wodnych (zapory, wały, budowle piętrzące).

• Zadania

  • Obniżenie ciśnienia piezometrycznego i ciśnienia w porach; redukcja ryzyka sufozji; zabezpieczenie skarp odwodnych; kontrola i możliwość renowacji systemu (gł. galerie i przewody odwadniające).

• Rozwiązania

  • Drenaż głęboki za przesłoną iniekcyjną; dreny pionowe, galerie kontrolne, systemy odprowadzenia wód z korony zapory.

Materiały i elementy systemów drenarskich

• Rury drenarskie — perforowane PVC-U lub PE (DN 50–200 mm).

• Geowłókniny — separacja i filtracja, ochrona przed zamulaniem.

  • Geowłóknina drenażowa

• Geokompozyty drenażowe — maty łączące warstwy drenujące i filtracyjne.

  • Mata drenażowa

  • Wytłaczana membrana z polietylenu z geowłókniną

  • Folia kubełkowa

• Kruszywo drenażowe — żwir/tłuczeń frakcji 8–63 mm.

• Studzienki drenarskie — rewizyjne i zbiorcze z rur karbowanych lub betonowych kręgów.

• Kształtki — mufy, trójniki, kolana, redukcje, zaślepki.

Projektowanie, wykonanie i eksploatacja drenażu

• Dobór rozwiązania zależy od warunków terenowych, typu gruntu, poziomu i zmian zwierciadła wód gruntowych oraz celu drenażu.



• Projekt wymaga badań geotechnicznych i hydrogeologicznych określających parametry gruntu i wód.

• Wykonanie: właściwe przygotowanie wykopu, zapewnienie spadków, separacja geowłókniną, poprawne zagęszczenie obsypki i montaż studzienek.

• Kontrola jakości: sprawdzenie przepustowości, szczelności połączeń i zgodności z dokumentacją.

• Konserwacja: inspekcje studzienek, udrażnianie przewodów, kontrola osiadania i erozji oraz naprawy tam, gdzie to konieczne.

Korzyści ze stosowania drenażu

• Ochrona przed podmakaniem i erozją.

• Stabilizacja podłoża i ochrona fundamentów.

• Wydłużenie trwałości konstrukcji drogowych i hydrotechnicznych.

• Poprawa warunków dla roślinności i redukcja zagrożeń związanych z pleśnią i grzybem.

Dobór i projektowanie systemu drenażowego powinny być prowadzone przez specjalistów z uwzględnieniem lokalnych badań gruntowych i warunków hydrologicznych.

Odwodnienie terenu to system mający na celu odprowadzanie nadmiaru wód gruntowych i opadowych z określonego obszaru. Zaprojektowanie i wykonanie odwodnienia terenu jest często etapem przygotowania i realizacji inwestycji budowlanej.

Skuteczne odwodnienie terenu ma na celu usunięcie nadmiaru wody powierzchniowej i gruntowej, stabilizację warunków gruntowo‑hydraulicznych oraz ochronę budynków, wykopów, skarp i nawierzchni przed zawilgoceniem, erozją i osiadaniem
