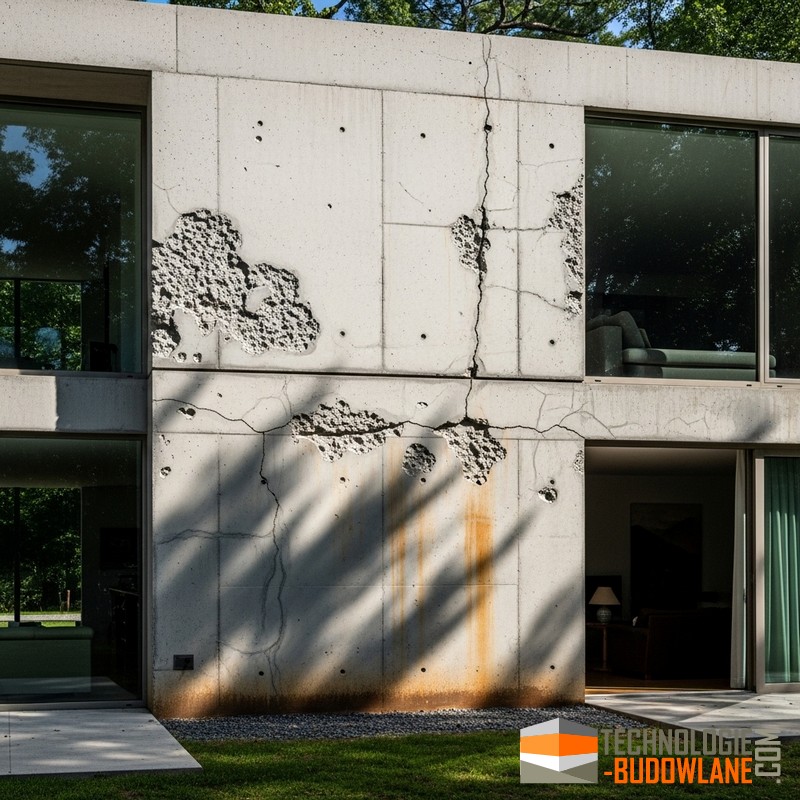

Usterki betonu

Najczęstsze usterki betonu to pęknięcia, łuszczenie, kruszenie i korozja zbrojenia; przyczyny to błędy wykonawcze, czynniki środowiskowe i chemiczne; diagnostyka wymaga badań wizualnych, nieniszczących i iniekcji, a naprawy obejmują uzupełnianie ubytków, powłoki ochronne i iniekcję żywic. Usterki betonu są szczególnie widoczne w betonie architektonicznym, gdzie znaczenie ma estetyka betonu.

Rodzaje usterek betonu

Najczęściej spotykane usterki to: rysy i pęknięcia (włosowate i konstrukcyjne), łuszczenie powierzchni, kruszenie, ubytki spowodowane erozją oraz odsłonięcie i korozja zbrojenia. Pęknięcia mogą być powierzchniowe lub przenoszące obciążenia; łuszczenie zwykle zaczyna się od warstwy wierzchniej i postępuje w głąb.

Wady betonu wynikające z błędów wykonawczych lub procesów destrukcji betonu, to zarówno niedoskonałości estetyczne jak i poważne uszkodzenia betonu.

Widoczne usterki betonu

Pamiętaj - dokumentuj uszkodzenia zdjęciami i pomiarami.

• Pęknięcia włoskowate – cienkie rysy powierzchniowe.

• Pęknięcia konstrukcyjne – szerokie rysy ograniczające zdolość przenoszenia obciążeń.

• Rysy skurczowe betonu – pęknięcia wynikające z kurczenia się betonu.

• Rysy termiczne – spękania spowodowane różnicami temperatur.

• Łuszczenie powierzchni betou – odpadanie cienkiej warstwy betonu.

• Kruszenie (rozpadający się beton) – rozluźnienie struktury i odpadanie kawałków.



• Odsłonięte zbrojenie – widoczne pręty zbrojeniowe.

• Korozja zbrojenia – rdzawy nalot i pęknięcia wokół prętów.

• Wykwity solne (białe plamy) – osady soli na powierzchni betonu.

• Plamy olejowe i chemiczne – przebarwienia od substancji agresywnych.

• Odspojenia warstw – oddzielenie się warstw betonu lub powłok.

• Ubytki punktowe – lokalne dziury i ubytki.

• Erozja krawędzi – zaokrąglone, starte krawędzie elementów.

• Zacieki i przebarwienia – ślady przepływu wody i zanieczyszczeń.

• Zamrożenia i odpryski mrozowe – uszkodzenia po cyklach zamarzania.

• Przebarwienia spowodowane pleśnią lub glonami – zielonkawe lub ciemne plamy.

• Nierówna powierzchnia – fale, wybrzuszenia lub zapadnięcia.

• Odlatujące powłoki ochronne – łuszczące się farby i impregnaty.

• Pęcherze i pęknięcia powłoki – lokalne wypukłości w powłokach.

• Zarysowania i otarcia mechaniczne – ślady uderzeń i tarcia.

• Przebicia i przebicia od korzeni roślin – uszkodzenia spowodowane roślinnością.

• Słabe spoiny i fugi – pęknięcia lub ubytki w spoinach.

• Przesunięcia elementów prefabrykowanych – szczeliny między elementami.

• Zawilgocenie i mokre plamy – stała wilgoć na powierzchni.

• Odkształcenia i ugięcia – widoczne wygięcia elementów nośnych.

• Zacieki rdzy – rdzawy ślad wskazujący na korozję wewnętrzną.

• Nierównomierne zabarwienie betonu – różnice kolorystyczne wskazujące na wadliwą mieszankę lub pielęgnację.

• Odsłonięte kruszywo – powierzchnia z widocznym żwirem zamiast gładkiej warstwy.

• Przebicia od soli drogowej – lokalne uszkodzenia w strefach posypki solnej.

• Zniszczenia spowodowane uderzeniami – duże wgniecenia i odpryski.

Ukryte usterki betonu - wady ukryte betonu

Pamiętaj:

• Przeprowadź audyt diagnostyczny z użyciem metod NDT badania betonu i badań laboratoryjnych;

• Skoncentruj się na przyczynach (np. źródło chlorków, niewłaściwe kruszywo) przed naprawą;

• Zastosuj odpowiednie metody naprawcze: iniekcje żywic, wymiana strefy, powłoki ochronne

Typowe wady ukryte betonu

• Pustki wewnętrzne (wtrącenia powietrza) — obniżają wytrzymałość i trwałość.

• Niedostateczne zagęszczenie (pustki w masie) — lokalne osłabienie przekroju.

• Niewłaściwa konsystencja mieszanki (zbyt wodnista) — obniżona wytrzymałość i porowatość.

• Nierównomierne dojrzewanie (słaba pielęgnacja) — strefy o niższej wytrzymałości.



• Ukryta korozja zbrojenia pod powłoką — rdzewienie bez widocznych śladów na powierzchni.

• Zanieczyszczenia chemiczne w masie (chlorki, siarczany) — przyspieszona degradacja wewnętrzna.

• Reakcje alkaliczno-kruszywowe (AAR) wewnątrz betonu — spękania i osłabienie struktury.

• Niewłaściwe kruszywo (zanieczyszczone, rozkładające się) — ukryte osłabienie.

• Warstwy o różnej gęstości (odspojenia międzywarstwowe) — brak ciągłości konstrukcyjnej.

• Ukryte pęknięcia włókniste w zbrojeniu kompozytowym — trudne do wykrycia bez badań.

• Niewłaściwe dozowanie domieszek (chemia w betonie) — zmiany właściwości długoterminowych.

• Skryte wady spoin i połączeń prefabrykowanych — ryzyko przesunięć i nieszczelności.

• Zawilgocenie kapilarne wewnątrz elementu — sprzyja korozji i wykwitom.

• Ukryte rozwarstwienia przy wylewkach — warstwy nie związane ze sobą.

• Niewykryte mikropęknięcia zmęczeniowe — rozwijają się pod obciążeniami cyklicznymi.

• Zanieczyszczenia organiczne w betonie (np. humus) — obniżenie przyczepności i wytrzymałości.



• Niewłaściwe utwardzenie powierzchniowe prowadzące do cienkiej skorupy — powierzchnia wygląda dobrze, wnętrze słabe.

• Ukryte wady wykonawcze przy zbrojeniu (nieprawidłowe zakotwienia) — osłabienie przenoszenia sił.

• Niewidoczne strefy o niskiej gęstości (segregacja mieszanki) — lokalne osłabienia.

• Wewnętrzne pęcherze gazowe z reakcji chemicznych — tworzą koncentratory naprężeń.

Główne przyczyny usterek betonu

Beton - podstawowy materiał konstrukcyjny - może wykazywać wady od drobnych niedoskonałości estetycznych po poważne uszkodzenia betonu wpływające na nośność i trwałość konstrukcji; przyczyny leżą zarówno po stronie wykonawstwa, projektu, jak i eksploatacji czy agresji środowiskowej.

Przyczyny usterek obejmują: błędy projektowe i błędy wykonawcze betonu (niewłaściwe proporcje mieszanki, złe zagęszczenie), zbyt szybkie wysychanie, cykle zamrażania i rozmrażania, agresywne środowisko chemiczne (chlorki, siarczany), przeciążenia i drgania oraz korozję zbrojenia. Korozja zbrojenia jest szczególnie groźna, bo prowadzi do spękań i utraty nośności konstrukcji.

Istotną przyczyną usterek betonu są  problemy jakości kruszyw do betonu.

Diagnostyka i badania betonu

Podstawowa diagnostyka betonu zaczyna się od szczegółowego przeglądu wizualnego i dokumentacji zmian w czasie. Do badań stosuje się metody nieniszczące: ultradźwięki, pomiar prędkości fali, pomiary zawartości chlorków i pH, testy penetrometrem, oraz badania iniekcyjne i sondowania. Ważne jest ustalenie przyczyny, nie tylko usunięcie objawu — bez tego naprawa może być krótkotrwała.

Metody naprawy betonu

Typowe metody naprawcze to: oczyszczenie i usunięcie skorodowanego betonu, zabezpieczenie i ewentualna wymiana zbrojenia, uzupełnienie ubytków zaprawami naprawczymi, iniekcja żywic w pęknięcia, nakładanie powłok ochronnych i systemów ochrony katodowej dla zbrojenia. Kroki naprawy zwykle obejmują: diagnozę → przygotowanie powierzchni → naprawę strukturalną → zabezpieczenie antykorozyjne i kontrolę jakości po naprawie. Iniekcja epoksydowa jest skuteczna przy przenoszących obciążenia pęknięciach; zaprawy cementowe modyfikowane polimerami sprawdzają się przy ubytkach powierzchniowych.

Problemy z betonem - diagnozowanie i dalsze postępowanie

Ryzyka: nieprawidłowa diagnoza, zastosowanie nieodpowiednich materiałów, brak zabezpieczenia przed przyczyną (np. chlorkami) — to prowadzi do szybkiego nawrotu usterek. Rekomendacje praktyczne:

• Zdiagnozuj przyczynę przed naprawą;

  • Badanie betonu

  • Badanie posadzki

  • Badania NDT betonu

• Używaj materiałów kompatybilnych z istniejącym betonem;

• Zabezpiecz zbrojenie przed korozją;

• Wykonaj kontrolę jakości po naprawie i zaplanuj monitoring (fotografie, pomiary) dla wczesnego wykrywania nawrotów.

Jeśli konstrukcja jest nośna lub uszkodzenia są rozległe, skonsultuj się z inżynierem konstrukcji i wykonawcą specjalizującym się w naprawach betonu — to minimalizuje ryzyko błędów wykonawczych i kosztownych powtórek.

Diagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności.

Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek.
