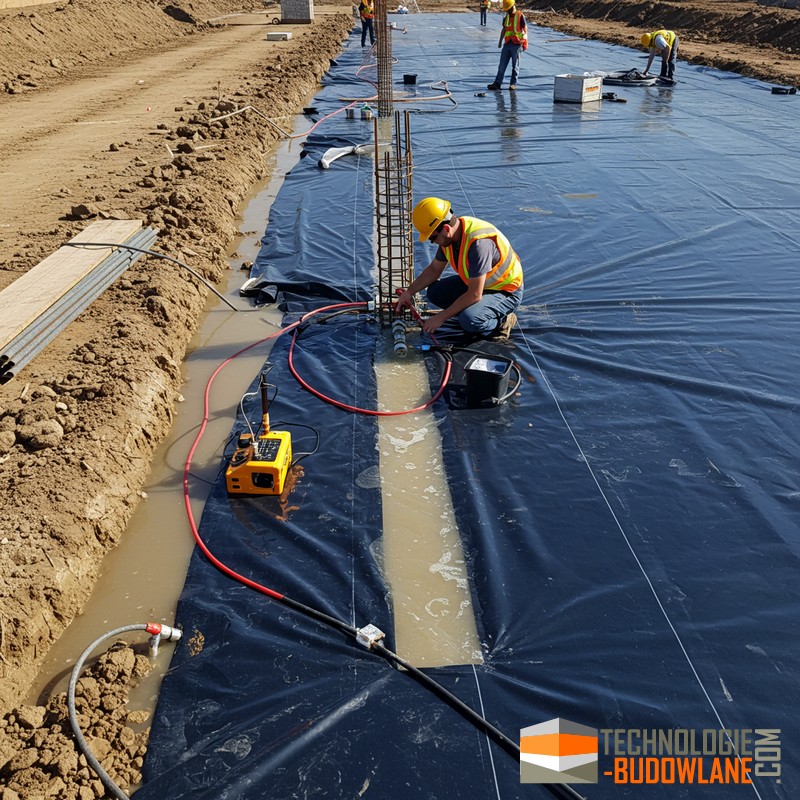

Testy szczelności geomembrany

Testy szczelności geomembrany PEHD – sytuacje, warunki, normy i metody badania

Geomembrany z polietylenu wysokiej gęstości (PEHD – PEHD) są powszechnie stosowane w inżynierii środowiska i budownictwie jako bariery hydroizolacyjne. Zapewniają one ochronę przed przenikaniem wody, gazów oraz substancji chemicznych. Kluczowym aspektem skuteczności geomembrany jest jej szczelność. Dlatego badanie szczelności geomembran PEHD jest niezbędne w celu zapewnienia integralności systemu izolacyjnego oraz ochrony środowiska i bezpieczeństwa użytkowania.

Sytuacje wymagające badania szczelności geomembrany PEHD

Szczelność geomembrany PEHD (polietylenu o wysokiej gęstości) jest kluczowym parametrem determinującym jej efektywność jako bariery hydroizolacyjnej. Jakość montażu na placu budowy bezpośrednio wpływa na integralność systemu izolacyjnego, a szczególnie istotna jest precyzja wykonania zgrzewów łączących poszczególne arkusze membrany.

• Nowe instalacje: Badanie szczelności należy przeprowadzić po instalacji geomembrany w celu potwierdzenia poprawności wykonania i zapewnienia, że wszystkie połączenia i detale są szczelne.

  • Zbiorniki ziemne PPOŻ

• Składowiska odpadów: W składowiskach odpadów komunalnych i przemysłowych geomembrana pełni kluczową rolę w ochronie gruntu i wód gruntowych przed zanieczyszczeniem. Badanie szczelności jest tu krytyczne.

• Zbiorniki retencyjne i stawy: W przypadku zbiorników wód powierzchniowych, retencyjnych czy stawów rybnych, szczelność geomembrany zapewnia utrzymanie wody na wymaganym poziomie i zapobiega infiltracji.

• Obiekty hydrotechniczne: W tamach, groblach i kanałach geomembrana służy do kontrolowania przepływu wody. Badanie szczelności jest niezbędne dla bezpieczeństwa konstrukcji.

  • Uszczelnienie stawu geomembraną

• Renowacje i naprawy: Po przeprowadzeniu napraw lub renowacji istniejących geomembran konieczne jest sprawdzenie szczelności w miejscach interwencji.

• Przeprowadzanie okresowych przeglądów: Szczególnie w obiektach o krytycznym znaczeniu, regularne badania szczelności mogą być wymagane w celu monitorowania stanu geomembrany w czasie eksploatacji.

Warunki przeprowadzania testów i badań szczelności

• Warunki atmosferyczne:

  • Temperatura: Testy powinny być przeprowadzane w zakresie temperatur określonych przez producenta geomembrany, zwykle od +5°C do +40°C.

  • Opady atmosferyczne: Unikać wykonywania testów podczas deszczu, śniegu czy silnego wiatru, które mogą wpływać na dokładność pomiarów.

• Przygotowanie powierzchni:

  • Czystość: Powierzchnia geomembrany powinna być czysta, wolna od kurzu, brudu, olejów i innych zanieczyszczeń.

  • Dostępność: Obszar testowany powinien być dostępny dla personelu i sprzętu pomiarowego.

• Stan geomembrany:

  • Instalacja: Geomembrana powinna być poprawnie zainstalowana, zgodnie z wytycznymi producenta i projektem.

  • Połączenia: Wszystkie zgrzewy i połączenia muszą być zakończone przed rozpoczęciem testów.

Normy i wytyczne dotyczące testów i badania szczelności geomembran PEHD

Badania szczelności geomembran PEHD są regulowane przez szereg norm i wytycznych, które określają procedury testów, wymagania techniczne oraz kryteria akceptacji.

• PN-EN 14151: "Geosyntetyki – Określanie wytrzymałości połączeń i złączy geomembran z tworzyw sztucznych" – norma opisuje metody badania wytrzymałości złączy geomembran.

• PN-EN ISO 13493: "Geotekstylia i wyroby pokrewne – Badanie ciągłości barier geosyntetycznych" – norma dotyczy metod testowania ciągłości i integralności geomembran.

• ASTM D5820: "Standard Practice for Pressurized Air Channel Evaluation of Dual Seamed Geomembranes" – standard opisuje metodę badań szczelności przy użyciu ciśnienia powietrza w kanale między zgrzewami.

• ASTM D5641: "Standard Practice for Geomembrane Seam Evaluation by Vacuum Chamber" – standard dotyczący badania złączy geomembran przy użyciu komory próżniowej.

• Wytyczne ITB i IBDiM: Polskie wytyczne Instytutu Techniki Budowlanej oraz Instytutu Badawczego Dróg i Mostów zawierające zalecenia dotyczące badań geomembran w konkretnych zastosowaniach.

Metody testów i badania szczelności geomembran PEHD

Badania szczelności mogą być przeprowadzane różnymi metodami, w zależności od rodzaju geomembrany, dostępności oraz wymagań specyfikacji technicznej. Poniżej przedstawiono najczęściej stosowane metody:

1. Badanie złączy i zgrzewów

a) Test podwójnego zgrzewu z kanałem powietrznym

• Opis metody:

  • Stosowane w przypadku geomembran z podwójnym zgrzewem z kanałem powietrznym między zgrzewami.

  • Kanał powietrzny jest wypełniany sprężonym powietrzem o określonym ciśnieniu (zwykle 200–300 kPa).

  • Ciśnienie jest utrzymywane przez określony czas (np. 5 minut) i monitorowane manometrem.

• Kryteria akceptacji:

  • Brak spadku ciśnienia w określonym czasie świadczy o szczelności zgrzewu.

• Zalety i zastosowania:

  • Szybka i skuteczna metoda do testowania ciągłości zgrzewów podczas instalacji.

b) Test próżniowy (komora próżniowa)

• Opis metody:

  • Na powierzchnię zgrzewu nakłada się przezroczystą komorę próżniową z uszczelką gumową.

  • Przed przyłożeniem komory powierzchnię smaruje się pianą testową (woda z detergentem).

  • Za pomocą pompy w komorze wytwarza się podciśnienie (zwykle około -20 kPa).

  • Obserwacja pęcherzyków powietrza wskazuje na nieszczelność.

• Kryteria akceptacji:

  • Brak pojawienia się pęcherzyków przez określony czas (np. 10 sekund) oznacza szczelność.

• Zalety i zastosowania:

  • Umożliwia badanie trudno dostępnych miejsc i niestandardowych złącz.

c) Test ciśnieniowy za pomocą powietrza lub wody

• Opis metody:

  • Dotyczy złącz typu zakładkowego.

  • Obszar testowany jest zamykany odcinającymi uszczelkami.

  • Do przestrzeni między geomembranami wtłacza się powietrze lub wodę pod ciśnieniem.

  • Monitoruje się spadek ciśnienia lub wyciek cieczy.

• Kryteria akceptacji:

  • Stabilne ciśnienie lub brak wycieku wskazuje na szczelność.

2. Badanie szczelności powierzchni geomembrany

a) Metoda iskrowa (High Voltage Spark Testing)

• Opis metody:

  • Stosuje się generator wysokiego napięcia (do 35 kV) z elektrodą przemiatającą powierzchnię geomembrany.

  • Przebicie iskry między elektrodą a przewodzącym podłożem (np. wilgotnym podłożem betonowym) wskazuje na obecność dziury lub uszkodzenia.

• Kryteria akceptacji:

  • Brak sygnalizacji przebicia oznacza brak nieszczelności.

• Zalety i zastosowania:

  • Skuteczna metoda dla geomembran o grubości poniżej 3 mm.

• Ograniczenia:

  • Nie może być stosowana na mokrych powierzchniach ani w warunkach wysokiej wilgotności.

b) Metoda mokrego elektrody (Low Voltage Wet Sponge Testing)

• Opis metody:

  • Powierzchnia geomembrany jest zwilżana, a następnie badana za pomocą elektrody gąbkowej połączonej z niskonapięciowym detektorem.

  • Przebicie obwodu elektrycznego przez nieszczelność powoduje sygnał dźwiękowy.

• Kryteria akceptacji:

  • Brak sygnału wskazuje na szczelność powierzchni.

• Zalety i zastosowania:

  • Odpowiednia dla cienkich geomembran i powłok izolacyjnych.



c) Metoda geofizyczna z użyciem impulsów elektrycznych (Electrical Leak Location Survey)

• Opis metody:

  • Geomembrana jest przykryta materiałem przewodzącym (np. wodą, wilgotnym gruntem).

  • Wprowadza się różnicę potencjałów między wodą a przewodzącym podłożem pod geomembraną.

  • Przemieszczając elektrody po powierzchni, lokalizuje się miejsca nieszczelności na podstawie zmian pola elektrycznego.

• Kryteria akceptacji:

  • Brak wskazań na obecność nieszczelności oznacza integralność geomembrany.

• Zalety i zastosowania:

  • Możliwość badania dużych powierzchni, nawet po zasypaniu geomembrany.

• Normy związane:

  • ASTM D7007: "Standard Practices for Electrical Methods for Locating Leaks in Geomembranes Covered with Water or Earth Materials"

  • ASTM D7240: "Standard Practices for Electrical Leak Location on Exposed Geomembranes Using the Water Puddle Method"

3. Metody nieniszczące i wizualne

• Inspekcja wizualna:

  • Dokładne oględziny powierzchni geomembrany, złączy, detali i miejsc potencjalnie narażonych na uszkodzenia.

  • Użycie lup, kamer, dronów czy systemów wizyjnych.

• Testy fluorescencyjne:

  • Stosowanie barwników fluorescencyjnych w połączeniu z promieniowaniem UV do identyfikacji nieszczelności.



Podsumowanie

Badanie szczelności geomembran PEHD jest kluczowym elementem w procesie zapewnienia ich funkcjonalności i trwałości. Wybór odpowiedniej metody badania zależy od rodzaju geomembrany, specyfiki projektu, dostępności do powierzchni oraz wymagań norm i specyfikacji technicznych. Przeprowadzenie rzetelnych testów zgodnie z obowiązującymi normami i standardami pozwala na wczesne wykrycie potencjalnych problemów, zapobieganie awariom oraz minimalizację kosztów eksploatacji i utrzymania obiektów infrastrukturalnych.

Źródła i literatura

• PN-EN 14151: Geosyntetyki – Określanie wytrzymałości połączeń i złączy geomembran z tworzyw sztucznych.

• PN-EN ISO 13493: Geotekstylia i wyroby pokrewne – Badanie ciągłości barier geosyntetycznych.

• ASTM D5820: Standard Practice for Pressurized Air Channel Evaluation of Dual Seamed Geomembranes.

• ASTM D5641: Standard Practice for Geomembrane Seam Evaluation by Vacuum Chamber.

• ASTM D7007: Standard Practices for Electrical Methods for Locating Leaks in Geomembranes Covered with Water or Earth Materials.

• ASTM D7240: Standard Practices for Electrical Leak Location on Exposed Geomembranes Using the Water Puddle Method.

• Wytyczne ITB i IBDiM dotyczące stosowania i badań geosyntetyków w budownictwie.
