Instrukcja układania geotkaniny

Geotkanina to materiał tkany posiadający wątek i osnowę, osiagający dzięki temu wysokie parametry wytrzymałości na rozciąganie.

Instrukcja układania i montażu geotkanin – kompleksowy przewodnik wykonawczy

Geotkaniny stanowią kluczowy element nowoczesnego budownictwa inżynieryjnego, pełniąc funkcje zbrojące, separacyjne oraz filtrujące. Prawidłowa instalacja tego materiału ma decydujące znaczenie dla trwałości konstrukcji drogowych, nasypów kolejowych czy wzmocnień słabonośnego podłoża. Poniżej przedstawiamy szczegółowe wytyczne dotyczące procesu układania geotkanin, od przygotowania podłoża po warstwy ochronne.

1. Przygotowanie podłoża pod geotkaninę

Podłoże gruntowe musi zostać starannie przygotowane przed przystąpieniem do prac montażowych. Wszelkie nierówności, koleiny oraz zagłębienia powinny zostać wyrównane i, jeśli projekt tego wymaga, zagęszczone do określonego wskaźnika. Kluczowym aspektem jest usunięcie wszelkich elementów o ostrych krawędziach, takich jak:

• duże i kanciaste kamienie,
• wystające korzenie drzew i krzewów,
• pozostałości po wycince roślinności (pnie, gałęzie),
• odpady budowlane (gruz, druty).

Elementy te mogłyby doprowadzić do mechanicznego przebicia materiału podczas rozkładania lub pod wpływem nacisku ciężkiego sprzętu budowlanego. W przypadku gruntów bardzo słabych i zawodnionych, zaleca się unikanie głębokiego profilowania, aby nie naruszyć naturalnej struktury gruntu, która ma zostać wzmocniona.

2. Rozwijanie i kierunki układania

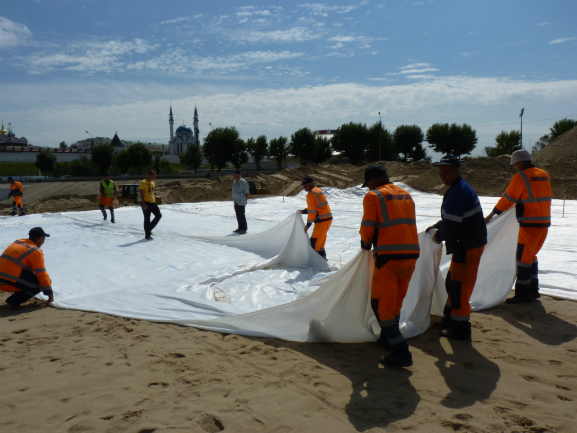

Geotkaninę rozwija się bezpośrednio z rolki. Kluczową kwestią jest zachowanie kierunku rozkładania zgodnego z dokumentacją projektową. Należy pamiętać, że geotkaniny są materiałami anizotropowymi – oznacza to, że posiadają różne parametry wytrzymałościowe (wytrzymałość na rozciąganie) wzdłuż rolki (kierunek podłużny) oraz wszerz rolki (kierunek poprzeczny).

W przypadku budowy nasypów, główny kierunek wytrzymałości zazwyczaj powinien być prostopadły do osi nasypu. Podczas rozwijania należy dbać o to, aby materiał był napięty i nie tworzył fałd ani wybrzuszeń. Przy silnym wietrze konieczne jest tymczasowe obciążenie krawędzi (np. workami z piaskiem), aby zapobiec podrywaniu płacht.

3. Łączenie pasm geotkaniny (Zakłady i Szycie)

Aby zapewnić ciągłość warstwy zbrojącej lub separacyjnej, poszczególne pasma geotkaniny muszą zostać ze sobą połączone. Stosuje się dwie główne metody:

Metoda na zakład

Jest to najpowszechniejsza metoda, polegająca na nakładaniu na siebie krawędzi sąsiednich pasm. Szerokość zakładu zależy od parametrów gruntu (wskaźnika CBR) oraz przewidywanych obciążeń:

• Podłoże stabilne (CBR > 3): zakład min. 30–50 cm.
• Podłoże słabonośne (CBR 1–3): zakład min. 50–100 cm.
• Podłoże bardzo miękkie i bagienne (CBR < 1): zakład powyżej 100 cm lub konieczność szycia.

Stabilizacja i łączenie mechaniczne

Aby zapobiec rozsuwaniu się pasm podczas wysypywania kruszywa, stosuje się stalowe kotwy w kształcie litery U lub specjalne szpilki montażowe. W przypadku wymagających projektów (np. strome skarpy, bardzo słabe grunty) zaleca się szycie krawędzi za pomocą przenośnych maszyn do szycia. Szycie pozwala na redukcję szerokości zakładu do minimum 20 cm, co przekłada się na oszczędność materiału, przy jednoczesnym zachowaniu wysokiej wytrzymałości złącza.

Uwaga techniczna: Nie wolno łączyć krawędzi geotkaniny w kierunku jej najwyższych parametrów wytrzymałościowych za pomocą prostych zakładów w strefach krytycznych rozciągania bez konsultacji z projektantem.

4. Przykrywanie i wbudowywanie materiału nasypowego

Geotkanina po rozłożeniu nie powinna być wystawiona na bezpośrednie działanie promieni UV przez okres dłuższy niż przewiduje producent (zazwyczaj max. 14 dni). Proces przykrywania powinien przebiegać według następujących zasad:

• Kierunek nasypywania: Materiał nasypowy należy rozprowadzać w kierunku przeciwnym do kierunku układania geotkaniny (od czoła), co zapobiega podwijaniu się zakładów.
• Metoda rozprowadzania: Surowiec wysypuje się przed spycharkę lub ładowarkę, która następnie „popycha” materiał przed sobą, tworząc warstwę ochronną. Zabrania się bezpośredniego wjazdu pojazdów i maszyn na nieosłoniętą geotkaninę.
• Warstwa amortyzacyjna: Jeśli jako materiał nasypowy stosowany jest gruby, łamany kamień o ostrych krawędziach, należy najpierw ułożyć cienką warstwę piasku lub drobniejszego kruszywa, która zadziała jak amortyzator, chroniąc strukturę tkaniny przed uszkodzeniami punktowymi.
• Grubość pierwszej warstwy: Pierwsza warstwa nasypu po zagęszczeniu powinna mieć zazwyczaj minimum 20–30 cm grubości, aby bezpiecznie przenieść obciążenia od sprzętu budowlanego.

Podsumowanie i dodatkowe informacje

Stosowanie geotkanin wysokiej jakości w połączeniu z rygorystycznym przestrzeganiem zasad montażu gwarantuje stabilność inwestycji przez dziesięciolecia. Błędy na etapie układania, takie jak zbyt małe zakłady czy uszkodzenia mechaniczne podczas zasypywania, mogą prowadzić do osiadania konstrukcji i kosztownych napraw.
