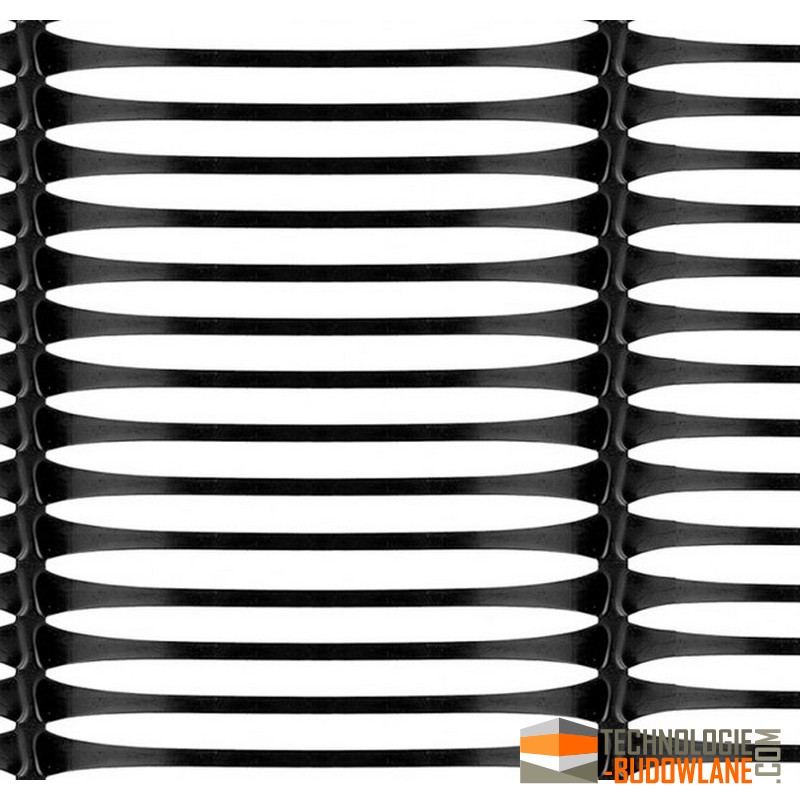

Geosiatka jednokierunkowa

Geosiatka jednokierunkowa to materiał geosyntetyczny wykonany z polietylenu wysokiej gęstości (HDPE) lub poliestru (PET), przeznaczony do wzmacniania gruntów w konstrukcjach inżynieryjnych. Charakteryzuje się wysoką wytrzymałością na rozciąganie w jednym kierunku (osi wzdłużnej), co czyni ją idealnym rozwiązaniem w zastosowaniach wymagających przenoszenia obciążeń w określonym kierunku. Geosiatka jednokierunkowa jest stosowana w geotechnice i inżynierii lądowej do wzmocnienia gruntów, stabilizacji skarp, budowy murów oporowych oraz innych konstrukcji ziemnych, gdzie potrzebne jest zwiększenie nośności i trwałości.

Geosiatka jednokierunkowa w nowoczesnej geotechnice – kompleksowy przewodnik inżynieryjny

Współczesna inżynieria lądowa i wodna ewoluuje w stronę rozwiązań, które łączą wysoką efektywność strukturalną z optymalizacją kosztową i poszanowaniem środowiska. Jednym z najistotniejszych osiągnięć w tej dziedzinie jest technologia zbrojenia gruntu. W obliczu konieczności budowy dróg, linii kolejowych oraz obiektów kubaturowych na terenach o trudnych warunkach geologicznych, geosiatka jednokierunkowa (znana również jako georuszt jednokierunkowy) stała się standardem, bez którego trudno wyobrazić sobie nowoczesny plac budowy. Pozwala ona na wznoszenie konstrukcji o parametrach nieosiągalnych dla tradycyjnych metod ziemnych.

W polskiej praktyce inżynierskiej synonimem niezawodności w tej kategorii stał się georuszt jednokierunkowy POLGRID UX. System ten jest powszechnie stosowany przy największych inwestycjach infrastrukturalnych, oferując parametry techniczne dostosowane do rygorystycznych wymagań projektowych (okres eksploatacji wynoszący nawet 120 lat).

Charakterystyka i zaawansowane właściwości materiałowe

Geosiatki jednokierunkowe są projektowane z myślą o przenoszeniu ekstremalnych obciążeń rozciągających w jednym, ściśle określonym kierunku – tzw. kierunku maszynowym (MD). W przeciwieństwie do geosiatek dwukierunkowych, stosowanych głównie do stabilizacji warstw konstrukcyjnych nawierzchni, siatki jednokierunkowe są kluczowym elementem nośnym pionowych i skośnych struktur ziemnych.

Zróżnicowanie materiałowe i proces produkcji

• Polietylen wysokiej gęstości (HDPE): Geosiatki takie jak POLGRID UX powstają w procesie wytłaczania arkusza polimeru, w którym następnie wycinane są otwory, a całość poddawana jest kontrolowanemu rozciąganiu w podwyższonej temperaturze. Proces ten orientuje łańcuchy polimerowe, co skutkuje powstaniem monolitycznej struktury o ogromnej wytrzymałości i sztywności. HDPE charakteryzuje się niemal całkowitą odpornością na korozję chemiczną (pH od 2 do 13), co czyni go idealnym do zbrojenia gruntów agresywnych, składowisk odpadów czy terenów poprzemysłowych.
• Poliester (PET): Wykonane z wysokowytrzymałych włókien poliestrowych, zazwyczaj tkanych lub dzianych, a następnie powlekanych warstwą ochronną (np. PVC lub polimerem). Kluczową zaletą geosiatek PET jest ich wyjątkowo niska tendencja do pełzania (creep), co jest kluczowe w projektowaniu konstrukcji z założonym bardzo długim czasem użytkowania.

Kluczowe cechy konstrukcyjne

Unikalna geometria geosiatek jednokierunkowych – wydłużone, prostokątne oczka oraz masywne żebra poprzeczne – nie jest przypadkowa. Wysoki moduł sztywności pozwala na mobilizację pełnej wytrzymałości zbrojenia już przy minimalnych odkształceniach gruntu (często poniżej 1% wydłużenia). Sztywne węzły zapewniają stabilność strukturalną, zapobiegając przesuwaniu się żeber pod wpływem naprężeń ścinających.

Szerokie spektrum zastosowań w budownictwie

1. Konstrukcje z gruntu zbrojonego (MSE – Mechanically Stabilized Earth)

To najbardziej spektakularne zastosowanie geosiatek jednokierunkowych. Technologia ta umożliwia zastąpienie ciężkich, kosztownych i czasochłonnych betonowych murów oporowych lekkimi konstrukcjami z gruntu zbrojonego. Geosiatka działa tu jako element przejmujący parcie gruntu i kotwiący lico muru w masywie ziemnym.

• Przyczółki mostowe: Zamiast masywnych podpór betonowych stosuje się zbrojony nasyp, co znacznie redukuje koszty fundamentowania palowego.
• Systemy panelowe i blokowe: Połączenie geosiatek z prefabrykowanymi panelami betonowymi pozwala na wznoszenie estetycznych i trwałych murów o wysokościach przekraczających 20 metrów.

2. Stabilizacja stromych skarp i rekultywacja terenów

Dzięki zastosowaniu geosiatek jednokierunkowych możliwe jest formowanie skarp o kącie nachylenia dochodzącym do 70-80 stopni (dla porównania, naturalny kąt stoku dla większości gruntów to 30-35 stopni). Jest to kluczowe przy budowie dróg w terenach górzystych lub w gęstej zabudowie miejskiej, gdzie szerokość pasa drogowego jest ograniczona.

3. Budowa nasypów na gruntach słabonośnych i obszarach szkód górniczych

Na terenach o niskiej nośności (torfy, namuły), geosiatki jednokierunkowe układa się warstwowo w podstawie nasypu. Tworzą one tzw. "materac zbrojony", który rozkłada obciążenia pionowe i zapobiega bocznemu wypieraniu gruntu podłoża. Na obszarach objętych wpływami eksploatacji górniczej, zbrojenie to chroni infrastrukturę przed skutkami deformacji nieciągłych i osiadń.

4. Sektor hydrotechniczny i ochrona środowiska

• Wały przeciwpowodziowe: Zbrojenie rdzenia wału pozwala na ograniczenie jego szerokości przy jednoczesnym zwiększeniu odporności na rozmywanie i filtrację.
• Składowiska odpadów: Stabilizacja skarp składowisk pozwala na maksymalizację ich kubatury, co przekłada się na realne zyski ekonomiczne dla operatora obiektu.

Kluczowe parametry techniczne i ich znaczenie inżynieryjne

Projektowanie z wykorzystaniem geosiatek wymaga dogłębnej analizy parametrów zawartych w Deklaracji Właściwości Użytkowych (DoP). Poniższa tabela przedstawia kluczowe aspekty, na które musi zwrócić uwagę projektant:

Mechanizm "Interlocking" – serce technologii

Skuteczność geosiatki jednokierunkowej nie wynika jedynie z jej wytrzymałości na zerwanie. Kluczowym zjawiskiem jest mechanizm blokowania (interlocking). Cząstki gruntu lub kruszywa wypełniające oczka siatki są blokowane przez sztywne żebra poprzeczne. Powstaje w ten sposób kompozyt grunt-geosiatka, w którym tarcie na styku obu materiałów zostaje zastąpione przez opór pasywny gruntu na żebra siatki. Pozwala to na pełne wykorzystanie właściwości mechanicznych otaczającego materiału.

Profesjonalna instrukcja instalacji i błędy wykonawcze

Nawet najlepsza geosiatka, jak POLGRID UX, nie spełni swojej roli, jeśli zostanie błędnie zainstalowana. Oto kluczowe zasady wykonawstwa:

1. Przygotowanie powierzchni: Podłoże musi być wyrównane i zagęszczone. Należy usunąć wszelkie elementy mogące przebić żebra siatki.
2. Orientacja zbrojenia: To najczęstszy błąd – geosiatkę jednokierunkową należy rozwijać zawsze prostopadle do lica muru (zgodnie z kierunkiem parcia gruntu). Rozwinięcie jej równolegle do lica czyni zbrojenie bezużytecznym.
3. Naciąg wstępny: Siatka musi być rozłożona płasko, bez pofałdowań. Zaleca się stosowanie szpilek mocujących i wstępne napięcie arkuszy przed zasypaniem.
4. Zasady zasypywania: Grunt należy nasypywać metodą "od czoła", czyli spychając materiał na siatkę, a nie wjeżdżając sprzętem bezpośrednio po niej. Minimalna warstwa ochronna przed wjazdem ciężkiego sprzętu to zwykle 20-30 cm.
5. Zagęszczanie: Powinno odbywać się warstwami, zgodnie z projektem (zwykle co 30-50 cm), przy użyciu walców wibracyjnych lub zagęszczarek płytowych.

Korzyści ekonomiczne i środowiskowe

• Optymalizacja materiałowa: Możliwość wykorzystania gruntów miejscowych (nawet tych o gorszych parametrach) zamiast kosztownych kruszyw łamanych.
• Zwiększenie powierzchni użytkowej: Strome skarpy oznaczają więcej miejsca pod inwestycję (parkingi, budynki, dodatkowe pasy ruchu).
• Redukcja śladu węglowego: Mniejsza ilość betonu i mniejsza liczba transportów materiałów sypkich to wymierne korzyści dla środowiska naturalnego.

Podsumowanie

Geosiatka jednokierunkowa to fundamentalny element nowoczesnej geotechniki, który pozwala na realizację odważnych wizji inżynieryjnych w sposób bezpieczny i ekonomiczny. Wybór wysokiej jakości systemów, takich jak POLGRID UX, w połączeniu z rzetelnym projektem i poprawnym wykonawstwem, gwarantuje stabilność obiektów inżynierskich przez dekady. W dobie rosnących wymagań technicznych i środowiskowych, zbrojenie gruntu geosiatkami jednokierunkowymi pozostaje jedną z najbardziej perspektywicznych technologii w budownictwie lądowym.

Geosiatka dwuosiowa to rodzaj geosiatki, rodzaj geosyntetyku o strukturze siatki, który charakteryzuje się wysoką wytrzymałością na rozciąganie w dwóch kierunkach (wzdłużnym i poprzecznym). Jest szeroko stosowana w budownictwie drogowym, kolejowym, przy stabilizacji podłoża pod nawierzchnie oraz w projektach inżynierskich, gdzie wymagane jest równomierne rozłożenie obciążeń.

Geosyntetyki stanowią grupę materiałów polimerowych, które znalazły szerokie zastosowanie w inżynierii geotechnicznej i lądowej. Są to płaskie, arkuszowe lub przestrzenne struktury polimerowe, wykorzystywane w kontakcie z gruntem, glebą, skałami lub innymi materiałami geotechnicznymi jako integralna część projektu inżynierskiego. Ich głównym celem jest poprawa właściwości i parametrów geotechnicznych podłoża, konstrukcji ziemnych oraz nawierzchni, oferując ekonomiczne i efektywne rozwiązania w szerokim spektrum aplikacji.
