Geokrata do wykonania podbudowy pod drogę pożarową

Geokrata to rodzaj materiału geosyntetycznego, który można wykorzystać do wzmocnienia podbudowy pod drogę pożarową lub dowolną drogę. Geokraty są popularne w inżynierii drogowej, ponieważ pomagają w rozkładaniu obciążeń i zapobiegają osiadaniu się gruntu.

Geokrata do wykonania podbudowy pod drogę pożarową

Geokrata komórkowa skutecznie stabilizuje podbudowę drogi pożarowej, tworząc sztywną platformę o wysokiej nośności. Dzięki blokowaniu kruszywa system minimalizuje osiadanie i optymalnie rozprasza naciski punktowe. Dowiedz się, jak technologia plastra miodu wzmacnia nawierzchnie techniczne.

Spis treści

• Definicja i mechanizm działania geokraty komórkowej w konstrukcjach drogowych
• Wymagania techniczne dla dróg pożarowych a rola geokraty
• Struktura warstwowa podbudowy z wykorzystaniem geokraty
• Parametry techniczne i klasyfikacja geokrat
• Normy techniczne i wytyczne projektowe
• Wykonawstwo i kontrola jakości

WSKAZÓWKA EKSPERTA: Zaleca się stosowanie geowłóknin o wysokiej gramaturze oraz kruszywa łamanego o ciągłym uziarnieniu w celu zapewnienia optymalnej współpracy z systemem geokomórkowym.

Definicja i mechanizm działania geokraty komórkowej w konstrukcjach drogowych

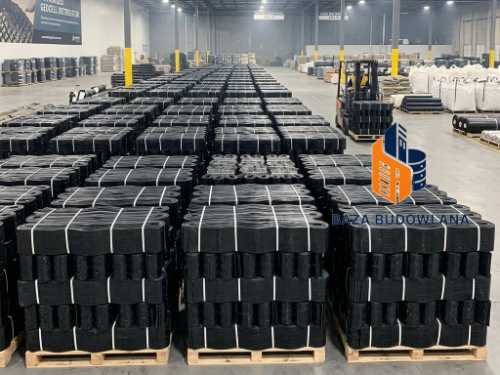

Geokrata komórkowa, technicznie określana mianem geokomórki lub systemu komórkowego ograniczania gruntu (ang. cellular confinement system), jest przestrzennym geosyntetykiem wykonanym z zespołów taśm polietylenowych o wysokiej gęstości (HDPE). Taśmy te są łączone seryjnie za pomocą ultradźwiękowych zgrzewów punktowych, tworząc po rozłożeniu strukturę przypominającą plaster miodu.

Zastosowanie geokraty w podbudowie drogi pożarowej opiera się na mechanizmie blokowania bocznego materiału wypełniającego. Wypełnienie (zazwyczaj kruszywo łamane lub pospółka) zostaje zamknięte wewnątrz komórek, co radykalnie ogranicza jego przemieszczanie się pod wpływem obciążeń pionowych. Prowadzi to do powstania sztywnej płyty (efektu "semi-rigid platform"), która rozprasza naprężenia na znacznie większą powierzchnię podłoża gruntowego, zwiększając jego nośność i redukując osiadania strukturalne.

Wymagania techniczne dla dróg pożarowych a rola geokraty

Drogi pożarowe muszą spełniać rygorystyczne normy dotyczące nośności, aby umożliwić bezpieczny przejazd i operowanie ciężkich pojazdów ratowniczo-gaśniczych. Zgodnie z obowiązującymi przepisami techniczno-budowlanymi, nawierzchnia drogi pożarowej musi zapewniać nośność pozwalającą na przeniesienie nacisku osi pojazdu o wartości co najmniej 100 kN oraz całkowitą masę pojazdu dochodzącą do 15-20 ton (a w określonych przypadkach nawet więcej).

Wykorzystanie geokraty komórkowej w podbudowie pozwala na:

• Zmniejszenie grubości warstw konstrukcyjnych: Dzięki wysokiej sztywności warstwy z geokratą, możliwe jest zredukowanie grubości podbudowy z kruszywa o 30-50% przy zachowaniu tych samych parametrów nośności.
• Stabilizację gruntów słabonośnych: Umożliwia budowę dróg na podłożu o niskim module odkształcenia (np. grunty spoiste, torfy), gdzie tradycyjne metody wymagałyby kosztownej wymiany gruntu.
• Zapobieganie koleinowaniu: Struktura komórkowa przeciwdziała przemieszczaniu się ziaren kruszywa w kierunku poziomym, co jest główną przyczyną powstawania kolein pod wpływem obciążeń dynamicznych.

Struktura warstwowa podbudowy z wykorzystaniem geokraty

Prawidłowe wykonanie podbudowy pod drogę pożarową wymaga zachowania określonej hierarchii warstw geosyntetycznych i mineralnych. Typowy przekrój konstrukcyjny przedstawia się następująco:

1. Podłoże gruntowe: Odpowiednio wyprofilowane i zagęszczone koryto drogowe.
2. Geowłóknina separacyjno-filtracyjna: Warstwa rozdzielająca grunt rodzimy od materiału podbudowy. Zapobiega ona tzw. "pompowaniu" drobnych cząstek gruntu do kruszywa, co mogłoby obniżyć parametry nośne konstrukcji.
3. Geokrata komórkowa: Rozłożona i zakotwiona za pomocą szpilek stalowych lub tworzywowych. Wysokość sekcji (np. 10, 15 lub 20 cm) dobierana jest na podstawie obliczeń statycznych i przewidywanego obciążenia.
4. Wypełnienie mineralne: Kruszywo o odpowiednim uziarnieniu, zagęszczane mechanicznie do uzyskania wymaganego wskaźnika zagęszczenia (I_s ≥ 1,0).
5. Warstwa wierzchnia: Może to być kruszywo, kostka betonowa, beton lub systemy nawierzchni trawiastej (kratki trawnikowe), o ile spełniają wymogi dotyczące dróg pożarowych.

Parametry techniczne i klasyfikacja geokrat

Dobór odpowiedniego typu geokraty powinien opierać się na parametrach fizykomechanicznych, które gwarantują trwałość konstrukcji w długim okresie eksploatacji. Poniższa tabela przedstawia kluczowe parametry techniczne uwzględniane w projektowaniu:

Normy techniczne i wytyczne projektowe

Stosowanie geokrat komórkowych w budownictwie drogowym regulowane jest przez szereg norm krajowych i europejskich. Kluczowe dokumenty to:

• PN-EN ISO 10319: Geosyntetyki – Badanie właściwości mechanicznych przy rozciąganiu.
• PN-EN ISO 13426-1: Wytrzymałość połączeń wewnętrznych geosyntetyków (zgrzewy geokraty).
• PN-EN ISO 12236: Geosyntetyki – Badanie przebicia statycznego (metoda CBR).
• Rozporządzenie MSWiA w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych: Określające parametry geometryczne i obciążeniowe, jakie musi spełnić droga.

Każdy wyrób wprowadzany do obrotu musi posiadać Deklarację Właściwości Użytkowych (DoP) oraz być oznakowany znakiem CE, co potwierdza zgodność z wymaganiami zharmonizowanych specyfikacji technicznych.

Wykonawstwo i kontrola jakości

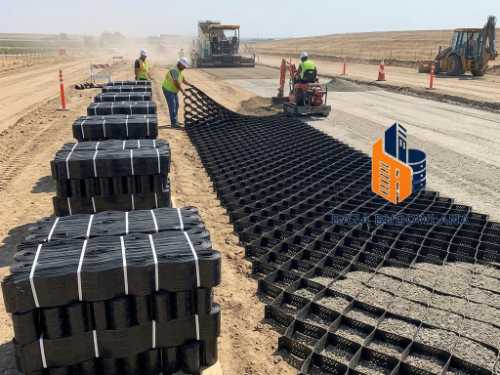

Proces instalacji geokraty pod drogę pożarową wymaga precyzji w celu uniknięcia błędów obniżających nośność układu. Kluczowym etapem jest właściwe napięcie sekcji geokraty przed zasypaniem. Niedopuszczalne jest pozostawienie luźnych, niezapiętych komórek, gdyż powoduje to nierównomierne osiadanie nawierzchni. Wypełnienie powinno odbywać się "od czoła", aby maszyny budowlane poruszały się po już wypełnionych komórkach, nie uszkadzając pustej struktury geosyntetyku. Ostatnim etapem jest zagęszczenie warstwy, które powinno być weryfikowane poprzez badania modułu odkształcenia podłoża (E₂) za pomocą płyty dynamicznej lub statycznej VSS.
