Wytyczne instalacji bentomatu
Przygotowanie podłoża pod bentomat
Powierzchnie gruntu, na których ma być instalowany Bentomat powinny zostać ostatecznie ukształtowane zgodnie z dokumentacją projektową. Powinny być ponadto równe, pozbawione gruzu, korzeni, ostrych kamieni, lodu i stojącej wody. W przypadkach, gdy siup wody będzie przekraczał 30 cm, grunt podłoża powinien w co najmniej 80% składać się z frakcji drobniejszych niż 0,25 mm. Bentomat można instalować na zamarzniętym podłożu, jeśli wcześniej zostało przygotowane zgodnie ze specyfikacją projektową.
Przed rozłożeniem Bentomatu powierzchnie należy ostatecznie wyrównać, uzyskując równomierne i ciągłe podłoże podparcia wykładziny. Dopuszcza się pozostawienie nieznacznych nierówności, jednak nie powinny one mieć ostrych krawędzi. Instalacja wykładziny na innych, wcześniej ułożonych materiałach geosyntetycznych nie wymaga żadnych zabiegów przygotowawczych.
Powierzchnie gruntu, na których ma być instalowany Bentomat powinny zostać ostatecznie ukształtowane zgodnie z dokumentacją projektową. Powinny być ponadto równe, pozbawione gruzu, korzeni, ostrych kamieni, lodu i stojącej wody. W przypadkach, gdy siup wody będzie przekraczał 30 cm, grunt podłoża powinien w co najmniej 80% składać się z frakcji drobniejszych niż 0,25 mm. Bentomat można instalować na zamarzniętym podłożu, jeśli wcześniej zostało przygotowane zgodnie ze specyfikacją projektową.
Przed rozłożeniem Bentomatu powierzchnie należy ostatecznie wyrównać, uzyskując równomierne i ciągłe podłoże podparcia wykładziny. Dopuszcza się pozostawienie nieznacznych nierówności, jednak nie powinny one mieć ostrych krawędzi. Instalacja wykładziny na innych, wcześniej ułożonych materiałach geosyntetycznych nie wymaga żadnych zabiegów przygotowawczych.

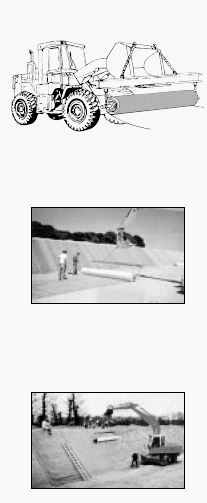

Zależnie od miejscowych warunków, konfiguracji terenu czy skali robót, do instalacji Bentomatu można stosować jako sprzęt montażowy różnego rodzaju urządzenia: od wózków podnośnikowych o przedłużonym wysięgniku do jednonaczyniowych koparek czy ładowarek czołowych. Podwieszenie Bentomatu poprzez rdzeń monatażowy wsunięty do rolki i pomocniczą belkę montażową ułatwi rozwijanie i zapobiegnie uszkodzeniu krawędzi zrolowanych pasm linami zawiesia rolki.
Wykładzinę można ciąć ostrym nożem, nożyczkami lub nożycami akumulatorowymi.
Bentomat układa się stroną białą (nietkaną) do podłoża (tak jak się rozwija w naturalny sposób z rolki).
Sposób pokrywania pasmami uszczelnianych powierzchni należy dostosować do warunków konkretnego obiektu, takich jak kąt nachylenia i długość zboczy, szerokość półek skarp, wielkość obiektu, rodzaj powierzchni, czy podłoża. Ogólnie zaleca się, aby wszystkie połączenia pasm Bentomatu przebiegały równolegle do kierunku zbocza. Na powierzchniach płaskich kierunek układania pasm jest w zasadzie dowolny, należy jednak zwrócić uwagę na zorientowanie połączeń, zapobiegające możliwości przesunięcia się zakładów podczas przykrywania gruntem.
Na powierzchniach pochyłych instalację rozpoczyna się od najwyższego punktu wzniesienia i schodzi w dół; powinno to ułatwić odwodnienie w przypadku opadów.
Bentomat można rozwijać wyciągając pasmo z zawieszonej i obracającej się rolki lub przyciskając koniec rolki do podłoża i pozwąlając się jej swobodnie rozwijać, przy jednoczesnym cofaniu sprzętu instalacyjnego wzdłuż kierunku instalacji.
Zakłady połączeniowe
Powierzchnie gruntu, na których ma być instalowany Bentomat powinny zostać ostatecznie ukształtowane zgodnie z dokumentacją projektową. Powinny być ponadto równe, pozbawione gruzu, korzeni, ostrych kamieni, lodu i stojącej wody. W przypadkach, gdy siup wody będzie przekraczał 30 cm, grunt podłoża powinien w co najmniej 80% składać się z frakcji drobniejszych niż 0,25 mm. Bentomat można instalować na zamarzniętym podłożu, jeśli wcześniej zostało przygotowane zgodnie ze specyfikacją projektową.
Przed rozłożeniem Bentomatu powierzchnie należy ostatecznie wyrównać, uzyskując równomierne i ciągłe podłoże podparcia wykładziny. Dopuszcza się pozostawienie nieznacznych nierówności, jednak nie powinny one mieć ostrych krawędzi. Instalacja wykładziny na innych, wcześniej ułożonych materiałach geosyntetycz-nych nie wymaga żadnych zabiegów przygotowawczych.
Zależnie od miejscowych warunków, konfiguracji terenu czy skali robót, do instalacji Bentomatu można stosować jako sprzęt montażowy różnego rodzaju urządzenia: od wózków podnośnikowych o przedłużonym wysięgniku do jednonaczyniowych koparek czy ładowarek czołowych. Podwieszenie Bentomatu poprzez rdzeń monatażowy wsunięty do rolki i pomocniczą belkę montażową ułatwi rozwijanie i zapobiegnie uszkodzeniu krawędzi zrolowanych pasm linami zawiesia rolki.
Wykładzinę można ciąć ostrym nożem, nożyczkami lub nożycami akumulatorowymi.
Bentomat układa się stroną białą (nietkaną) do podłoża (tak jak się rozwija w naturalny sposób z rolki).
Sposób pokrywania pasmami uszczelnianych powierzchni należy dostosować do warunków konkretnego obiektu, takich jak kąt nachylenia i długość zboczy, szerokość półek skarp, wielkość obiektu, rodzaj powierzchni, czy podłoża. Ogólnie zaleca się, aby wszystkie połączenia pasm Bentomatu przebiegały równolegle do kierunku zbocza. Na powierzchniach płaskich kierunek układania pasm jest w zasadzie dowolny, należy jednak zwrócić uwagę na zorientowanie połączeń, zapobiegające możliwości przesunięcia się zakładów podczas przykrywania gruntem.
Na powierzchniach pochyłych instalację rozpoczyna się od najwyższego punktu wzniesienia i schodzi w dół; powinno to ułatwić odwodnienie w przypadku opadów.
Bentomat można rozwijać wyciągając pasmo z zawieszonej i obracającej się rolki lub przyciskając koniec rolki do podłoża i pozwą-lając się jej swobodnie rozwijać, przy jednoczesnym cofaniu sprzę-tu instalacyjnego wzdłuż kierunku instalacji.
Połączenia pasm Bentomatu powstają przez wykonanie zakładów przesypanych bentonitem Volclay. Bentomat został tak zaprojektowany, aby przy właściwej instalacji i nawodnieniu z krawędzi pasm w zakładach wyciśnięta została na zewnątrz niewielka ilość uwodnionego bentonitu, co już stanowi element uszczelnienia połączeń. Jednak niezależnie od tego zaleca się wykonywanie zakładów w opisywany dalej sposób, aby osiągnąć pełną szczelność
Zakłady powinny mierzyć od 15 do 23 cm. Aby ułatwić ich wykonywanie, 15 cm od krawędzi pasma Bentomatu nadrukowano linię zakładu, a 23 cm od krawędzi linię dopasowania.
Wszelkie pofałdowania i nierówności stykających się pasm należy rozprostować, powodując dokładne przyleganie ich do siebie na całej długości zakładu. W prawidłowo wykonanym zakładzie pasmo górne zakrywa linię zakładu na paśmie znajdującym się pod spodem, zaś linia dopasowania pozostaje widoczna.
Krawędź pasma wierzchniego należy odchylić i ze stykających się w zakładzie powierzchni usunąć wszelkie ewentualne zanieczyszczenia, po czym pas zakładu (od krawędzi do linii 15 cm) pasma dolnego równomiernie pokryć granulowanym bentonitem w ilości 0,4 kg na metr bieżący zakładu. Na koniec dokładnie przyłożyć, wcześniej odchyloną, wierzchnią matą. Ten dodatkowy bentonit dostarczany jest razem z Bentomatem i przeznaczony jest do wykonywania zakładów oraz innych prac uzupełniających.
Kotwienie
Rowy kotwiące można wykonywać w różny sposób, odpowiedni do rozmiarów obiektu oraz dostępnego pola manewru na koronie skarpy. Zwykle wykonywane są niewielkimi koparkami wielonaczyniowymi do kopania rowów (z ustawioną odpowiednią głębokością kopania) lub małymi koparkami jednonaczyniowymi z łyżką o odpowiedniej szerokości.
Końce pasm Benlomatu należy umieszczać w rowie w taki sposób, aby zakrywały cale dno wykopu, lecz nie zachodziły na ścianę tylna.
Wymiary rowu kotwiącego zależą od miejscowych warunków: rodzaju gruntu, jego stanu, kąta nachylenia i długości stoku, jak również grubości i rodzaju stosowanych materiałów pokryciowych. W każdym jednak przypadku grunt wypełniający rów kotwiący należy dobrze warstwowo zagęścić, aby zapobiec wnikaniu wody, tworzeniu się na powierzchni zastoin lub wyciąganiu wykładziny
Stosując Bentomat w połączeniu z innymi materiałami geosyntetycznymi, można go kotwić w osobnym lub wspólnym rowie, albo też w inny sposób określony przez projektanta.
Uszczelnianie przejść instalacyjnych

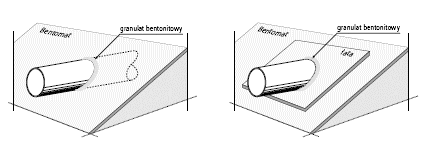

W podłożu gruntowym, na obwodzie przenikającej wykładzinę rury należy wykonać niewielkie zagłębienie-bruzdę, którą wypełnia się bentonitem granulowanym. W Bentomacie wykonuje się nacięcie i przekłada go przez rurę. Zbyteczne kawałki maty należy odciąć równo z obwodem rury, a miejsce styku i najbliższe otoczenie pokryć bentonitem.
Z osobnego pasma wycina się łatę i po nacięciu w taki sam sposób jak pasmo główne przekłada przez rurę, a miejsce styku jeszcze raz pokrywa dodatkowym bentonitem.
Uszczelnianie styków z obiektami

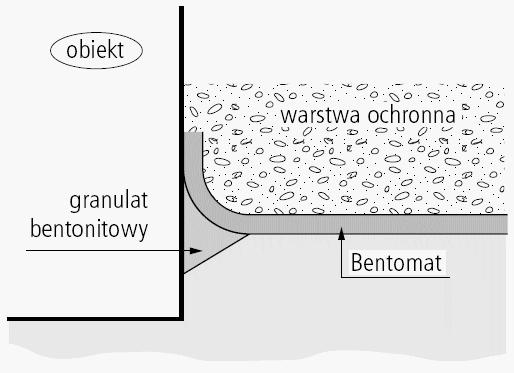

Innym ważnym punkiem instalacji jest zapewnienie szczelności w miejscach styku Bentomatu ze ścianami fundamentowymi, przyczółkami przepustów ilp. obiektami. Miejsca te uszczelnia się przez obfite wypełnienie bentonitem (dostarczanym w workach).
Najpierw wykonuje się w podłożu bruzdę tuż przy obiekcie i wypełnia ją bentonitem. Następnie układa się pasmo Bentomatu i dopasowuje do kształtu obiektu w pokazany na rysunku sposób. Należy dopilnować, aby podczas nakładania warstwy ochronnej Bentomat nie został odsunięty od obiektu, a styk rozchylony.
W warunkach eksploatacyjnych, przy dostępie wody, spora ilość bentonitu i jego imponujące właściwości pęcznienia zapewnia szczelność styków, mimo ewentualnego osiadania fundamentu lub innych odkształceń podłoża, które mogą powodować odsunięcie krawędzi Bentomatu od obiektu.
Przykrycie ochronne
Warstwa ochronna powinna być wykonana z gruntu, kruszywa lub tłucznia nie zawierającego kamieni o ostrych krawędziach o średnicy większej niż 5 cm. Nie należy używać gruntów o dużej zawartości wapnia.
Pokrycie należy nakładać sprzętem wywierającym niewielki nacisk. Minimalna grubość przykrycia powinna wynosić 30 cm. Na wykonaną wykładzinę nie powinny najeżdżać żadne pojazdy, dopóki nie zostanie przykryta gruntem odpowiedniej grubości.
Należy zwrócić uwagę, aby tam, gdzie jest to możliwe, materiał okrywowy był przemieszczany w górę stoku oraz aby unikać nadmiernych obciążeń lub przesuwania wykładziny poprzez ostre zakręcanie sprzętem w miejscu lub nagłe hamowanie.
Naprawa uszkodzeń
Rozdarcia lub przebicia maty trzeba naprawić odkrywając całkowicie uszkodzona powierzchnię, usuwając wszelkie zanieczyszczenia i nakładając na uszkodzone miejsce łatę; zakłady łaty powinny sięgać min. 30 cm we wszystkich kierunkach poza uszkodzenie.
Tak jak przy wykonywaniu połączeń, zakłady pomiędzy łatą a naprawianą matą należy wypełnić dodatkowym bentonitem, według zasady: 0,4 kg na mb zakładu, na szerokości 15 cm.
Jeśli uszkodzenie powstanie na stoku, należy stosować tę samą procedurę, z tym jednak, że krawędzie łaty - oprócz zakładu prze-sypanego bentonitem - powinny zostać przymocowane do naprawianej maty np. klejem epoksydowym.
Przy uszczelnianiu zbiorników ziemnych na czysta wodę, zawartość użytkowa zbiornika będzie odpowiednim czynnikiem aktywującym Bentomat. Natomiast w przypadkach cieczy silnie zanieczyszczonych lub nawet nie będących wodą. zainstalowaną wykładzinę należy hydratować wodą czystą, na 72 godziny przed oddaniem do eksploatacji. Do wyprzedzającego uwodnienia stosuje się 10 dcm3 czystej wody na metr kwadratowy powierzchni. Można tego dokonać przez nawadnianie warstwy ochronnej Bentomatu sztucznie lub wykorzystując naturalny opad deszczu. Odcieki składowisk odpadów komunalnych są wystarczająco czyste dla prawidłowego przebiegu aktywacji Bentomatu.
Konserwacja
W warunkach, normalnych. Bentomat nie wymaga żadnej konserwacji. Jeśli wykładzina zostanie uszkodzona, należy postępować zgodnie z punktem Naprawa uszkodzeń. Gdyby zaistniały nadzwyczajne okoliczności lub dokonanie normalnej naprawy było niemożliwe, należy skontaktować się z CETCO, aby uzyskać stosowne wskazówki postępowania.
