• stuprocentowa szczelność obiektu
• prosty i szybki montaż na zbrojeniu
• proste łączenie kolejnych odcinków
• eliminacja skomplikowanych kształtek
• zastosowanie klamer zapewnia łatwą i szybka instalację
• wykonanie izolacji przerwy technologicznej bez względu na temperaturę
• możliwość popełnienia błędów wykonawczych jest ograniczona do minimum

Profilowana blacha ocynkowana pokryta obustronnie bentonitem CETFLEX to system uszczelnień przerw technologicznych w betonowaniu w którym połączono zalety uszczelnienia przegrodowego z aktywnym uszczelnieniem bentonitowym. System CETFLEX ma za zadanie zapobiegać migracji wody przez połączenia konstrukcyjne w betonie wylewanym na placu budowy. Dzięki pęcznieniu aktywnego bentonitu, tworzy uszczelnienie zupełne pomiędzy betonowymi elementami.

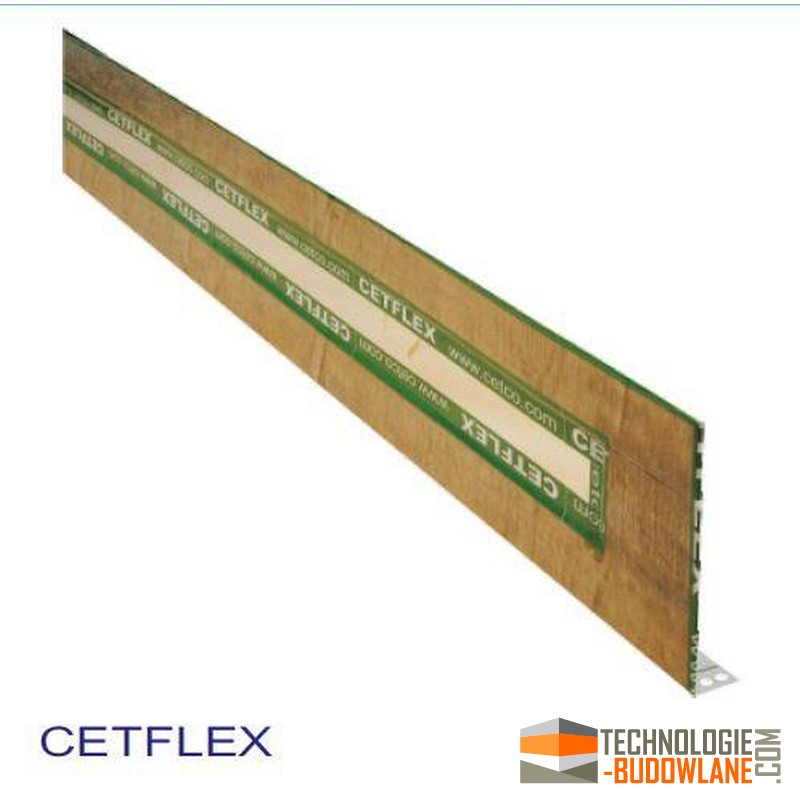

CETFLEX składa się z ocynkowanej blachy pokrytej paskiem aktywnego bentonitu. Warstwa bentonitu jest zabezpieczona folią organiczną, która zabezpiecza bentonit przed przedwczesnym pęcznieniem podczas instalacji systemu i przed jego zalaniem mieszanką betonową.

CETFLEX jest dostępny w wersji z jednym z dwóch profili blachy: AC (bez stopki montażowej) i ACF (ze stopką montażową).

ZASTOSOWANIE CETFLEX

System można stosować w poziomych i pionowych, nieruchomych i nowych przerwach technologicznych w betonowaniu. CETFLEX można stosować w warunkach hydrostatycznych jak i nie hydrostatycznych.

ELEMENTY SYSTEMU CETFLEX

• AC 165 (h = 165 mm, I = 2,25 m)
• AC 200 (h = 200 mm, I = 2,25 m)
• ACF 125 (h = 125 mm, I = 2,25 m)
• ACF 165 (h = 165 mm, I = 2,25 m)
• MBA 18/3 - klamra montażowa do CET-FLEX AC
• KA18/3 - klamra montażowa do wersji AC i ACF

MONTAŻ

W przypadku fundamentowych płyt konstrukcyjnych, CETFLEX należy montować na górnym zbrojeniu płyty. Stopka montażowa
w CETFLEX ACF jest docinana tak, aby umożliwić montaż na prętach zbrojeniowych. Kolejne odcinki systemu układamy na zakład O szerokości min. 100 mm. CETFLEX AC łączymy klamrami montażowymi MBA 18/3 lub KA 18/3. CETFLEX ACF łączymy klamrami montażowymi KA 18/3. Narożniki wykonuje się| przez zagięcie elementu. Nie usuwać folii ochronnej z warstwy aktywnego bentonitu.

OPAKOWANIE

CETFLEX AC i CETFLEX ACF mają długość 2,25 m i są dostarczane w pudełkach po 10 szt. wraz z klamrami montażowymi.

PRZECHOWYWANIE

Elementy CETFLEX należy przechowywać w suchym miejscu w oryginalnym opakowaniu.

APROBATA TECHNICZNA

Nr aprobaty technicznej: AT-15-6259/2010.

System CETFLEX – Uszczelnienie przerw technologicznych w betonowaniu

System CETFLEX to nowoczesne rozwiązanie stosowane w budownictwie do uszczelniania przerw technologicznych (roboczych) w konstrukcjach żelbetowych. Jego głównym zadaniem jest zapobieganie migracji wody przez połączenia konstrukcyjne w betonie wylewanym na placu budowy. System łączy w sobie zalety uszczelnienia przegrodowego z aktywnym uszczelnieniem bentonitowym, co czyni go skutecznym i wszechstronnym narzędziem w hydroizolacji.

Budowa i skład systemu CETFLEX

System CETFLEX opiera się na synergii dwóch technologii:

• Uszczelnienie przegrodowe: Polega na mechanicznej barierze, która fizycznie oddziela kolejne partie betonu, zapobiegając niekontrolowanemu przepływowi wody oraz wpływowi czynników zewnętrznych między kolejnymi etapami betonowania.

• Aktywne uszczelnienie bentonitowe: Wykorzystuje zdolność bentonitu do pęcznienia oraz tworzenia struktury żelowej w kontakcie z wodą. W wyniku reakcji na wilgoć, bentonit dynamicznie „wypełnia” mikropęknięcia i przestrzenie występujące w przerwach technologicznych, zwiększając szczelność uszczelnienia.

Podstawowym elementem systemu CETFLEX jest ocynkowana blacha o grubości 0,75 mm, pokryta paskiem aktywnego bentonitu sodowego o grubości 1,8 mm. Bentonit ten, pod wpływem wilgoci, pęcznieje, tworząc szczelną barierę zapobiegającą przeciekom. Warstwa bentonitu jest zabezpieczona samorozpuszczalną folią organiczną, która chroni go przed przedwczesnym pęcznieniem podczas instalacji i zalewania betonem. System jest dostępny w dwóch wariantach:

• CETFLEX AC – blacha bez stopki montażowej, w wersjach:

  • AC 125: wysokość 125 mm, długość 2,25 m,
  • AC 165: wysokość 165 mm, długość 2,25 m,
  • AC 200: wysokość 200 mm, długość 2,25 m.


• CETFLEX ACF – blacha ze stopką montażową, w wersjach:

  • ACF 125: wysokość 125 mm, długość 2,25 m,
  • ACF 165: wysokość 165 mm, długość 2,25 m.

W skład systemu wchodzą również elementy montażowe:

• KA 18/3 – klamra spinająca do łączenia odcinków AC i ACF,
• MBA 18/3 – klamra montażowa do mocowania elementów AC.

Zalety systemu CETFLEX

Połączenie obu metod uszczelniających przynosi szereg korzyści:

• Wysoka skuteczność: Bentonit sodowy zapewnia doskonałe uszczelnienie dzięki właściwościom pęczniejącym.

• Trwałość i niezawodność: Aktywne uszczelnienie bentonitowe zapewnia samoregenerację uszczelnienia w przypadku niewielkich uszkodzeń, co gwarantuje długotrwałe działanie systemu.

• Odporność na czynniki zewnętrzne: System CETFLEX skutecznie zabezpiecza przerwy technologiczne przed przenikaniem wody, agresywnych substancji chemicznych oraz wpływem zmiennych warunków atmosferycznych.

• Elastyczność zastosowania: Dzięki swoim właściwościom, system może być stosowany w różnych warunkach technologicznych i konstrukcyjnych, co umożliwia optymalizację procesu betonowania w złożonych projektach inżynieryjnych.

• Wszechstronność: Możliwość stosowania w różnych typach przerw i warunkach.

• Łatwość montażu: Elementy są dostarczane w kartonach po 10 sztuk wraz z kompletem klamer.

Zastosowanie CETFLEX

System CETFLEX jest przeznaczony do uszczelniania poziomych i pionowych przerw roboczych w nowych, nieruchomych połączeniach żelbetowych. Może być stosowany zarówno w warunkach hydrostatycznych (np. przy obecności wód gruntowych), jak i niehydrostatycznych.

CETFLEX znajduje swoje zastosowanie przede wszystkim w obiektach, gdzie wyjątkowa szczelność przerw technologicznych jest krytyczna dla bezpieczeństwa konstrukcji. System ten stosuje się w:

• Betonowaniu fundamentów i elementów konstrukcyjnych, gdzie ciągłość technologiczna wpływa na jakość betonu,

• Infrastrukturalnych obiektach inżynieryjnych, takich jak mosty, tunele czy budynki użyteczności publicznej,

• Projektach, w których występują duże przerwy czasowe pomiędzy kolejnymi etapami betonowania, wymagające zabezpieczenia przed działaniem czynników zewnętrznych.

Montaż systemu CETFLEX

Montaż CETFLEX jest prosty, ale wymaga precyzji:

• Elementy ACF: Mocuje się do zbrojenia za pomocą odginanych blaszek na stopce. Dodatkowo można użyć drutu wiązałkowego, przewlekanego przez otwory w stopce.
• Elementy AC: Mocuje się do zbrojenia przy użyciu klamer MBA 18/3.
• Łączenie odcinków: Kolejne elementy łączy się klamrami KA 18/3 z zakładem 10 cm.
• Naroża: Wykonuje się przez zagięcie blachy.

Po instalacji i zalaniu betonem folia organiczna rozpuszcza się, a bentonit aktywuje się w kontakcie z wodą, wypełniając wszelkie mikroszczeliny.

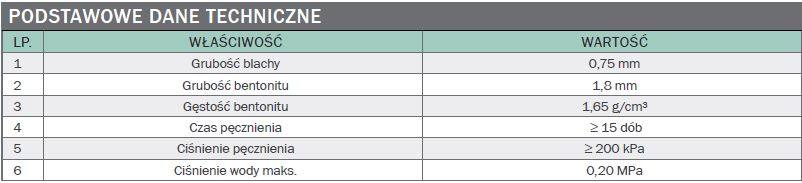

Parametry Techniczne

System CETFLEX charakteryzuje się następującymi parametrami:

• Grubość blachy: 0,75 mm,
• Grubość bentonitu: 1,8 mm,
• Gęstość bentonitu: 1,65 g/cm³,
• Czas pęcznienia: ≥ 15 dni,
• Ciśnienie pęcznienia: ≥ 200 kPa,
• Maksymalne ciśnienie wody: 0,20 MPa (odpowiada 20 m słupa wody).

Certyfikacja

System posiada Aprobatę Techniczną nr AT-15-6259/2010 wydaną przez Instytut Techniki Budowlanej (ITB), co potwierdza jego zgodność z polskimi normami budowlanymi.

Ograniczenia

• Nie nadaje się do uszczelniania dylatacji (przerw ruchomych).
• Wymaga ostrożności podczas montażu, aby nie uszkodzić folii zabezpieczającej bentonit.
• W przypadku nietypowych sytuacji zaleca się kontakt z producentem – firmą CETCO lub dystrybutorem.

Podsumowanie

CETFLEX to innowacyjny system uszczelniania przerw technologicznych, który dzięki połączeniu uszczelnienia przegrodowego z aktywnym uszczelnieniem bentonitowym umożliwia osiągnięcie wysokiej szczelności i trwałości konstrukcji betonowych. Zastosowanie systemu CETFLEX przekłada się na zwiększenie bezpieczeństwa eksploatacji oraz ochronę przed negatywnym wpływem warunków atmosferycznych i czynników chemicznych. Wdrożenie tego rozwiązania wymaga ścisłego przestrzegania procedur technologicznych, co zapewnia optymalne dopasowanie do specyfiki projektu i gwarantuje niezawodność w długoterminowej eksploatacji obiektów budowlanych..
