• błyskawiczny przyrost wytrzymałości
• szeroki zakres temperatur aplikacji materiału - od -10^oC do +30^oC
• krótki czas wiązania - szybkie oddanie naprawianej powierzchni do eksploatacji
• ekstremalnie niski skurcz minimalizuje powstawanie rys
• bardzo wysoka odporność i wytrzymałość mechaniczna > MPa po 28 dniach
• łatwe i szybkie stosowanie
• wysoka wytrzymałość na sole drogowe

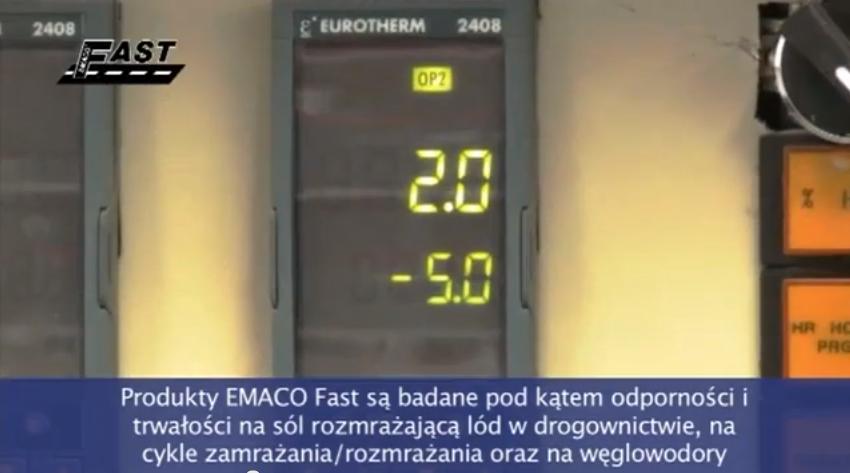

• odporność na wielokrotne cykle zamrażania i rozmrażania oraz na węglowodory

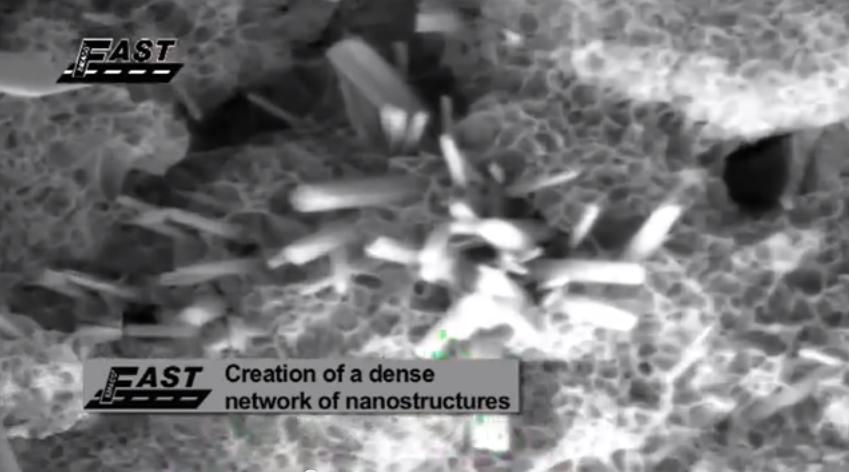

• doskonała przyczepność do betonu dzięki nanostrukturom

Płynna/półpłynna zaprawa do napraw powierzchni

Zalety i korzyści

• szybkie utwardzanie, nawet w temperaturach poniżej zera

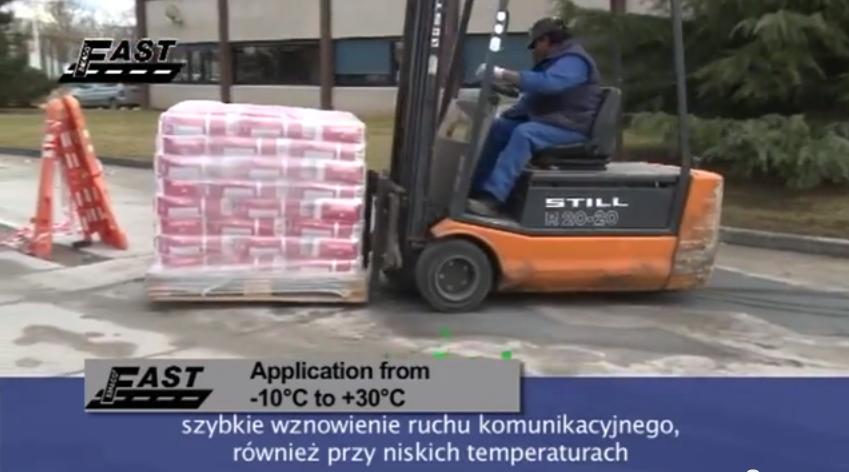

• możliwość otwarcia dla ruchu drogowego już po 2 godzinach przy +20 ºC
• długi czas otwarty przy szybkim wiązaniu
• konsystencja płynna lub rozpływna
• bardo dobra odporność na poślizg
• do poziomych napraw betonu
• wysoka trwałość
• wysoka odporność na przemarzanie
• bardzo mały skurcz
• samo dojrzewająca, nie wymaga pielegnacji wodą

Właściwości

• czas przydatności do użycia: ok. 20 do 30 minut
• czas wiązania: ok. 30 do 40 minut
• wielkość ziarna: maks. 1,6 mm
• temperatura stosowania: ‑ 10 ºC do +30 ºC (podłoże rozmrożone)
• grubości warstw:
  – zaprawa naprawcza bez dodatkowego kruszywa: 10 do 100 mm
  – zaprawa naprawcza z dodatkiem 7,5 kg żwiru 4 - 8 mm lub 8 - 16 mm / worek 25 kg: 100 do 150 mm
  – zaprawa do zalewania: od 25 do 150 mm
• woda zarobowa: 2,7 do 3,2 lit ra na worek 25 kg
• zużycie: ok. 2,05 kg/m2 i mm grubości warstwy
• 2,05 kg suchego proszku daje 1 dm³ mieszanki. Z worka 25 kg otrzymujemy 12,2 l mieszanki

Zastosowanie

• Naprawy poziome punktowe i na dużych powierzchniach

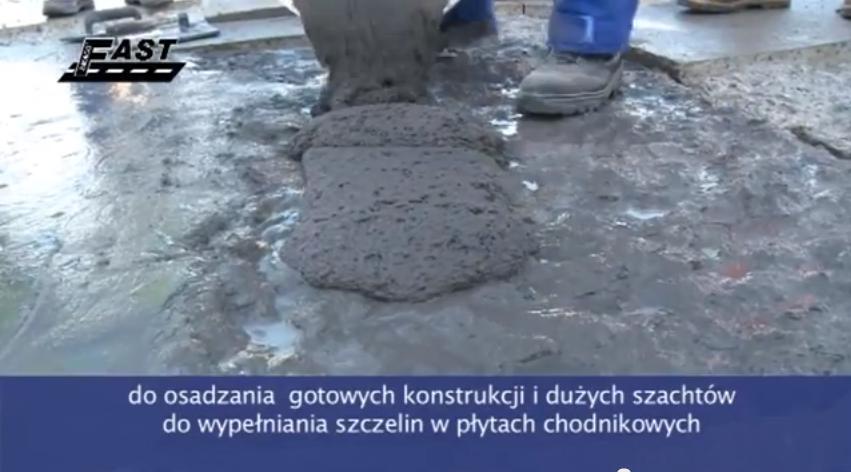

• Osadzanie włazów studzienek o rozmiarze normalnym i dużym, ew. narażonych na duże obciążenie
• Odpowiednie do zakończenia nawierzchni, naprawy dylatacji
• Spoinowanie kostki brukowej na chodnikach dla pieszych i przy dużym obciążeniu

Zastosowanie w zaprawie włókien metalowych ze specjalnego stopu i o specjalnym kształcie umożliwia uzyskanie wyjątkowej wytrzymałości na zginanie i pozwala na wykonywanie prac naprawczych bez konieczności użycia dodatkowego zbrojenia

Dzięki technice Fast możliwa jest teraz praca w niskich temperaturach, nawet poniżej temperatury zamarzania . Niskie temperatury nie mają ujemnego wpływu na hydratację cementu i ostateczne właściwości mechaniczne Emaco Fast. Ta szczególna cecha produktów Emaco Fast umożliwia wykonywanie napraw nawierzchni w okresie zimowym bez ryzyka zniszczeń po dłuższym czasie. Lekko opóźnione jest jedynie uzyskiwanie wytrzymałości wstępnej, nadal umożliwiające szybkie przywrócenie ruchu drogowego.

Dane techniczne

Uziarnienie max 1,6 mm

Wytrzymałość na ściskanie:
- po 2 godzinach - 35 N/mm² (w temp. +20^oC)
- po 4 godzinach - 50 N/mm² (w temp. +20^oC)
- po 1 dniu - ok. 70 N/mm² (w temp. 20^oC)
- po 28 dniach - 90 N/mm² (w temp. +20^oC)

Przygotowanie podłoża

• Podłoże betonowe musi być czyste, zwarte, chłonne i posiadać otwarte pory powierzchniowe. Bardzo szczelne, gładkie podłoża oraz warstwy nienośne (np. zabrudzenia, stare powłoki, środki pielęgnacyjne, impregnaty, powłoki hydrofobizujące lub mleczko cementowe), a także uszkodzone powierzchnie betonowe należy usunąć, np. przez piaskowanie. Podłoże powinno być szorstkie, tzn. kruszywo musi być wyraźnie widoczne. Podczas reprofilowania miejscowych ubytków w obszarach brzegowych należy sfazować krawędzie zewnętrzne pod kątem od 30° do 60°. Podłoża z oznakami korozji należy sprawdzić pod kątem uszkodzeń wywołanych oddziaływaniem chlorków.
• Minimalna spoistość podłoża: 1,5 N/ mm2 (badana metodą pull – off).
• Powierzchnia podłoża w trakcie aplikacji musi być matowo-wilgotna, należy unikać tworzenia się zastoin wody.
• Zbrojenie należy oczyścić np. metodą piaskowania do czystości min. Sa 2 wg ISO 8501-1/ ISO 12944-4.
• Otulina na zbrojeniu winna wynosić min. 2 cm.
• Zamrożone podłoża należy odmrozić krótko przed naniesieniem PCI Repafast Fluid. Temperatura wszystkich elementów metalowych, np. zbrojeń i obramowań studzienek kanałowych musi być wyższa od temperatury zamarzania.

Przygotowanie mieszanki

W celu uzyskania zaprawy należy mieszać zaprawę około 3-4 minuty mieszadłem o obrotach 400 obr./min.
Nie należy mieszać różnych produktów z linii PCI, ponieważ może to zmodyfikować parametry mechaniczne mieszanki.
Nie zaleca się mieszania więcej mieszanki niż takiej, którą zużyje się w okresie 20-30 minut w temperaturze +20^oC. W przypadku zastosowania masy do napraw powyżej 100 mm można dodać kruszywo o uziarnieniu 4/8 mm lub 8/16 mm w ilości 30%.

Pielęgnacja

Nie należy dodatkowo zwilżać naprawionej powierzchni. Chronić przed deszczem.

PCI Repafast Fluid to produkt służący do szybkiej i skutecznej naprawy uszkodzeń betonu, takich jak pęknięcia, ubytki czy dziury. Jest to dwuskładnikowy, szybkowiążący się materiał, który może być stosowany wewnątrz i na zewnątrz budynków.

Główne zalety stosowania PCI Repafast Fluid to:

1. Szybkość - PCI Repafast Fluid wiąże się już po kilku minutach od aplikacji, co pozwala na szybką naprawę uszkodzeń i skrócenie czasu przestoju.

2. Wytrzymałość - PCI Repafast Fluid charakteryzuje się wysoką wytrzymałością na ściskanie i zginanie, co zapewnia trwałą naprawę uszkodzeń.

3. Odporność na mróz i sole - PCI Repafast Fluid jest odporny na działanie czynników atmosferycznych, w tym mrozu i soli, co sprawia, że jest idealny do stosowania na zewnątrz budynków.

4. Łatwość stosowania - PCI Repafast Fluid jest łatwy w aplikacji, co umożliwia szybką i skuteczną naprawę uszkodzeń.

5. Estetyka - po zastosowaniu PCI Repafast Fluid uszkodzenia betonu są niewidoczne, co pozwala na zachowanie estetycznego wyglądu powierzchni.

Wniosek: PCI Repafast Fluid to szybki, skuteczny i trwały produkt do naprawy uszkodzeń betonu, który pozwala na szybką i łatwą naprawę powierzchni z betonu, zapewniając ich trwałość i estetykę.
