Voltex - podstawowe informacje
Czym jest Volclay? Bentonit sodowy Volclay jest przetworzoną skałą osadową, której głównym składnikiem jest minerał ilasty-montmorillonit sodowy.
zobacz film - instrukcja montażu systemu izolacji VOLTEX
Wysoka pojemność wymiany kationowej tego minerału oraz sodowy charakter kompleksu sorpcyjnego decyduje o jego unikalnych właściwościach fizycznych, z których najważniejsze to: wysoki stopień dyspersji (wysoka zawartość frakcji <2 mm), duża wartość granicy płynności, wskaźnika plastyczności, kohezji, chłonności wody i pęcznienia, natomiast bardzo niskie wartości współczynnika wodoprzepuszczalności.
Pod wpływem wody suchy Volclay przeobraża się w silnie pęczniejący żel. Pęczniejąc swobodnie może zwiększyć swoją objętość nawet 15-krotnie. Dla właściwego funkcjonowania hydroizolacje bentonitowe wymagają ograniczenia swobody pęcznienia przez dociśnięcie do izolowanej powierzchni.
Wysokie ciśnienie pęcznienia bentonitu Volclay powoduje samoczynne zasklepianie przebić izolacji, jeśli po zainstalowaniu nastąpi z jakiegoś powodu jej uszkodzenie. Konsekwencją silnego pęcznienia jest również zdolność do uszczelniania nieznacznych zarysowań izolowanego betonu, spowodowanych np. osiadaniem podłoża, ruchami sejsmicznymi, czy skurczem betonu.
Bentonit sodowy Volclay - minerał pozyskiwany z miejsca naturalnego występowania, modyfikowany dla zwiększenia efektywności działania i przetwarzany do postaci szeregu materiałów hydroizolacyjnych, zapewnia izolowanej nim konstrukcji nieograniczoną w czasie osłonę przed działaniem wody gruntowej.
JAK DZIAŁA VOLTEX?

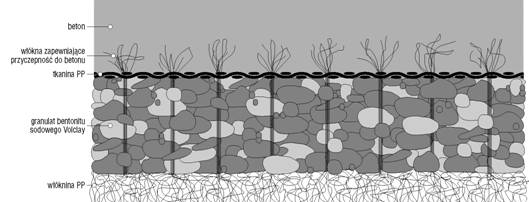

Voltex jest wysoce efektywną matą hydroizolacyjną, powstałą z zespolenia trzech komponentów: warstwy min. 4,9 kg/m2 granulatu bentonitowego Volclay, umieszczonego pomiędzy tkaniną i włókniną polipropylenową. Zespolenie w jednorodny wyrób zapewnia opatentowany proces igłowania, polegający na zaczepianiu specjalnymi igłami włókien ze spodniej włókniny i przeciąganiu ich przez warstwę bentonitu, poza tkaninę, przez co osiąga się wzajemne powiązanie geotekstyliów oraz zamknięcie i ściśnięcie bentonitu. W warunkach eksploatacyjnych, po uaktywnieniu bentonitu wywołanym kontaktem z wodą, powiązanie materiału włóknami polipropylonowymi przeciwdziała ciśnieniu pęcznienia bentonitu naciskiem ponad 10 kPa.
Voltex stanowi doskonałą, aktywną izolację przeciw-wodną podziemnych części budynków i budowli podziemnych. Typowymi są zastosowania pod płytami fundamentowymi i na stałych obudowach wykopów fundamentowych, takich jak ścianki z grodzic stalowych, ścianki berlińskie, ścianki z pali wierconych. Z punktu widzenia skuteczności nie jest istotne czy instalacja Voltexu następuje przed, czy po wykonaniu zasadniczej konstrukcji betonowej.
Instalacja Voltexu jest łatwa i szybka. Można go instalować na powierzchni świeżego betonu, w każdych praktycznie warunkach pogodowych, bez konieczności stosowania jakichkolwiek gruntowań czy podkładów. Dla dostosowania do kształtów konstrukcji czy przeprowadzenia przewodów instalacyjnych, Voltex można łatwo przycinać na miejscu ostrym nożem. Rezultatem jest zawsze ciągła, spójna i samonaprawiająca się bariera przeciwwodna.
Voltex - izolacja fundamentów
Technologia wykonania izolacji bentonitowej z wykorzystaniem maty izolacyjnej VOLTEX.
Izolacja fundamentów wykonana w technologii VOLTEX jest przede wszystkim trwała. Materiał Voltex posiada doskonałą przyczepność do betonu, co pozwala na trwałe powiązanie izolacji z elementami konstrukcyjnymi. Niska pracochłonność wykonania izolacji w tą metodą pozwala na realne obniżenie kosztów wykonania skutecznej izolacji fundamentów.
Voltex - podstawowe informacje
Czym jest Volclay? Bentonit sodowy Volclay jest przetworzoną skałą osadową, której głównym składnikiem jest minerał ilasty-montmorillonit sodowy.
zobacz film - instrukcja montażu systemu izolacji VOLTEX
więcej »Voltex - zalety produktu
Izolacja bentonitowa VOLTEX jest trwała, posiada doskonałą przyczepność do betonu. Dodatkowo, wypadkowe koszty tego rodzaju izolacji wodnej są relatywnie niskie. więcej »
Izolacje poziome fundamentów
Voltex przewidziano do stosowania pod płytami żelbetowymi (izolacja płyty fundamentowej) o grubości co najmniej 10 cm - w przypadku jego instalacji bezpośrednio na zagęszczonym podłożu gruntowym. W przypadku zastosowania podkładu z chudego betonu - grubość płyty żelbetowej powinna wynosić co najmniej 15 cm. Jeśli w wyniku przeprowadzonych badań wody gruntowej zostanie stwierdzone jej nadmierne zanieczyszczenie, należy stosować Voltex CR.
W warunkach występowania ciśnienia hydrostatycznego, Voltex powinien być instalowany pod ławami i żebrami płyt fundamentowych tak, jak na rysunkach A 1.6, A 1.7 lub A 1.8. Przy braku naporu wody Voltex może być instalowany tylko na ścianach budowli tak, jak na rysunkach A 1.9, A 1.10, A 1.11.
Przed ułożeniem Voltexu należy we właściwy sposób przygotować podłoże. Z pewnym wyprzedzeniem należy również zaizolować podszybia wind, studzienki, komory, żebra płyt i głowice pali, wyprowadzając z tych elementów zakłady Voltexu dla połączenia z zasadniczą powierzchnią izolacji tak, aby tworzyły ciągłe, nieprzerwane pasmo izolacyjne.
Voltex - zasady stosowania
Najważniejsze zasady stosowania izolacji bentonitowej VOLTEX, to zachowanie wymagań obciążenia min. 10 cm betonu oraz zakładów 15 cm we wszystkich miejscach nieciągłości izolacji.
więcej »Oczepy pali i żebra fundamentowe
Voltexu nie należy układać wprost na palach. Powinien zostać odpowiednio przycięty, aby dokładnie dopasować go do kształtu pala. Po ułożeniu Voltexu, miejsce jego styku z palem obficie okłada się szpachlą Bentoseal (rys. A 1.12). Z Bentosealu należy utworzyć wokół pala pierścień o przekroju trójkątnym, którego przy prostokątne powinny mieć co najmniej 5 cm. Na wierzchu pala, wokół wystającego zbrojenia, należy ułożyć ciągły pas taśmy Waterstop-RX (rys. A 1.12). więcej »
Przejścia instalacyjne przez płyty
W Voltexie należy wyciąć kształt przechodzącego przewodu, a po ułożeniu miejsce styku na całym obwodzie rury zaprawić Bentosealem (rys. A 1.16 i A 1.17). Bento-seal powinien sięgać na przewód i Voltex po około 4 cm. W miejscach przenikania płyty przez grupę przewodów znajdujących się blisko siebie, wycinanie w Voltexie każdego z nich może okazać się niepraktyczne. Korzystniej jest wówczas wycięcie dostosować do zewnętrznego obrysu grupy, a przestrzeń pomiędzy przewodami pokryć warstwą granulatu bentonitowego Volclay o grubości co najmniej 1 cm. Całość wykończyć należy grubą warstwą szpachli Bentoseal (rys. A 1.19). więcej »
Podszybia dźwigowe
Podszybia wind i inne tego typu, najgłębiej posadowione elementy budowli powinno się szczególnie starannie osłaniać od strony gruntu Voltex'em, zapewniając ciągłość izolacji i nieprzerwane powiązanie z zasadniczą izolacją poziomą (rys. A 1.20). W przypadkach, gdy ściany wykopu podszybia są wystarczająco stabilne, Voltex można układać bezpośrednio na gruncie. Natomiast gdy ściany się obsypują lub mogą się obsypywać, należy je wyprzeć deskowaniem, a Voltex instalować na tak powstałą ściankę oporową. We wszystkie przerwy robocze w betonowaniu należy zastosować taśmy Waterstop-RX. więcej »
Ciągłe przejście izolacji na ścianę fundamentową
Po dotarciu z instalowanym poziomo Voltexem do zewnętrznego obrysu płyty, pasmo Voltexu należy przyciąć pozostawiając co najmniej 30 cm zapas (rys. A 1.21). W narożnikach Voltex powinien dokładnie przylegać do podłoża i powierzchni szalunków. Nie może być naciągnięty i odstawać. Po rozszalowaniu, pozostawione naddatki posłużą do ciągłego połączenia z izolacją pionową. Szerokość tego zakładu nie powinna być mniejsza niż 15 cm. więcej »
Ciągłe przejście izolacji na stałą obudowę wykopu
W przypadkach stosowania ścian oporowych do wyparcia gruntu, takich jak ścianki berlińskie, pełniących jednocześnie funkcję deskowania konstrukcji, układany poziomo Voltex należy wyprowadzić w górę, na tę ściankę, na co najmniej 30 cm ponad górną powierzchnię płyty (rys. A 1.23). Pozostawienie 30 cm zapasu Voltexu jest bardzo istotne, ponieważ po zabetonowaniu płyty nie będzie już dostępu do jej zewnętrznej krawędzi. więcej »
Paliki deskowania i prowadnic
Paliki prowadnic czy deskowań mogą przenikać Voltex, jak na rysunku A 1.25. Jeśli paliki te nie będą usuwane i pozostaną na miejscu, należy ich styk z Voltexem za-szpachlować Bentosealem. W przypadkach, gdy paliki zostają usunięte, pozostałe po nich zagłębienia w Vol-texie i podłożu należy wypełnić granulatem Volclay lub Bentosealem. więcej »
