Geosyntetyki na podbudowę drogi

Analiza problemu słabej nośności i rola geosyntetyków

Niewystarczająca nośność podłoża gruntowego jest główną przyczyną osiadania dróg, powstawania kolein oraz pęknięć zmęczeniowych nawierzchni. Rozwiązaniem tych problemów jest zastosowanie geosyntetyków, które zgodnie z normą PN-EN ISO 10318 stanowią grupę produktów polimerowych stosowanych w kontakcie z gruntem. Ich głównym zadaniem jest separacja warstw, filtracja wody oraz zbrojenie strukturalne podbudowy, co pozwala na budowę trwałych dróg dojazdowych i technicznych nawet na gruntach spoistych i nawodnionych.

Niezbędne narzędzia i materiały

Prawidłowe wykonanie stabilizacji podłoża wymaga przygotowania odpowiedniego zaplecza technicznego oraz materiałowego:

Materiały geosyntetyczne: geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. separacyjna, geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu., georuszt o sztywnych węzłach lub geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych..
Kruszywo: tłuczeń, kliniec lub pospółka o odpowiednim uziarnieniu.
Sprzęt mechaniczny: koparka lub równiarka, walec wibracyjny (gładki lub okołkowany w zależności od gruntu), zagęszczarka płytowa.
Narzędzia ręczne: noże do cięcia geosyntetyków, taśma miernicza, niwelator (optyczny lub laserowy).

Dobór geosyntetyku do warunków gruntowych

Wybór konkretnego rozwiązania zależy od parametrów gruntu rodzimego oraz przewidywanego natężenia ruchu. Poniższa tabela przedstawia charakterystykę najczęściej stosowanych materiałów:

Rodzaj geosyntetyku	Główna funkcja	Zastosowanie
GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu.	Separacja i filtracja	Oddzielenie drobnych cząstek gruntu od tłucznia, zapobieganie "wymywaniu" podbudowy.
GeokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. (geokomórka)	Stabilizacja i wzmocnienie	Budowa dróg na bardzo słabym podłożu, wzmacnianie skarp i nasypówWzmacnianie skarp i nasypów to ważny proces inżynierski, mający na celu zapobieganie osuwaniu się ziemi, erozji gleby oraz zapewnienie stabilności konstrukcji. Istnieje wiele metod wzmacniania skarp i nasypów, a wybór odpowiedniej techniki zależy od warunków terenowych, rodzaju gruntu, nachylenia skarpy oraz przeznaczenia terenu..

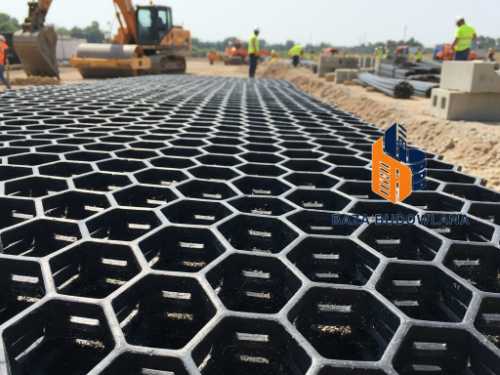

Georuszt o sztywnych węzłach	Wzmocnienie mechaniczne	Blokowanie kruszywa w oczkach rusztu, co zwiększa sztywność całej konstrukcji.
GeokompozytGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych.	Wielofunkcyjność	Połączenie właściwości geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. i georusztu w jednym produkcie.

Proces technologiczny wzmacniania podbudowy - krok po kroku

Realizacja prac musi przebiegać zgodnie z określoną sekwencją technologiczną, aby zapewnić pełną skuteczność zastosowanych materiałów:

Przygotowanie koryta drogi: Należy wykonać korytowanie na głębokość wynikającą z projektu technicznego. Dno wykopu musi zostać wyrównane i oczyszczone z większych kamieni oraz korzeni, które mogłyby mechanicznie uszkodzić geosyntetykGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów..

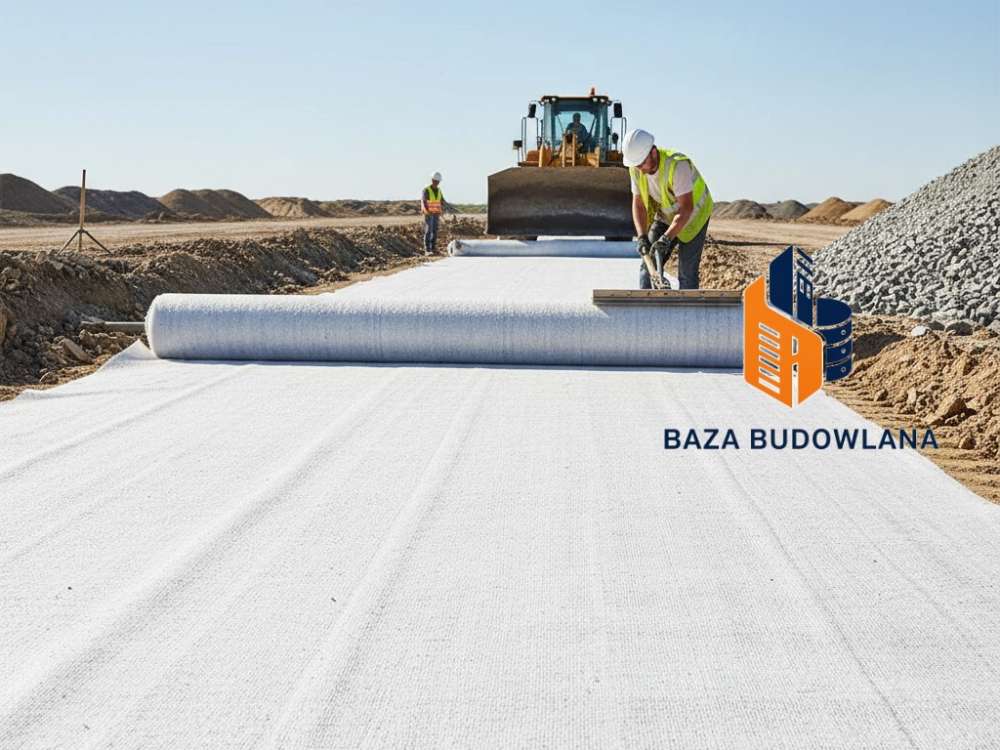

Rozłożenie geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne.: Na wyrównanym dnie układa się geowłókninę pod tłuczeń. Pasy materiału należy łączyć na zakład o szerokości minimum 30-50 cm. Funkcja separacyjna zapobiegnie mieszaniu się czystego kruszywa z gruntem rodzimym.

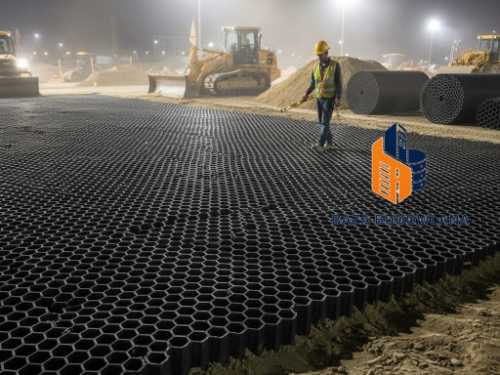

Montaż zbrojenia zasadniczego: Na geowłókninie rozkłada się georuszt o sztywnych węzłach lub geokratę drogową. Geokratę należy przymocować do podłoża za pomocą szpilek stalowych w celu zachowania pełnego rozwarcia komórek podczas zasypywania.
Wypełnianie geosyntetyku kruszywem: Kruszywo należy wysypywać metodą "od czoła", aby maszyny budowlane nie poruszały się bezpośrednio po odsłoniętym geosyntetyku. Warstwa kruszywa powinna być o ok. 10-20% grubsza niż docelowa, co wynika z późniejszego procesu zagęszczania.
Zagęszczanie mechaniczne: Całość należy zagęścić walcem wibracyjnym do osiągnięcia wymaganego modułu odkształcenia (E2). Prawidłowe zagęszczenie powoduje zaklinowanie kruszywa w oczkach georusztu, tworząc tzw. warstwę związaną mechanicznie.

Specjalistyczne wzmocnienie warstw bitumicznych

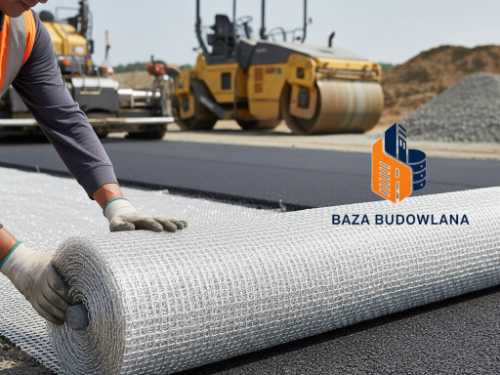

W przypadku renowacji nawierzchni asfaltowych lub budowy dróg o wysokim standardzie, stosowana jest siatka szklana do asfaltuSiatka szklana do asfaltu z warstwą bitumiczną to rodzaj kompozytu szklanego nasączony asfaltem do wzacniania nawierzchni bitumicznych. Geosiatka szklana do asfaltu dostępna jest także bez otuliny SBR.. Jest to specjalistyczny geosyntetykGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. drogowy, który układa się pomiędzy warstwą wiążącą a ścieralną asfaltu. Jej zadaniem jest przejmowanie naprężeń rozciągających, co skutecznie opóźnia powstawanie spękań odbitych i zwiększa żywotność nawierzchni bitumicznej. Montaż takiej siatki wymaga uprzedniego skropienia warstwy dolnej emulsją asfaltową w celu zapewnienia odpowiedniej przyczepności.
