Geokompozyty: Rodzaje, Zastosowanie i Normy

Definicja i klasyfikacja geokompozytów zgodnie z normami inżynieryjnymi

GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. stanowią zaawansowaną grupę materiałów inżynierskich, zdefiniowanych w normie PN-EN ISO 10318 jako wyroby składające się z co najmniej jednego materiału geosyntetycznego połączonego z innym materiałem geosyntetycznym lub innym rodzajem materiału (np. bentonitem, siatką stalową czy matą z włókien naturalnych). Głównym celem tworzenia geokompozytów jest synergiczne połączenie właściwości poszczególnych komponentów, co pozwala na jednoczesną realizację kilku funkcji technicznych w obrębie jednego produktu.

Współczesna inżynieria lądowa klasyfikuje geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. ze względu na pełnione przez nie funkcje dominujące:

Filtracja i drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.: geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe odprowadzające ciecze lub gazy.
Wzmocnienie i zbrojenie: geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. zbrojeniowe zwiększające nośność konstrukcji ziemnych.
Bariera: geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. bentonitowe (GCL) zapewniające uszczelnienie.
Ochrona przeciwerozyjna: maty i siatki zespolone z materiałem biologicznym lub syntetycznym.

Rodzaje geokompozytów i ich budowa strukturalna

Wybór odpowiedniego rodzaju geokompozytu jest determinowany przez specyficzne wymagania projektowe oraz warunki gruntowo-wodne panujące na placu budowy. Wyróżnia się następujące główne podgrupy:

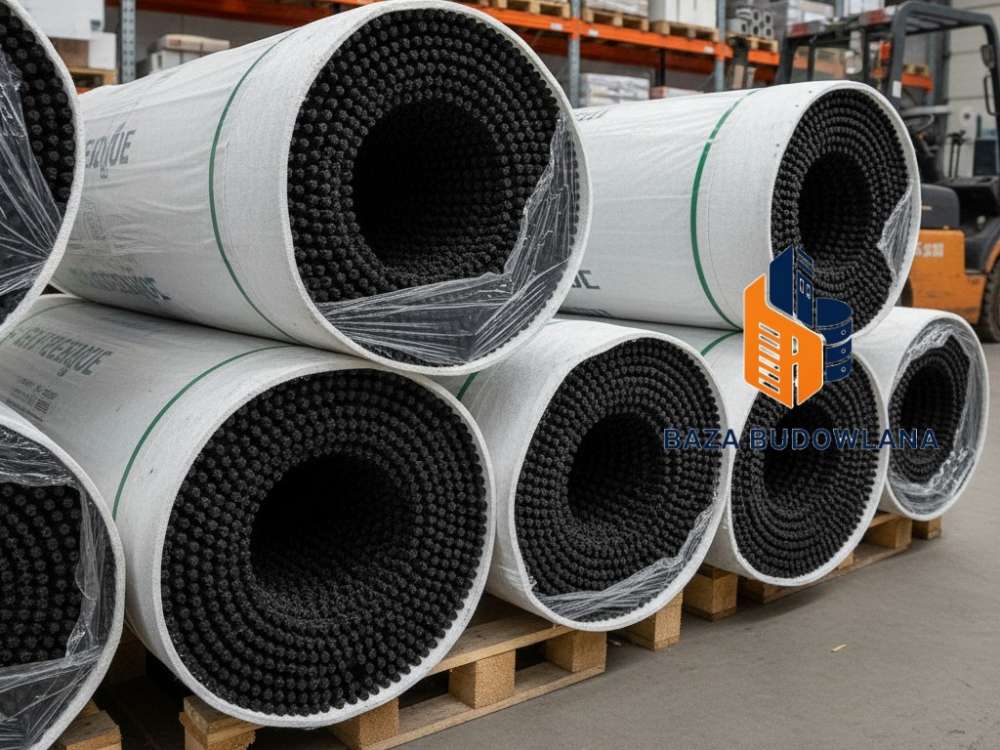

1. GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe (GCD): Składają się zazwyczaj z trójwymiarowego rdzenia (wykonanego z polietylenu wysokiej gęstości HDPE o strukturze wypustek, siatki lub włókien) oraz jednostronnej lub obustronnej okładziny z geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. filtracyjnej. Rdzeń odpowiada za transport hydrauliczny, natomiast geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. chroni go przed kolmatacją (zamuleniem).

2. GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. zbrojeniowe (GCR): Powstają przez połączenie geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. (poliestrowej, polipropylenowej lub szklanej) z lekką geowłókniną nietkaną. GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. ułatwia montaż i zapewnia separację warstw, podczas gdy geosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. przejmuje naprężenia rozciągające.

3. GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. bentonitowe (GCL): Znane również jako maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi., składają się z warstwy bentonitu sodowego umieszczonego pomiędzy dwiema warstwami geotkanin lub geowłóknin, połączonych mechanicznie poprzez igłowanie. Pod wpływem wilgoci bentonit pęcznieje, tworząc nieprzepuszczalną barierę hydrauliczną.

4. GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. asfaltowe: Specjalistyczne maty stosowane przy renowacji nawierzchni drogowych, składające się z siatki zbrojącej połączonej z włókniną nasączaną bitumem, co zapobiega propagacji spękań odbitych.

Zastosowanie w budownictwie lądowym i wodnym

GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. znajdują szerokie zastosowanie tam, gdzie tradycyjne metody (np. drenaże żwirowe lub grube warstwy wymiany gruntu) są nieekonomiczne lub technicznie trudne do wykonania. Kluczowe obszary aplikacji obejmują:

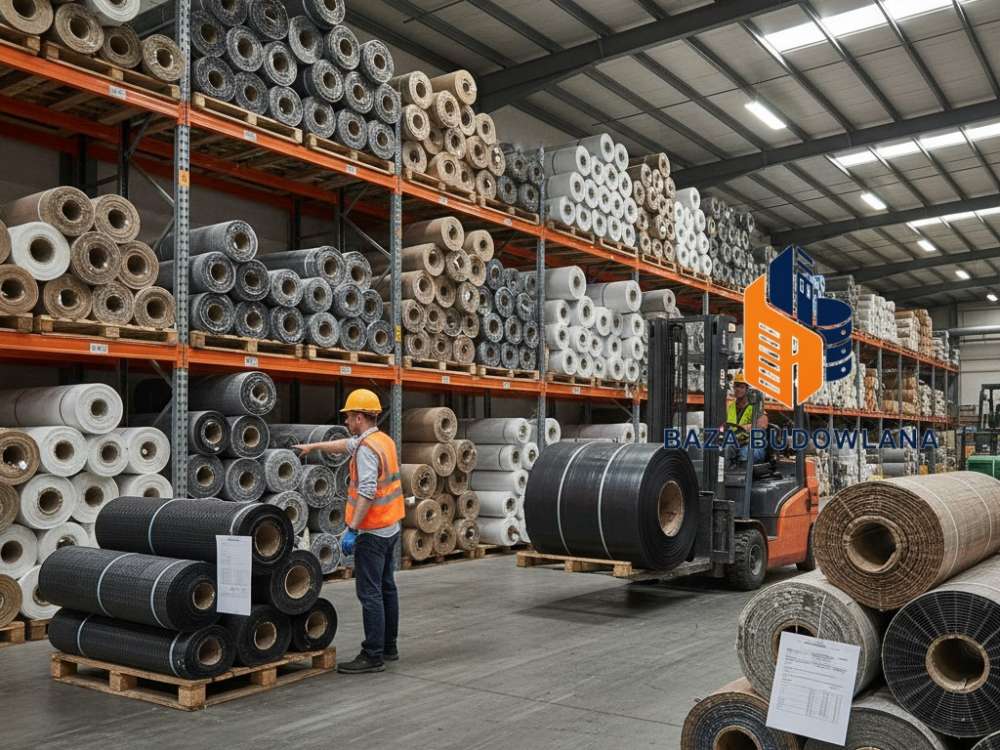

Geosyntetyki – rodzaje, funkcje i zastosowanie w budownictwie

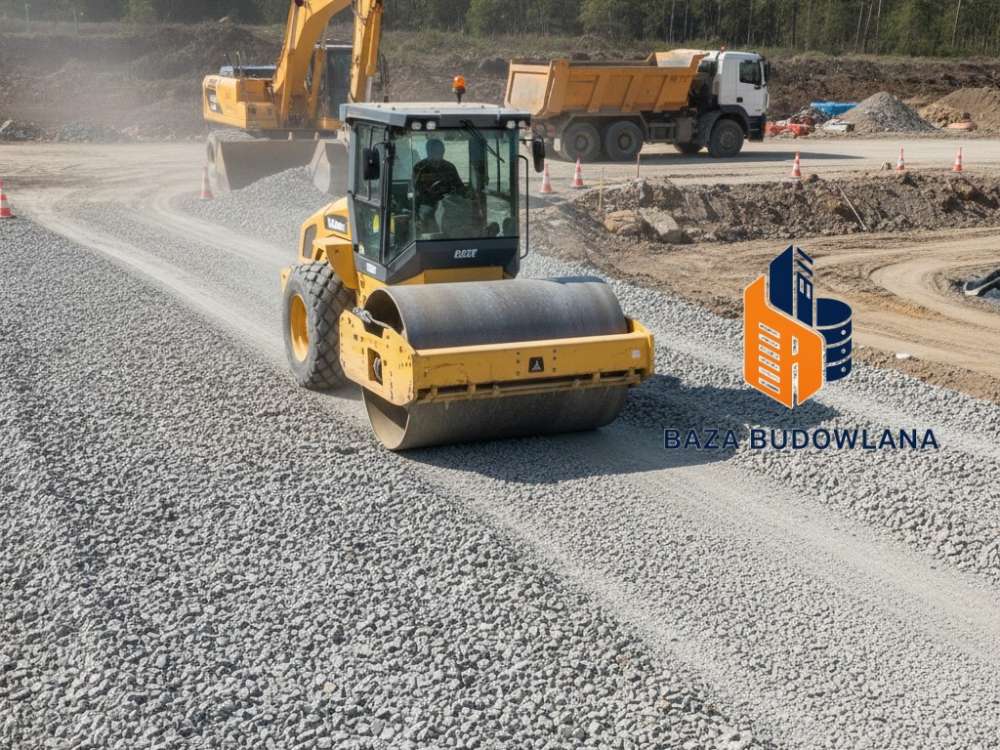

Budownictwo drogowe i kolejowe: Zastosowanie geokompozytów zbrojeniowych w podbudowach dróg technicznych oraz dróg publicznych pozwala na redukcję grubości warstw konstrukcyjnych przy zachowaniu wymaganej nośności.

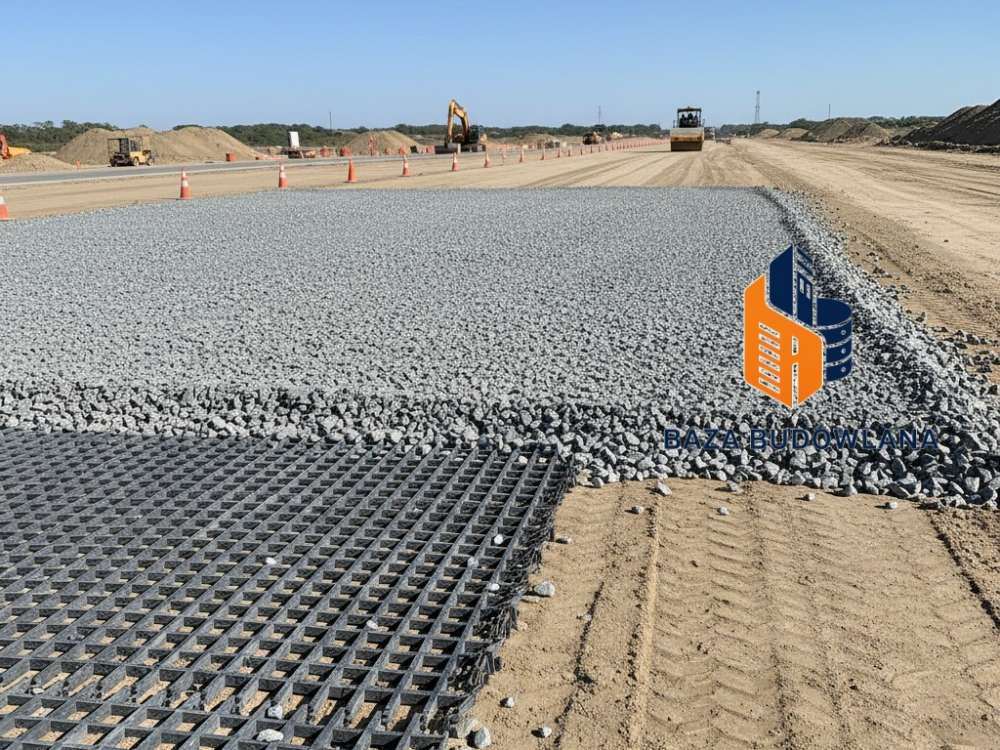

Wzmocnienie podłoża na gruntach słabonośnych: Wykorzystanie materaców geosyntetycznych (geokompozytów o wysokiej sztywności) umożliwia bezpieczne posadowienie nasypów na gruntach o niskich parametrach wytrzymałościowych, eliminując ryzyko osiadań nierównomiernych.
Systemy odwodnień: GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe stosuje się w pionowych drenażach ścian oporowych, przyczółków mostowych oraz w drenażach płaszczyznowych pod płytami fundamentowymi.
Składowiska odpadów: Maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. (GCL) pełnią rolę uszczelnienia dolnego i górnego (rekultywacja), stanowiąc alternatywę dla trudnych do zagęszczenia przesłon z gliny.

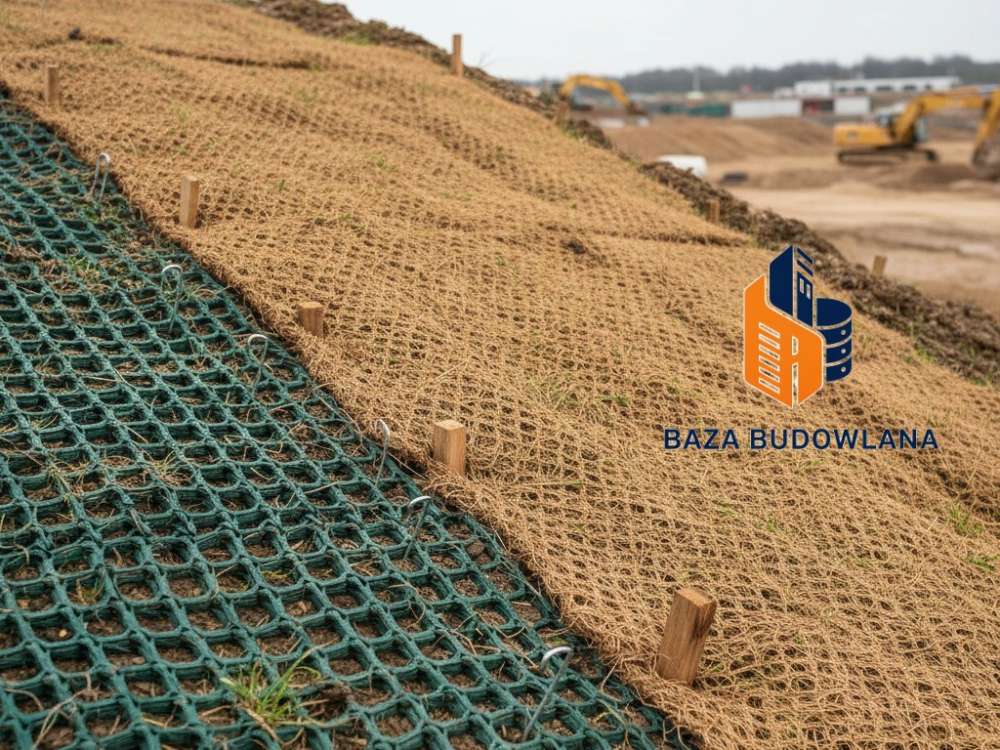

Ochrona przeciwerozyjna: Siatki przeciwerozyjneSiatki przeciwerozyjne to materiały stosowane w celu ochrony gleby przed erozją, czyli procesem niszczenia i unoszenia jej przez wodę, wiatr lub inne czynniki oraz do zapobiegania erozji na różnych powierzchniach, takich jak skarpy, brzegi rzek, nasypy drogowe i tereny budowlane. Siatki te, wykonane z różnych materiałów takich jak juta, kokos, polipropylen czy stal, działają poprzez wzmocnienie struktury gleby, spowolnienie przepływu wody i wiatru, a także poprzez umożliwienie roślinności zakorzenienia się i stabilizacji podłoża. zespolone z biowłókninami chronią skarpy przed wymywaniem cząstek gruntu przez wody opadowe do czasu rozwinięcia stabilnej pokrywy roślinnej.

Przykładowe parametry techniczne geokompozytów

Właściwości techniczne geokompozytów są ściśle monitorowane w procesie kontroli produkcji (ZKP). Poniższa tabela przedstawia orientacyjne parametry dla wybranych typów materiałów:

Parametr techniczny	Geokompozyt drenażowymata Geokompozyt drenujący (mata drenażowa) to nowoczesny, wielofunkcyjny materiał geosyntetyczny stosowany w budownictwie inżynieryjnym do zbierania i odprowadzania nadmiaru wody (lub innych cieczy/gazów). Łączy w sobie funkcje drenażu, filtracji, separacji, a często także ochrony izolacji przeciwwodnych, stanowiąc efektywną alternatywę dla tradycyjnych drenaży żwirowych.drenażowa	Geokompozyt zbrojeniowyGeokompozyt zbrojeniowy to warstwowy materiał inżynierski łączący funkcje zbrojenia, separacji i drenażu — zwykle składa się z geosiatki lub geowłókniny połączonej z warstwą drenującą (np. geosiatką, geowłókniną igłowaną lub perforowaną membraną). Stosowany jest do wzmacniania gruntów, stabilizacji nasypów, umocnień skarp i konstrukcji oporowych.	Mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. (GCL)
Gramatura [g/m²]	400 – 1500	200 – 800	3500 – 5500
Wytrzymałość na rozciąganie [kN/m]	10 – 30	20 – 400	10 – 20
Zdolność przepływu wody (i=1) [l/s·m]	0,5 – 5,0	n.d.	n.d.
Współczynnik filtracji [m/s]	n.d.	n.d.	< 5 x 10⁻¹¹
Grubość [mm]	4,0 – 20,0	1,0 – 3,0	5,0 – 7,0

Sytuacje wymagające stosowania geokompozytów

Implementacja geokompozytów jest szczególnie uzasadniona w następujących przypadkach inżynieryjnych:

Słaba podbudowa gruntowa: W sytuacjach, gdy parametry modułu odkształcenia podłoża pierwotnego są niewystarczające, geokompozyt zbrojeniowo-separacyjny oddziela kruszywo od gruntu spoistego i zwiększa sztywność całego układu.
Wysoki poziom wód gruntowych: GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe pozwalają na szybkie obniżenie zwierciadła wody w korpusie drogowym, chroniąc konstrukcję przed wysadzinami mrozowymi.

Ograniczona dostępność kruszyw drenujących: Zastąpienie drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. żwirowego geokompozytem pozwala na znaczną oszczędność kosztów transportu i materiałów naturalnych.
Strome nachylenie skarp: Wzmacnianie skarpWzmacnianie skarp i nasypów to ważny proces inżynierski, mający na celu zapobieganie osuwaniu się ziemi, erozji gleby oraz zapewnienie stabilności konstrukcji. Istnieje wiele metod wzmacniania skarp i nasypów, a wybór odpowiedniej techniki zależy od warunków terenowych, rodzaju gruntu, nachylenia skarpy oraz przeznaczenia terenu. nasypów o dużym nachyleniu wymaga stosowania geokompozytów o wysokiej wytrzymałości na rozciąganie w celu zapewnienia stateczności ogólnej.

Relacja z innymi geosyntetykami

GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. stanowią rozwinięcie technologiczne podstawowych materiałów geosyntetycznych. Zrozumienie ich roli wymaga odniesienia do komponentów składowych:

GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne.: Pełnią w kompozytach głównie funkcje filtracyjne i ochronne. Samodzielnie nie posiadają wysokiej zdolności do transportu wody w swojej płaszczyźnie, co geokompozyt drenażowymata Geokompozyt drenujący (mata drenażowa) to nowoczesny, wielofunkcyjny materiał geosyntetyczny stosowany w budownictwie inżynieryjnym do zbierania i odprowadzania nadmiaru wody (lub innych cieczy/gazów). Łączy w sobie funkcje drenażu, filtracji, separacji, a często także ochrony izolacji przeciwwodnych, stanowiąc efektywną alternatywę dla tradycyjnych drenaży żwirowych.drenażowa rozwiązuje poprzez dodanie sztywnego rdzenia.
GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska.: Odpowiadają za zbrojenie. W geokompozytach zbrojeniowych są łączone z włókninami, co eliminuje konieczność osobnego układania warstwy separacyjnej.
GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu.: Choć są nieprzepuszczalne, są podatne na uszkodzenia mechaniczne. GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. ochronne (włóknina + membrana) zwiększają bezpieczeństwo szczelnych barier w trudnych warunkach gruntowych.

Zastosowanie geokompozytów musi być każdorazowo poprzedzone obliczeniami inżynieryjnymi, uwzględniającymi starzenie polimerów, pełzanie oraz odporność chemiczną i biologiczną w środowisku gruntowym, zgodnie z wytycznymi norm serii PN-EN.
