Definicja i klasyfikacja dróg dojazdowych
Droga dojazdowa stanowi kluczowy element infrastruktury komunikacyjnej, pełniąc funkcję łącznika między nieruchomościami prywatnymi, terenami przemysłowymi lub rolniczymi a siecią dróg publicznych wyższej kategorii. Z punktu widzenia inżynierii lądowej, droga dojazdowa to obiekt liniowy, którego konstrukcja musi być dostosowana do przewidywanego natężenia ruchu oraz obciążeń osi pojazdów. Klasyfikacja dróg dojazdowych obejmuje zarówno drogi o nawierzchni twardej (ulepszonej), jak i drogi gruntowe wzmocnione.
W procesie projektowym wyróżnia się drogi o przeznaczeniu stałym oraz drogi tymczasowe (technologiczne). Wybór odpowiedniej technologii zależy od parametrów geotechnicznych gruntu oraz docelowej funkcji drogi. Niezależnie od typu, nadrzędnym celem jest zapewnienie stabilności konstrukcji oraz skutecznego odprowadzenia wód opadowych.
Analiza podłoża i problem słabej nośności gruntu
Fundamentem każdej trwałej drogi jest odpowiednio przygotowane podłoże gruntowe. W praktyce inżynierskiej często spotyka się zjawisko określane jako słaba nośność podłoża gruntowego. Grunty spoiste (gliny, iły), grunty organiczne (torfy) oraz grunty o wysokim poziomie zwierciadła wody gruntowej nie posiadają wystarczających parametrów do przejęcia obciążeń od warstw konstrukcyjnych i ruchu pojazdów.
Niedostateczna nośność przejawia się niską wartością modułu odkształcenia pierwotnego i wtórnego, co w konsekwencji prowadzi do powstawania kolein, osiadań strukturalnych oraz pęknięć nawierzchni. W takich przypadkach niezbędne jest zastosowanie metod stabilizacji mechanicznej lub chemicznej, a także wykorzystanie nowoczesnych materiałów geosyntetycznych, które pozwalają na redukcję grubości warstw konstrukcyjnych przy zachowaniu wymaganej sztywności układu.

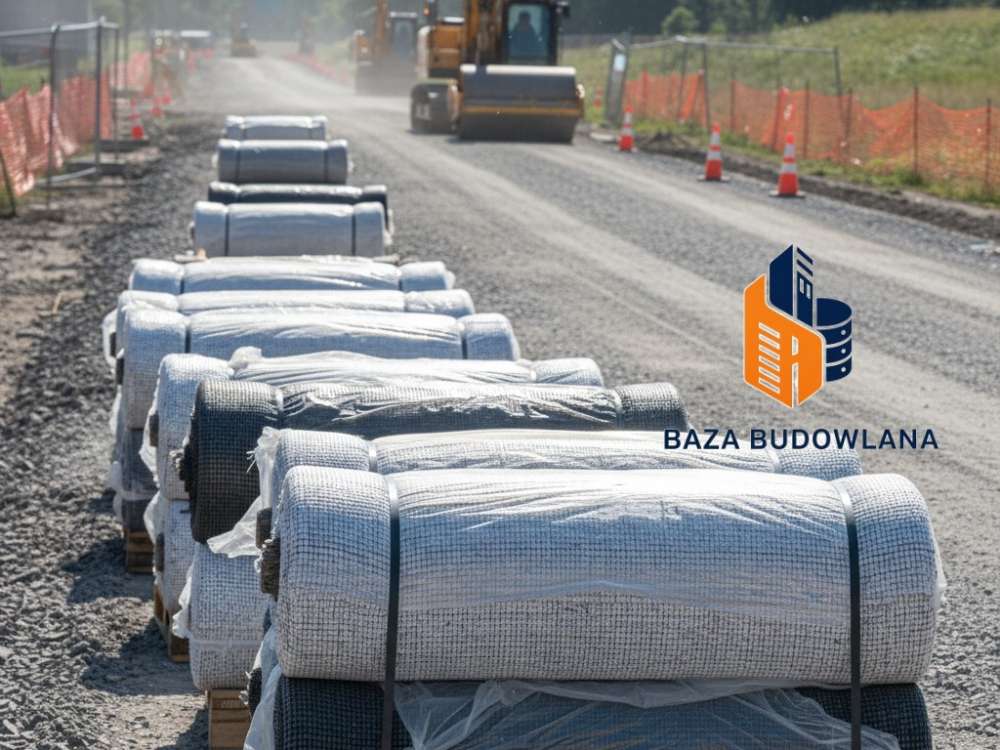

Podbudowa pod drogę dojazdową – rola i warstwy konstrukcyjne
Podbudowa pod drogę dojazdową stanowi kluczowy element konstrukcyjny nawierzchni, umiejscowiony pomiędzy podłożem gruntowym a warstwą ścieralną. Jej głównym zadaniem jest równomierne rozłożenie obciążeń przekazywanych z kół pojazdów na podłoże gruntowe, w taki sposób, aby nie przekroczyć dopuszczalnych naprężeń w gruncie.
Konstrukcja podbudowy zazwyczaj składa się z dwóch zasadniczych części:
- Podbudowa pomocnicza: Pełni funkcję warstwy mrozoochronnej, odsączającej oraz wyrównawczej. Wykonywana jest najczęściej z piasku lub pospółki.
- Podbudowa zasadnicza: Przejmuje główne obciążenia konstrukcyjne. Wykorzystuje się tu kruszywa łamane, stabilizowane mechanicznie, lub materiały wiązane spoiwami hydraulicznymi (np. chudy beton).
Zastosowanie geosyntetyków: GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. i GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska.

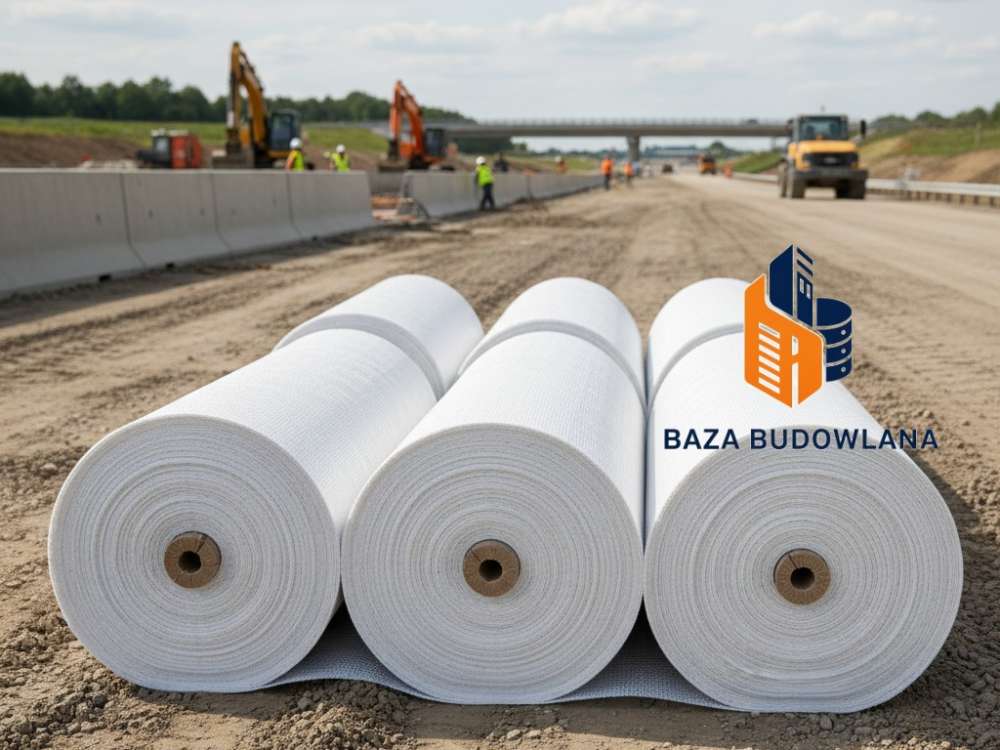

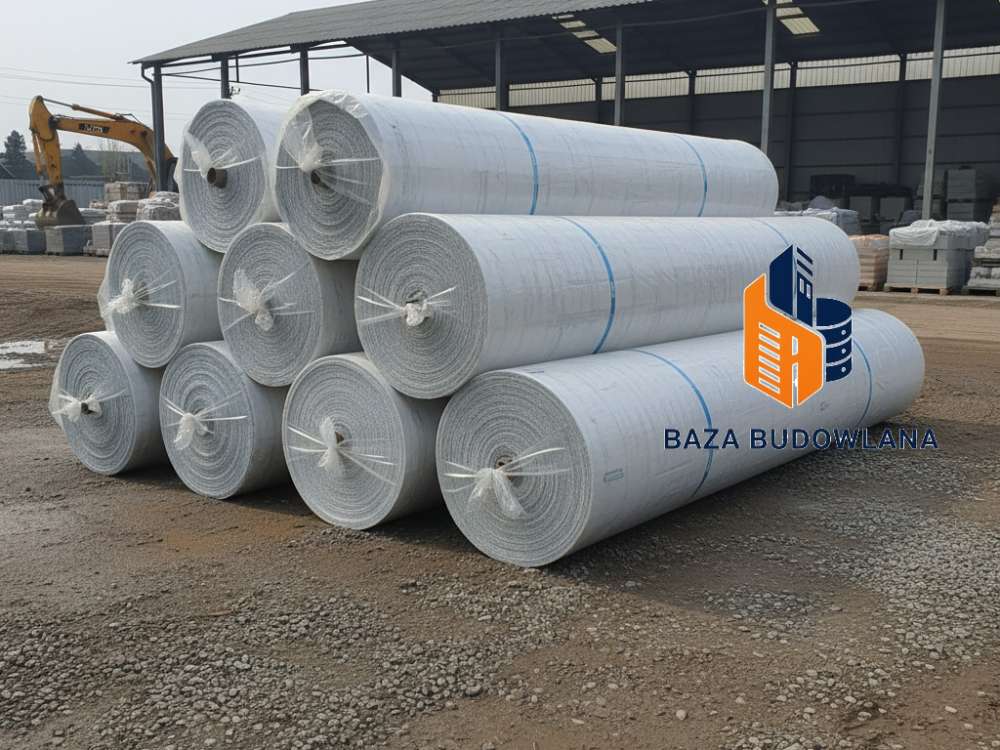

Współczesna technologia budowy dróg opiera się na szerokim wykorzystaniu geosyntetyków, które znacząco poprawiają parametry eksploatacyjne drogi. Kluczową rolę odgrywa geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. drogowa, która jest płaskim produktem wytwarzanym z włókien polimerowych (polipropylenowych lub poliestrowych).
GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. separacyjna pełni funkcję bariery między gruntem rodzimym a warstwą kruszywa podbudowy. Zapobiega ona przenikaniu drobnych cząstek gruntu do warstw konstrukcyjnych (kolmatacja), co pozwala zachować pierwotne właściwości drenażowe i nośne kruszywa. Dzięki funkcji filtracyjnej, geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. umożliwia swobodny przepływ wody przy jednoczesnym zatrzymaniu cząstek stałych.

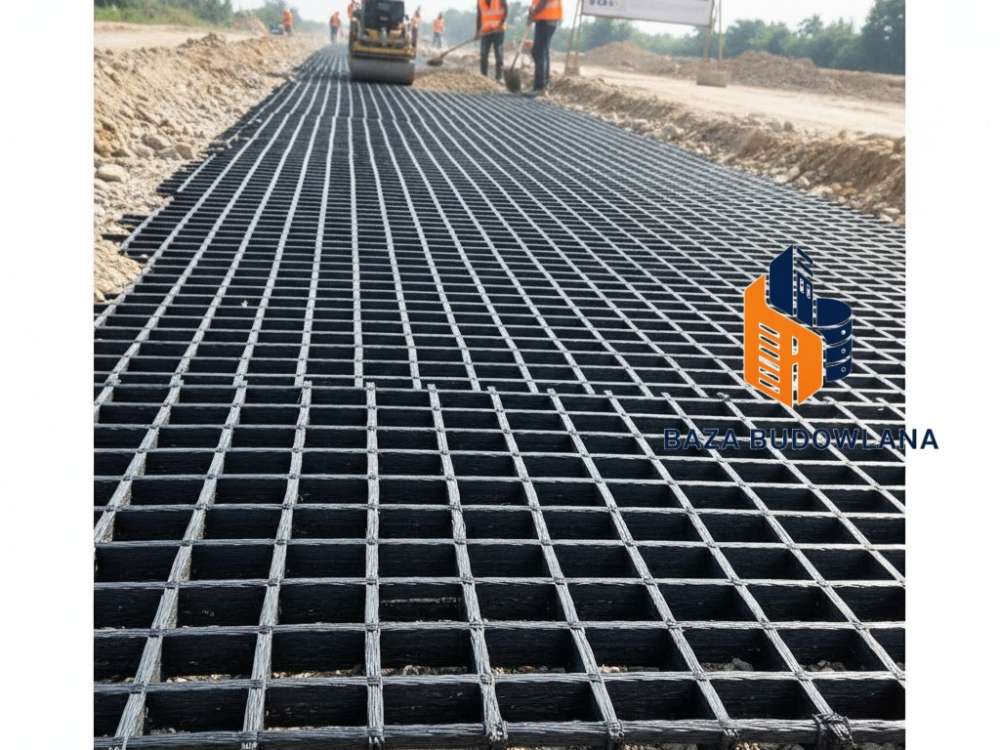

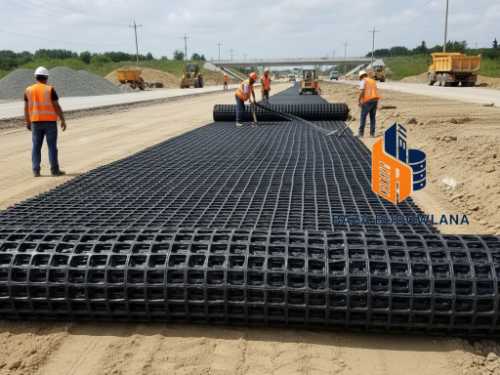

W miejscach narażonych na szczególnie duże obciążenia stosowana jest geosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. drogowa. Jest to materiał o strukturze siatkowej z węzłami o wysokiej wytrzymałości na rozciąganie. Jej zadaniem jest zbrojenie warstw kruszywa. GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. poprzez mechaniczne blokowanie ziaren kruszywa w swoich oczkach tworzy tzw. warstwę kompozytową o wysokiej sztywności, co ogranicza powstawanie kolein i wydłuża żywotność drogi.
Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. jako zaawansowany system stabilizacji
Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu., zaliczana do geosyntetyków przestrzennych, stanowi zaawansowane rozwiązanie w przypadku budowy dróg na terenach o wyjątkowo niskich parametrach geotechnicznych. System ten składa się z elastycznych taśm zgrzanych punktowo, które po rozłożeniu tworzą strukturę "plastra miodu".
Wypełnienie komórek geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. materiałem niespoistym (kruszywem, piaskiem) powoduje powstanie efektu zamknięcia bocznego (confinement effect). Dzięki temu pionowe siły nacisku zamieniane są na siły poziome, co drastycznie zwiększa nośność podłoża. Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. pozwala na:
- Budowę dróg na gruntach o bardzo niskim wskaźniku CBR (California Bearing Ratio).
- Znaczną redukcję grubości warstw podbudowy (nawet do 50%).
- Ograniczenie nierównomiernego osiadania konstrukcji.
Parametry techniczne i materiałowe
Dobór materiałów do budowy drogi dojazdowej powinien być poprzedzony obliczeniami statycznymi oraz analizą uziarnienia kruszyw. Poniższa tabela przedstawia charakterystykę typowych warstw konstrukcyjnych dla drogi dojazdowej o średnim natężeniu ruchu:
Normy techniczne i wytyczne projektowe
Proces projektowania i budowy dróg dojazdowych w Polsce musi być zgodny z aktualnymi przepisami techniczno-budowlanymi oraz normami przedmiotowymi. Do najważniejszych należą:
- Rozporządzenie Ministra Infrastruktury w sprawie przepisów techniczno-budowlanych dotyczących dróg publicznych.
- PN-S-02205: Roboty ziemne. Wymagania i badania.
- PN-EN 13249: Geosyntetyki - Właściwości wymagane w odniesieniu do wyrobów stosowanych do budowy dróg i innych powierzchni obciążonych ruchem.
- WT-1 i WT-2: Wytyczne Techniczne dotyczące kruszyw oraz nawierzchni asfaltowych, publikowane przez Generalną Dyrekcję Dróg Krajowych i Autostrad.
Spełnienie wymogów normatywnych w zakresie zagęszczenia warstw (określanego przez wskaźnik zagęszczenia Is) oraz nośności (oznaczanej modułem E2) jest warunkiem koniecznym do odbioru technicznego obiektu i zapewnienia jego wieloletniej trwałości.
