Stabilizacja podłoża pod drogi i place: Poradnik i metody

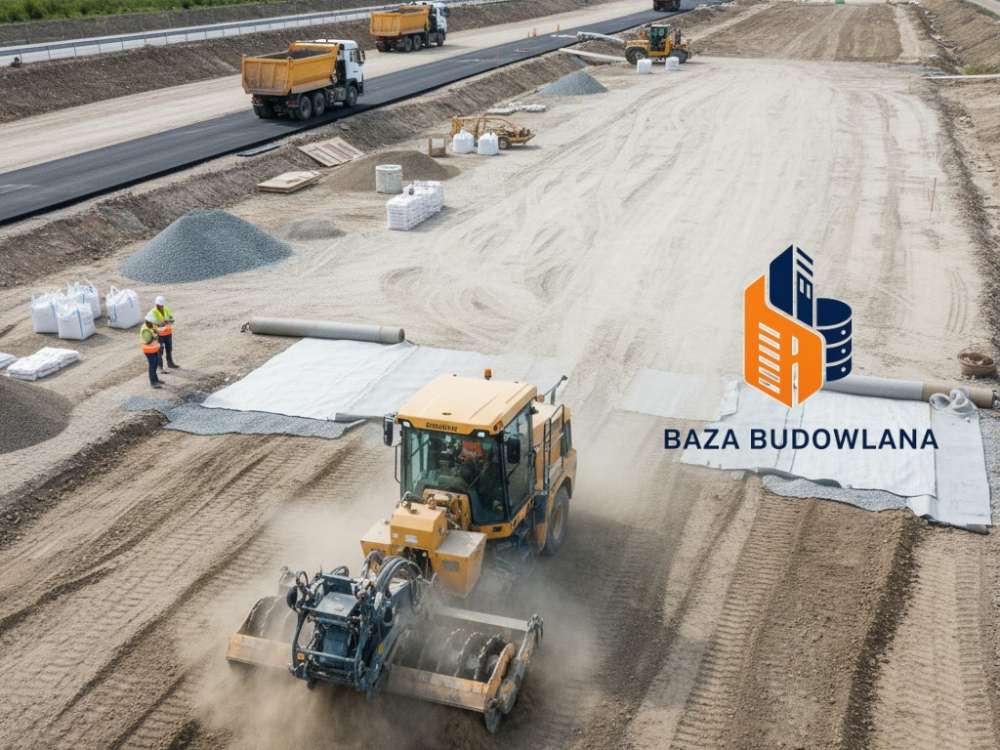

Analiza problemu słabej nośności podłoża gruntowego

Niestabilne i słabonośne podłoże stanowi najczęstszą przyczynę przedwczesnej degradacji nawierzchni drogowych, powstawania kolein oraz osiadań placów manewrowych. Rozwiązanie tego problemu opiera się na zastosowaniu nowoczesnych materiałów, jakimi są geosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. (zdefiniowane w normie PN-EN ISO 10318). Ich zadaniem jest separacja warstw konstrukcyjnych, filtracja wody oraz, co najważniejsze, mechaniczne wzmocnienie struktury gruntu poprzez ograniczenie bocznego przemieszczania się kruszywa.

Niezbędne narzędzia i materiały

W celu prawidłowego wykonania stabilizacji podłoża, należy przygotować zestaw narzędzi oraz odpowiednio dobrane materiały techniczne.

Kategoria	Element	Funkcja / Zastosowanie
Materiały	Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. (Geokomórka)	Strukturalne wzmocnienie podłoża i blokada kruszywa.
Materiały	GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. separacyjna xxx	Oddzielenie gruntu rodzimego od warstwy konstrukcyjnej.

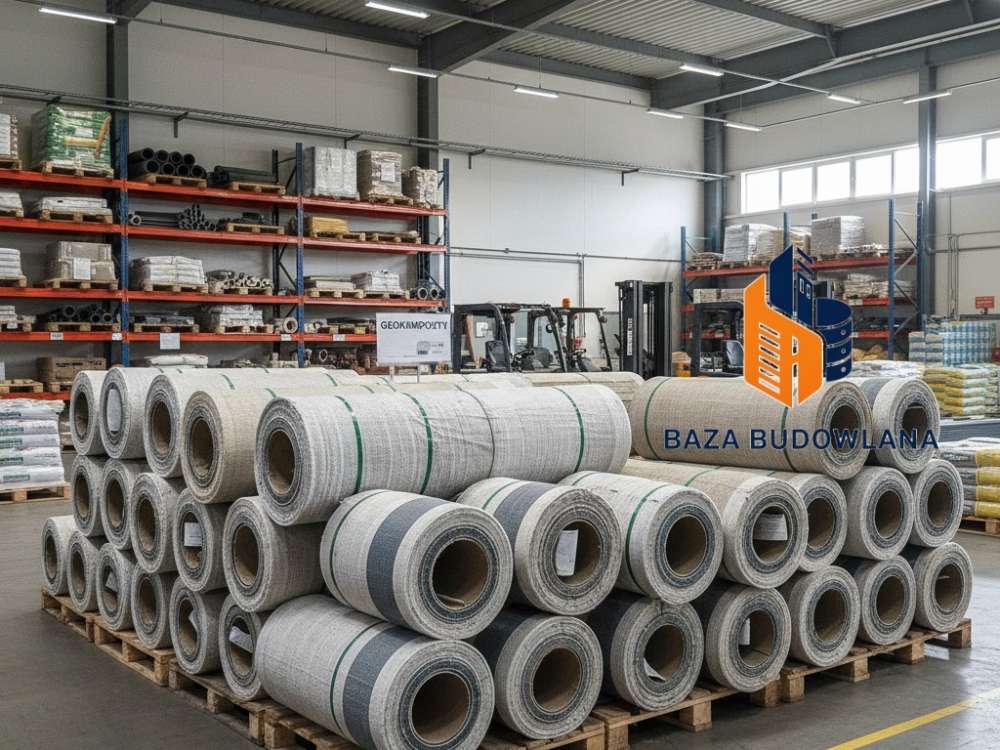

Materiały	Geokompozyt zbrojeniowyGeokompozyt zbrojeniowy to warstwowy materiał inżynierski łączący funkcje zbrojenia, separacji i drenażu — zwykle składa się z geosiatki lub geowłókniny połączonej z warstwą drenującą (np. geosiatką, geowłókniną igłowaną lub perforowaną membraną). Stosowany jest do wzmacniania gruntów, stabilizacji nasypów, umocnień skarp i konstrukcji oporowych.	Oddzielenie gruntu rodzimego od warstwy konstrukcyjnej oraz wzmocnienie - zbrojenie gruntuZbrojenie gruntu to zbiór technologii i metod, które służą poprawieniu właściwości mechanicznych gruntów poprzez wprowadzenie elementów wzmacniających. Systemy te znajdują zastosowanie zarówno w geotechnice, jak i w budownictwie ogólnym oraz drogowym. Dzięki nim możliwe jest zwiększenie nośności podłoża, ograniczenie osiadania, poprawa stabilności nasypów, fundamentów, ścian oporowych oraz wzmacnianie wykopów i skarp..
Materiały	Kruszywo łamane (np. kliniec 0-31,5 mm)	Materiał wypełniający i nośny.
Materiały	Siatka szklana lub geokompozytGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych.	Opcjonalnie: zbrojenie warstw bitumicznych pod asfalt.
Narzędzia	Zagęszczarka wibracyjna (min. 200 kg)	Zagęszczanie warstw kruszywa.
Narzędzia	Niwelator lub poziomica	Kontrola spadków i rzędnych terenu.

Krok 1: Korytowanie i przygotowanie koryta drogowego

Prace należy rozpocząć od usunięcia humusu oraz warstwy gruntu o niedostatecznych parametrach mechanicznych. Głębokość korytowania zależy od planowanego obciążenia drogi lub placu. Po usunięciu ziemi, dno wykopu musi zostać wyrównane i wstępnie zagęszczone. Należy pamiętać o zachowaniu odpowiednich spadków poprzecznych i podłużnych, które umożliwią późniejszy odpływ wód opadowych z niższych warstw konstrukcji.

Krok 2: Układanie warstwy separacyjnej i filtracyjnej

Na przygotowanym dnie koryta należy rozłożyć geowłókninę. Pełni ona kluczową funkcję w zapobieganiu mieszania się czystego kruszywa nośnego z drobnocząsteczkowym gruntem rodzimym. Dzięki temu konstrukcja nie traci swojej nośności w wyniku tzw. "pompowania" cząstek gruntu w górę przy obciążeniu dynamicznym. Zakłady między płatami geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. powinny wynosić minimum 30-50 cm.

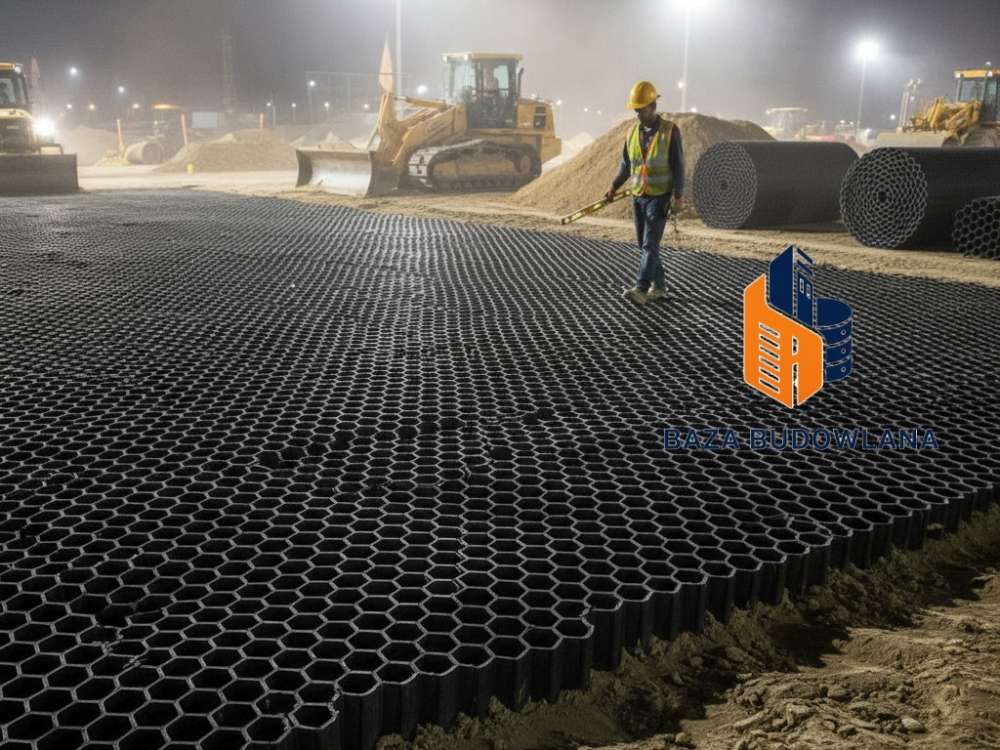

Krok 3: Montaż geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. drogowej (geokomórkiGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu.)

GeokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. drogowa, znana również jako geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu., jest kluczowym elementem wzmacniającym. Sekcje geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. należy rozciągnąć i zamocować do podłoża za pomocą szpilek montażowych (kotew).

Sekcje należy łączyć ze sobą za pomocą opasek zaciskowych lub zszywek budowlanych.

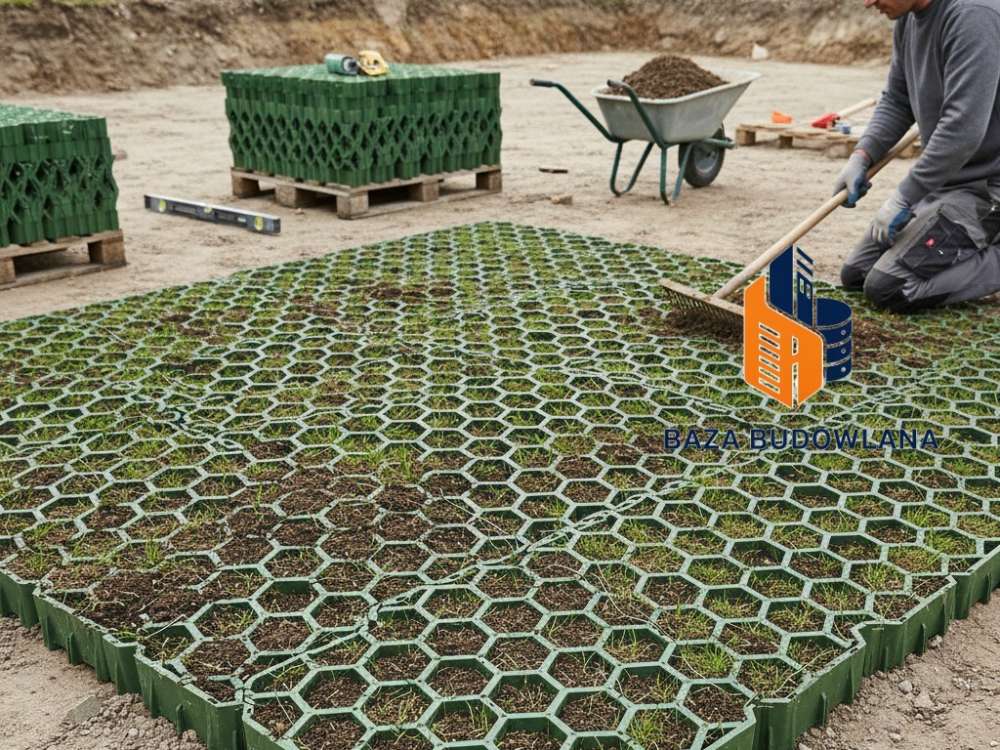

W przypadku budowy parkingów alternatywą może być kratka parkingowo-trawnikowaKratki parkingowo‑trawnikowe to modułowe płyty lub geokraty wykonane z wytrzymałego tworzywa sztucznego lub betonu, przeznaczone do utwardzenia powierzchni przy jednoczesnym zachowaniu przepuszczalności gruntu i powierzchni biologicznie czynnej, np. Kratka parkingowa STELLA GREEN, która pozwala na uzyskanie nawierzchni biologicznie czynnej.

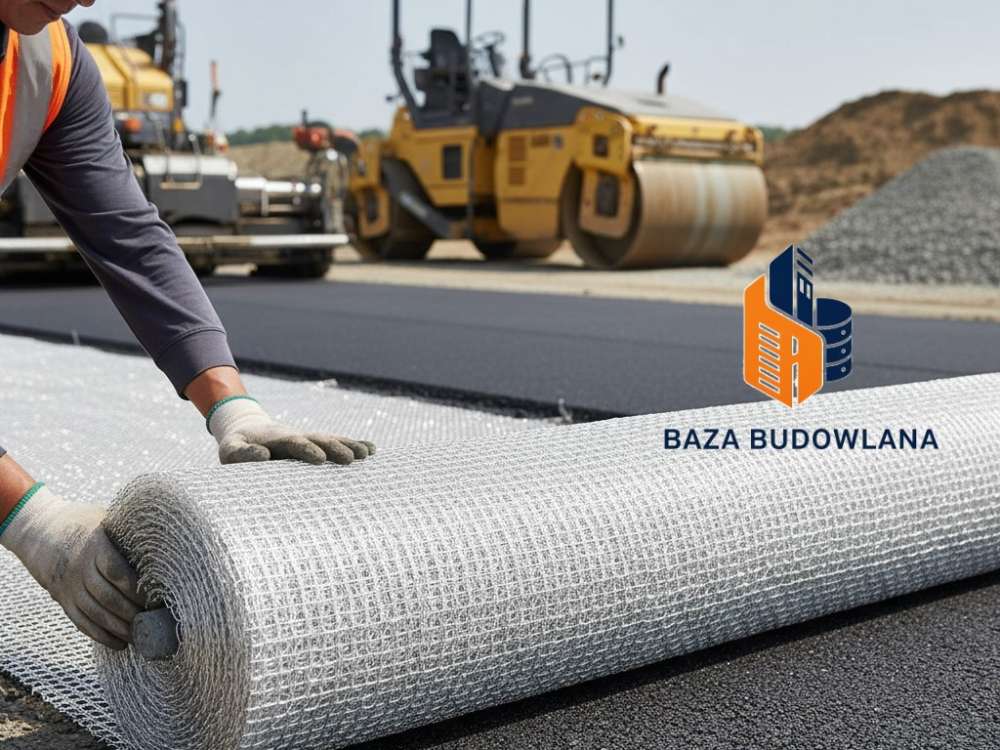

Dla dróg o nawierzchni asfaltowej, na tym etapie rozważa się również siatki szklane do asfaltu, które zapobiegają spękaniom odbitym.

Krok 4: Wypełnianie i zagęszczanie struktury

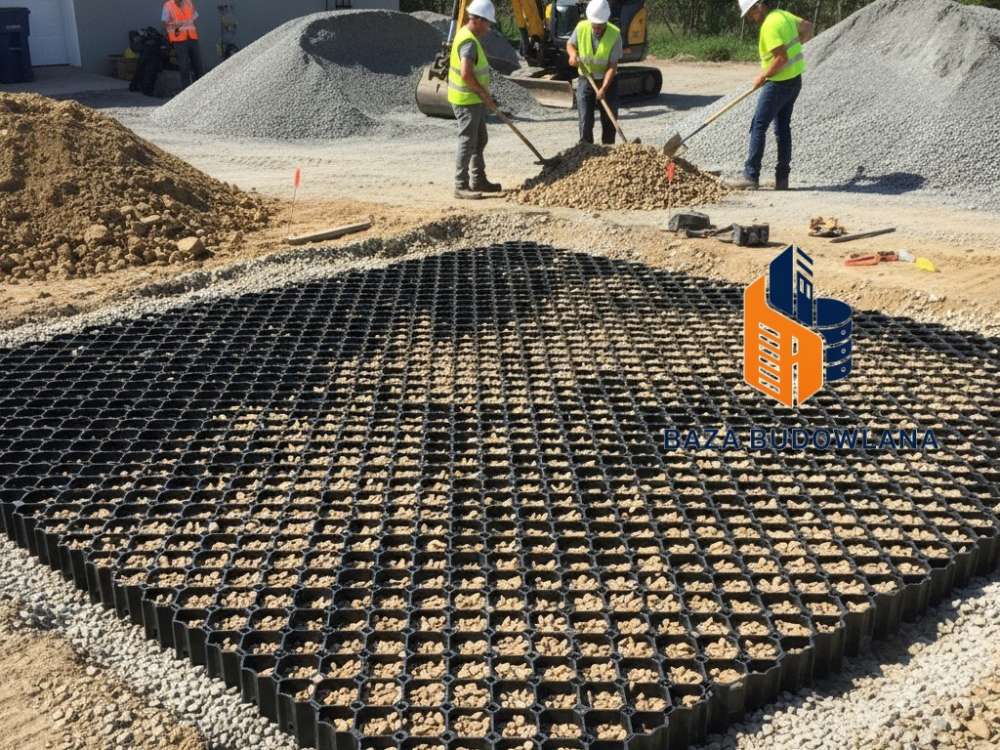

Komórki rozłożonej geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. należy wypełnić odpowiednim materiałem. Najczęściej stosuje się kruszywo łamane o uziarnieniu ciągłym. Proces wypełniania powinien odbywać się "od czoła", aby maszyny budowlane poruszały się już po zasypanej części geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją..

Wysypanie kruszywa z nadmiarem ok. 2-5 cm ponad krawędź komórek (zapas na zagęszczenie).
Wyrównanie powierzchni mechanicznie lub ręcznie.
Zagęszczanie warstwami za pomocą zagęszczarki wibracyjnej do momentu uzyskania wymaganego wskaźnika zagęszczenia (Is).

Krok 5: Wykończenie nawierzchni

W zależności od przeznaczenia obiektu, ostatnim etapem jest ułożenie warstwy ścieralnej. Może to być kolejna warstwa kruszywa o drobniejszej frakcji, kostka brukowa, beton lub asfalt. W przypadku nawierzchni bitumicznych, zastosowanie znajduje wspomniany wcześniej geokompozytGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. lub siatka szklana, które znacząco wydłużają żywotność warstwy wierzchniej, przejmując naprężenia rozciągające.

Prawidłowo wykonana stabilizacja z użyciem geosyntetyków gwarantuje trwałość konstrukcji nawet na gruntach słabonośnych i torfiastych, eliminując konieczność kosztownej wymiany całego podłoża gruntowego.
