Podbudowa drogi technicznej

Wymagania materiałowe i sprzętowe

Prawidłowe wykonanie podbudowy drogi technicznej wymaga zastosowania materiałów o wysokiej odporności na obciążenia dynamiczne oraz odpowiedniego parku maszynowego. Droga techniczna, ze względu na przewidywany ruch ciężkiego sprzętu budowlanego, musi charakteryzować się znacznie wyższą nośnością niż standardowa droga dojazdowa.

Etap 1: Przygotowanie koryta i stabilizacja podłoża

Pierwszym krokiem jest wykonanie wykopu (korytowania) na głębokość zależną od rodzaju gruntu rodzimego, zazwyczaj od 40 do 60 cm. Dno wykopu musi zostać wyrównane i zagęszczone z zachowaniem spadków poprzecznych (ok. 2-3%), co umożliwi odpływ wody z niższych warstw konstrukcyjnych.

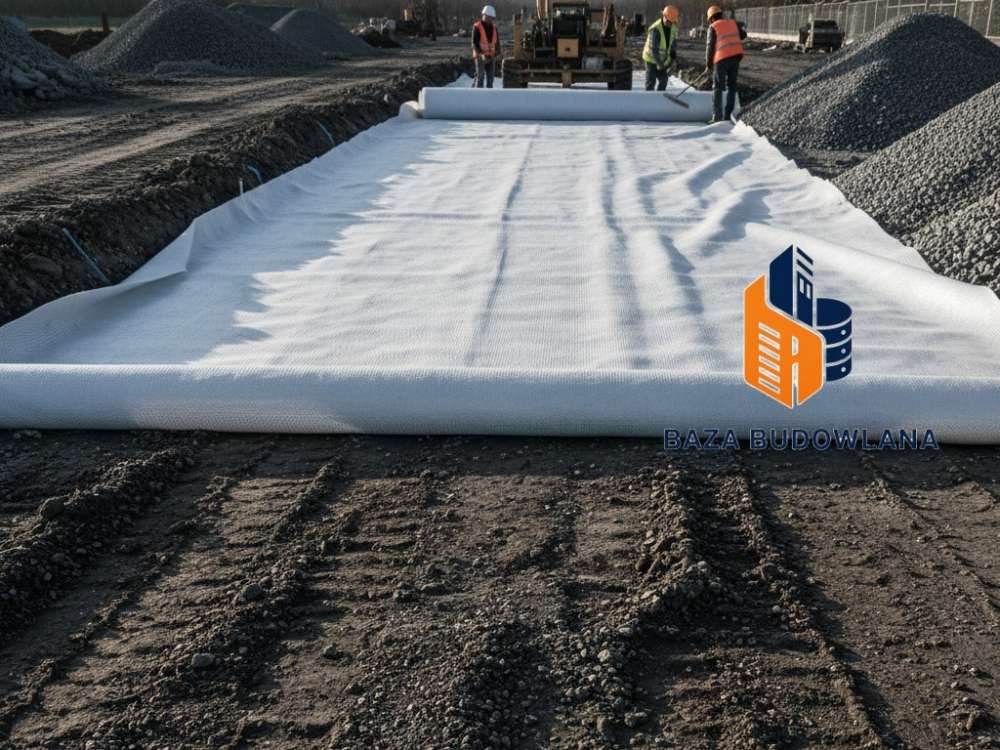

W przypadku wystąpienia gruntów słabonośnych, kluczowe jest zastosowanie geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. pod drogę. Pełni ona funkcję separacyjną, uniemożliwiając przenikanie drobnych cząstek gruntu (np. gliny) do warstw kruszywa, co jest najczęstszą przyczyną utraty stabilności drogi. Jeśli przewidywane są ekstremalne obciążenia, na tym etapie układa się geotkaninę drogową o wysokiej wytrzymałości na rozciąganie.

Etap 2: Wzmocnienie konstrukcji geosyntetykami

Aby zapobiec deformacjom strukturalnym, na przygotowanym i odseparowanym podłożu należy rozłożyć geosiatkę drogową. Proces ten przebiega następująco:

• Rozwinięcie rolek geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. z zachowaniem zakładów o szerokości minimum 30-50 cm.
• Napięcie siatki w celu wyeliminowania pofałdowań.
• Punktowe przytwierdzenie do podłoża (np. szpilkami stalowymi), aby uniknąć przesuwania podczas wysypywania kruszywa.

Zastosowanie geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. pozwala na mechaniczne zazębienie się kruszywa w oczkach siatki, co tworzy sztywną płytę fundamentową zdolną do przenoszenia dużych nacisków osiowych maszyn budowlanych.

Etap 3: Układanie i klinowanie warstw kruszywa

Konstrukcja podbudowy pod drogę dojazdową o charakterze technicznym składa się z dwóch zasadniczych warstw mineralnych:

1. Warstwa dolna (zasadnicza): Rozścielenie tłucznia o frakcji 31.5-63 mm na grubość ok. 25-35 cm. Materiał należy rozkładać równomiernie, unikając segregacji frakcji.
2. Zagęszczanie wstępne: Wykonanie kilku przejazdów walcem wibracyjnym.
3. Warstwa górna (klinująca): Naniesienie warstwy klińca (0-31.5 mm) o grubości ok. 10-15 cm. Zadaniem tego materiału jest wypełnienie wolnych przestrzeni w grubszym tłuczniu i „zamknięcie” nawierzchni.

Etap 4: Zagęszczanie końcowe i profilowanie

Ostatnim etapem jest finalne zagęszczanie, które powinno trwać do momentu ustania efektu „fali” przed walcem oraz braku widocznych osiadań pod kołami ciężkiego sprzętu. Podczas zagęszczania zaleca się delikatne zraszanie kruszywa wodą, co ułatwia klinowanie się ziaren i zwiększa gęstość objętościową struktury.

Prawidłowo wykonana podbudowa drogi technicznej powinna być wyprowadzona powyżej poziomu otaczającego terenu, aby uniknąć jej zalewania przez wody opadowe. Tak przygotowane rozwiązanie gwarantuje bezawaryjną eksploatację drogi nawet w trudnych warunkach pogodowych i przy intensywnym natężeniu ruchu transportowego.

Geosyntetyki w konstrukcji podbudowy dróg technicznych

Wybór odpowiednich materiałów do wzmocnienia podłoża jest kluczowy dla zapewnienia trwałości drogi technicznej, szczególnie w miejscach o niskiej nośności gruntu rodzimego. Poniżej przedstawiamy szczegółowe zestawienie rozwiązań, parametrów oraz produktów dostępnych na polskim rynku budowlanym.

Rodzaje geosyntetyków stosowanych w drogownictwie:

• GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. igłowane – wykonane z włókien polipropylenowych lub poliestrowych, doskonałe do separacji i filtracji.
• GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. termozgrzewalne – charakteryzują się większą sztywnością i mniejszą wodoprzepuszczalnością niż igłowane.
• GeotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. polipropylenowe – o wysokiej wytrzymałości na rozciąganie, stosowane głównie do wzmacniania podbudowy.
• GeotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. poliestrowe – cechują się niskim pełzaniem, idealne do stabilizacji nasypów.
• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. dwuosiowe (sztywne) – stabilizują kruszywo poprzez mechaniczne klinowanie ziaren.
• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. trójosiowe – zapewniają niemal izotropowy rozkład naprężeń w warstwie kruszywa.
• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. jednokierunkowe – przeznaczone głównie do zbrojenia skarp i oporowych ścian gruntowych.
• GeokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. (geokomórki) gładkie – przestrzenny system ograniczający przemieszczanie się gruntu.
• GeokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. teksturowane – zwiększają tarcie między ścianką komórki a wypełnieniem.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe – łączą funkcję filtrowania i odprowadzania wody w płaszczyźnie materiału.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. wzmacniające – połączenie geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. z geowłókniną, oferujące separację i zbrojenie jednocześnie.
• GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. HDPE – bariery nieprzepuszczalne stosowane przy ochronie wód gruntowych.
• GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. bentonitowe (GCL) – samouszczelniające maty do izolacji przeciwwodnej.
• Geomatki przeciwerozyjne – chronią powierzchnie skarp przed wypłukiwaniem gruntu.
• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. asfaltowe – stosowane między warstwami bitumicznymi w celu redukcji spękań odbitych.
• Geoworki – elementy stosowane przy budowie tymczasowych przegród i umocnień brzegowych.
• Biowłókniny – naturalne materiały ulegające biodegradacji, wspierające wegetację roślin na nasypach.
• Georury – rury drenarskie otoczone filtrem geosyntetycznym.
• Geopasma – taśmy o wysokiej wytrzymałości używane w inżynierii lądowej.
• Geosyntetyczne bariery gliniaste – nowoczesne uszczelnienia kompozytowe.

Podstawowe parametry techniczne geosyntetyków:

1. Wytrzymałość na rozciąganie (kN/m) – określa maksymalną siłę, jaką materiał może przenieść wzdłuż i wszerz.
2. Wydłużenie przy zerwaniu (%) – wskazuje elastyczność materiału i jego zdolność do adaptacji do osiadań.
3. Odporność na przebicie statyczne (CBR) – kluczowa przy ocenie odporności na uszkodzenia podczas wysypywania kruszywa.
4. Współczynnik wodoprzepuszczalności – definiuje zdolność do odprowadzania wody prostopadle do płaszczyzny.
5. Gramatura (g/m²) – masa jednostkowa materiału, często skorelowana z jego grubością i trwałością.
6. Wielkość porów (O90) – parametr decydujący o zdolnościach filtracyjnych i zatrzymywaniu drobnych frakcji gruntu.
7. Sztywność radialna – istotna w przypadku geosiatek stabilizujących kruszywo.
8. Odporność na promieniowanie UV – określa czas, przez jaki materiał może być wystawiony na działanie słońca przed zakryciem.
9. Wskaźnik uszkodzeń instalacyjnych – parametr określający spadek wytrzymałości po kontakcie z ostrym kruszywem.
10. Trwałość chemiczna i biologiczna – odporność na substancje zawarte w gruncie oraz mikroorganizmy.

Nazwy handlowe popularne w Polsce:

Zastosowanie powyższych materiałów pozwala na znaczną redukcję grubości warstw kruszywa w podbudowie drogi technicznej, co bezpośrednio przekłada się na oszczędności finansowe oraz skrócenie czasu realizacji inwestycji.
