Podbudowa pod drogę dojazdową

Definicja i rola podbudowy w konstrukcji drogi dojazdowej

Podbudowa pod drogę dojazdową stanowi kluczowy element konstrukcyjny nawierzchni, umiejscowiony pomiędzy podłożem gruntowym a warstwą ścieralną (np. kostką brukową, asfaltem czy betonem). Jej głównym zadaniem jest przejęcie obciążeń ruchowych i ich równomierne rozłożenie na podłoże gruntowe w taki sposób, aby nie przekroczyć nośności gruntu rodzimego oraz uniknąć trwałych odkształceń struktury drogi.

Poprawnie zaprojektowana podbudowa pełni również funkcje mrozochronne i drenażowe. Chroni ona wyższe warstwy przed negatywnym wpływem wysadzin mrozowych oraz umożliwia odprowadzenie wód opadowych infiltrujących przez warstwy wierzchnie, co bezpośrednio przekłada się na trwałość i bezpieczeństwo eksploatacji obiektu budowlanego.

Wpływ słabej nośności podłoża gruntowego na trwałość nawierzchni

Słaba podbudowa gruntowa, charakteryzująca się niskim modułem odkształcenia, jest jedną z najczęstszych przyczyn awarii dróg dojazdowych. W przypadku gruntów spoistych, takich jak gliny czy piaski gliniaste, oraz gruntów o wysokim poziomie zwierciadła wody gruntowej, dochodzi do zjawiska osiadania i powstawania kolein. Niewystarczająca nośność podłoża skutkuje pękaniem warstw bitumicznych oraz klawiszowaniem i zapadaniem się elementów drobnowymiarowych, takich jak kostka brukowa.

W celu niwelacji tych problemów konieczne jest zastosowanie odpowiednich metod stabilizacji lub wzmocnienia, które pozwolą na uzyskanie wymaganych parametrów zagęszczenia i nośności (wyrażonych wskaźnikiem zagęszczenia I_s oraz modułem odkształcenia E₂).

Klasyfikacja i rodzaje materiałów stosowanych w podbudowach

Podbudowy dzieli się ze względu na sztywność konstrukcji oraz rodzaj użytego spoiwa. Wybór konkretnego rozwiązania zależy od przewidywanej kategorii ruchu (KR1-KR7) oraz warunków gruntowo-wodnych.

Zastosowanie geosyntetyków w wzmacnianiu podbudowy

W nowoczesnym budownictwie komunikacyjnym, zgodnie z normą PN-EN ISO 10318, powszechnie wykorzystuje się geosyntetyki w celu optymalizacji grubości warstw podbudowy oraz poprawy ich trwałości. Wyróżnia się kilka kluczowych rozwiązań:

• GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. drogowa: Pełni funkcję separacyjną i filtracyjną. Zapobiega mieszaniu się czystych kruszyw podbudowy z drobnymi cząstkami gruntu rodzimego, co jest kluczowe dla zachowania właściwości nośnych konstrukcji. Jest to standardowe rozwiązanie zapobiegające zapadaniu się nawierzchni z kostki i bruku.

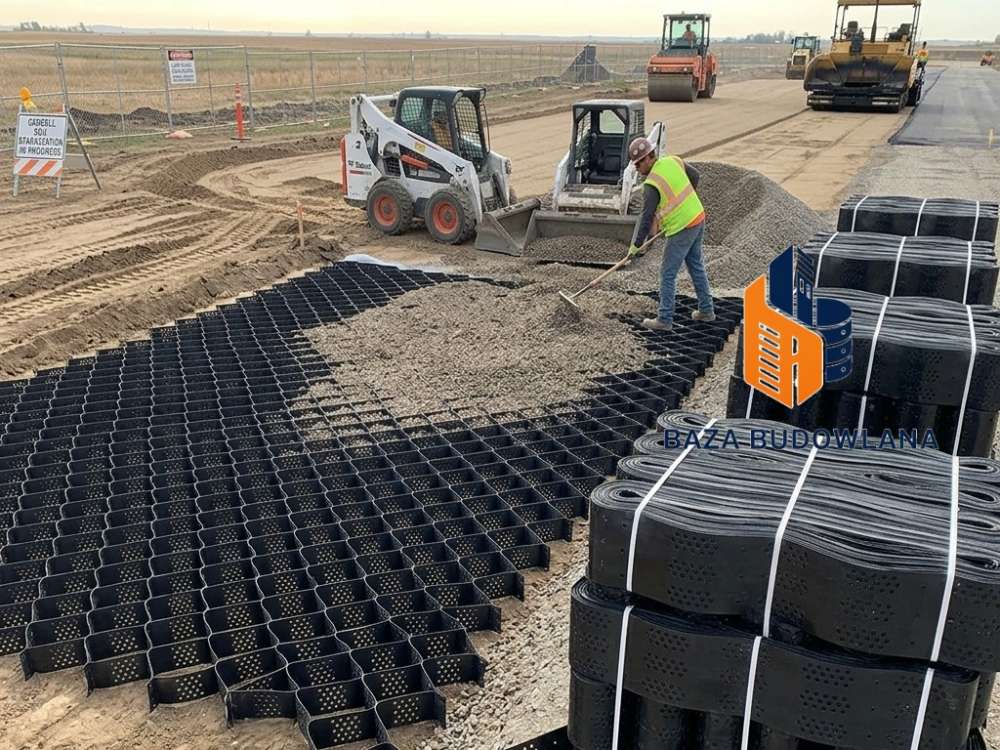

• GeokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. (geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska.): Służą do zbrojenia podbudowy poprzez klinowanie ziaren kruszywa w oczkach siatki, co tworzy tzw. warstwę skrępowaną, znacznie zwiększając sztywność układu.
• Materac geosyntetyczny: Stosowany w ekstremalnie trudnych warunkach gruntowych. Materac geosyntetyczny składa się zazwyczaj z kilku warstw geosyntetyków wypełnionych kruszywem, tworząc sztywną platformę roboczą zdolną do przenoszenia bardzo dużych obciążeń na słabonośne warstwy torfów lub namułów.

Technologia wykonania podbudowy krok po kroku

Proces budowy podbudowy pod drogę dojazdową wymaga zachowania rygorystycznych reżimów technologicznych:

1. Korytowanie: Usunięcie warstwy humusu i wykonanie wykopu o głębokości wynikającej z projektu technicznego.
2. Przygotowanie podłoża: Wyrównanie i zagęszczenie dna wykopu. Na tym etapie często układa się geowłókninę do wzmocnienia podbudowy, aby odizolować warstwę konstrukcyjną od podłoża.
3. Warstwa mrozochronna/odsączająca: Wykonana z piasku lub pospółki o grubości zazwyczaj 15-30 cm.
4. Podbudowa zasadnicza: Rozkładanie kruszywa łamanego (np. frakcji 0-31.5 mm lub 0-63 mm) warstwami o grubości nieprzekraczającej 20 cm po zagęszczeniu. Każda warstwa musi być zagęszczona mechanicznie (walce, zagęszczarki płytowe).
5. Profilowanie i zagęszczanie końcowe: Nadanie odpowiednich spadków podłużnych i poprzecznych (min. 1-2%) w celu zapewnienia sprawnego spływu wody.

Normy techniczne i wymagania jakościowe

Wszystkie materiały i procesy związane z wykonywaniem podbudowy pod drogi dojazdowe podlegają krajowym i europejskim specyfikacjom technicznym. Do najważniejszych należą:

• PN-EN 13242: Kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w obiektach budowlanych i budownictwie drogowym.
• WT-4 2010: Warunki Techniczne – Mieszanki niezwiązane do dróg krajowych (dokument odniesienia dla jakości kruszyw).
• PN-S-06102: Drogi samochodowe. Podbudowy z kruszyw stabilizowanych mechanicznie.

Podstawowym parametrem kontrolnym podczas odbioru prac jest moduł odkształcenia pierwotnego E₁ oraz wtórnego E₂, wyznaczany za pomocą płyty statycznej VSS. Wymagana wartość stosunku E₂/E₁ (wskaźnik odkształcenia) dla poprawnie zagęszczonej podbudowy z kruszyw nie powinna zazwyczaj przekraczać 2.2, co świadczy o właściwym zagęszczeniu materiału i stabilności konstrukcji.
