Izolacje poziome fundamentów

Voltex przewidziano do stosowania pod płytami żelbeto­wymi (izolacja płyty fundamentowej) o grubości co najmniej 10 cm - w przypadku jego instalacji bezpośrednio na zagęszczonym podłożu grun­towym. W przypadku zastosowania podkładu z chudego betonu - grubość płyty żelbetowej powinna wynosić co najmniej 15 cm. Jeśli w wyniku przeprowadzonych badań wody gruntowej zostanie stwierdzone jej nadmierne za­nieczyszczenie, należy stosować Voltex CR.

W warunkach występowania ciśnienia hydrostatyczne­go, Voltex powinien być instalowany pod ławami i że­brami płyt fundamentowych tak, jak na rysunkach A 1.6, A 1.7 lub A 1.8. Przy braku naporu wody Voltex może być instalowany tylko na ścianach budowli tak, jak na ry­sunkach A 1.9, A 1.10, A 1.11.

Przed ułożeniem Voltexu należy we właściwy sposób przygotować podłoże. Z pewnym wyprzedzeniem nale­ży również zaizolować podszybia wind, studzienki, ko­mory, żebra płyt i głowice pali, wyprowadzając z tych elementów zakłady Voltexu dla połączenia z zasadniczą powierzchnią izolacji tak, aby tworzyły ciągłe, nieprze­rwane pasmo izolacyjne.

Sposób układania VOLTEX'u.

 1.1 Przygotowanie podłoża pod izolację płyty fundamentowej

Podłożem Voltexu może być podkład betonowy, za­gęszczony grunt lub warstwa zagęszczonego kruszywa. Podłoże gruntowe lub warstwę kruszywa należy wy­równać i zagęścić do ID powyżej 85%. Powinno się sto­sować kruszywo poniżej 18 mm.

1.2 Instalacja izolacji płyty fundamentowej

Voltex należy układać na właściwie przygotowanym podłożu ciemniejszą stroną do góry. Sąsiednie pa­sma należy zakładać na siebie na co najmniej 10 cm, a zakłady końców pasm przesuwać wzajemnie o co naj­mniej 30 cm (rys. A 1.1). Voltex w miejscach połączeń spina się zszywkami lub przybija do podłoża. W ten sposób zapobiegnie się możliwości jego przemieszcze­nia przed i w trakcie wylewania betonu (rys. A 1.2). Je­śli płyta jest wykonywana etapami, Voltex z wcześniej­szego etapu powinien rozciągać się co najmniej 30 cm poza krawędź płyty już wylanej (rys. A 1.3). Pozwoli to na wykonanie zakładu i prawidłowe połączenie z na­stępną sekcją płyty. We wszystkie przerwy robocze w betonowaniu należy zamontować taśmę Waterstop-RX (rys. A 1.3).

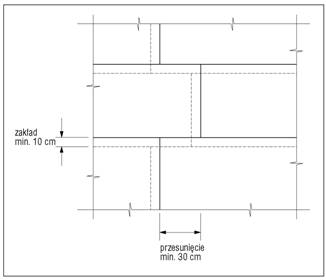

Rys. A 1.1. Układanie Voltexu na 10 cm zakład (zakłady końco­we przesunięte wzajemnie o co najmniej 30 cm).

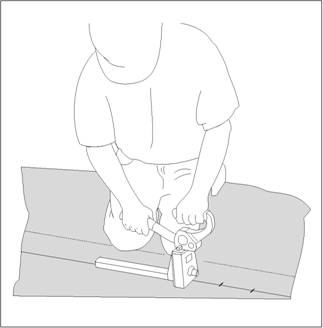

Rys. A 1.2. Spinanie zakładów sąsiednich pasm Voltexu w trakcie układania izolacji płyty fundamentowej przy użyciu mechanicznego zszywacza przemysłowego.

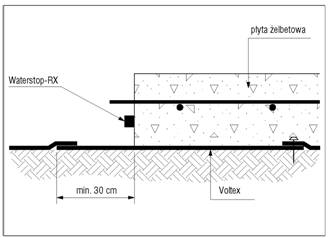

Rys. A 1.3. Miejsca połączeń betonu mijają zakłady Voltexu o co najmniej 30 cm.
