Stabilizacja i wzmocnienie podłoża gruntowego — kompleksowe wytyczne inżynieryjne

Słaba nośność podłoża gruntowego stanowi krytyczny problem w budownictwie lądowym, prowadząc do niekontrolowanego osiadania, powstawania kolein oraz pękania warstw konstrukcyjnych. Zgodnie z normą PN-EN ISO 10318, współczesna inżynieria opiera się na zastosowaniu geosyntetyków, które eliminują konieczność kosztownej, pełnej wymiany gruntu. Dobór odpowiedniej metody zależy od parametrów granulometrycznych, poziomu wód gruntowych oraz przewidywanych obciążeń eksploatacyjnych.

Główne metody stabilizacji podłoża gruntowego

• Zagęszczanie mechaniczne (dynamiczne, statyczne) — poprawa gęstości i nośności gruntów niespoistych przez walcowanie, ubijanie, zagęszczanie dynamiczne (np. płytą wibracyjną, walcem). Stosowane przy gruntach piaszczystych i żwirowych; ograniczone skutecznością na gruntach organicznych i torfach. .

• Stabilizacja spoiwami (cement, wapno, popioły lotne) — mieszanie gruntu z cementem lub wapnem (na sucho lub na mokro) w celu zwiększenia wytrzymałości i sztywności; stosowana przy nasypach, podbudowach drogowych i tam, gdzie wymagana jest trwała poprawa parametrów mechanicznych. .

• Stabilizacja chemiczna i modyfikacja (iniekcje, mieszanie głębokie) — iniekcje żywic, cementowo‑wapienne kolumny mieszane na miejscu (deep mixing) do poprawy nośności i zmniejszenia osiadania; użyteczne przy ograniczonej możliwości wymiany gruntu. .

• Wymiana gruntu (pełna lub częściowa) — usunięcie słabego gruntu i zastąpienie go warstwami nośnymi (kruszywo, piasek stabilizowany); najpewniejsza, ale kosztowna metoda. .

• Kolumny kamienne i kolumny cementowe (stone columns, vibro‑replacement) — tworzenie kolumn z kruszywa lub mieszanki cementowej w gruncie w celu zwiększenia nośności i drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.; efektywne przy gruntach spoistych i organicznych. .

• Geosyntetyki (geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska., geotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne., geokomórkiGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu., geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe) — wzmacnianie warstw nasypowych i podbudów, separacja gruntów, poprawa rozkładu obciążeń; często stosowane w kombinacji z cienszą warstwą kruszywa, co obniża koszty materiałowe. .

• Prefabrykowane dreny pionowe (PVD) i konsolidacja przyspieszona — przy gruntach spoistych z wysokim poziomem wód gruntowych do przyspieszenia konsolidacji i zmniejszenia osiadania przed budową nasypu. .

Kryteria doboru metody — co najpierw sprawdzić

• Typ gruntu i jego parametry: granulometria, zawartość organiczna, wskaźnik plastyczności, stopień nasycenia.

• Poziom i warunki wód gruntowych: obecność parcia hydrostatycznego ogranicza niektóre rozwiązania.

• Wymagania nośności i dopuszczalne osiadanie: projektowa nośność, dopuszczalne przemieszczenia i czas realizacji.

• Dostępność materiałów i sprzętu oraz koszty: wymiana gruntu vs. geosyntetyki vs. iniekcje.

• Ograniczenia środowiskowe i logistyczne: hałas, wibracje, dostęp do placu budowy. .

Klasyfikacja i funkcje geosyntetyków w stabilizacji podłoża

W procesie wzmacniania terenu kluczowe jest rozróżnienie między separacją, filtracją a zbrojeniem. Każdy z poniższych produktów pełni inną rolę w systemie stabilizacji:

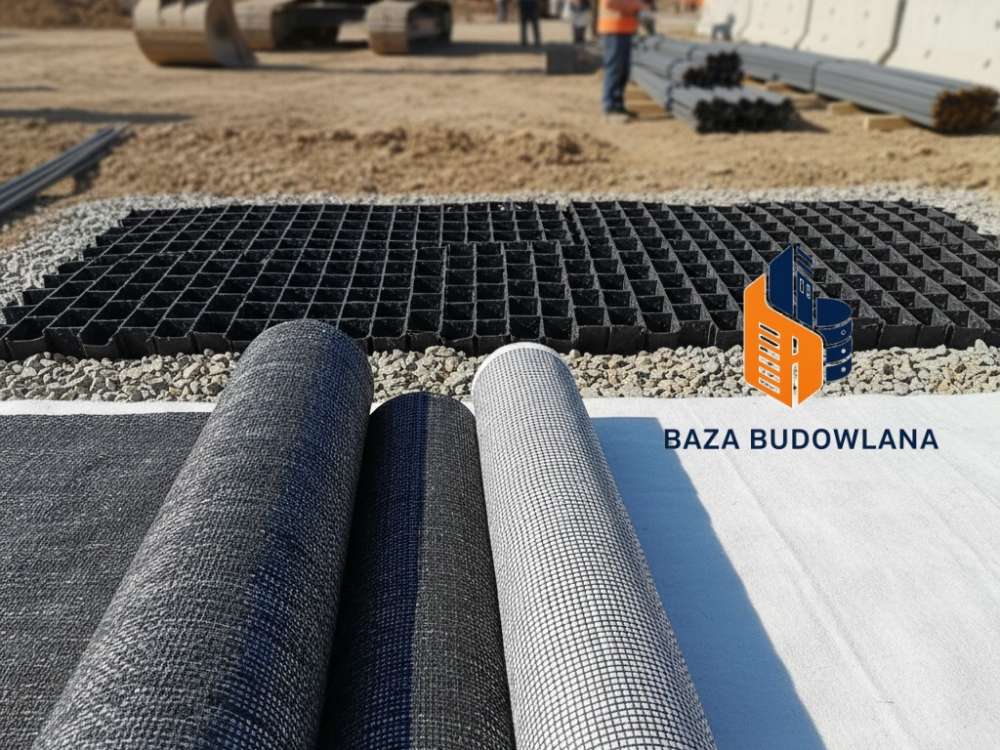

• GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu.: Płaski geosyntetyk wytwarzany z włókien polimerowych łączonych mechanicznie (igłowanie) lub termicznie. Jej głównym zadaniem jest separacja warstw (np. tłucznia od podłoża rodzimego) oraz filtracja. Stosowanie geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. pod tłuczeń zapobiega mieszaniu się kruszywa z miękkim gruntem, co jest najczęstszą przyczyną utraty nośności dróg dojazdowych.
• GeotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. drogowa: W przeciwieństwie do geowłóknin, charakteryzuje się strukturą tkaną, co zapewnia znacznie wyższą wytrzymałość na rozciąganie przy niskim wydłużeniu. Jest stosowana jako zbrojenie dolnych warstw nasypów i dróg na gruntach o bardzo niskim parametrze CBR.
• GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. o sztywnych węzłach: Specjalistyczny materiał do zbrojenia gruntów ziarnistych. Mechanizm działania opiera się na blokowaniu ziaren kruszywa w oczkach siatki, co tworzy sztywną płytę współpracującą z gruntem. Idealna do budowy dróg technicznych przenoszących ciężki sprzęt.
• Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. (Geokomórka): Przestrzenny system w kształcie plastra miodu, który trójwymiarowo ogranicza materiał wypełniający. Jest to najbardziej zaawansowana forma stabilizacji, pozwalająca na redukcję grubości podbudowy o 20-50%.

Zastosowania praktyczne: Od podjazdów po obiekty specjalistyczne

Wybór systemu zależy od specyfiki inwestycji. Poniższa tabela przedstawia relacje między problemem a optymalnym rozwiązaniem produktowym:

Szczegółowa charakterystyka systemów komórkowych (GeokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją.)

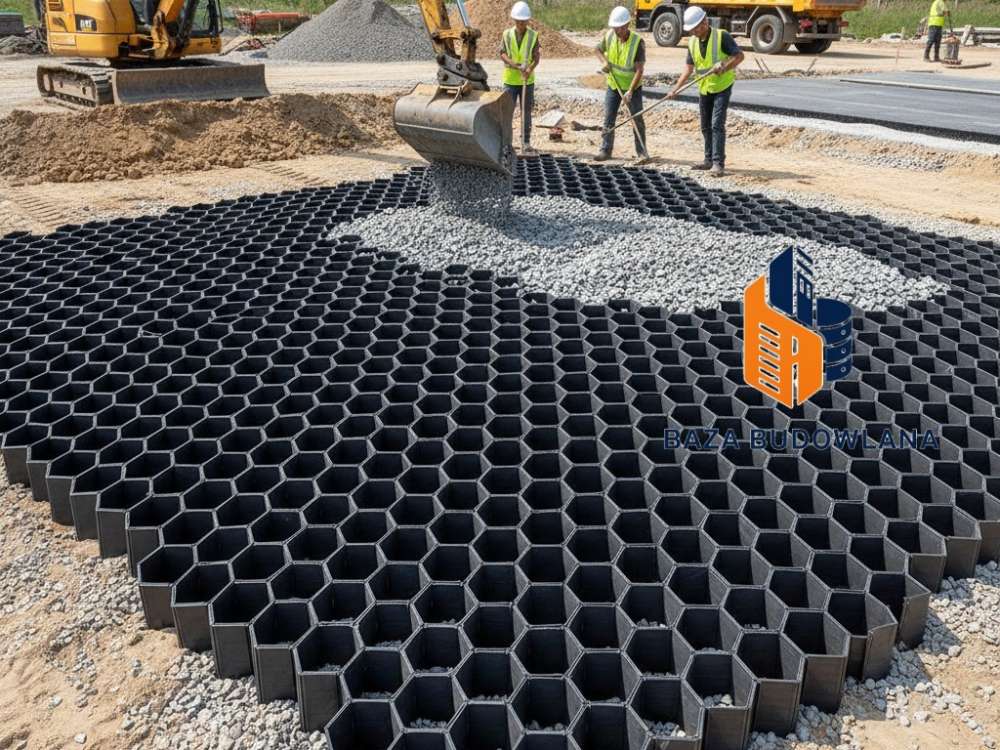

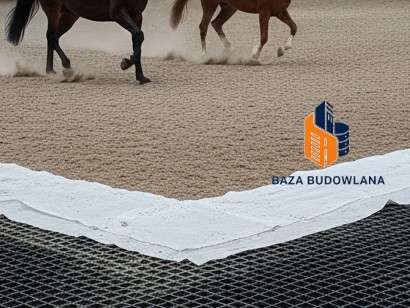

GeokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. drogowa wykonana z polietylenu o wysokiej gęstości (HDPE) wymusza na materiale wypełniającym (np. tłuczeń, pospółka) pracę w stanie skrępowania bocznego. Powoduje to wzrost modułu sprężystości warstwy. W przypadku stabilizacji podłoża stajni, geokrataGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. eliminuje problem "mieszania się" podłoża z odchodami i wodą opadową, co bezpośrednio przekłada się na higienę i zdrowie zwierząt.

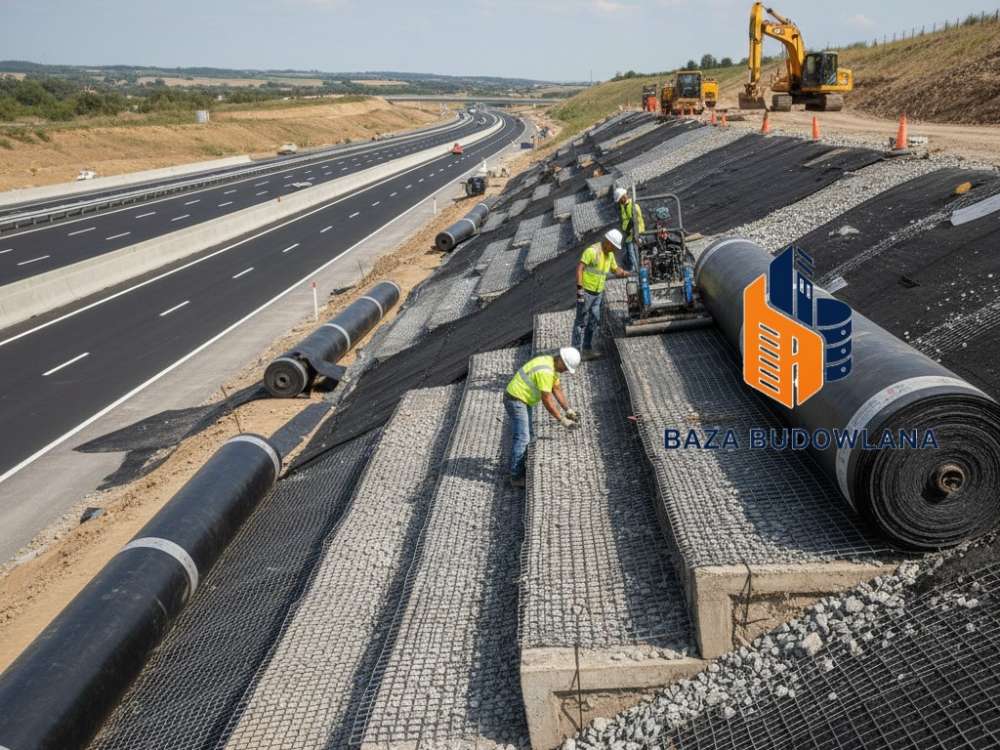

Przy stabilizacji skarp, geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. zapobiega zsuwaniu się warstwy wierzchniej pod wpływem grawitacji i opadów. Komórki zatrzymują materiał, a geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. ułożona pod spodem pozwala na swobodny odpływ wody, zapobiegając wypłukiwaniu drobnych cząstek gruntu.

Etapy wykonawcze i kontrola jakości

1. Korytowanie i profilowanie podłoża: Usunięcie humusu i wyrównanie terenu. Należy zachować spadki umożliwiające odprowadzenie wód.
2. Układanie warstwy separacyjnej: Rozłożenie geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. z odpowiednim zakładem (min. 30-50 cm). Jest to krytyczne dla trwałości całego systemu.
3. Montaż geosyntetyku zbrojącego: Rozciągnięcie sekcji geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. lub ułożenie geosiatki o sztywnych węzłachGeosiatka o sztywnych węzłach do gruntu to rodzaj geosyntetyku, który jest stosowany do wzmocnienia i stabilizacji podłoża. Wykonana jest z wytrzymałych włókien polipropylenowych lub poliestrowych, które są połączone ze sobą w sztywne węzły.. W przypadku geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. niezbędne jest jej zakotwienie szpilkami stalowymi lub z tworzywa.

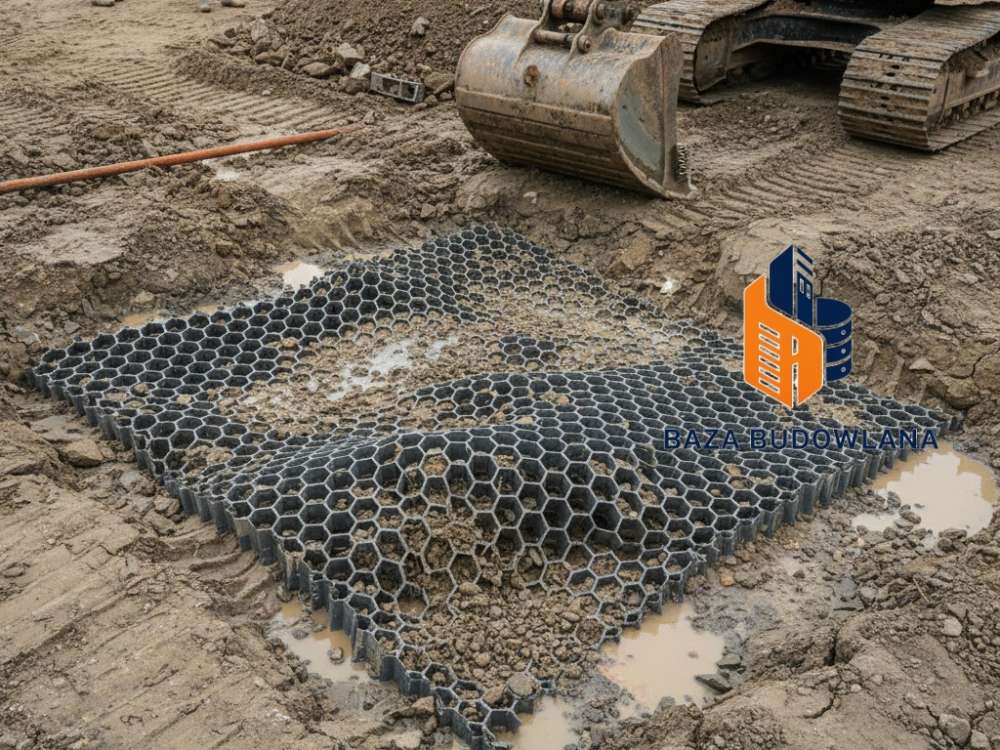

4. Zasypywanie i zagęszczanie: Wypełnienie komórek kruszywem metodą "od czoła", aby sprzęt nie jeździł po pustych sekcjach. Zagęszczanie mechaniczne walcami lub płytami wibracyjnymi do uzyskania wymaganego wskaźnika Is.

Najczęstsze błędy wykonawcze — jak ich uniknąć?

Brak właściwej stabilizacji często wynika z błędów na etapie montażu, a nie wad materiału:

• Niedostateczne zakłady: Brak zachowania zakładów między arkuszami geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. skutkuje "przebijaniem" miękkiego podłoża do warstwy tłucznia.
• Brak separacji: Ułożenie geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. bezpośrednio na miękkim gruncie bez geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. powoduje z czasem "tonięcie" kruszywa i zapychanie komórek błotem.
• Niewłaściwe wypełnienie: Stosowanie materiałów o zbyt drobnej frakcji lub kruszyw nieklinujących się w przypadku siatek o sztywnych węzłach.
• Uszkodzenia mechaniczne: Jazda ciężkim sprzętem bezpośrednio po niezasypanych geosyntetykach.

Stabilizacja podłoża spoiwami hydraulicznymi i chemicznymi

Poza metodami mechanicznymi z użyciem geosyntetyków, kluczowym elementem wzmacniania gruntów o bardzo niskiej nośności (szczególnie gruntów spoistych, ilastych i gliniastych) jest stabilizacja chemiczna. Proces ten polega na wymieszaniu gruntu rodzimego ze spoiwem w celu poprawy jego parametrów fizyko-mechanicznych. Stosuje się tu głównie:

• Wapno palone lub hydratyzowane: Najskuteczniejsze w przypadku gruntów bardzo wilgotnych i spoistych. Wapno osusza grunt poprzez reakcje egzotermiczne i zmienia jego strukturę z plastycznej na grudkowatą, ułatwiając zagęszczanie.
• Cement: Stosowany do stabilizacji gruntów niespoistych i mało spoistych. Tworzy sztywną matrycę, znacząco podnosząc wytrzymałość na ściskanie oraz moduł sprężystości podłoża.
• Spoiwa drogowe i popioły lotne: Mieszanki o spowolnionym czasie wiązania, pozwalające na dłuższą obróbkę materiału, często wykorzystywane przy budowie nasypów i warstw mrozoochronnych.

Kluczowe parametry geotechniczne i diagnostyka podłoża

Prawidłowe zaprojektowanie wzmocnienia wymaga operowania konkretnymi wartościami mierzalnymi. Brak analizy tych parametrów jest najczęstszą przyczyną niedoszacowania kosztów lub awarii konstrukcji. Do najważniejszych należą:

• Wskaźnik CBR (California Bearing Ratio): Określa nośność gruntu w relacji do kruszywa wzorcowego. Grunty o CBR poniżej 3% bezwzględnie wymagają zbrojenia geosyntetykami lub stabilizacji spoiwami.
• Wtórny moduł odkształcenia (E_v2): Wyznaczany za pomocą płyty statycznej VSS. Dla stabilnych podbudów dróg gminnych wartość ta powinna wynosić min. 80-100 MPa, a dla dróg krajowych powyżej 120-140 MPa.
• Wskaźnik zagęszczenia (I_s): Określa stopień dogęszczenia gruntu względem zagęszczenia maksymalnego ustalonego w próbie Proctora. Standardowo wymagany I_s dla warstw konstrukcyjnych wynosi od 0,97 do 1,03.
• Wskaźnik odkształcenia (I₀ = E_v2/E_v1): Informuje o jakości zagęszczenia warstwy. Wartość przekraczająca 2,2-2,5 świadczy o wadliwym wykonaniu podłoża lub jego nadmiernym zawilgoceniu.

Zarządzanie wodą a trwałość stabilizacji

Nawet najlepiej wzmocnione podłoże ulegnie degradacji bez sprawnego systemu odwodnienia. Woda jest głównym czynnikiem obniżającym kohezję gruntu i powodującym zjawisko wysadzinowości. Należy uwzględnić dodatkowe elementy systemowe:

• Warstwa mrozoochronna: Wykonana z materiałów niewysadzinowych (piasek, pospółka), chroniąca konstrukcję przed skutkami zamrażania i rozmrażania wody w porach gruntu.
• DrenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. podłużny i poprzeczny: Zastosowanie geowłóknin filtracyjnych owijających rury drenarskie zapobiega ich kolmatacji (zamulaniu) i zapewnia stałe obniżenie zwierciadła wody w korpusie drogowym.
• Rowy odwadniające i muldy: Niezbędne przy stabilizacji skarp geokratami, aby przejąć wodę spływającą powierzchniowo i skierować ją poza obszar wzmocnionego nasypu.

Normy techniczne i wymagania formalne

Realizacja prac musi być zgodna z aktualnymi standardami techniczno-prawnymi, co zapewnia bezpieczeństwo procesowe i projektowe. Do najważniejszych dokumentów należą:

PN-S-06103: Polska norma dotycząca robót ziemnych w budownictwie drogowym, określająca wymagania względem przydatności gruntów i metod ich zagęszczania. W przypadku stosowania geosyntetyków, kluczowa jest norma PN-EN 13249, która definiuje właściwości wymagane dla wyrobów stosowanych do budowy dróg i innych powierzchni obciążonych ruchem. Każdy materiał wprowadzony na budowę musi posiadać Deklarację Właściwości Użytkowych (DoP) oraz oznakowanie CE, potwierdzające parametry takie jak wytrzymałość na rozciąganie (kN/m) oraz wodoprzepuszczalność.

Trwałość i odporność starzeniowa materiałów polimerowych

Przy doborze geosyntetyków do wzmacniania podłoża należy uwzględnić parametry trwałościowe, które decydują o cyklu życia konstrukcji. Standardowo przyjmuje się projektowy okres eksploatacji wynoszący 50 lub 100 lat. Kluczowe parametry to:

• Odporność na czynniki chemiczne i biologiczne: Szczególnie istotna przy stabilizacji gruntów na terenach zanieczyszczonych lub o skrajnym pH (np. przy stosowaniu popiołów).
• Odporność na promieniowanie UV: Większość geosyntetyków wymaga przykrycia warstwą gruntu w ciągu maksymalnie 1-30 dni od ułożenia, aby zapobiec degradacji polimeru.
• Uszkodzenia instalacyjne: Współczynnik bezpieczeństwa uwzględniający uszkodzenia mechaniczne powstałe podczas wysypywania i zagęszczania kruszywa o ostrych krawędziach.
