Wzmocnienie podłoża nasypu na gruncie słabonośnym geosyntetykami

Wprowadzenie i problematyka słabej nośności podłoża

Budowa nasypów drogowych i kolejowych na gruntach o niskiej nośności, takich jak torfy, namuły, gytie czy luźne osady organiczne, wiąże się z ryzykiem wystąpienia nadmiernych osiadań oraz utraty stateczności konstrukcji. Słaba nośność podłoża gruntowego charakteryzuje się niską wytrzymałością na ścinanie i dużą ściśliwością, co przy braku odpowiedniego wzmocnienia prowadzi do deformacji podłoża pod ciężarem nasypu.

Zgodnie z normą PN-EN ISO 10318, geosyntetyki definiuje się jako produkty o strukturze płaskiej, przestrzennej lub pasmowej, wytwarzane z polimerów syntetycznych lub naturalnych. W procesie stabilizacji słabego podłoża pełnią one kluczowe funkcje: separację (zapobieganie mieszaniu się warstw), filtrację (odprowadzanie wody przy zatrzymaniu cząstek gruntu) oraz wzmocnienie (przejmowanie naprężeń rozciągających).

Klasyfikacja geosyntetyków w procesie wzmacniania

Wybór konkretnego rozwiązania zależy od parametrów geotechnicznych gruntu rodzimego oraz przewidywanego obciążenia nasypu. Poniżej przedstawiono zestawienie materiałów stosowanych w technologiach wzmacniania podłoża:

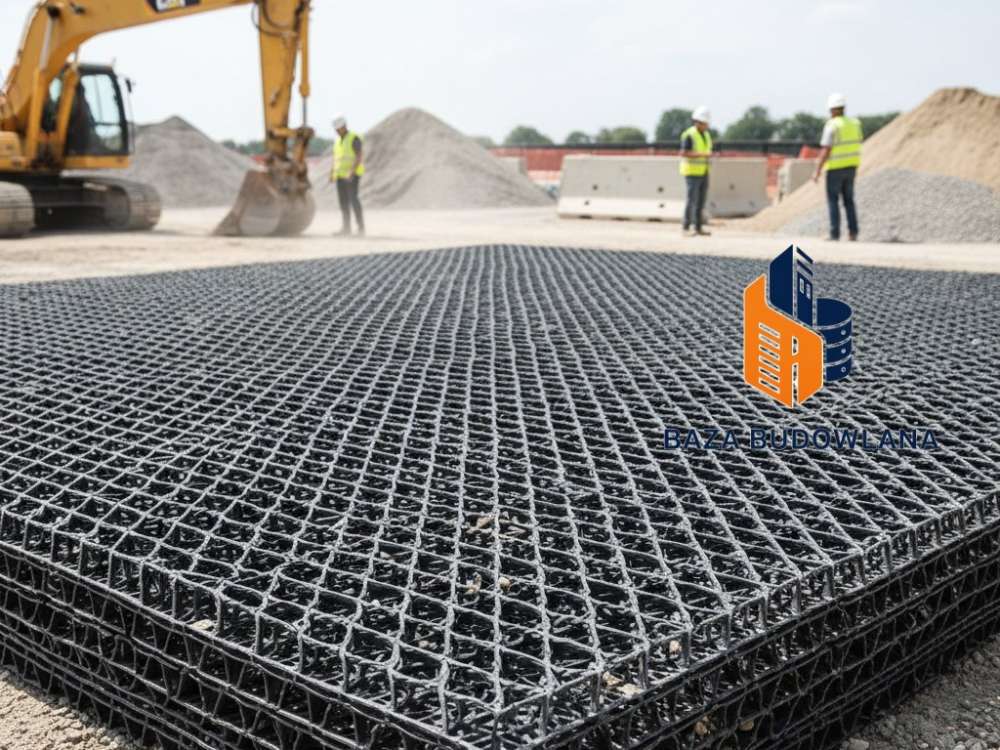

Materac geosyntetyczny jako kompleksowe rozwiązanie

W przypadku skrajnie słabych gruntów (np. namułów o miąższości kilku metrów) najskuteczniejszą metodą jest wykonanie materaca geosyntetycznego. Jest to warstwa konstrukcyjna o grubości zazwyczaj od 0,5 m do 1,0 m, składająca się z kruszywa zamkniętego w osłonie z geosyntetyków.

Relacja między komponentami materaca opiera się na efekcie "skrzynkowym". Dolna warstwa (geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. lub geotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. o wysokiej wytrzymałości PET) przejmuje siły rozciągające i oddziela materac od błotnistego podłoża. Wypełnienie z kruszywa łamanego, dodatkowo zbrojone geosiatkami, tworzy sztywną platformę roboczą, która rozkłada nacisk pionowy na znacznie większą powierzchnię gruntu słabonośnego. Dzięki temu unika się lokalnego "wypierania" gruntu spod nasypu.

Procedura wykonawcza wzmocnienia podłoża

1. Przygotowanie i wyrównanie:

   Prace należy rozpocząć od usunięcia karpiny i większych kamieni. Na gruntach bardzo słabych dopuszcza się pozostawienie darni, jeśli jej usunięcie mogłoby spowodować ugrzęźnięcie maszyn budowlanych. Powierzchnia musi być wolna od zastoin wody (jeśli to możliwe, należy wykonać rowy odwadniające).

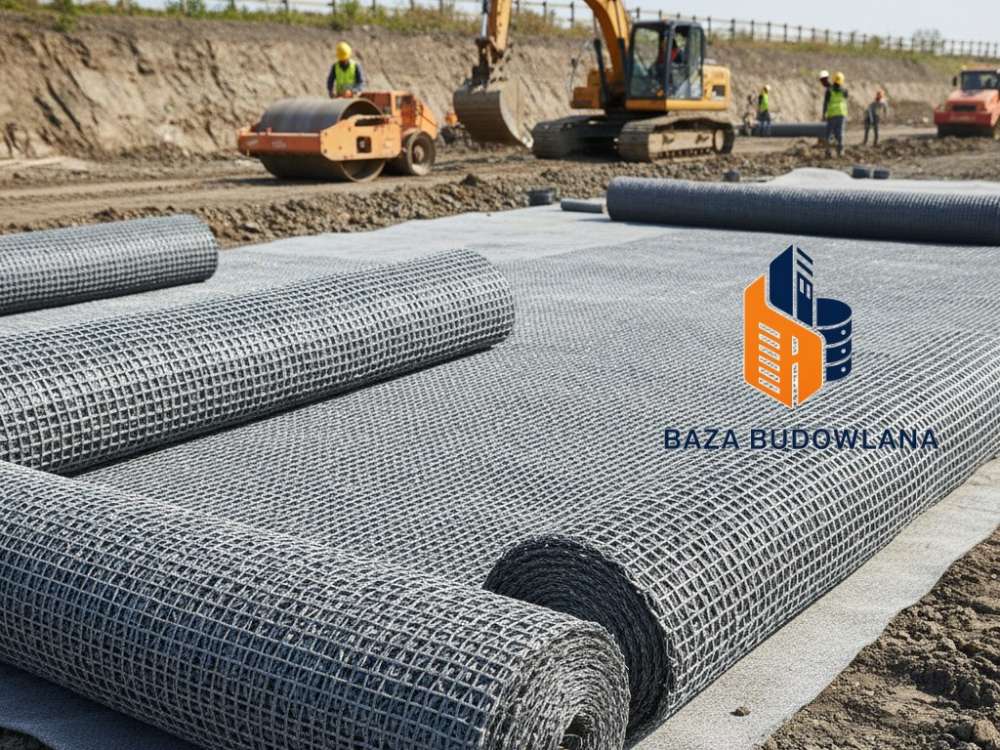

2. Układanie warstwy separacyjnej i wzmacniającej:

   Na dnie układa się geowłókninę lub wysokowytrzymałą geotkaninę PET. Arkusze należy rozwijać prostopadle do osi nasypu. Wymagane jest zachowanie zakładów o szerokości minimum 50 cm na gruntach odkształcalnych. W przypadku stosowania geotkanin PET o wysokich parametrach (Pdes > 200 kN/m), zakłady mogą wymagać zszywania lub łączenia zgodnie z instrukcją producenta.

3. Montaż geosiatek:

   W przypadku projektowania materaca wzmocnionego, na geowłókninę nakłada się geosiatkę dwuosiową. Musi być ona napięta tak, aby oczka ściśle przylegały do podłoża. Unieruchomienie następuje poprzez wstępne punktowe zasypanie kruszywem.

4. Wbudowanie kruszywa metodą "od czoła":

   Kruszywo (najlepiej łamane, o uziarnieniu 0-63 mm) wysypuje się na ułożone już warstwy i spycha spycharką przed siebie. Surowo zabrania się wjazdu pojazdami bezpośrednio po geosyntetyku, gdyż grozi to jego mechanicznym uszkodzeniem i przerwaniem ciągłości wzmocnienia.

5. Zagęszczanie i kontrola:

   Zagęszczanie odbywa się walcami wibracyjnymi (gładkimi lub okołkowanymi, zależnie od typu kruszywa). Pierwsza warstwa nad geosyntetykiem nie powinna być zagęszczana z pełną energią wibracji, aby nie uszkodzić materiału zbrojącego. Kolejne warstwy zagęszcza się do uzyskania wskaźnika Is ≥ 0,98 lub modułu odkształcenia E2 określonego w projekcie.

Zasady poprawnej współpracy materiałów

• Zazębienie kruszywa: Skuteczność geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. zależy od klinowania się ziaren kruszywa w jej oczkach. Rozmiar oczka geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. musi być dostosowany do frakcji kruszywa (zazwyczaj d50 kruszywa powinno być zbliżone do wymiaru oczka).
• Minimalna grubość przykrycia: Pierwsza warstwa kruszywa nad geosyntetykiem nie może być cieńsza niż 30 cm po zagęszczeniu, aby zapewnić ochronę przed uszkodzeniami od kół pojazdów budowlanych.
• Odporność chemiczna i UV: W gruntach organicznych (torfy) należy stosować geosyntetyki odporne na środowisko kwaśne (np. polipropylen PP lub poliester PET ze specjalnymi powłokami). Czas ekspozycji na słońce przed zasypaniem nie powinien przekraczać 14 dni.

Poprawnie wykonane wzmocnienie przy użyciu geosyntetyków pozwala na skrócenie czasu budowy nasypu poprzez eliminację konieczności całkowitej wymiany gruntu, co jest rozwiązaniem znacznie tańszym i szybszym w realizacji.

Wzmocnienie podłoża nasypu na gruncie słabonośnym geosyntetykami

Wybór odpowiedniego materiału do stabilizacji podłoża zależy od parametrów geotechnicznych gruntu, przewidywanych obciążeń oraz funkcji, jaką geosyntetyk ma pełnić w konstrukcji nasypu. Poniżej przedstawiono szczegółowe zestawienie rodzajów produktów, kluczowych parametrów technicznych oraz najpopularniejszych marek dostępnych na polskim rynku budowlanym.

Rodzaje produktu stosowane we wzmacnianiu podłoża

• GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. nietkane igłowane – stosowane głównie do separacji i filtracji.
• GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. nietkane termozgrzewalne – o zwiększonej sztywności początkowej.
• GeotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. polipropylenowe (PP) – wysokowytrzymałe materiały do separacji i zbrojenia.
• GeotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. poliestrowe (PET) – charakteryzujące się niską pełzliwością pod obciążeniem.
• GeokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. (geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska.) dwuosiowe – o sztywnych węzłach, idealne do stabilizacji kruszywa.
• GeokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. (geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska.) jednoosiowe – stosowane do zbrojenia stromych skarp i murów oporowych.
• GeokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. wieloosiowe (trójkątne/heksagonalne) – zapewniające izotropowy rozkład naprężeń.
• Geokomórki (geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. komórkowe) – trójwymiarowe systemy ograniczające boczny rozpływ gruntu.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. wzmacniająco-filtracyjne – połączenie geosiatek z geowłókniną.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe – do odprowadzania wody z korpusu nasypu.
• Geomaty przeciwerozyjne – chroniące powierzchnię nasypów przed wymywaniem.
• GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. HDPE/LDPE – stosowane jako bariery nieprzepuszczalne w nasypach hydrotechnicznych.
• Maty bentonitowe (GCL) – samouszczelniające warstwy izolacyjne.
• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. szklane – stosowane często w warstwach bitumicznych dojazdów do nasypów.
• GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. bazaltowe – o bardzo wysokiej odporności termicznej i mechanicznej.
• Geopłyty drenażowe – stosowane w trudnych warunkach odwodnieniowych.
• Geoworki (geobagi) – do stabilizacji strefy przyczółkowej i podstawy nasypu.
• Geotuby – wielkogabarytowe elementy do formowania rdzenia nasypu w terenach zalewowych.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. antykapilarne – zapobiegające podciąganiu wilgoci w głąb nasypu.
• Taśmy geosyntetyczne – do zbrojenia gruntu w systemach ścian oporowych.

Podstawowe parametry techniczne geosyntetyków:

• Wytrzymałość na rozciąganie [kN/m] – określana w kierunku podłużnym i poprzecznym.
• Wydłużenie przy maksymalnym obciążeniu [%] – definiuje odkształcalność materiału.
• Moduł sztywności (moduł sieczny) – kluczowy dla ograniczenia osiadań przy małych odkształceniach.
• Odporność na przebicie statyczne (CBR) [N] – odporność na uszkodzenia podczas wbudowywania kruszywa.
• Wodoprzepuszczalność w płaszczyźnie prostopadłej [m/s] – zdolność do filtrowania wody.
• Charakterystyczna wielkość porów (O90) [μm] – zdolność do zatrzymywania cząstek gruntu.
• Gramatura (masa powierzchniowa) [g/m²] – parametr pomocniczy określający gęstość wyrobu.
• Wytrzymałość długookresowa (z uwzględnieniem pełzania) – istotna dla trwałości konstrukcji (np. 50-100 lat).
• Współczynnik uszkodzeń instalacyjnych – redukcja wytrzymałości wynikająca z kontaktu z grubym kruszywem.
• Odporność na czynniki chemiczne i biologiczne – trwałość w agresywnym środowisku gruntowym (pH).

Nazwy handlowe popularne w Polsce:

• Tensar (np. TriAx, SS, RE)
• SecugridSECUGRID to geosiatka układania na gruncie. Siatka geotechniczna SECUGRID jest wykonana z jednorodnego polipropylenu PP (SECUGRID Q1) lub z jednorodnego poliestru PET (SECUGRID Q6).Geosiatki SECUGRID mają postać płaskiej kraty ze sztywnymi węzłami łączonymi metodą spawania. (Naue)
• MiragridGeosiatka dwukierunkowa o elastycznych węzłach, geosiatka poliestrowa pokryta polimerową warstwą ochronną. Geosiatka do stabilizacji i wzmacniania gruntu. (TenCate)
• Fortrac (Huesker)
• Stabilenka (Huesker)
• PolyfeltGeowłokniny Polyfelt z włókien ciągłych, stanowiące bazę większości z wymienionych produktów, wyróżniają się najlepszymi parametrami mechanicznymi i hydraulicznymi spośród wszystkich znanych obecnie geosyntetyków, absolutną jednorodnością jakościową oraz najkorzystniejszymi parametrami ekonomicznymi przy właściwym zastosowaniu. (TenCate)
• TyparGeowłókniny Typar SF to izotropowe, termicznie łączone włókniny polipropylenowe z włókien ciągłych, stosowane do separacji, filtracji, drenażu, ochrony i wzmocnienia podłoża w drogownictwie oraz budownictwie inżynieryjnym. Dzięki wysokiemu modułowi początkowemu, jednorodności i dużej rozciągliwości zapewniają stabilną filtrację pod obciążeniem oraz odporność na uszkodzenia montażowe. (DuPont/Berry)
• GeolonGeotkanina Geolon to rodzaj materiału geosyntetycznego, który składa się z ciągłych włókien poliestrowych lub polipropylenowych utkanego w jednolitą strukturę. Geolon jest powszechnie stosowany w budownictwie jako materiał geosyntetyczny w celu wzmacniania gruntów, stabilizacji nawierzchni, izolacji i ochrony przed erozją. (TenCate)
• HaTelit (Huesker)
• Armatex (Machina-TST)
• CombigridGeokompozyt Combigrid to nowoczesny materiał geosyntetyczny, fabrycznie zespolony z geowłókniną, który zrewolucjonizował sposób wzmacniania i stabilizacji gruntów w budownictwie. Jest to produkt kompozytowy, składający się z geosiatki o sztywnych węzłach oraz zintegrowanej z nią geowłókniny, co pozwala na jednoczesne pełnienie kilku funkcji: zbrojenia, separacji, filtracji, a w niektórych przypadkach również drenażu. (Naue)
• Enkagrid (Bonar/Low & Bonar)
• Terram (Terram/Berry)
• Bontec (Bonar)
• Stratagrid (Strata)
• MacGrid (Maccaferri)
• RockGrid (TenCate)
• Incomat (Huesker)
• BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. (Cetco)
• NeoloyPRS-NEOLOY® to system komórkowy opracowany i wyprodukowany przez PRS Geo-Technologies Ltd. Jest to system geokomórek składający się z pasów polimerowych zgrzewanych ultradźwiękami. Paski są rozkładane na miejscu i tworzą trójwymiarową matrycę w kształcie plastra miodu, która jest następnie wypełniana materiałem ziarnistym, takim jak żwir, piasek lub pospółka kamienna. (PRS)
• T-Net (Tegra)
• TenCate Bidim
• Rawmat
• Naue Filtermat
• HaTe (Huesker)
• Fornit (Huesker)
• Duorit (Huesker)
• Basetex (Huesker)
• Televev
• Alvatech
