Materac geosyntetyczny

Definicja i charakterystyka materaca geosyntetycznego

Materac geosyntetyczny jest złożoną strukturą inżynierską, składającą się z jednej lub kilku warstw zbrojenia geosyntetycznego oraz odpowiednio zagęszczonego materiału ziarnistego (kruszywa). Stanowi on fundamentowy element konstrukcyjny stosowany w celu poprawy parametrów geotechnicznych podłoża, szczególnie w sytuacjach, gdy występuje słaba nośność podłoża gruntowego. Mechanizm działania materaca opiera się na stworzeniu sztywnej platformy roboczej, która redystrybuuje obciążenia pionowe na większą powierzchnię, minimalizując osiadania różnicowe i zapobiegając wypieraniu gruntów słabych.

Zgodnie z klasyfikacją zawartą w normie PN-EN ISO 10318, materace geosyntetyczne wykorzystują synergiczne działanie różnych materiałów, takich jak geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska., geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. oraz opcjonalnie geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych.. Kluczowym aspektem jest interakcja pomiędzy uziarnieniem kruszywa a oczkami geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska., co prowadzi do zablokowania cząstek gruntu i wzrostu sztywności całego układu.

Rodzaje i komponenty materacy geosyntetycznych

W zależności od wymagań projektowych oraz specyfiki inwestycji, materace geosyntetyczne można podzielić na kilka typów pod względem ich budowy i zastosowanych materiałów:

• Materace jednowarstwowe: Stosowane przy umiarkowanych obciążeniach, składające się z jednej warstwy zbrojenia (zazwyczaj geosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. dwukierunkowa) i warstwy kruszywa.
• Materace wielowarstwowe (kanapkowe): Złożone z kilku warstw geosyntetyków przedzielonych warstwami kruszywa o grubości od 15 do 50 cm. Taka struktura charakteryzuje się bardzo wysoką sztywnością giętną.
• Materace komórkowe: Wykorzystujące geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. (geosyntetyki przestrzenne), które ograniczają boczny ruch kruszywa, co jest szczególnie istotne na gruntach o bardzo niskim module odkształcenia.

Podstawowe komponenty wchodzące w skład materaca to:

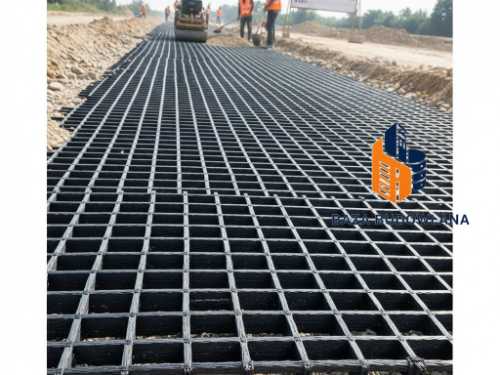

• GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. o sztywnych węzłach: Preferowana ze względu na wysoką efektywność blokowania kruszywa w węzłach, co zapewnia stabilność wymiarową konstrukcji.

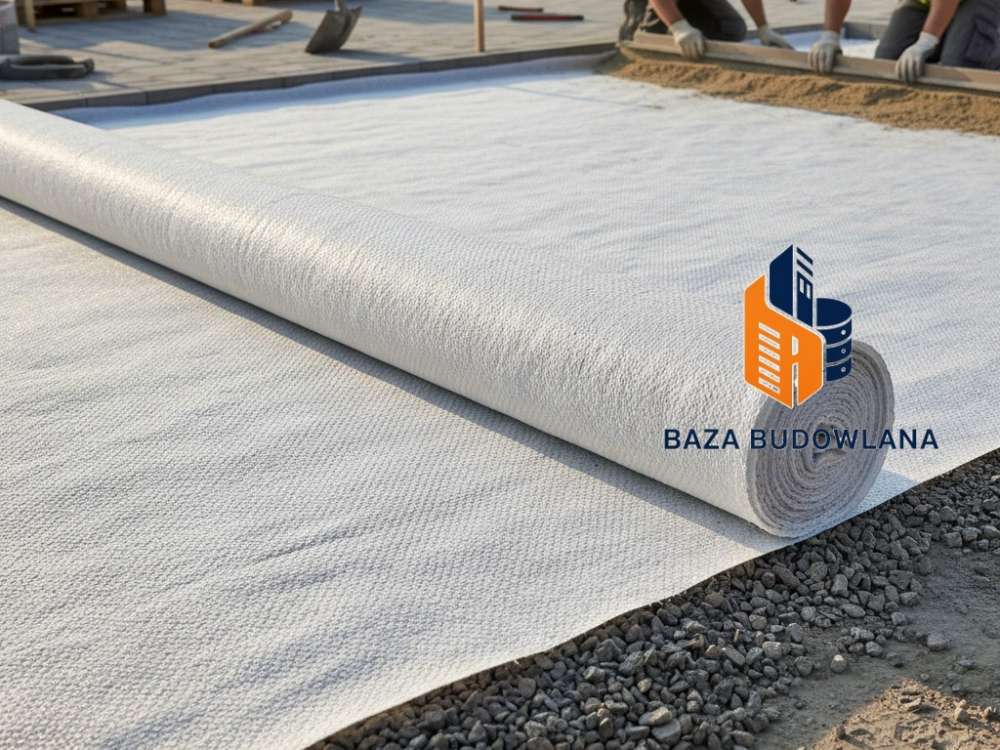

• GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. separacyjna: Układana na styku gruntu rodzimego i materaca, aby zapobiec migracji drobnych cząstek gruntu słabego do warstwy czystego kruszywa, co mogłoby pogorszyć właściwości drenażowe i mechaniczne materaca.
• Wypełnienie ziarniste: Najczęściej kruszywo łamane, pospółka lub piasek grubootożysty, o uziarnieniu dostosowanym do wielkości oczek geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska..

Mechanizm pracy i funkcje materaca

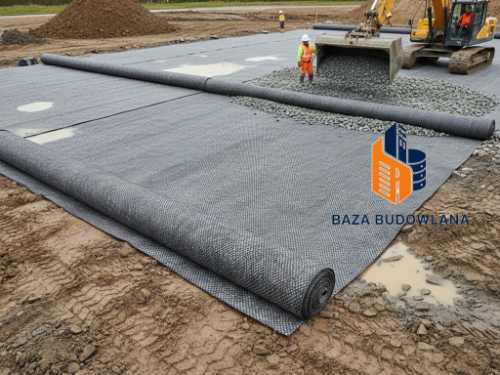

Głównym zadaniem materaca geosyntetycznego jest wzmocnienie podłoża nasypu na gruncie słabonośnym. Proces ten realizowany jest poprzez trzy kluczowe funkcje:

1. Efekt napiętej membrany: W przypadku wystąpienia lokalnych osiadań, geosyntetyk przejmuje siły rozciągające, redukując nacisk pionowy na grunt znajdujący się poniżej.
2. Skrępowanie boczne (Confinement): GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. drogowa lub dwukierunkowa ogranicza możliwość bocznego przemieszczania się ziaren kruszywa pod wpływem obciążeń dynamicznych i statycznych.
3. Zwiększenie nośności (Bearing capacity improvement): Poprzez zmianę układu naprężeń, materac pozwala na bezpieczne posadowienie obiektów inżynierskich na gruntach organicznych, takich jak torfy czy namuły.

Zastosowanie materacy geosyntetycznych w budownictwie

Materace geosyntetyczne znajdują szerokie zastosowanie w inżynierii lądowej i wodnej. Do najczęstszych obszarów aplikacji należą:

• Budownictwo drogowe: Jako stabilna podbudowa pod drogę dojazdową, autostrady oraz drogi ekspresowe budowane na terenach podmokłych.
• Kolejnictwo: Wzmocnienie podtorza w celu redukcji drgań i zapobiegania deformacjom torowiska.
• Obiekty kubaturowe: Fundamentowanie hal przemysłowych i magazynów w trudnych warunkach gruntowych zamiast kosztownego palowania.
• Wały przeciwpowodziowe i nasypy: Zapewnienie stateczności globalnej konstrukcji ziemnych.

Parametry techniczne i normy

Projektowanie i dobór materiałów do budowy materaca geosyntetycznego musi odbywać się w oparciu o aktualne normy techniczne oraz parametry wytrzymałościowe. Kluczowe zestawienie parametrów przedstawia poniższa tabela:

Zalety stosowania materacy geosyntetycznych

Wykorzystanie technologii materacy geosyntetycznych w porównaniu do metod tradycyjnych (wymiana gruntu, palowanie) niesie ze sobą szereg korzyści techniczno-ekonomicznych:

• Redukcja kosztów: Znaczne ograniczenie objętości niezbędnej wymiany gruntu oraz brak konieczności utylizacji urobku słabonośnego.
• Szybkość realizacji: Montaż geosyntetyków i układanie warstw kruszywa jest procesem wysoce zmechanizowanym i szybkim.
• Ograniczenie zużycia kruszyw naturalnych: Dzięki zbrojeniu możliwe jest zredukowanie grubości warstw konstrukcyjnych przy zachowaniu tych samych parametrów nośności.
• Poprawa trwałości: Zastosowanie materiałów takich jak geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. drogowa zapewnia separację i drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów., co chroni konstrukcję przed przedwczesną degradacją.

Podsumowując, materac geosyntetyczny jest nowoczesnym i efektywnym rozwiązaniem problemu słabej podbudowy gruntowej. Jego poprawna implementacja, poparta obliczeniami stateczności i właściwym doborem geosyntetyków, pozwala na bezpieczną i ekonomiczną realizację najbardziej wymagających projektów infrastrukturalnych.
