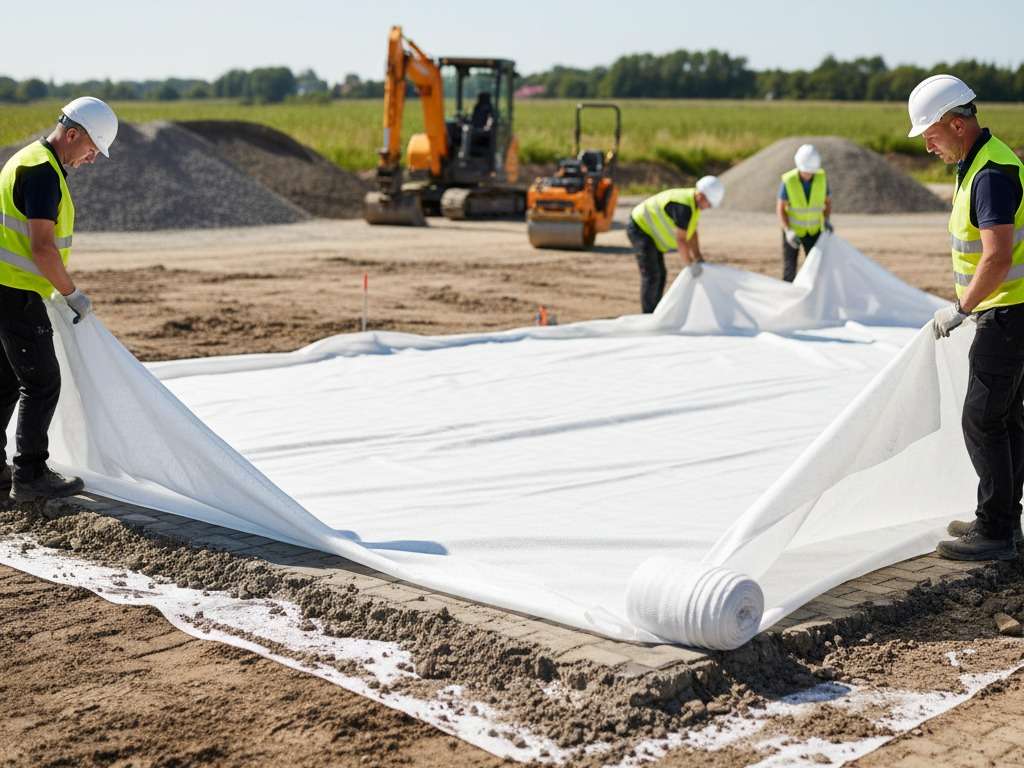

Niewystarczająca nośność podłoża gruntowego stanowi jedno z najpoważniejszych wyzwań inżynieryjnych podczas realizacji inwestycji drogowych oraz budowy nawierzchni z kostki brukowej. Słaba podbudowa gruntowa, charakteryzująca się niskimi parametrami modułu odkształcenia, bezpośrednio przyczynia się do powstawania deformacji trwałych, takich jak koleiny, wysadzenia mrozowe czy osiadania strukturalne. Jako rzeczoznawca budowlany wskazuję, że kluczem do zapewnienia wieloletniej trwałości nawierzchni jest skuteczna stabilizacja gruntu oraz odcięcie warstw konstrukcyjnych od podłoża rodzimego.
Wzmocnienie podbudowy drogowej wymaga zastosowania materiałów, które nie tylko zwiększą sztywność układu, ale również zapewnią skuteczną filtrację i separację. W procesie projektowania i wykonawstwa należy zwrócić szczególną uwagę na następujące aspekty:
- Stabilizacja mechaniczna: Ograniczenie przemieszczania się ziaren kruszywa pod wpływem obciążeń dynamicznych.
Separacja warstw: Uniemożliwienie przenikania frakcji drobnych (np. glin, pyłów) z gruntu rodzimego do warstwy nośnej podbudowy, co zapobiega jej tzw. "zakolmatowaniu".- Redukcja grubości warstw: Możliwość optymalizacji kosztów poprzez zmniejszenie objętości niezbędnego kruszywa przy zachowaniu tych samych parametrów nośności.
W profesjonalnym wykonawstwie standardem stała się geotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. polipropylenowa. Materiał ten charakteryzuje się wysoką wytrzymałością na rozciąganie przy stosunkowo niskim wydłużeniu, co pozwala na efektywne zbrojenie dolnych warstw konstrukcji drogi. W przypadku szczególnie trudnych warunków wodno-gruntowych, gdzie wymagana jest nie tylko separacja, ale i wyjątkowa trwałość, najlepszym rozwiązaniem jest produkt TyparGeowłókniny Typar SF to izotropowe, termicznie łączone włókniny polipropylenowe z włókien ciągłych, stosowane do separacji, filtracji, drenażu, ochrony i wzmocnienia podłoża w drogownictwie oraz budownictwie inżynieryjnym. Dzięki wysokiemu modułowi początkowemu, jednorodności i dużej rozciągliwości zapewniają stabilną filtrację pod obciążeniem oraz odporność na uszkodzenia montażowe. SF-32. Jest to termicznie spajana geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. o wysokim module początkowym, która doskonale sprawdza się przy budowie dróg dojazdowych oraz parkingów.
Prawidłowo wykonana podbudowa pod kostkę brukową z wykorzystaniem geosyntetyków, takich jak TyparGeowłókniny Typar SF to izotropowe, termicznie łączone włókniny polipropylenowe z włókien ciągłych, stosowane do separacji, filtracji, drenażu, ochrony i wzmocnienia podłoża w drogownictwie oraz budownictwie inżynieryjnym. Dzięki wysokiemu modułowi początkowemu, jednorodności i dużej rozciągliwości zapewniają stabilną filtrację pod obciążeniem oraz odporność na uszkodzenia montażowe. SF-32, gwarantuje, że nawierzchnia pozostanie równa i stabilna nawet pod dużym obciążeniem kołowym. Zastosowanie tych rozwiązań technologicznych eliminuje ryzyko mieszania się piasku podsypkowego z gruntem spoistym, co jest najczęstszą przyczyną zapadania się kostki. Inwestycja w odpowiednie materiały wzmacniające na etapie robót ziemnych jest wielokrotnie tańsza niż późniejsze naprawy i rewaloryzacja zdeformowanej nawierzchni.
Rodzaje geosyntetyków stosowanych do wzmacniania słabego podłoża
Skuteczna stabilizacja gruntów o niskiej nośności wymaga zastosowania materiałów, które przejmą naprężenia rozciągające lub trwale odseparują warstwy konstrukcyjne. W nowoczesnym budownictwie inżynieryjnym dobór geosyntetyku jest uzależniony od specyfiki problemu gruntowego oraz przewidywanych obciążeń eksploatacyjnych.
- GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. separacyjno-filtracyjne (np. TyparGeowłókniny Typar SF to izotropowe, termicznie łączone włókniny polipropylenowe z włókien ciągłych, stosowane do separacji, filtracji, drenażu, ochrony i wzmocnienia podłoża w drogownictwie oraz budownictwie inżynieryjnym. Dzięki wysokiemu modułowi początkowemu, jednorodności i dużej rozciągliwości zapewniają stabilną filtrację pod obciążeniem oraz odporność na uszkodzenia montażowe. SF-32): Jest to jeden z najczęściej wybieranych materiałów do pracy ze słabym podłożem. Dzięki unikalnej strukturze cienkich, termicznie łączonych włókien, geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. ta zapewnia doskonałą separację, uniemożliwiając mieszanie się kruszywa z miękkim gruntem rodzimym. Jej wysoki moduł początkowy pozwala na natychmiastową aktywację przy minimalnych odkształceniach, co jest kluczowe dla zachowania integralności podbudowy.
- GeotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. polipropylenowe: Charakteryzują się regularnym splotem włókien, co przekłada się na bardzo wysoką wytrzymałość na rozciąganie. Są stosowane przede wszystkim tam, gdzie priorytetem jest funkcja zbrojenia (wzmocnienia). GeotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. polipropylenowa pozwala na rozłożenie obciążeń punktowych na znacznie większą powierzchnię, co minimalizuje ryzyko powstawania kolein i osiadań różnicowych.
- GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. (geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego.) o sztywnych węzłach: Wykorzystywane do mechanicznej stabilizacji kruszywa. Działają na zasadzie blokowania ziaren materiału kamiennego w oczkach siatki, co tworzy tzw. warstwę skrępowaną. Jest to rozwiązanie komplementarne wobec geowłóknin, często stosowane w układach warstwowych w celu uzyskania maksymalnej sztywności konstrukcji.
- GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych.: Połączenie geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. z geosiatką lub geotkaniną. Tego typu produkty łączą zalety obu materiałów – zapewniają jednocześnie separację, filtrację oraz wysoką wytrzymałość mechaniczną, co jest szczególnie istotne na terenach podmokłych i torfowych.
Właściwy dobór powyższych materiałów pozwala na znaczne ograniczenie kosztów inwestycji poprzez redukcję grubości warstw kruszywa oraz wydłużenie okresu bezawaryjnej eksploatacji nawierzchni. Jako inżynier rekomenduję, aby przy bardzo słabych parametrach gruntu (CBR < 3%) zawsze rozważać zastosowanie geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. o wysokiej odporności na uszkodzenia mechaniczne, takiej jak TyparGeowłókniny Typar SF to izotropowe, termicznie łączone włókniny polipropylenowe z włókien ciągłych, stosowane do separacji, filtracji, drenażu, ochrony i wzmocnienia podłoża w drogownictwie oraz budownictwie inżynieryjnym. Dzięki wysokiemu modułowi początkowemu, jednorodności i dużej rozciągliwości zapewniają stabilną filtrację pod obciążeniem oraz odporność na uszkodzenia montażowe. SF-32, która zachowuje swoje właściwości nawet podczas intensywnego zagęszczania grubego kruszywa.
W procesie wzmacniania słabej podbudowy gruntowej kluczowe znaczenie ma zastosowanie odpowiednio dobranych geosyntetyków, które pozwalają na znaczące zwiększenie nośności terenu oraz optymalizację kosztów inwestycji poprzez ograniczenie konieczności głębokiej wymiany gruntu.
- GeotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. polipropylenowa – to materiał o wysokiej wytrzymałości i niskiej rozciągliwości, który pełni funkcję zbrojenia podłoża. Dzięki swojej strukturze skutecznie przejmuje naprężenia rozciągające i zapewnia równomierny rozkład obciążeń dynamicznych, co jest niezbędne w trudnych warunkach gruntowych, np. przy budowie dróg i parkingów.
- GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. TyparGeowłókniny Typar SF to izotropowe, termicznie łączone włókniny polipropylenowe z włókien ciągłych, stosowane do separacji, filtracji, drenażu, ochrony i wzmocnienia podłoża w drogownictwie oraz budownictwie inżynieryjnym. Dzięki wysokiemu modułowi początkowemu, jednorodności i dużej rozciągliwości zapewniają stabilną filtrację pod obciążeniem oraz odporność na uszkodzenia montażowe. SF-32 – zaawansowany produkt firmy DuPont, produkowany w technologii termicznego spajania. Pełni podwójną rolę: separacyjną, zapobiegając mieszaniu się warstwy kruszywa z miękkim podłożem, oraz filtracyjną, umożliwiając swobodny przepływ wody przy jednoczesnym zatrzymywaniu drobnych cząstek gruntu.
Zastosowanie tych rozwiązań gwarantuje stabilizację podłoża, zapobiega powstawaniu kolein oraz osiadaniu konstrukcji, co bezpośrednio przekłada się na dłuższą żywotność nawierzchni i wydajność systemów drenażowych. Dzięki wysokiej odporności mechanicznej, geosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. te stanowią barierę ochronną, która utrzymuje integralność wszystkich warstw konstrukcyjnych przez wiele lat.
W przypadku ekstremalnie niskich parametrów nośności gruntu rodzimego, zaawansowanym rozwiązaniem technicznym jest materac z geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. komórkowej. Jest to przestrzenny system stabilizacji, który dzięki efektowi "uwięzienia" kruszywa w trójwymiarowych komórkach, tworzy sztywną platformę roboczą. Taka konstrukcja pozwala na znaczące zwiększenie modułu odkształcenia podłoża oraz redukcję naprężeń przekazywanych na słabą podbudowę.
Prawidłowe wykonanie materaca wymaga integracji z materiałami separacyjnymi, aby zapobiec migracji drobnych cząstek gruntu do warstwy wzmacniającej. W tym procesie kluczową rolę odgrywają:
- GeotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. polipropylenowa – ułożona u podstawy materaca pełni funkcję zbrojenia o wysokiej wytrzymałości, która przejmuje siły rozciągające i zapobiega zagłębianiu się komórek geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. w miękkie podłoże.
- GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. TyparGeowłókniny Typar SF to izotropowe, termicznie łączone włókniny polipropylenowe z włókien ciągłych, stosowane do separacji, filtracji, drenażu, ochrony i wzmocnienia podłoża w drogownictwie oraz budownictwie inżynieryjnym. Dzięki wysokiemu modułowi początkowemu, jednorodności i dużej rozciągliwości zapewniają stabilną filtrację pod obciążeniem oraz odporność na uszkodzenia montażowe. SF-32 – zastosowana jako warstwa filtracyjna, zapewnia długofalową stabilizację poprzez separację warstw, chroniąc kruszywo wypełniające geokratęGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. przed kolmatacją (zamuleniem), co jest niezbędne dla zachowania odpowiedniego drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. i trwałości konstrukcji.
Materac z geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. komórkowej
Zastosowanie materaca z geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego. komórkowej w połączeniu z odpowiednio dobranymi geosyntetykami przynosi wymierne korzyści techniczne:
- Równomierne rozłożenie obciążeń – siły punktowe są rozpraszane na znacznie większą powierzchnię, co minimalizuje ryzyko osiadań różnicowych.
- Redukcja grubości konstrukcji – wysoka sztywność materaca pozwala na zmniejszenie łącznej grubości warstw podbudowy przy zachowaniu tych samych parametrów nośności.
- Zwiększenie żywotności nawierzchni – dzięki ograniczeniu zjawiska koleinowania oraz stabilizacji materiału ziarnistego wewnątrz komórek.
- Efektywność ekonomiczna – możliwość wykorzystania lokalnych materiałów do wypełnienia komórek, co redukuje koszty transportu kruszyw łamanych.
