Kruszenie betonu – diagnostyka, przyczyny i technologia kompleksowej naprawy struktur mineralnych
Kruszenie betonu to proces degradacji strukturalnej, objawiający się powierzchniowym lub głębokim rozluźnieniem matrycy cementowo-kruszywowej. Zjawisko to prowadzi do sukcesywnej utraty twardości, spadku nośności przekroju poprzecznego oraz odsłaniania zbrojenia, co w konsekwencji inicjuje korozję elektrochemiczną stali. Prawidłowa identyfikacja problemu wymaga przejścia od obserwacji objawowych do specjalistycznej diagnostyki, w tym badania sklerometrycznego betonu, co pozwala na dobór odpowiednich materiałów naprawczych do betonu i żelbetu.
Przyczyny występowania zjawiska kruszenia
Proces destrukcji betonu rzadko jest wynikiem pojedynczego czynnika. Najczęściej mamy do czynienia z synergią błędów wykonawczych i oddziaływań środowiskowych:
- Błędy w recepturze i wykonawstwie: Nadmiar wody zarobowej (zbyt wysoki wskaźnik w/c), niedostateczna ilość cementu lub zastosowanie zanieczyszczonego kruszywa osłabiają wiązania wewnątrz matrycy. Brak właściwej pielęgnacji w fazie dojrzewania prowadzi do powstania porowatej struktury podatnej na ścieranie.
- Korozja zbrojenia i zarysowania: Powstające rysy i szczeliny w betonie stanowią drogę dla penetracji chlorków i dwutlenku węgla (karbonatyzacja). Produkty korozji stali mają większą objętość niż metal rodzimy, co generuje naprężenia rozciągające, powodując odpryski i kruszenie otuliny.
- Czynniki fizykochemiczne: Cykliczne zamrażanie i rozmrażanie wody w porach betonu (zjawisko mrozowe) oraz reakcje alkaliczno-krzemionkowe (ASR) prowadzą do wewnętrznego rozsadzania struktury.
- Eksploatacja mechaniczna: Nadmierne obciążenia dynamiczne oraz tarcie w obiektach przemysłowych powodują powierzchniowe rozluźnienie materiału.

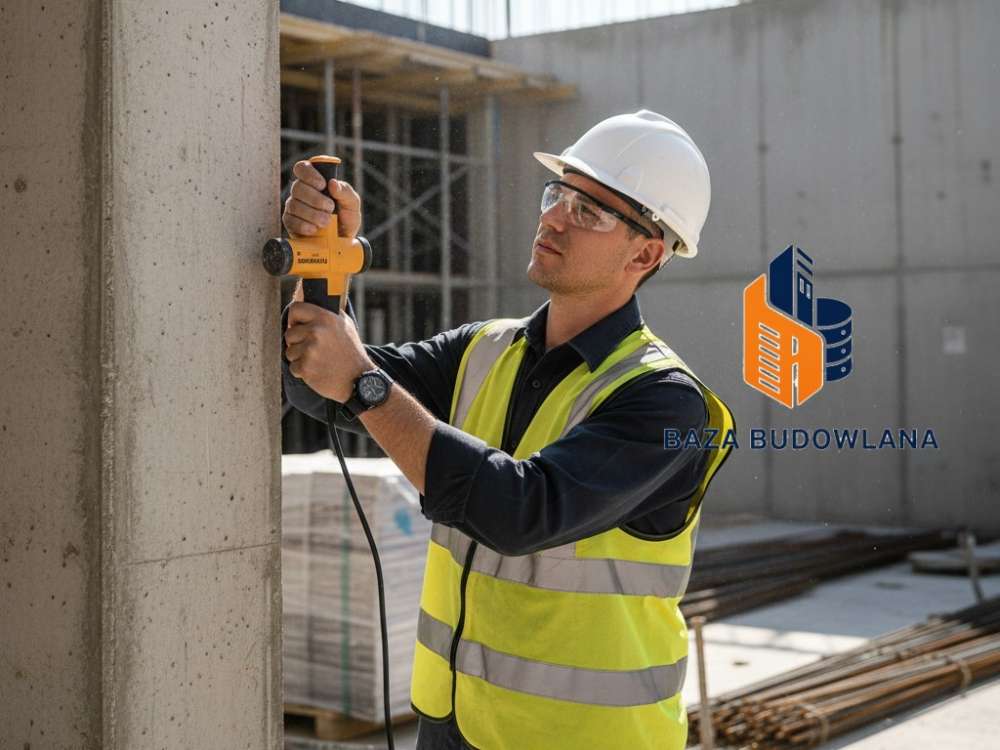

Rola i znaczenie diagnostyki: Pomiary sklerometryczneBadanie młotkiem Schmidta
Przed przystąpieniem do prac naprawczych niezbędna jest obiektywna ocena stanu faktycznego. Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu (metoda młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.) to podstawowa usługa diagnostyczna typu NDT (non-destructive testing). Pozwala ona na szybkie mapowanie stref o obniżonej wytrzymałości bez naruszania integralności konstrukcji.
Zasada badania opiera się na pomiarze energii odbicia bijaka od powierzchni betonu. Wynikowy indeks sklerometryczny jest następnie korelowany z wytrzymałością na ściskanie. Należy jednak pamiętać o ograniczeniach: metoda ta mierzy twardość warstwy przypowierzchniowej. Dlatego w przypadku głębokiego kruszenia, diagnostykę należy rozszerzyć o:
- Badania ultradźwiękowe: Do wykrywania pustek i wewnętrznych rozwarstwień.
- Odwierty rdzeniowe: Pozwalające na bezpośrednie badanie wytrzymałości i stopnia karbonatyzacji w laboratorium.
- Analizę szerokości rozwarcia rys: Kluczową dla wyboru metody iniekcyjnej w ramach naprawy rys i szczelin.
Technologia naprawy: Integracja materiałów i rozwiązań
Skuteczna naprawa zniszczonego betonu musi być systemowa. Nie polega ona jedynie na uzupełnieniu ubytków, ale na przywróceniu monoliczności i zabezpieczeniu przed dalszą degradacją.
| Etap prac | Zastosowane rozwiązanie / produkt | Funkcja i cel działania |
|---|---|---|
| Przygotowanie podłoża | Mechaniczne usunięcie luźnych frakcji, hydromonitoring | Odsłonięcie "zdrowego" betonu o odpowiedniej przyczepności. |
| Stabilizacja i gruntowanie | Grunt do posadzki betonowej (dyspersje polimerowe) | Wzmocnienie osłabionego podłoża, wyrównanie chłonności i zapewnienie przyczepności kolejnych warstw. |
| Naprawa strukturalna | Materiały naprawcze do betonu i żelbetu (systemy PCC/SPCC) | Odtworzenie geometrii konstrukcji, ochrona antykorozyjna zbrojenia, przywrócenie nośności. |
| Zamykanie pęknięć | Iniekcja ciśnieniowa żywicami (epoksydowymi lub poliuretanowymi) | Naprawa rys i szczelin w celu uszczelnienia struktury przed wilgocią. |
| Wykończenie powierzchni | Wylewka cienkowarstwowa mineralna lub żywiczna | Stworzenie twardej, odpornej na ścieranie i estetycznej warstwy użytkowej. |
Charakterystyka kluczowych komponentów naprawczych
1. Materiały naprawcze (PCC i zaprawy szybkowiążące):
Współczesne materiały naprawcze do betonu i żelbetu to najczęściej zaprawy typu PCCZaprawa naprawcza PCC (Polymer Cementitious Composite, mieszanka betonu polimerowo-cementowego) to rodzaj zaprawy naprawczej, specjalny materiał naprawczy stosowany do renowacji i naprawy betonowych powierzchni. PCC jest dwuskładnikową zaprawą, która łączy w sobie cement, polimery i inne dodatki w celu uzyskania wysokiej wytrzymałości, odporności chemicznej i elastyczności. (Polymer Cement Concrete). Charakteryzują się one modułem sprężystości zbliżonym do betonu, co zapobiega powstawaniu naprężeń na styku nowej i starej warstwy. Stosowane są do wypełniania głębokich kawern i reprofilacji krawędzi.
2. Grunt do posadzki betonowej:
W przypadku betonu wykazującego tendencję do kruszenia, kluczowe jest zastosowanie preparatu gruntującego. Grunt do posadzki betonowej penetruje kapilary, wiążąc resztkowe pyły i wzmacniając osłabioną strukturę powierzchniową. Jest to etap niezbędny przed aplikacją jakiejkolwiek warstwy wyrównującej.
3. Wylewka cienkowarstwowa:
Gdy beton jest stabilny strukturalnie, ale wykazuje nierówności lub powierzchniowe złuszczenia, optymalnym rozwiązaniem jest wylewka cienkowarstwowa. Dzięki wysokiej rozlewności i modyfikacjom polimerowym, pozwala ona na uzyskanie gładkiej powierzchni o bardzo wysokiej twardości, często przewyższającej parametry oryginalnego podłoża.
4. Rozwiązania dla rys i szczelin:
Proces kruszenia często współistnieje z pęknięciami. Profesjonalna naprawa rys i szczelin w betonie polega na ich siłowym sklejeniu (żywice epoksydowe) lub elastycznym uszczelnieniu (poliuretany). Zapobiega to wnikaniu wody, która poprzez zamrażanie mogłaby ponownie zainicjować proces kruszenia.
Procedura wykonawcza – krok po kroku
- Diagnostyka: Wykonanie pomiarów sklerometrycznych w celu wyznaczenia obszarów o niedostatecznej wytrzymałości.
- Przygotowanie mechaniczne: Skucie betonu do warstwy o twardości potwierdzonej badaniem. Oczyszczenie zbrojenia do stopnia czystości Sa 2,5.
- Zabezpieczenie antykorozyjne: Aplikacja powłok polimerowo-cementowych na stal zbrojeniową.

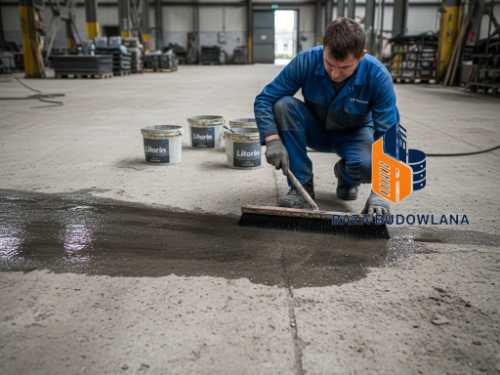

- Gruntowanie: Naniesienie gruntu do posadzki betonowej metodą malarską lub natryskową.
- Reprofilacja: Nałożenie zapraw naprawczychZaprawa naprawcza to specjalistyczne materiały budowlane, które służą do przywracania utraconych właściwości betonu. Stosowane są do wypełniania ubytków, pęknięć, dziur oraz do wyrównywania powierzchni betonowych. Dzięki nim możemy przedłużyć żywotność konstrukcji i poprawić jej estetykę. metodą "mokre na mokre" na warstwę czepną.
- Scalenie struktury: Wykonanie iniekcji w miejscach występowania rys wtórnych.
- Warstwa ochronna: Aplikacja wylewki cienkowarstwowej lub impregnatu hydrofobizującego.
Podsumowując, walka z kruszącym się betonem wymaga odejścia od metod doraźnych na rzecz systemowych rozwiązań inżynieryjnych. Poprawnie wykonane badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , połączone z użyciem certyfikowanych materiałów naprawczych i odpowiedniego gruntu, gwarantuje długotrwałą eksploatację obiektu i bezpieczeństwo konstrukcyjne.
