Rola i znaczenie diagnostyki w utrzymaniu konstrukcji betonowych
Problem uszkodzeń strukturalnych betonu oraz niepewność co do jego rzeczywistych parametrów nośnych stanowią krytyczne wyzwanie w diagnostyce budowlanej. Często obserwowane objawy, takie jak zarysowania, odpryski czy zaawansowane procesy korozyjne zbrojenia, wymagają precyzyjnej weryfikacji przed podjęciem jakichkolwiek działań naprawczych. W tym kontekście kompleksowa diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. staje się procesem nadrzędnym, pozwalającym na określenie wytrzymałości materiału na ściskanie bez konieczności niszczenia struktury elementu konstrukcyjnego.

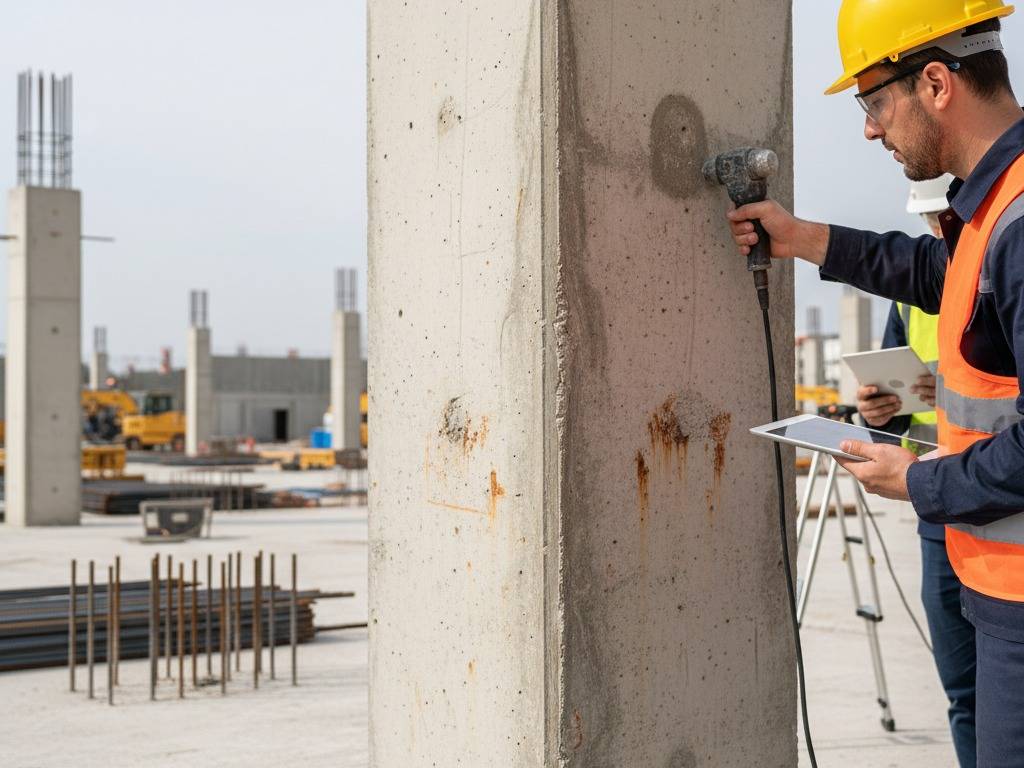

Kluczowym narzędziem w tym procesie są pomiary sklerometryczneBadanie młotkiem Schmidta, wykonywane najczęściej metodą młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.. Jest to badanie nieniszczące (NDT), które pozwala na ocenę twardości powierzchniowej betonu i oszacowanie jego wytrzymałości na ściskanie oraz jednorodności w różnych sekcjach elementu. Prawidłowo przeprowadzona diagnostyka pozwala na precyzyjne zidentyfikowanie źródła degradacji, co jest niezbędne do doboru optymalnych metod wzmacniających lub naprawczych, szczególnie w przypadku obiektów zabytkowych lub gęsto zbrojonych.
Patomechanizmy degradacji: Od mrozu po błędy wykonawcze
Zrozumienie przyczyn uszkodzeń jest niezbędne do interpretacji wyników badań sklerometrycznychBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. . Główne czynniki wpływające na obniżenie parametrów technicznych to:
- Mrozowe uszkodzenia betonu: Jest to proces degradacji struktury wynikający z cyklicznego zamrażania i odmrażania wody znajdującej się w porach kapilarnych. Woda, zmieniając stan skupienia w lód, zwiększa swoją objętość o około 9%, co generuje ogromne ciśnienie wewnętrzne. Prowadzi to do powstania mikropęknięć matrycy cementowej, łuszczenia się powierzchni i drastycznej utraty spójności materiału.
- Karbonatyzacja i korozja chemiczna: Proces obniżający pH betonu, co niszczy pasywną warstwę ochronną zbrojenia. W połączeniu z wysoką wilgotnością prowadzi to do pęcznienia prętów stalowych i rozsadzania betonu od wewnątrz, co w badaniu sklerometrycznym objawia się jako znaczna niejednorodność twardości powierzchniowej.
- Analogia do infrastuktury drogowej: Mechanizm niszczący medium wodnego jest zbieżny z procesami zachodzącymi w nawierzchniach bitumicznych. Ubytki, potocznie nazywane dziurami w asfalcie, powstają w wyniku penetracji wody w warstwę ścieralną i jej późniejszego zamarzania. W obu przypadkach (beton i asfalt) systematyczna kontrola szczelności i parametrów materiałowych jest kluczem do uniknięcia katastrofalnej degradacji.
- Błędy wykonawcze: Niewłaściwy stosunek wodno-cementowy lub niedostateczne zagęszczenie mieszanki (powstanie raków i pustek) obniżają realną klasę betonuKlasa betonu określa jego wytrzymałość na ściskanie i jest kluczowym parametrem przy projektowaniu i wznoszeniu konstrukcji budowlanych. Oznaczenia klas betonu ewoluowały na przestrzeni lat, dlatego warto znać zarówno starsze, jak i aktualne normy. względem założeń projektowych.
Metodyka i parametry badania sklerometrycznego
Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu wykorzystuje zjawisko dynamicznego sprężystego odbicia. Energia uderzenia ciężarka o znanej masie w trzpień oparty o powierzchnię betonu pozwala na odczyt tzw. liczby odbicia (L). Wartość ta jest bezpośrednio skorelowana z twardością powierzchniową, a poprzez odpowiednie krzywe regresji – z wytrzymałością na ściskanie.
| Parametr diagnostyczny | Zaleta metody sklerometrycznejBadanie młotkiem Schmidta | Relacja z innymi procesami |
|---|---|---|
| Czas wykonania | Pomiar natychmiastowy, setki punktów w krótkim czasie. | Pozwala na szybką decyzję o konieczności naprawy rys w betonie. |
| Inwazyjność | Metoda całkowicie nieniszcząca (NDT). | Nie narusza ciągłości elementu przed planowaną iniekcją. |
| Zakres | Ocena jednorodności całej konstrukcji. | Wskazuje strefy osłabione przez mrozowe uszkodzenia betonu. |
| Koszty | Niski koszt jednostkowy pomiaru. | Optymalizuje koszty poprzez precyzyjne wskazanie miejsc naprawy. |
Od diagnostyki do naprawy: Integracja rozwiązań
Wynik badania sklerometrycznego stanowi podstawę do opracowania technologii naprawczej. W przypadku wykrycia rys i pęknięć, będących wynikiem osiadania lub cykli zamrażania-rozmrażania, konieczna jest naprawa rys w betonie. Proces ten jest ściśle uzależniony od charakteru uszkodzenia zidentyfikowanego podczas diagnostyki:
- Sczepienie konstrukcyjne: Jeśli badanie wykaże stabilność konstrukcji, ale widoczne są pęknięcia statyczne, stosuje się wypełnienie żywicą epoksydową. Pozwala to na przywrócenie monolitycznego charakteru elementu i zabezpieczenie zbrojenia przed korozją.
- Uszczelnienie rys pracujących: W przypadku rys podlegających przemieszczeniom termicznym lub dynamicznym, stosuje się elastyczne pianki lub żywice poliuretanoweŻywica poliuretanowa to syntetyczny polimer powstały w wyniku reakcji polioli z izocyjanianami. Ze względu na swoje wyjątkowe właściwości mechaniczne i chemiczne, stanowi kluczowy materiał w wielu gałęziach przemysłu. Charakteryzuje się elastycznością, wytrzymałością oraz odpornością na ścieranie i czynniki atmosferyczne, np. MAXURETHANE FLOOR albo MAXURETHANE, które zachowują szczelność mimo ruchów konstrukcji.
- Naprawa ubytków powierzchniowych: Przy stwierdzeniu mrozowej degradacji warstwy wierzchniej, konieczne jest usunięcie luźnych fragmentów i zastosowanie systemów naprawczych typu PCC (Polymer-Cement-Concrete).
Sytuacje wymagające interwencji rzeczoznawczej
Pomiary młotkiem Schmidta są niezbędne w następujących scenariuszach inżynierskich:
- Weryfikacja jakości po zimowaniu: Pozwala określić głębokość degradacji struktury po wystąpieniu niekorzystnych zjawisk atmosferycznych.
- Diagnostyka przed modernizacją: Niezbędna przy planowanej zmianie obciążeń obiektu, pozwalająca wstępnie ocenić nośność starych stropów i słupów.
- Typowanie miejsc do poboru rdzeni: SklerometriaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. służy jako badanie przesiewowe, wskazujące strefy o najniższych parametrach, z których należy pobrać próbki do badań niszczących w celu skalowania wyników.
- Kontrola czasu rozdeskowania: Szybkie oszacowanie, czy beton osiągnął wytrzymałość niezbędną do bezpiecznego usunięcia szalunków.
Konsekwencje zaniechania diagnostyki instrumentalnej
Zignorowanie wczesnych symptomów degradacji, takich jak mikropęknięcia czy lokalne osłabienie twardości, prowadzi do postępującej utraty nośności. Brak rzetelnej diagnostyki betonu na etapie przedawaryjnym skutkuje koniecznością stosowania ekstremalnie drogich metod ratunkowych (np. doklejanie taśm węglowych CFRP) lub, w najgorszym przypadku, katastrofą budowlaną. Profesjonalne badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , skorelowane z oceną wizualną i badaniami wilgotności, stanowi fundament bezpiecznej i ekonomicznie uzasadnionej eksploatacji każdego obiektu budowlanego.
