Badanie betonu młotkiem Schmidta - Kompletny Przewodnik

Wprowadzenie do metody sklerometrycznejBadanie młotkiem Schmidta

Badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta metodą sklerometryczną, powszechnie znane jako badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów., jest najstarszą i najczęściej stosowaną metodą nieniszczącą (NDT – Non-Destructive Testing) w diagnostyce konstrukcji budowlanych. Została ona opracowana w 1948 roku przez szwajcarskiego inżyniera Ernsta Schmidta. Metoda ta służy przede wszystkim do oceny jednorodności betonu w konstrukcji oraz do szacunkowego określenia jego wytrzymałości na ściskanie.

Zastosowanie młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. opiera się na korelacji między twardością powierzchniową materiału a jego cechami mechanicznymi. Choć pomiar nie zastępuje całkowicie badań niszczących (takich jak ściskanie próbek pobranych z konstrukcji), stanowi niezbędne narzędzie w procesie kontroli jakości oraz inwentaryzacji stanu technicznego obiektów.

Zasada działania i podstawy fizyczne

Zasada działania urządzenia opiera się na zjawisku sprężystości ciał stałych. Podczas pomiaru, masa uderzeniowa (bijak) o określonej energii kinetycznej uderza w stalowy trzpień, który przylega do powierzchni badanego betonu. Po uderzeniu następuje odskok masy, którego odległość jest mierzona na skali urządzenia. Wartość ta, określana jako liczba odbicia (L) lub indeks R, jest bezpośrednim wskaźnikiem twardości badanej warstwy przypowierzchniowej.

Energia odskoku zależy od energii pochłoniętej przez beton w trakcie uderzenia. Materiały o wyższej wytrzymałości i większej gęstości absorbują mniej energii, co skutkuje wyższą liczbą odbicia. Należy podkreślić, że młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. mierzy twardość jedynie warstwy o grubości około 25-30 mm, co determinuje konieczność właściwego przygotowania powierzchni.

Rodzaje młotków Schmidta i ich charakterystyka

W zależności od rodzaju badanej konstrukcji oraz przewidywanej wytrzymałości betonu, stosuje się różne typy urządzeń, różniące się głównie energią uderzenia. Poniższa tabela przedstawia podstawową klasyfikację:

Współcześnie wyróżnia się także podział na urządzenia analogowe (odczyt na skali mechanicznej) oraz cyfrowe. Wersje cyfrowe pozwalają na automatyczną rejestrację wyników, obliczanie średnich, korektę kąta uderzenia oraz bezprzewodową transmisję danych do systemów analitycznych.

Metodyka przeprowadzania pomiarów

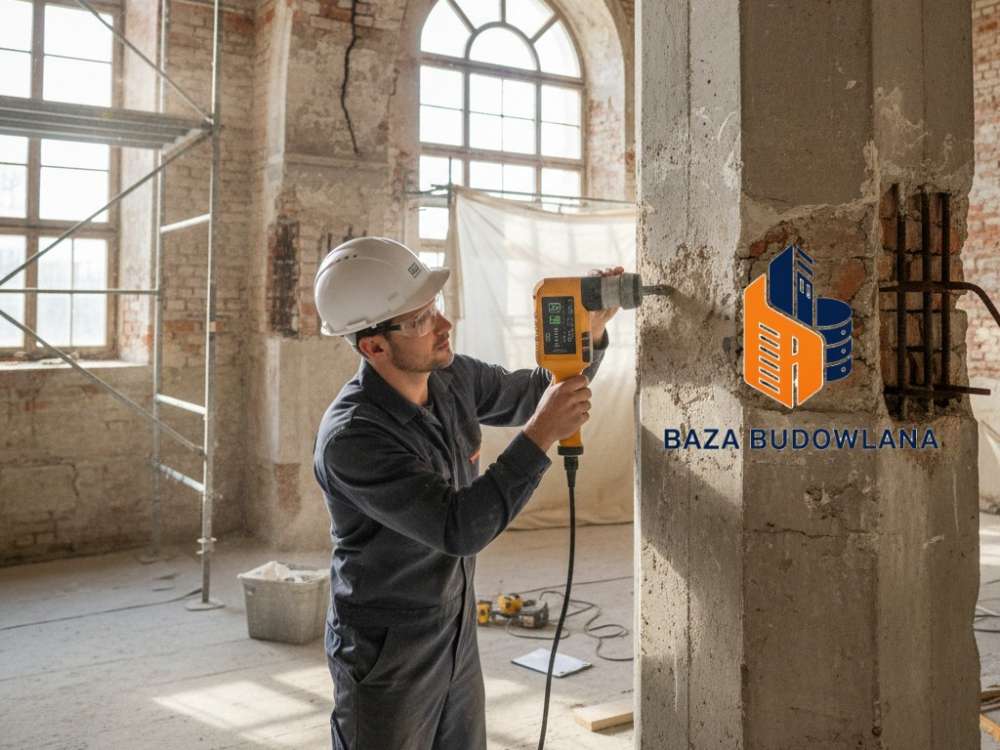

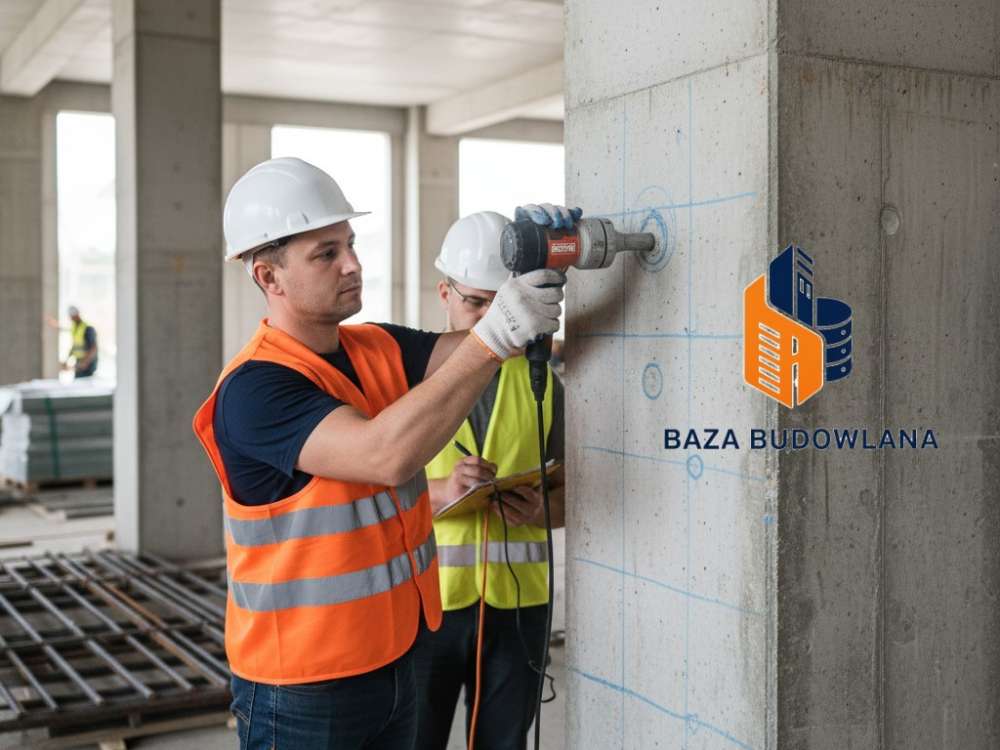

Prawidłowe wykonanie badania wymaga ścisłego przestrzegania procedur opisanych w normach technicznych. Proces badawczy dzieli się na następujące etapy:

1. Przygotowanie powierzchni: Miejsce badania musi być gładkie, czyste i pozbawione zanieczyszczeń, nalotów cementowych czy luźnych frakcji. Powierzchnie chropowate należy wyrównać kamieniem szlifierskim (karborundowym), dołączanym zazwyczaj do zestawu.
2. Wyznaczenie obszarów badawczych: Zgodnie z normami, badanie wykonuje się w obszarze o wymiarach ok. 300x300 mm. W każdym obszarze należy wykonać od 9 do 13 uderzeń.
3. Wykonanie uderzeń: Odległość między punktami uderzeń nie powinna być mniejsza niż 25 mm, a odległość od krawędzi elementu – nie mniejsza niż 25 mm. Trzpień młotka musi być ustawiony prostopadle do badanej powierzchni.
4. Rejestracja i obróbka wyników: Z serii pomiarów oblicza się wartość średnią lub medianę. Wyniki skrajne, odbiegające od średniej o określoną wartość (zazwyczaj powyżej 20%), są odrzucane.

Czynniki wpływające na precyzję wyników

Metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. jest obarczona pewnym ryzykiem błędu, wynikającym z czynników zewnętrznych i materiałowych. Do najważniejszych należą:

• Wilgotność betonu: Beton nasycony wodą wykazuje niższą twardość powierzchniową (niższa liczba odbicia) w porównaniu do betonu suchego o tej samej wytrzymałości.
• Karbonatyzacja: Proces twardnienia warstwy przypowierzchniowej na skutek reakcji z CO2 powoduje zawyżenie wyników. W przypadku betonu starego konieczne jest wykonanie testu fenoloftaleinowego i zastosowanie współczynników korekcyjnych.
• Rodzaj kruszywa: Natrafienie trzpieniem bezpośrednio na ziarno twardego kruszywa (np. granit, bazalt) powoduje gwałtowny wzrost liczby odbicia, co nie oddaje faktycznej wytrzymałości matrycy cementowej.
• Zbrojenie: Pomiary wykonywane bezpośrednio nad prętami zbrojeniowymi (na głębokości mniejszej niż 50 mm) mogą być zawyżone. Zaleca się lokalizację zbrojenia przed badaniem za pomocą pachometru.
• Wiek betonu: Metoda jest najbardziej miarodajna dla betonu w wieku od 14 do 56 dni.

Normatywy techniczne i interpretacja wyników

W Polsce i Unii Europejskiej podstawowym dokumentem regulującym badanie jest norma PN-EN 12504-2: "Badania betonu w konstrukcjach -- Część 2: Badania nieniszczące -- Oznaczanie liczby odbicia". Norma ta definiuje sposób obsługi urządzenia oraz zasady wyznaczania liczby odbicia.

Kolejnym kluczowym dokumentem jest norma PN-EN 13791: "Ocena wytrzymałości betonu na ściskanie w konstrukcjach i w prefabrykowanych wyrobach betonowych". Określa ona zasady korelacji liczby odbicia z rzeczywistą wytrzymałością. Proces ten wymaga zazwyczaj:

• Zastosowania krzywych regresji dostarczonych przez producenta (mają charakter orientacyjny).
• Opracowania własnej krzywej korelacji poprzez porównanie wyników sklerometrycznych z wynikami badania niszczącego próbek wyciętych z konstrukcji (odwiertów rdzeniowych).

Zalety i ograniczenia metody

Podsumowując przydatność młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. w inżynierii lądowej, należy wskazać na jego mocne i słabe strony:

Weryfikacja sprawności przyrządu i kalibracja

Kluczowym elementem zapewnienia wiarygodności pomiarów jest regularna kontrola sprawności młotka na kowadle stalowym. Zgodnie z normą PN-EN 12504-2, przed każdą serią pomiarową oraz po jej zakończeniu, należy dokonać weryfikacji urządzenia. Kowadło kontrolne powinno cechować się twardością powierzchniową wynoszącą co najmniej 52 HRC oraz masą nie mniejszą niż 16 kg. Prawidłowa liczba odbicia na wzorcowym kowadle dla młotka typu N powinna wynosić 80 ± 2 jednostki (lub zgodnie ze specyfikacją producenta). Brak uzyskania wymaganej wartości wskazuje na konieczność konserwacji lub rektyfikacji urządzenia w autoryzowanym serwisie.

Korekcja kąta uderzenia (współczynniki poprawkowe)

W przypadku stosowania młotków analogowych, wynik pomiaru (liczba odbicia R) jest uzależniony od kierunku uderzenia względem wektora grawitacji. Energia masy uderzeniowej jest modyfikowana przez jej ciężar własny, co wymaga zastosowania poprawek matematycznych, jeśli badanie nie jest wykonywane w poziomie (kąt 0°). Wyróżnia się następujące sytuacje:

• Uderzenie pionowo w dół (+90°): Stosowane przy badaniu stropów od góry lub płyt fundamentowych. Wymaga odjęcia wartości korekcyjnej od odczytu (zazwyczaj od -2 do -5 jednostek).
• Uderzenie pionowo w górę (-90°): Stosowane przy badaniu podciągów lub stropów od spodu. Wymaga dodania wartości korekcyjnej do odczytu (zazwyczaj od +2 do +6 jednostek).
• Uderzenia pod kątem (np. ±45°): Wymagają interpolacji wartości z tablic dostarczonych przez producenta urządzenia.

Nowoczesne młotki cyfrowe posiadają wbudowane akcelerometry, które automatycznie wykrywają kąt nachylenia i dokonują korekty wyniku w czasie rzeczywistym.

Wpływ temperatury i stanu fizycznego betonu

Temperatura otoczenia oraz samej konstrukcji ma istotny wpływ na właściwości sprężyste materiału. Badania nie należy przeprowadzać na betonie o temperaturze poniżej 0°C, ponieważ zamarznięta woda w porach betonu gwałtownie zawyża liczbę odbicia, uniemożliwiając rzetelną ocenę wytrzymałości. Optymalny zakres temperatur dla standardowych urządzeń mieści się w przedziale od +10°C do +30°C. W przypadku temperatur ekstremalnych konieczne jest uwzględnienie charakterystyki pracy smarów wewnątrz mechanizmu młotka.

Korelacja wyników według PN-EN 13791 (Metoda B)

Przekształcenie liczby odbicia na wytrzymałość na ściskanie w [MPa] nie powinno odbywać się wyłącznie w oparciu o krzywe producenta. Norma PN-EN 13791 definiuje procedurę skalowania lokalnego (tzw. Metoda B), która polega na:

1. Wyznaczeniu co najmniej 9 obszarów badawczych na konstrukcji.
2. Wykonaniu pomiarów sklerometrycznych w tych obszarach.
3. Pobraniu co najmniej 3 odwiertów rdzeniowych w miejscach, gdzie wykonano badanie młotkiem.
4. Wyznaczeniu przesunięcia (ang. offset) krzywej wzorcowej na podstawie różnicy między wytrzymałością badaną niszcząco a wynikami sklerometrycznymi.

Działanie to pozwala na przejście z oceny orientacyjnej do dokładnej oceny klasy betonu (np. C20/25, C30/37) z wysokim poziomem ufności statystycznej.

Zaawansowane parametry: Wartość Q i technologia optyczna

W najnowszych generacjach urządzeń (np. SilverSchmidt) tradycyjny pomiar odległości odskoku zastąpiono pomiarem prędkości uderzenia i prędkości odbicia. Wynik podawany jest jako wartość Q (współczynnik restytucji). Metoda ta jest mniej podatna na tarcie wewnętrzne mechanizmu i błędy operatora, co zapewnia wyższą liniowość pomiaru, szczególnie w zakresie betonów o wysokiej wytrzymałości (HSC) oraz betonów o niskiej gęstości.

Wymagana dokumentacja z badania

Profesjonalny protokół z badania metodą sklerometryczną musi zawierać parametry entencjonalne niezbędne do weryfikacji procesu:

• Identyfikację obiektu, elementu konstrukcyjnego i dokładną lokalizację punktów pomiarowych.
• Informację o typie użytego młotka (energia uderzenia) oraz numer seryjny urządzenia.
• Wynik testu na kowadle kontrolnym przed i po badaniu.
• Opis stanu powierzchni (np. szlifowana, surowa, wiek betonu, wilgotność).
• Wartości jednostkowe liczby odbicia, obliczoną średnią oraz zastosowane współczynniki korekcyjne (kątowe, karbonatyzacyjne).
• Szacunkową wytrzymałość na ściskanie wraz z informacją o zastosowanej krzywej korelacji.
