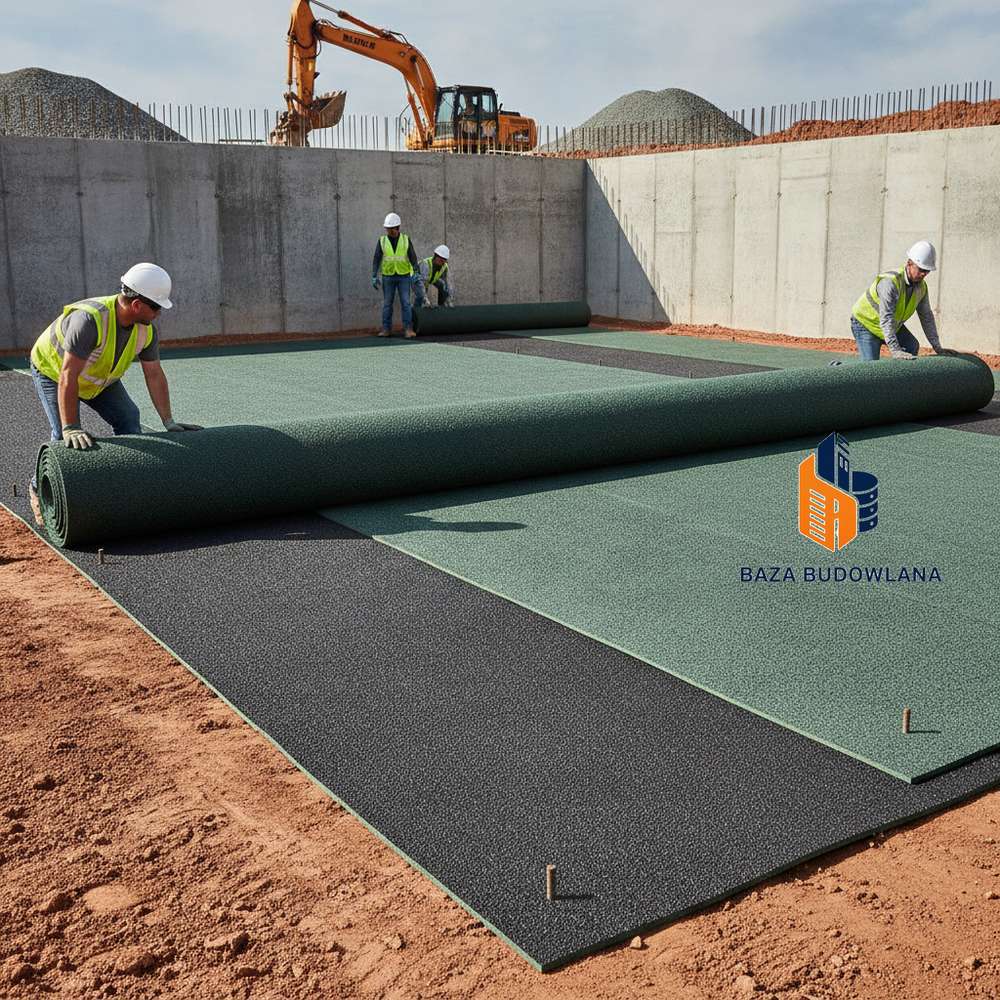

Układanie maty bentonitowej

Technologia układania mat bentonitowych w systemach hydroizolacji podziemnych części budowli

Hydroizolacje bentonitowe stanowią zaawansowany system ochrony struktur podziemnych, oparty na właściwościach fizykochemicznych bentonitu sodowego. Proces układania mat bentonitowych (takich jak systemy VoltexMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą., BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. czy ActiMatGeomata bentonitowa ActiMat jest igłowaną, geosyntetyczną wykładziną iłową składającą się z dwóch geotekstyliów: włókniny i tkaniny, pomiędzy którymi umieszczona jest warstwa bentonitu sodowego. ActiMat wykorzystuje unikalną technologię, dzięki której przesypywanie zakładów wzdłuż dłuższych boków arkuszy nie jest wymagane.) jest kluczowym elementem technologii "aktywnej" bariery przeciwwodnej. Skuteczność całego systemu zależy nie tylko od jakości materiału, ale przede wszystkim od poprawnej integracji komponentów uzupełniających, takich jak taśmy pęczniejąceTaśma pęczniejąca budowlana to aktywny materiał uszczelniający, najczęściej na bazie bentonitu lub kompozytów bentonitowo‑elastomerowych, który pod wpływem wody zwiększa objętość i wypełnia szczeliny tworząc barierę przeciwwodną. Hydrofilowy uszczelniacz w postaci taśmy stosowany do przerw roboczych, uszczelniania połączeń oraz tamowania przecieków. Jest to elastyczny materiał, który reaguje na kontakt z wodą, zwiększając swoją objętość i tworząc efektywną barierę przeciwwodną, granulaty oraz masy szpachlowe, w ramach jednolitego reżimu technologicznego.

1. Charakterystyka systemowa produktów i ich zastosowanie

Wybór odpowiedniej maty bentonitowej zależy od specyfiki projektowanej konstrukcji oraz warunków gruntowo-wodnych. Poniższa tabela przedstawia porównanie głównych produktów stosowanych w nowoczesnym budownictwie:

2. Przygotowanie podłoża i eliminacja ryzyk początkowych

Błędy na etapie przygotowania podłoża są najczęstszą przyczyną awarii systemów bentonitowych. Podstawowym problemem jest brak zapewnienia ciągłego kontaktu maty z konstrukcją oraz ryzyko przebicia mechanicznego.

• Podłoża poziome: Maty mogą być układane na chudym betonie lub zagęszczonym kruszywie (frakcja < 18 mm). Kluczowe jest uzyskanie stopnia zagęszczenia powyżej 85% w skali Proctora. Należy wyeliminować stojącą wodę, która mogłaby zainicjować przedwczesne pęcznienie bentonitu przed dociśnięciem warstwą konstrukcyjną.
• Podłoża pionowe: Powierzchnia betonowa musi być pozbawiona raków, kawern i ostrych wystepów (powyżej 1 cm). Problemem są często otwory po ściągach szalunkowych. Rozwiązaniem jest ich dokładne wypełnienie zaprawą bezskurczową i dodatkowe uszczelnienie, w którym wykorzystywana jest szpachla bentonitowaSzpachla bentonitowa to aktywna masa uszczelniająca, która pod wpływem wilgoci pęcznieje, tworząc trwałą barierę dla wody pod ciśnieniem. Dzięki unikalnym właściwościom samonaprawczym skutecznie wypełnia mikropęknięcia, gwarantując niezawodną szczelność konstrukcji betonowych w trudnych warunkach. (np. Bentoseal). Masa ta tworzy elastyczną plombę o wysokiej tiksotropii.

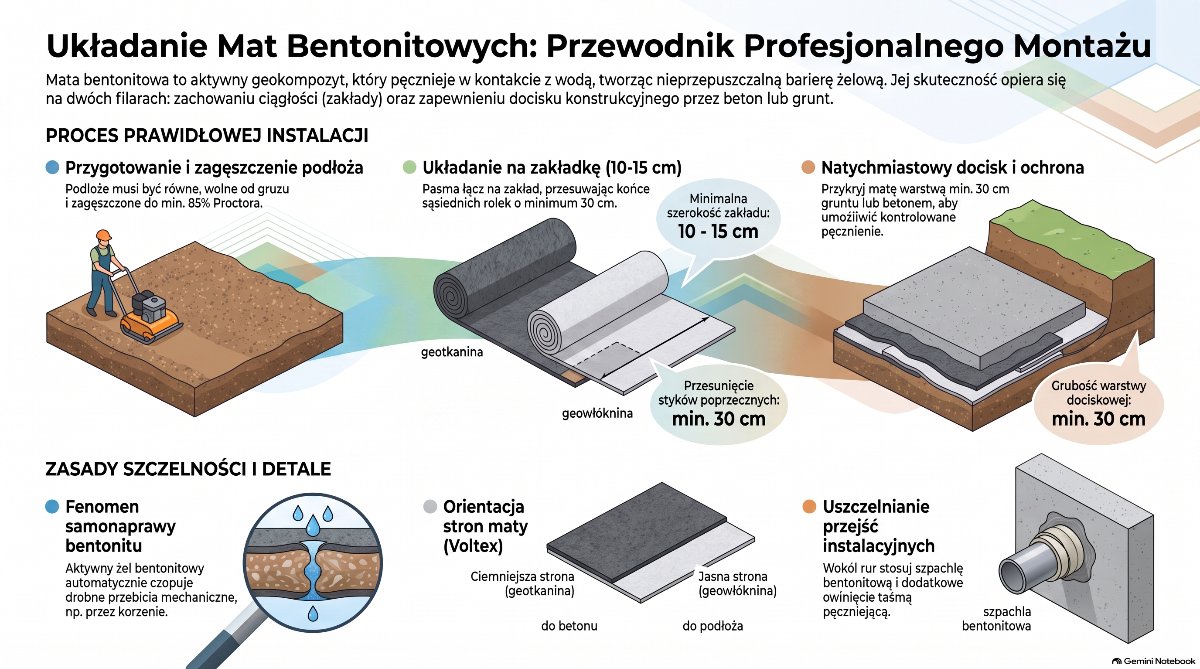

3. Procedura montażu i wykonywanie połączeń (zakładów)

Integralność izolacji bentonitowej opiera się na ciągłości warstwy bentonitu w miejscach styku arkuszy. W zależności od produktu, technologia łączenia różni się istotnie:

Instalacja Bentomatu: Wymaga zachowania zakładów o szerokości od 15 do 23 cm. Krytycznym elementem jest granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin. (np. WaterstoppageBentonit granulowany Waterstoppage (workowany bentonit), to granulowany bentonit sodowy. Bentonit jest pakowany w workach po 25 kg.), który musi zostać naniesiony w ilości ok. 0,4 kg/mb na każdy zakład. Granulat ten eliminuje ryzyko penetracji wody w miejscu styku dwóch mat, tworząc w warunkach hydratacji jednorodną żelową barierę.

Układanie maty VoltexMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą.: Standardowe zakłady wynoszą minimum 10 cm. W przypadku wersji DS (z folią), należy zwrócić szczególną uwagę na orientację: folia PE powinna być skierowana w stronę źródła naporu wody (gruntu), a warstwa tkana w stronę betonowanej konstrukcji, co umożliwia mechaniczne zespolenie włókien z wiążącym betonem.

Mata ActiMatGeomata bentonitowa ActiMat jest igłowaną, geosyntetyczną wykładziną iłową składającą się z dwóch geotekstyliów: włókniny i tkaniny, pomiędzy którymi umieszczona jest warstwa bentonitu sodowego. ActiMat wykorzystuje unikalną technologię, dzięki której przesypywanie zakładów wzdłuż dłuższych boków arkuszy nie jest wymagane.: Dzięki technologii produkcji, proces montażu jest przyspieszony – brak konieczności stosowania granulatu na zakładach wzdłużnych redukuje błędy wykonawcze wynikające z niedokładnego dozowania sypkiego bentonitu.

4. Uszczelnianie detali konstrukcyjnych – Integracja produktów pomocniczych

Punkty newralgiczne, takie jak przejścia instalacyjne, narożniki i przerwy robocze, wymagają zastosowania dedykowanych rozwiązań, które uzupełniają działanie maty:

• Przerwy robocze w betonowaniu: W miejscach tych mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. musi być wsparta przez taśmy bentonitoweTaśma bentonitowa to pęczniejący element uszczelniający wykonany z bentonitu sodowego (czasami z dodatkiem kauczuku lub powłoki ochronnej), przeznaczony do uszczelniania przerw roboczych, dylatacji oraz przejść instalacyjnych w konstrukcjach żelbetowych i betonowych. Po zetknięciu z wodą bentonit pęcznieje, tworząc elastyczną, szczelną barierę przeciwwodną. Taśmy dostępne są w rolkach lub w formie profili samoprzylepnych, często wyposażone w siatki montażowe lub folię ochronną ułatwiającą aplikację i zabezpieczającą przed wypłukaniem. (np. Waterstop-RXWaterstop RX to pęczniejąca, aktywowana wodą taśma bentonitowa ( w postaci prostokątnego wałka) stosowana do uszczelniania złączy w konstrukcjach betonowych. Wykonany jest z mieszanki gliny bentonitowej i kauczuku, która pod wpływem wody rozszerza się, tworząc skuteczne uszczelnienie.). Taśma ta, umieszczona wewnątrz przekroju elementu betonowego, pęcznieje pod wpływem wilgoci, uszczelniając mikrospękania. Montaż taśmy ułatwia systemowa siatka (np. Revofix), zapobiegająca jej przemieszczeniu podczas betonowania.
• Przejścia rur: Problem nieszczelności wokół instalacji rozwiązuje się poprzez wycięcie otworu w macie, nałożenie kołnierza z szpachli bentonitowej (min. 2 cm grubości) oraz owinięcie rury taśmą pęczniejącą. Całość przykrywa się dodatkową "łatą" z maty o wymiarach min. 80x80 cm.
• Narożniki wewnętrzne: Styk ławy fundamentowej ze ścianą wymaga wykonania fasety (wyoblenia) z granulatu bentonitowego lub szpachli. Zapobiega to ostrym załamaniom maty i gwarantuje pełny docisk w narożniku.

5. Mechanizm docisku i zamknięcie systemu

Fundamentalną zasadą izolacji bentonitowych jest konieczność pracy w warunkach ograniczonej przestrzeni. Bentonit sodowyBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości., pęczniejąc, generuje ciśnienie pęcznienia. Jeśli mata nie zostanie odpowiednio dociśnięta, struktura żelu stanie się zbyt luźna, co drastycznie obniży jej wodoszczelność.

Wymagania dotyczące docisku:

• Dla płyt fundamentowych układanych na gruncie: minimum 10 cm nadbetonu.
• Dla płyt na chudym betonie: minimum 15 cm konstrukcyjnego betonu zbrojonego.
• Dla ścian: zasypka gruntem musi być zagęszczana warstwowo (co 20–30 cm). Ważne, aby grunt zasypowy był pozbawiony gruzu i kamieni o ostrych krawędziach, które mogłyby mechanicznie uszkodzić powłokę.

6. Analiza najczęstszych błędów montażowych

W oparciu o praktykę inżynierską, wyróżnia się trzy główne kategorie błędów, które eliminują skuteczność rozwiązań bentonitowych:

1. Przedwczesna hydratacja (zjawisko "rozpulchnienia"): Pozostawienie maty na deszczu lub w stojącej wodzie bez przykrycia betonem/gruntem. Spęczniały materiał, który nie jest ograniczony dociskiem, traci spójność. Rozwiązaniem jest stosowanie mat z laminatem foliowym (VoltexMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą. DS, BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. STL) lub ochrona folią budowlaną w trakcie przerw w pracach.
2. Zanieczyszczenie zakładów: Przedostanie się piasku lub ziemi pomiędzy warstwy maty na zakładzie przerywa ciągłość uszczelnienia. Każdy zakład musi być oczyszczony przed zespoleniem.
3. Kontakt z substancjami chemicznymi: Bentonit sodowyBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości. jest wrażliwy na wysokie stężenia wapnia (np. z wapna hydratyzowanego) oraz soli. W środowiskach agresywnych konieczne jest stosowanie mat odpornych na zanieczyszczenia (wersje "contaminant resistant" - CR).

Podsumowując, kompleksowa bentonitowa izolacja fundamentów to system naczyń połączonych. Mata (VoltexMata bentonitowa VOLTEX to materiał geosyntetyczny stosowany głównie w budownictwie i inżynierii środowiska jako bariera przeciwfiltracyjna. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwiema warstwami geowłókniny lub geosiatki. Bentonit to naturalny minerał ilasty, który charakteryzuje się wysoką zdolnością do pęcznienia w kontakcie z wodą., BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu., ActiMatGeomata bentonitowa ActiMat jest igłowaną, geosyntetyczną wykładziną iłową składającą się z dwóch geotekstyliów: włókniny i tkaniny, pomiędzy którymi umieszczona jest warstwa bentonitu sodowego. ActiMat wykorzystuje unikalną technologię, dzięki której przesypywanie zakładów wzdłuż dłuższych boków arkuszy nie jest wymagane.) stanowi główną barierę, jednak jej funkcjonalność jest determinowana przez precyzyjne użycie granulatu, szpachli oraz taśm pęczniejących w kluczowych węzłach konstrukcyjnych. Tylko pełne przestrzeganie instrukcji montażu i zrozumienie fizyki pęcznienia bentonitu gwarantuje wieloletnią, bezawaryjną eksploatację obiektu.

Podstawy normowe i klasyfikacja techniczna

W świetle europejskich uregulowań technicznych, maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. są klasyfikowane jako geosyntetyczne bariery ilaste (GCL – Geosynthetic Clay Barriers). Ich właściwości oraz wymagania dotyczące kontroli jakości definiowane są przez szereg norm, z których kluczową jest PN-EN 13491 ("Bariery geosyntetyczne - Właściwości wymagane do stosowania jako bariery dla płynów przy budowie tuneli i budowli podziemnych"). Zgodność z tą normą gwarantuje, że materiał zachowa deklarowane parametry hydrauliczne w założonym okresie eksploatacji obiektu (zazwyczaj 50 lub 100 lat).

Kluczowe parametry fizykochemiczne i hydrauliczne

Dla pełnej oceny skuteczności izolacji bentonitowej niezbędna jest analiza parametrów, które nie zawsze są widoczne w podstawowych kartach technicznych, a determinują trwałość bariery:

• Współczynnik przepuszczalności (k): Dla wysokiej klasy mat bentonitowych wynosi on zazwyczaj od 1x10^-11 do 5x10^-11 m/s. Jest to wartość wielokrotnie niższa niż dla najlepiej zagęszczonych iłów naturalnych.
• Indeks pęcznienia (Swell Index): Według normy ASTM D5890, minimalna wartość dla bentonitu wysokiej jakości to 24 ml/2g. Parametr ten określa zdolność materiału do samouszczelnienia w przypadku mechanicznego przebicia maty.
• Masa bentonitu na jednostkę powierzchni: Standardowo wynosi ona od 4,0 do 5,0 kg/m². Zbyt niska masa właściwa może skutkować niewystarczającym ciśnieniem pęcznienia w warunkach niskiego docisku.
• Wytrzymałość na rozwarstwianie (Peel Strength): Parametr krytyczny dla mat igłowanych, określający siłę połączenia między geowłókniną a geotkaniną, co zapobiega przesuwaniu się bentonitu wewnątrz kompozytu podczas montażu pionowego.

Warunki logistyczne, składowanie i ochrona UV

Prawidłowe układanie maty bentonitowej zaczyna się od etapu logistyki placu budowy. BentonitBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości. jako minerał higroskopijny jest wrażliwy na wilgoć atmosferyczną:

Składowanie: Rolki muszą być przechowywane na suchym, wyrównanym podłożu, najlepiej na paletach, i zabezpieczone nieuszkodzoną folią ochronną. Należy unikać składowania piętrowego powyżej trzech warstw, aby zapobiec deformacji rdzenia rolki. Ekspozycja na promieniowanie UV nie powinna przekraczać czasu określonego przez producenta (zazwyczaj od 14 do 30 dni), gdyż może dojść do degradacji polimerowych warstw osłonowych (geowłóknin).

Mechaniczne mocowanie systemu na powierzchniach pionowych

W przypadku montażu na ścianach fundamentowych lub obudowach wykopów (np. ścianach szczelinowych czy palisadach), samo ułożenie zakładów jest niewystarczające. Konieczne jest zastosowanie systemowych łączników mechanicznych:

• Gwoździe montażowe i podkładki: Stosuje się osadzaki prochowe lub pneumatyczne. Kluczowe jest użycie podkładek stalowych o średnicy min. 30 mm, które zapobiegają zerwaniu maty pod własnym ciężarem. Rozstaw łączników wynosi zazwyczaj 30-50 cm wzdłuż górnej krawędzi i na zakładach pionowych.
• Listwy dociskowe: Górna krawędź izolacji pionowej, kończąca się powyżej poziomu wód gruntowych, musi zostać zakończona systemową listwą dociskową (metalową lub PVC) i uszczelniona masą bentonitową. Zapobiega to przedostawaniu się zanieczyszczeń i wody opadowej pod warstwę izolacji.

Wpływ kationowymiany na trwałość bariery

W inżynierii materiałowej hydroizolacji bentonitowych istotnym zjawiskiem jest kationowymiana. Bentonit sodowyBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości., będący bazą mat, posiada najwyższe zdolności pęcznienia. Jednak w kontakcie z wodami gruntowymi o wysokiej zawartości jonów wapnia (Ca²⁺) lub magnezu (Mg²⁺), jony sodu mogą zostać zastąpione, co prowadzi do przekształcenia w bentonitBentonit sodowy to naturalny minerał ilasty, który zachwyca swoimi wyjątkowymi właściwościami. Bentonit składa się głównie z montmorylonitu o dominacji jonów sodu, co nadaje mu zdolność do niesamowitego pęcznienia w kontakcie z wodą. Ta cecha sprawia, że bentonit sodowy może zwiększyć swoją objętość nawet kilkunastokrotnie, tworząc przy tym żelową strukturę o wysokiej lepkości. wapniowy o znacznie niższym potencjale pęcznienia.

Zabezpieczenie przed agresją chemiczną: W przypadku stwierdzenia w badaniach hydrogeologicznych wysokiej twardości wody lub obecności odcieków składowiskowych, należy stosować maty typu CR (Contaminant Resistant). Są one poddawane procesowi polimeryzacji, który chroni strukturę bentonitu przed negatywnym wpływem wymiany jonowej i zapewnia stabilność parametru "k" w czasie.

Procedury kontroli jakości i odbioru robót (QA/QC)

Zakończenie układania maty powinno zostać potwierdzone protokołem odbioru robót zanikowych, uwzględniającym:

1. Weryfikację szerokości zakładów (kontrola metryczna).
2. Czystość powierzchni zakładów (brak piasku, lodu i zanieczyszczeń organicznych).
3. Ciągłość ciągów uszczelniających w detalach (taśmy pęczniejąceTaśma pęczniejąca budowlana to aktywny materiał uszczelniający, najczęściej na bazie bentonitu lub kompozytów bentonitowo‑elastomerowych, który pod wpływem wody zwiększa objętość i wypełnia szczeliny tworząc barierę przeciwwodną. Hydrofilowy uszczelniacz w postaci taśmy stosowany do przerw roboczych, uszczelniania połączeń oraz tamowania przecieków. Jest to elastyczny materiał, który reaguje na kontakt z wodą, zwiększając swoją objętość i tworząc efektywną barierę przeciwwodną, granulaty).
4. Brak przedwczesnej hydratacji (brak widocznego, nienaturalnego pęcznienia przed betonowaniem).
5. Dokumentację fotograficzną wszystkich przejść instalacyjnych przed ich zakryciem.
