Definicja i istota diagnostyki zbrojenia w konstrukcjach żelbetowych

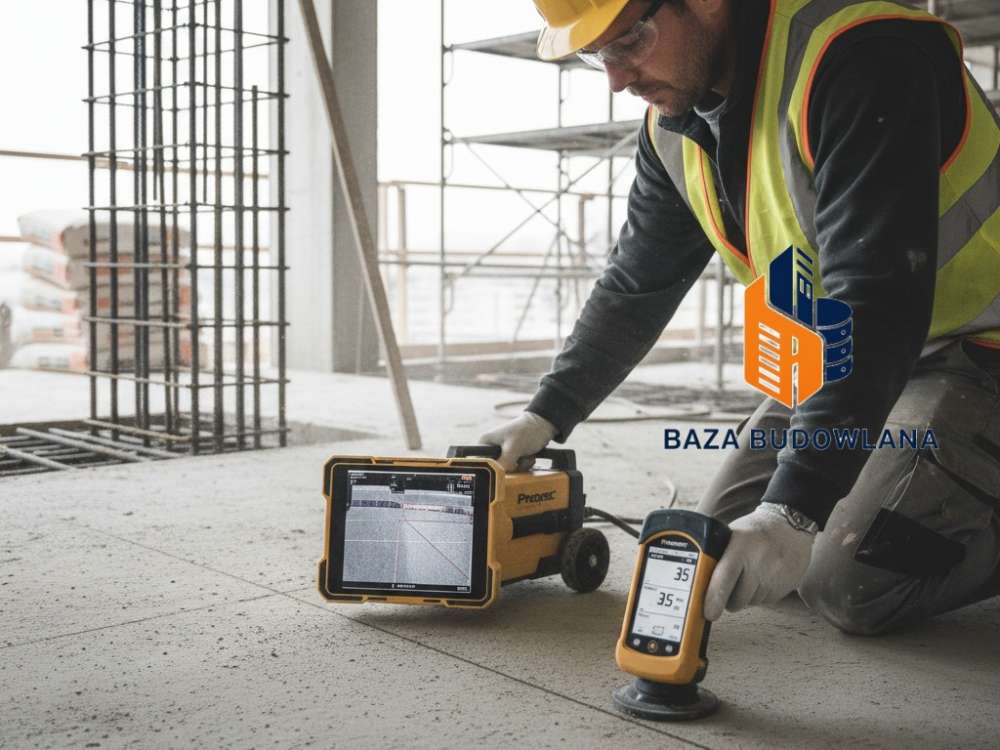

Skanowanie zbrojenia w betonie stanowi kluczowy element badań nieniszczących (NDT – Non-Destructive Testing), mających na celu precyzyjną lokalizację prętów zbrojeniowych, określenie ich układu, średnicy oraz grubości otuliny betonowej. Proces ten jest niezbędny w diagnostyce technicznej obiektów budowlanych, pozwalając na weryfikację zgodności wykonania konstrukcji z projektem oraz ocenę jej bezpieczeństwa bez konieczności wykonywania uciążliwych i inwazyjnych odkrywek.
Wykorzystanie nowoczesnych technologii, takich jak georadar (GPR) oraz profometr (metoda indukcji elektromagnetycznej), umożliwia uzyskanie wysokiej precyzji pomiarowej. Badania te są często integrowane z innymi metodami diagnostycznymi, takimi jak badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu, co pozwala na kompleksową ocenę nośności i stanu technicznego elementów żelbetowych, od fundamentów po stropy i słupy.
Metoda indukcji elektromagnetycznej – Profometr Proceq
Metoda prądów wirowych, na której opiera się działanie profometru (np. serii Proceq PM lub Profometer 6), jest uznawana za standard w precyzyjnym określaniu grubości otuliny i średnicy zbrojenia. Urządzenie generuje zmienne pole magnetyczne, które indukuje prądy wirowe w metalowych prętach zbrojeniowych. Reakcja zwrotna pola jest analizowana przez procesor urządzenia.
- Pomiar grubości otuliny: Pozwala na określenie dystansu między powierzchnią betonu a krawędzią pręta z dokładnością do milimetra.
- Określanie średnicy zbrojenia: Dzięki zaawansowanym algorytmom, profometry Proceq są w stanie oszacować średnicę pręta, pod warunkiem zachowania odpowiedniego stosunku otuliny do średnicy.
- Lokalizacja prętów: Umożliwia precyzyjne wyznaczenie osi zbrojenia, co jest krytyczne przy planowaniu wierceń lub cięć w betonie.
Technologia georadarowa (GPR) w skanowaniu betonu
GPR (Ground Penetrating Radar) wykorzystuje impulsy fal elektromagnetycznych o wysokiej częstotliwości (zazwyczaj od 1,5 GHz do 4 GHz w diagnostyce betonu). Fale te odbijają się od granic ośrodków o różnych stałych dielektrycznych, co pozwala na wykrywanie nie tylko zbrojenia, ale także kabli sprężających, rur instalacyjnych oraz pustek wewnątrz struktury betonu.
GPR jest szczególnie efektywny w przypadku gęstego zbrojenia lub wielowarstwowego układu prętów, gdzie klasyczne metody magnetyczne mogą napotykać ograniczenia interpretacyjne. Metoda ta doskonale sprawdza się w skanowaniu fundamentów oraz grubych płyt fundamentowych, dostarczając wizualizację przekroju konstrukcji w formie echogramów.
Określanie średnicy zbrojenia i grubości otuliny – aspekty techniczne
Precyzyjne wyznaczenie parametrów zbrojenia wymaga uwzględnienia czynników zakłócających, takich jak wpływ sąsiednich prętów czy obecność domieszek metalicznych w betonie. Grubość otuliny jest parametrem krytycznym z punktu widzenia trwałości konstrukcji, gdyż chroni stal przed korozją wywołaną karbonatyzacją betonu lub wnikaniem chlorków.
| Parametr | Metoda indukcyjna (Profometr) | Metoda georadarowa (GPR) |
|---|---|---|
| Dokładność otuliny | Bardzo wysoka (do 100-150 mm głębokości) | Wysoka (również przy większych głębokościach) |
| Pomiar średnicy | Możliwy przy zachowaniu procedur kalibracji | Orientacyjny (wymaga interpretacji hiperboli) |
| Wykrywanie elementów niemetalowych | Brak możliwości | Możliwe (PVC, pustki, kable) |
| Wpływ gęstego zbrojenia | Ryzyko nakładania się sygnałów | Dobra separacja sygnałów |
Zastosowanie skanowania w diagnostyce inżynierskiej
Skanowanie zbrojenia znajduje szerokie zastosowanie w różnych etapach życia obiektu budowlanego. Do najczęstszych zadań należą:
- Weryfikacja powykonawcza: Sprawdzenie zgodności liczby i rozstawu prętów z dokumentacją projektową.
- Diagnostyka przed przebudową: Lokalizacja zbrojenia w celu uniknięcia jego uszkodzenia podczas kotwienia nowych elementów lub wykonywania przebić.
- Ocena stanu technicznego: Określenie grubości otuliny w ramach analizy ryzyka korozyjnego (zgodnie z normą PN-EN 1992-1-1).
- Badania specjalistyczne: Inwentaryzacja zbrojenia w obiektach zabytkowych lub mostowych, gdzie brak jest dokumentacji archiwalnej.
Warto podkreślić, że skanowanie betonu jest często pierwszym etapem szerszego procesu, jakim jest diagnostyka konstrukcji fundamentów lub ekspertyza techniczna stropów. Wyniki uzyskane z GPR i profometru stanowią dane wejściowe do obliczeń statyczno-wytrzymałościowych.
Normy techniczne i standardy wykonywania badań
Prawidłowe wykonanie skanowania i interpretacja wyników powinny opierać się na krajowych i międzynarodowych wytycznych technicznych. Do najważniejszych dokumentów normatywnych należą:
- PN-EN 1992-1-1 (Eurokod 2): Określa wymagania dotyczące minimalnej grubości otuliny ze względu na trwałość i przyczepność.
- BS 1881-204: Brytyjska norma dotycząca stosowania elektromagnetycznych mierników otuliny.
- ACI 228.2R: Raport amerykańskiego instytutu betonu dotyczący metod nieniszczących w diagnostyce betonu.
- DGZfP B2: Wytyczne niemieckiego stowarzyszenia badań nieniszczących dotyczące pomiarów grubości otuliny.
Zastosowanie aparatury pomiarowej renomowanych producentów, takich jak Proceq, w połączeniu z wiedzą inżynierską, gwarantuje uzyskanie wiarygodnych danych, które są niezbędne dla zapewnienia bezpieczeństwa użytkowania obiektów żelbetowych.
