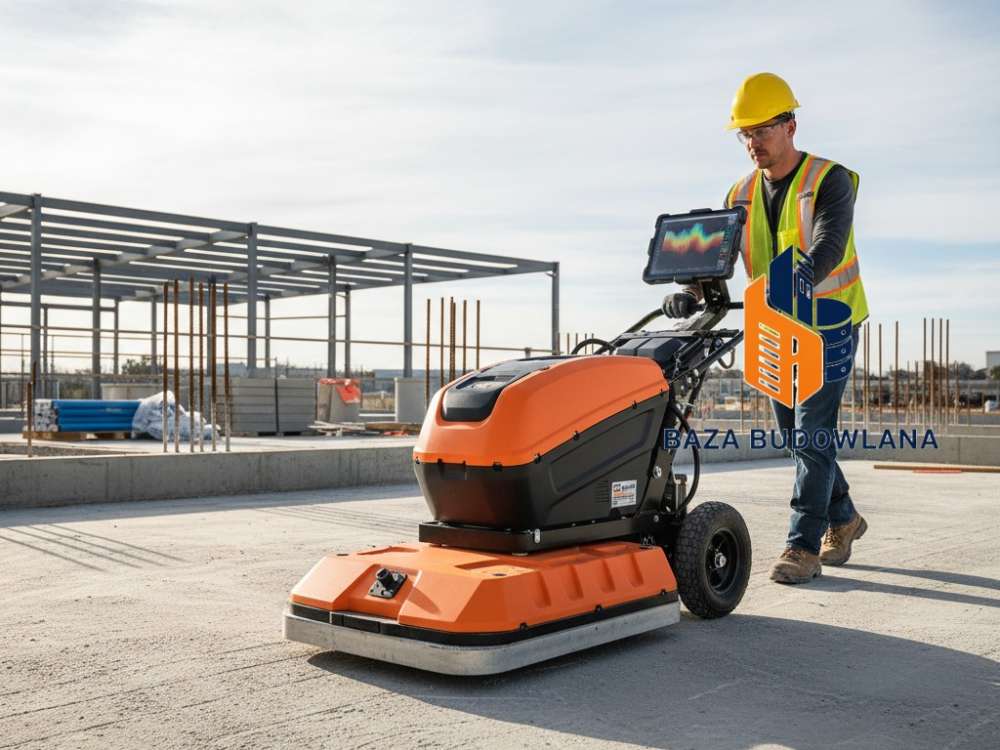

Definicja i fizyczne podstawy metody GPR

Georadar (ang. Ground Penetrating Radar – GPR) jest wysokorozdzielczą, mobilną metodą geofizyczną opartą na emisji oraz rejestracji odbitych fal elektromagnetycznych o częstotliwościach z zakresu od 10 MHz do 4 GHz. Urządzenie to wykorzystuje zjawisko propagacji fal radiowych w ośrodkach materialnych oraz ich odbicia od granic warstw o odmiennych właściwościach dielektrycznych.

Podstawowym parametrem determinującym skuteczność badania jest względna przenikalność elektryczna (stała dielektryczna, ε_r). W momencie, gdy fala elektromagnetyczna napotyka granicę między ośrodkami o różnej przenikalności (np. styk betonu i stali, gruntu i rury z tworzywa sztucznego lub kawerny wypełnionej powietrzem), następuje częściowe odbicie sygnału, który powraca do anteny odbiorczej. Czas przebiegu fali (tzw. two-way travel time) oraz amplituda odbicia pozwalają na precyzyjne określenie głębokości zalegania oraz charakteru wykrytego obiektu.

Budowa i rodzaje systemów georadarowych

Typowy system GPR składa się z jednostki centralnej (kontrolera), anteny nadawczej, anteny odbiorczej oraz jednostki zapisu danych. Ze względu na konstrukcję i charakterystykę pracy wyróżnia się następujące rodzaje urządzeń:

• Anteny ekranowane: Posiadają obudowę eliminującą wpływ zakłóceń pochodzących z powierzchni (np. od operatora, pojazdów czy budynków). Stosowane głównie w badaniach inżynierskich i drogowych.
• Anteny nieekranowane: Wykorzystywane najczęściej w badaniach głębokich (geotechnika, geologia), gdzie wymagane są niskie częstotliwości. Charakteryzują się większym zasięgiem, ale są podatne na interferencje zewnętrzne.
• Systemy impulsowe: Najbardziej powszechne, emitujące krótkie impulsy energii elektromagnetycznej.
• Systemy SF-GPR (Stepped Frequency GPR): Emitują fale o zmiennej, schodkowo narastającej częstotliwości, co pozwala na uzyskanie szerszego pasma i lepszego stosunku sygnału do szumu.

Parametry techniczne i ich korelacja z rozdzielczością

Kluczowym elementem doboru aparatury jest częstotliwość środkowa anteny. Istnieje odwrotna zależność między głębokością penetracji a rozdzielczością obrazowania, co przedstawia poniższa tabela:

Zastosowanie w inżynierii lądowej i budownictwie

Metoda GPR znajduje szerokie zastosowanie w diagnostyce nieniszczącej (NDT) obiektów budowlanych oraz w rozpoznaniu podłoża gruntowego. Do kluczowych obszarów aplikacji należą:

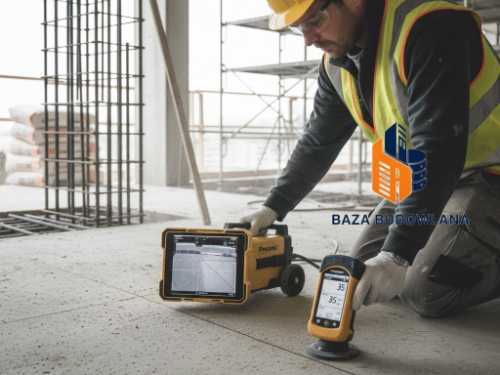

1. Diagnostyka konstrukcji żelbetowych: Precyzyjne określanie otuliny zbrojenia, mapowanie rozkładu prętów zbrojeniowych, wykrywanie cięgien sprężających oraz pustek w kanałach kablowych.
2. Budownictwo drogowe i lotniskowe: Ciągły pomiar grubości warstw konstrukcyjnych nawierzchni, wykrywanie osłabień podłoża, identyfikacja stref zawilgoconych oraz pustek pod płytami betonowymi.
3. Inżynieria mostowa: Ocena stanu technicznego płyt pomostowych, wykrywanie delaminacji betonu oraz korozji zbrojenia (poprzez analizę tłumienia sygnału).
4. Lokalizacja infrastruktury podziemnej: Wykrywanie rurociągów metalowych i niemetalowych (PVC, PE, beton), kabli energetycznych oraz telekomunikacyjnych.
5. Geotechnika: Rozpoznawanie nieciągłości w podłożu, lokalizacja starych fundamentów, piwnic, obiektów archeologicznych oraz ocena poziomu zwierciadła wód gruntowych.

Normy techniczne i regulacje prawne

Wykorzystanie georadarów w Polsce i Unii Europejskiej podlega rygorystycznym normom w zakresie kompatybilności elektromagnetycznej oraz ochrony widma radiowego. Podstawowe dokumenty odniesienia to:

• PN-EN 302 066: Norma dotycząca urządzeń bliskiego zasięgu (SRD) wykorzystujących technologię obrazowania GPR i WPR (Wall Penetrating Radar).
• ETSI EG 202 291: Wytyczne dotyczące instalacji i użytkowania systemów GPR w celu minimalizacji zakłóceń radiowych.
• PN-EN 1330-10: Badania nieniszczące – Terminologia – Część 10: Terminy stosowane w badaniach metodą georadarową.
• Regulacje UKE (Urząd Komunikacji Elektronicznej): Wymagania dotyczące certyfikacji urządzeń dopuszczonych do obrotu na rynku polskim.

Ograniczenia metody i interpretacja wyników

Skuteczność metody GPR jest silnie uzależniona od przewodności elektrycznej ośrodka. Grunty spoiste (gliny, iły) oraz materiały o wysokim zasoleniu lub wilgotności powodują silną absorpcję energii elektromagnetycznej, co drastycznie ogranicza zasięg badania. Interpretacja wyników wymaga zaawansowanej wiedzy inżynierskiej, gdyż surowe dane (radargramy) przedstawiają hiperbole odbić, które muszą zostać poddane procesom cyfrowego przetwarzania (tzw. processing), obejmującym m.in. filtrowanie częstotliwościowe, korekcję wzmocnienia (gain) oraz migrację.
