Skanowanie zbrojenia (3)

Definicja i istota skanowania zbrojenia

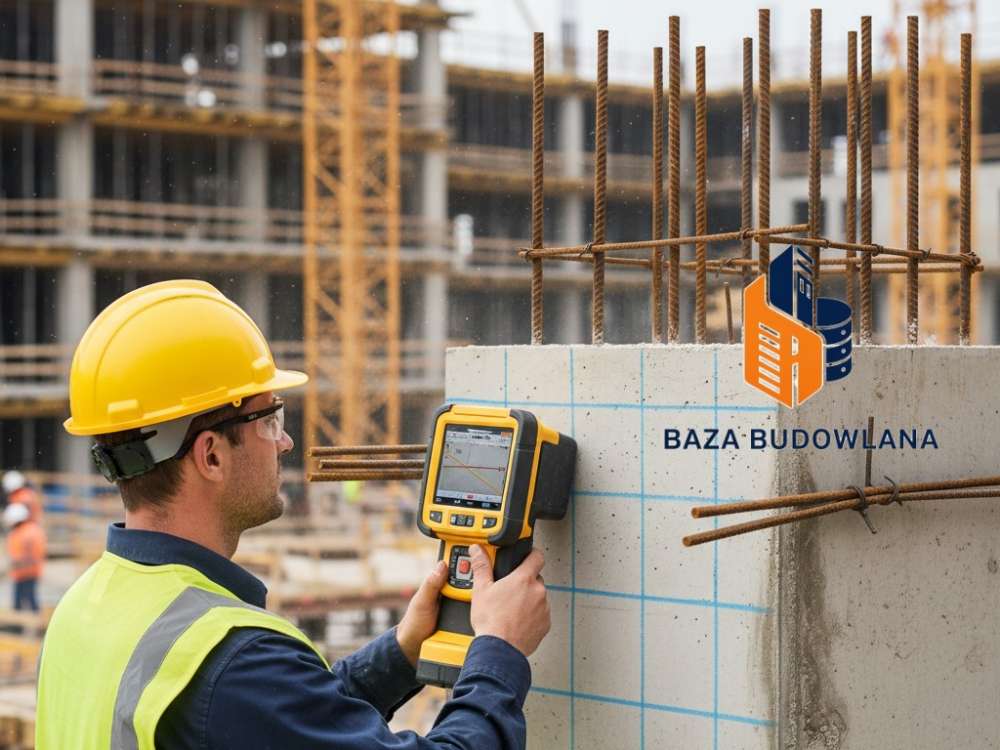

Skanowanie zbrojenia jest procesem diagnostycznym zaliczanym do grupy badań nieniszczących (NDT – Non-Destructive Testing), mającym na celu lokalizację elementów zbrojeniowych wewnątrz stwardniałego betonu. Procedura ta pozwala na precyzyjne określenie położenia prętów, ich przebiegu, rozstawu oraz grubości otuliny betonowej bez konieczności wykonywania uciążliwych i inwazyjnych odkrywek. Wykorzystanie nowoczesnych metod skanowania jest niezbędnym elementem oceny stanu technicznego obiektów inżynierskich, weryfikacji zgodności wykonawstwa z projektem oraz planowania prac renowacyjnych.

Główne metody pomiarowe

W nowoczesnej inżynierii lądowej wykorzystuje się przede wszystkim dwie dominujące technologie skanowania zbrojenia, różniące się zasadą fizyczną działania oraz zakresem uzyskiwanych danych:

• Metoda elektromagnetyczna (pachometryczna): Opiera się na zjawisku indukcji elektromagnetycznej. Urządzenie (pachometr) generuje pole magnetyczne, które zostaje zakłócone przez obecność metalowych prętów zbrojeniowych. Analiza zmian tego pola pozwala na określenie głębokości zalegania zbrojenia oraz przybliżonej średnicy prętów. Jest to metoda bardzo precyzyjna przy niewielkich otulinach (do ok. 10 cm).
• Metoda georadarowa (GPR – Ground Penetrating Radar): Wykorzystuje zjawisko odbicia fal elektromagnetycznych o wysokiej częstotliwości (od 1 GHz do 4 GHz) od granic ośrodków o różnych właściwościach dielektrycznych. Georadar umożliwia mapowanie głębokich warstw zbrojenia (nawet do 50-80 cm), wykrywanie zbrojenia wielowarstwowego oraz lokalizację innych elementów, takich jak kable sprężające, rury instalacyjne czy pustki w betonie.

Zastosowanie skanowania zbrojenia w procesie budowlanym

Diagnostyka zbrojenia znajduje zastosowanie na każdym etapie życia konstrukcji – od fazy budowy, przez eksploatację, aż po modernizację. Do kluczowych obszarów zastosowań należą:

• Weryfikacja powykonawcza: Sprawdzenie zgodności ułożenia zbrojenia z projektem technicznym, szczególnie w przypadku elementów ulegających zakryciu.
• Diagnostyka przed modernizacją: Określenie nośności konstrukcji w przypadku planowanych nadbudów, rozbudów lub zmiany sposobu użytkowania obiektu.
• Zapewnienie bezpieczeństwa prac wiertniczych: Wyznaczanie bezpiecznych miejsc do wykonania przewiertów diamentowych lub kotwienia, aby uniknąć przecięcia prętów nośnych.
• Badanie grubości otuliny: Kluczowy parametr z punktu widzenia trwałości konstrukcji i ochrony zbrojenia przed korozją (zgodność z wymaganiami klas ekspozycji).
• Ekspertyzy techniczne: Ustalanie przyczyn powstania zarysowań lub awarii budowlanych.

Parametry techniczne i porównanie technologii

Wybór odpowiedniej technologii skanowania zależy od wymagań technicznych projektu oraz specyfiki badanej konstrukcji. Poniższa tabela przedstawia porównanie parametrów metody pachometrycznej oraz georadarowej.

Procedura badania i raportowanie

Prawidłowo przeprowadzone skanowanie zbrojenia powinno składać się z kilku etapów, które gwarantują rzetelność uzyskanych wyników:

1. Przygotowanie powierzchni: Oczyszczenie betonu z luźnych warstw, oznaczenie siatki pomiarowej (opcjonalnie).
2. Kalibracja urządzenia: Dostosowanie parametrów do rodzaju betonu (szczególnie istotne w metodzie GPR w celu ustalenia stałej dielektrycznej).
3. Proces skanowania: Prowadzenie głowicy skanującej w kierunkach ortogonalnych w celu wykrycia prętów podłużnych i poprzecznych.
4. Analiza danych: Przetwarzanie surowych danych (skanów) w dedykowanym oprogramowaniu, generowanie obrazów 2D lub modeli 3D zbrojenia.
5. Opracowanie wyników: Przygotowanie dokumentacji zawierającej mapy rozkładu zbrojenia, statystyczną analizę grubości otuliny oraz wnioski dotyczące stanu zbrojenia.

Normy techniczne i wytyczne

Skanowanie zbrojenia i interpretacja wyników powinny odbywać się w oparciu o aktualne normy oraz wytyczne techniczne, co zapewnia porównywalność badań. Do najważniejszych dokumentów należą:

• PN-EN 1992-1-1 (Eurokod 2): Definiuje minimalne grubości otulenia zbrojenia w zależności od klas ekspozycji i trwałości konstrukcji.
• PN-EN 13791: Ocena wytrzymałości betonu na ściskanie w konstrukcjach, gdzie badania NDT często uzupełniają diagnostykę ogólną.
• BS 1881:204: Brytyjska norma szczegółowo opisująca wymagania dla pachometrów elektromagnetycznych i procedury ich stosowania.
• Wytyczne ITB: Krajowe instrukcje dotyczące diagnostyki obiektów betonowych, określające dopuszczalne odchyłki i metodykę pomiarową.

Ograniczenia metod skanowania

Należy mieć na uwadze, że każda metoda nieniszcząca posiada ograniczenia. W przypadku pachometrii obecność materiałów ferromagnetycznych w betonie lub prętów o nietypowym składzie stopowym może zakłócać wyniki. Metoda GPR jest natomiast wrażliwa na wilgotność betonu – wysoka zawartość wody znacząco tłumi fale elektromagnetyczne, ograniczając zasięg badania. W sytuacjach spornych lub o wysokim stopniu skomplikowania, zaleca się wykonanie punktowych odkrywek kontrolnych (tzw. kalibracja mechaniczna) w celu potwierdzenia wyników uzyskanych drogą cyfrową.
