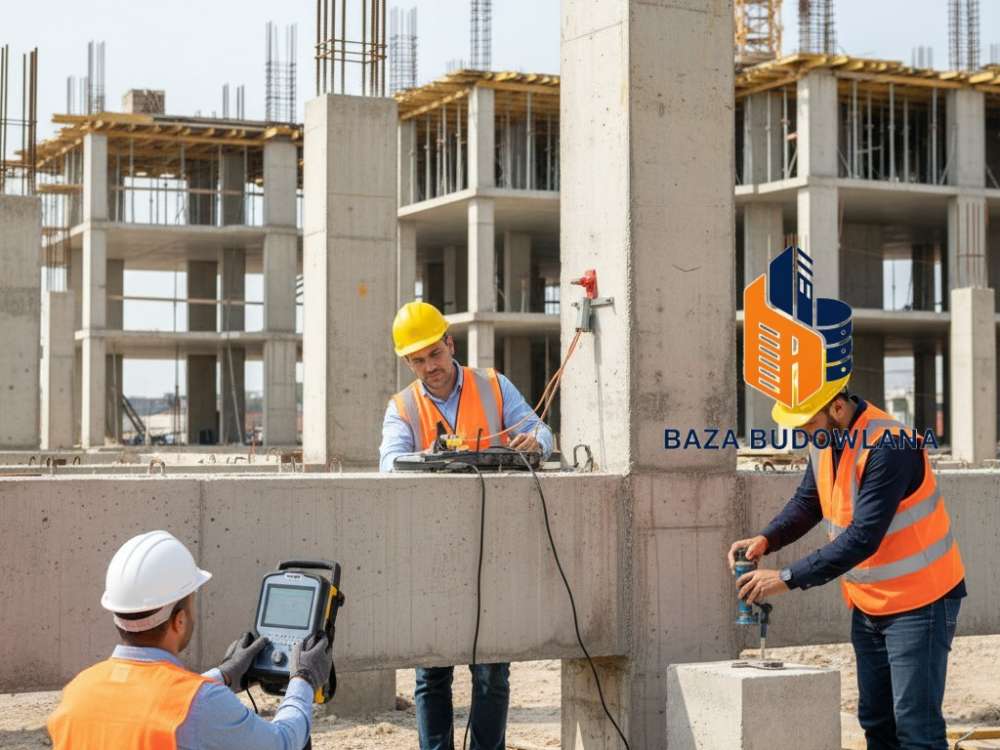

Zakres i cel usługi skanowania konstrukcji żelbetowych

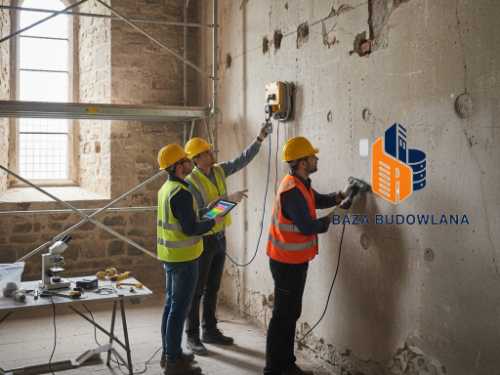

Kompleksowe skanowanie żelbetu to zaawansowany proces diagnostyczny realizowany w ramach badań nieniszczących (NDT – Non-Destructive Testing). Usługa ta ma na celu precyzyjne określenie rozmieszczenia zbrojenia, wykrycie wad wewnętrznych betonu oraz ocenę parametrów wytrzymałościowych konstrukcji bez naruszania jej integralności. Diagnostyka ta jest niezbędna podczas planowania przebudów, rewitalizacji obiektów zabytkowych, a także w przypadku konieczności zweryfikowania poprawności wykonania robót budowlanych względem dokumentacji projektowej.
Zastosowanie kilku komplementarnych metod pomiarowych pozwala na uzyskanie pełnego obrazu stanu technicznego elementów takich jak stropy, ściany nośne, słupy czy fundamenty. Dzięki korelacji wyników z różnych urządzeń możliwe jest precyzyjne określenie klasy betonu oraz stopnia degradacji materiału.
Wykorzystywane metody badawcze i ich zastosowanie
W ramach usługi wykorzystuje się zestaw profesjonalnych technologii pomiarowych, które pozwalają na wieloaspektową analizę struktury:
- Georadar (GPR): Umożliwia lokalizację prętów zbrojeniowych, kabli sprężających, a także rur instalacyjnych i pustek wewnątrz struktury betonowej. Metoda ta pozwala na tworzenie map 2D i 3D rozkładu elementów zatopionych w betonie.

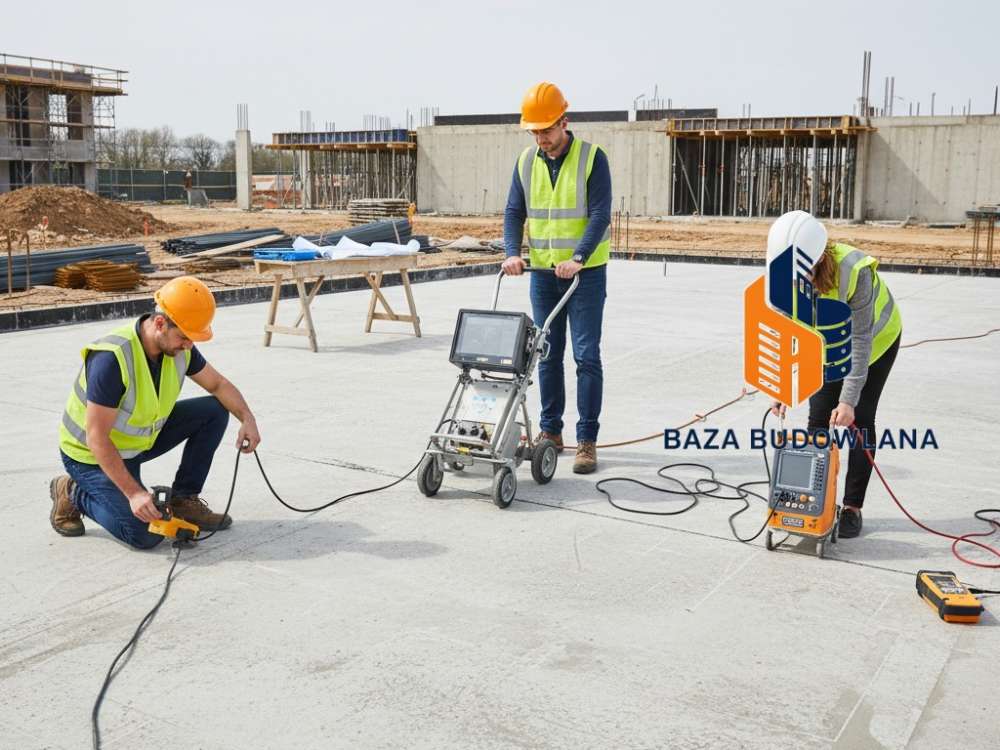

- Badanie ultradźwiękowe: Służy do wykrywania pęknięć, rozwarstwień oraz określania jednorodności betonu. Jest to kluczowe narzędzie przy diagnostyce fundamentów oraz grubych elementów konstrukcyjnych.
- Pomiar profometrem (metoda magnetometryczna): Pozwala na precyzyjne określenie grubości otuliny zbrojenia oraz pomiar średnicy prętów. Jest to niezbędne do weryfikacji nośności konstrukcji.
- Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. (młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.): Pozwala na oszacowanie wytrzymałości betonu na ściskanie. Wyniki te, w połączeniu z innymi metodami, stanowią podstawę do klasyfikacji betonu w istniejącym obiekcie.
Szczegółowy skład usługi
Realizacja zlecenia obejmuje pełen cykl diagnostyczny, od przygotowania stanowiska po opracowanie wyników. W skład usługi wchodzą:
| Element usługi | Opis działań |
|---|---|
| Analiza dokumentacji | Wstępne zapoznanie się z projektami konstrukcyjnymi i historycznymi danego obiektu. |
| Pomiary polowe | Wykonanie serii skanów przy użyciu GPR, profometru i sklerometru w wyznaczonych punktach pomiarowych. |
| Weryfikacja grubości otuliny | Dokładne sprawdzenie warstwy ochronnej betonu w celu oceny ryzyka korozji zbrojenia. |
| Detekcja defektów | Wskazanie miejsc występowania kawern, raków betonowych lub pęknięć wewnętrznych. |
| Opracowanie raportu | Przygotowanie dokumentacji technicznej zawierającej mapy zbrojenia, zestawienia parametrów i wnioski z badań. |
Przebieg procesu diagnostycznego
Proces badania jest zorganizowany w sposób minimalizujący uciążliwość dla bieżącej eksploatacji obiektu:
- Przygotowanie powierzchni: Oczyszczenie miejsc pomiarowych z luźnych warstw tynku lub zanieczyszczeń (o ile jest to wymagane dla danej metody).
- Kalibracja urządzeń: Dostosowanie parametrów sprzętu do specyfiki badanego betonu i przewidywanej głębokości zbrojenia.
- Skanowanie systematyczne: Wykonanie siatki pomiarowej na badanych elementach żelbetowych.
- Pomiary uzupełniające: W przypadku wykrycia anomalii, przeprowadza się badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. lub ultradźwiękowe w celu doprecyzowania stanu materiału.
- Analiza danych: Przetwarzanie zebranych sygnałów cyfrowych przy użyciu specjalistycznego oprogramowania inżynierskiego.
Szacowany czas trwania usługi
Czas realizacji zależy od stopnia skomplikowania konstrukcji oraz łącznej powierzchni przeznaczonej do badania. Standardowo przyjmuje się następujące ramy czasowe:
- Prace polowe: Od 4 do 8 godzin roboczych dla standardowego obszaru (np. kilkanaście punktów pomiarowych lub ok. 50-100 m² stropu).
- Analiza danych i raportowanie: Od 2 do 5 dni roboczych od zakończenia pomiarów w terenie.
- Badania obiektów wielkokubaturowych: Termin ustalany indywidualnie, zazwyczaj trwający od kilku do kilkunastu dni roboczych.
Profesjonalna diagnostyka nieniszcząca metodą skanowania stanowi gwarancję bezpieczeństwa podczas dalszych prac budowlanych, eliminując ryzyko uszkodzenia kluczowych elementów konstrukcyjnych podczas przewiertów czy kucia.
