Pomiary posadzek pod regały wysokiego składowania VNA

Definicja i specyfika posadzek w systemach wysokiego składowania VNA

Systemy VNA (Very Narrow Aisle), czyli wózków pracujących w bardzo wąskich korytarzach roboczych, stanowią jeden z najbardziej wymagających obszarów w inżynierii posadzek przemysłowych. W przeciwieństwie do magazynów o szerokich korytarzach, gdzie operują wózki swobodnie poruszające się, systemy VNA opierają się na precyzyjnym prowadzeniu mechanicznym lub indukcyjnym. Ze względu na dużą wysokość podnoszenia (często przekraczającą 15 metrów) oraz minimalne prześwity między masztem a regałem, nawet milimetrowe odchylenia płaskości posadzki u podstawy ulegają zwielokrotnieniu na szczycie masztu.

Zjawisko to, znane jako wychylenie dynamiczne, może prowadzić do kolizji z konstrukcją regałów, nadmiernego zużycia podzespołów wózków oraz zagrożenia bezpieczeństwa pracy. Dlatego też posadzki pod systemy VNA muszą spełniać rygorystyczne kryteria płaskości i poziomości, określane mianem posadzek o podwyższonej dokładności (ang. Superflat Floors).

Ewolucja norm technicznych: Od DIN 15185 do wytycznych VDMA i FEM

Tradycyjnym standardem odniesienia w projektowaniu i odbiorze posadzek w korytarzach wąskich była norma DIN 15185. Skupiała się ona na tolerancjach wzdłużnych i poprzecznych w korytarzach roboczych. Jednak wraz z rozwojem technologii magazynowej i wzrostem wysokości składowania, standardy te zostały doprecyzowane przez stowarzyszenia branżowe.

Obecnie kluczowym dokumentem są wytyczne VDMA (Verband Deutscher Maschinen- und Anlagenbau), które zostały zaadoptowane i rozwinięte w ramach europejskich norm FEM (Fédération Européenne de la Manutention). Najważniejsze aktualne dokumenty to:

• FEM 10.2.14-1: Wytyczne dotyczące tolerancji regałów, posadzek i odkształceń w systemach wysokiego składowania.
• FEM 4.103-1: Specyfikacja dotycząca wózków przemysłowych pracujących w wąskich korytarzach.

Warto podkreślić, że standardowa norma DIN 18202 (stosowana dla ogólnych posadzek przemysłowych) jest niewystarczająca dla systemów VNA, gdyż mierzy ona płaskość w układzie siatki, nie uwzględniając specyfiki toru jazdy kół wózka.

Kluczowe parametry pomiarowe i tolerancje

Pomiary posadzek pod regały VNA koncentrują się na parametrach mierzonych w konkretnych śladach kół wózka. Wyróżnia się trzy główne parametry zgodnie z metodologią VDMA/FEM:

Tolerancje są ściśle uzależnione od wysokości podnoszenia wózka. Im wyższy regał, tym mniejsze dopuszczalne wartości parametrów dZ i d2Z. Dla wysokości powyżej 10 metrów wymagania stają się ekstremalnie rygorystyczne.

Metodologia prowadzenia audytu płaskości

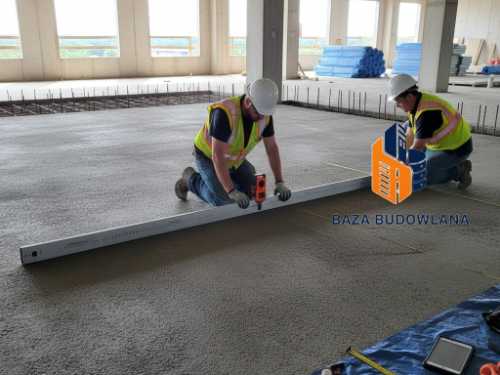

Badanie równości posadzkiBadanie równości posadzki, znane również jako audyt płaskości, to specjalistyczny proces pomiarowy mający na celu sprawdzenie, czy powierzchnia posadzki (zazwyczaj betonowej lub żywicznej) spełnia określone normy techniczne. (audyt płaskości) w systemach VNA musi być przeprowadzane za pomocą specjalistycznych urządzeń pomiarowych, najczęściej zrobotyzowanych profilografów (tzw. FloorPro lub podobne). Urządzenia te poruszają się precyzyjnie w osiach korytarzy, w których docelowo mają pracować wózki.

Proces pomiarowy obejmuje:

1. Wyznaczenie osi korytarzy zgodnie z projektem technologicznym magazynu.
2. Kalibrację urządzenia pomiarowego względem punktu referencyjnego.
3. Ciągły pomiar profilu podłużnego dla każdego śladu koła oraz profilu poprzecznego.
4. Analizę statystyczną wyników i odniesienie ich do krzywych granicznych określonych w normie FEM 10.2.14-1.

Korelacja płaskości z nośnością i diagnostyką betonu

Prawidłowe parametry geometryczne posadzki są bezużyteczne, jeśli podłoże nie wykazuje odpowiedniej stabilności. Przed przystąpieniem do montażu regałów wysokiego składowania, niezbędne jest przeprowadzenie kompleksowej diagnostyki strukturalnej.

Badanie nośności posadzkiOcena nośności posadzki to proces, którego celem jest ustalenie, czy konstrukcja podłogi jest w stanie wytrzymać przewidziane obciążenia – zarówno statyczne, jak i dynamiczne. Podejście to obejmuje szczegółowe badanie posadzki, analizę materiałów, konstrukcji i warunków eksploatacji oraz korzysta z narzędzi inżynierskich, które umożliwiają dokładne określenie wytrzymałości fundamentu. jest kluczowym etapem, który pozwala określić, czy płyta betonowa przeniesie skumulowane obciążenia od stóp regałów oraz naciski osiowe wózków VNA. W ramach diagnostyki często wykonuje się również badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu (metoda nieniszcząca), które pozwala oszacować wytrzymałość betonu na ściskanie w różnych sekcjach hali. Niejednorodność betonu może prowadzić do osiadań, które w krótkim czasie zniweczą uzyskaną precyzję płaskości.

Działania naprawcze w przypadku niezgodności

W sytuacjach, gdy audyt wykaże przekroczenia dopuszczalnych tolerancji (co zdarza się często na posadzkach wykonywanych metodą "pól tradycyjnych"), konieczna jest naprawa posadzek przemysłowych. W systemach VNA najskuteczniejszą metodą korekcyjną jest szlifowanie planetarne w śladach kół.

Proces ten polega na:

• Precyzyjnym wyznaczeniu obszarów "wysokich" na podstawie raportu z pomiarów.
• Zeszlifowaniu naddatków betonu do poziomu wymaganego przez normę VDMA/FEM.
• Wygładzeniu przejść między strefami szlifowanymi a surową posadzką, aby uniknąć gwałtownych skoków parametrów dX i d2Z.

W przypadku stwierdzenia pustek pod płytą lub niedostatecznej sztywności podłoża, naprawa może wymagać również iniekcji podposadzkowych, co ściśle wiąże się z wynikami uzyskanymi podczas badania nośności.

Podsumowanie

Pomiary zgodne z VDMA i FEM 10.2.14-1 stanowią fundament bezpiecznej eksploatacji magazynów wysokiego składowania. Projektanci i inwestorzy muszą traktować posadzkę nie jako element konstrukcyjny, lecz jako integralną część systemu transportu bliskiego o precyzji maszynowej. Integracja pomiarów płaskości z badaniami nośności i wytrzymałości betonu pozwala na wieloletnią, bezawaryjną pracę systemów VNA.

Współczesne wymogi stawiane posadzkom w magazynach VNA (Very Narrow Aisle) wykraczają poza standardowe parametry płaskości. Zastosowanie normy DIN 15185 oraz wytycznych VDMA (FEM 10.2.14-1 / FEM 4.103-1) jest niezbędne, ponieważ nawet milimetrowe odchylenia podłoża są wielokrotnie potęgowane na wysokości kilku lub kilkunastu metrów, co może prowadzić do niebezpiecznych wychyleń masztu wózka systemowego i kolizji z regałami.

Kluczowe aspekty pomiarów w korytarzach roboczych obejmują:

• Równość podłużną: mierzona w śladach kół wózka, określająca dopuszczalne różnice wysokości na długości korytarza, co wpływa na płynność jazdy i redukcję drgań.
• Równość poprzeczną: kluczowa dla stabilności bocznej masztu; wytyczne VDMA narzucają rygorystyczne limity różnicy poziomów między lewym a prawym śladem koła.
• Krótką falistość (odcinek 10 cm): nowsze wytyczne kładą nacisk na mikronierówności, które mogą powodować szybkie zużycie elementów układu jezdnego wózka oraz dyskomfort operatora.

Aby audyt płaskości był kompletny, powinien zostać poprzedzony lub uzupełniony o badanie nośności posadzkiOcena nośności posadzki to proces, którego celem jest ustalenie, czy konstrukcja podłogi jest w stanie wytrzymać przewidziane obciążenia – zarówno statyczne, jak i dynamiczne. Podejście to obejmuje szczegółowe badanie posadzki, analizę materiałów, konstrukcji i warunków eksploatacji oraz korzysta z narzędzi inżynierskich, które umożliwiają dokładne określenie wytrzymałości fundamentu. oraz badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu. Wykorzystanie młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. pozwala na nieinwazyjną ocenę wytrzymałości podłoża, co jest kluczowe w miejscach o ekstremalnie wysokich naciskach punktowych generowanych przez stopy regałów wysokiego składowania. Połączenie precyzyjnej geometrii z odpowiednią twardością betonu gwarantuje, że posadzka nie ulegnie odkształceniom pod wpływem długotrwałej eksploatacji.

W przypadku wykrycia nieprawidłowości podczas pomiarów, konieczna jest profesjonalna naprawa posadzki. Proces ten najczęściej obejmuje precyzyjne szlifowanie planetarne w celu uzyskania wymaganych parametrów VDMA lub miejscowe wzmocnienia strukturalne, jeśli diagnostyka sklerometryczna wykazała osłabienie nośności betonu. Tylko takie kompleksowe podejście do diagnostyki i serwisu podłoża zapewnia pełną wydajność logistyczną i bezpieczeństwo pracy w nowoczesnym centrum magazynowym.
