Prawidłowe przygotowanie podłoża pod montaż podnośnika samochodowego jest kluczowe dla bezpieczeństwa pracy i trwałości urządzenia. Instalacja na zbyt słabej lub zbyt cienkiej posadzce grozi wyrwaniem kotew i katastrofą budowlaną. Poniżej przedstawiono procedurę sprawdzającą, czy istniejąca płyta betonowa spełnia wymagania techniczne.
Niezbędne narzędzia i materiały
- Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. (do badania sklerometrycznego).
- Wiertarka udarowa z długim wiertłem do betonu (średnica 10-12 mm).
- Miarka (centymetr) lub suwmiarka z głębokościomierzem.
- Wykrywacz zbrojenia i metali.
- Kreda lub marker budowlany do oznaczania punktów pomiarowych.
- Odkurzacz przemysłowy lub pompka do przedmuchiwania otworów.
Instrukcja krok po kroku
-
Wstępna diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności.
Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. i oględziny:
Pracę należy rozpocząć od dokładnego oczyszczenia powierzchni w miejscu planowanego montażu. Należy zidentyfikować wszelkie pęknięcia, ubytki oraz dylatacje. Diagnostyka betonuDiagnostyka betonu to system badań i analiz mający na celu ocenę zgodności z wymaganiami projektowymi, określenie jednorodności i nośności konstrukcji oraz identyfikację przyczyn wad betonu oraz zakresu uszkodzeń betonu; wybór metod badania betonu zależy od celu (kontrola jakości, ocena stanu istniejącej konstrukcji, analiza przyczyn awarii) oraz dostępności elementu i wymaganej dokładności. Diagnozowanie uszkodzeń betonu koncentruje się na badaniu przyczyn problemów z betonem obejmuje zarówno metody nieniszczące (in situ, NDT), jak i laboratoryjne analizy pobranych próbek. na tym etapie pozwala wykluczyć miejsca, w których struktura materiału jest wyraźnie osłabiona lub rozwarstwiona.
-
Badanie grubości posadzki:

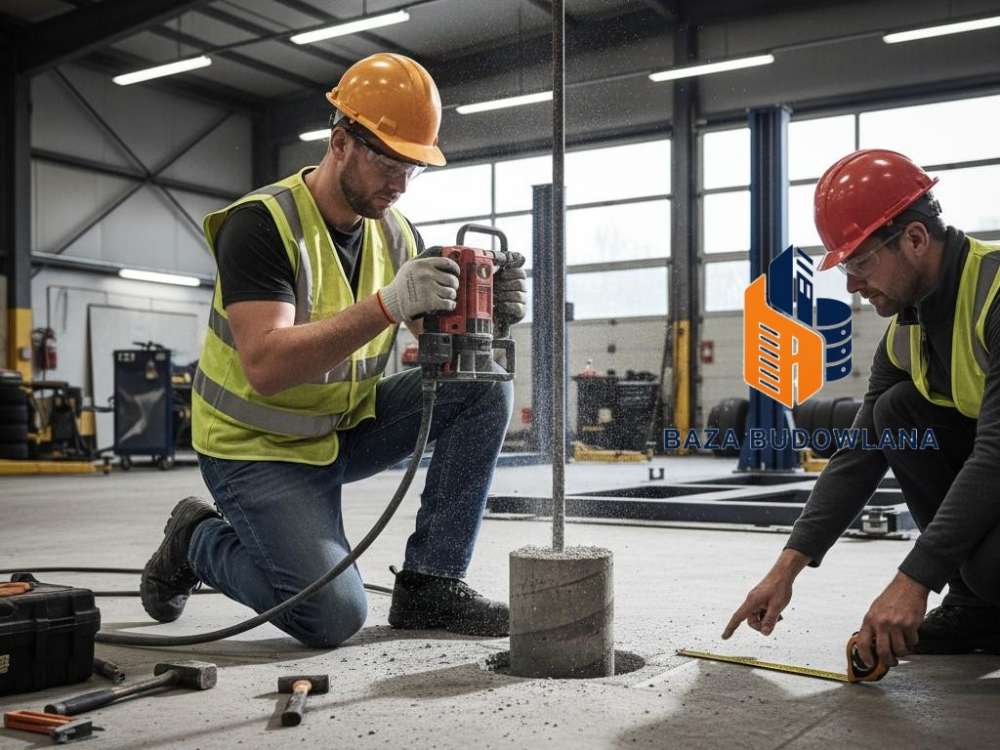

W miejscach, gdzie mają stanąć kolumny podnośnika, należy wykonać otwory pilotażowe na wylot przez całą płytę betonową. Po przewierceniu się przez beton, za pomocą miarki lub głębokościomierza, mierzy się rzeczywistą grubość warstwy nośnej. Większość podnośników wymaga minimum 15-20 cm litego betonu bez uwzględniania warstw wykończeniowych (np. płytek czy wylewek samopoziomujących).
-
Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu:
Aby wykonać badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu, należy użyć młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.. W każdym miejscu kotwienia wykonuje się serię kilkunastu uderzeń w bliskim sąsiedztwie. Metoda ta pozwala na szybkie i nieniszczące określenie klasy betonu. Wyniki należy uśrednić i odczytać z tabeli urządzenia, aby sprawdzić, czy materiał osiągnął wymaganą klasę (najczęściej minimum C20/25 lub C25/30).
-
Lokalizacja zbrojenia:
Za pomocą wykrywacza metali należy sprawdzić rozmieszczenie prętów zbrojeniowych. Jest to istotne
, aby podczas właściwego wiercenia pod kotwy nie natrafić na stal, co mogłoby osłabić konstrukcję lub uniemożliwić prawidłowe osadzenie kotew chemicznych bądź mechanicznych.
-
Badanie nośności i stabilności podłoża:
Należy zweryfikować, czy pod betonem nie występują puste przestrzenie. Jeśli podczas wiercenia wiertło gwałtownie "wpada" w głąb przed osiągnięciem spodu płyty, oznacza to obecność kawern. W takim przypadku badanie nośności posadzkiOcena nośności posadzki to proces, którego celem jest ustalenie, czy konstrukcja podłogi jest w stanie wytrzymać przewidziane obciążenia – zarówno statyczne, jak i dynamiczne. Podejście to obejmuje szczegółowe badanie posadzki, analizę materiałów, konstrukcji i warunków eksploatacji oraz korzysta z narzędzi inżynierskich, które umożliwiają dokładne określenie wytrzymałości fundamentu. wyklucza bezpieczny montaż bez wcześniejszego wzmocnienia podłoża (np. poprzez iniekcjeIzolacja iniekcyjna to technika hydroizolacji polegająca na wprowadzeniu pod ciśnieniem lub grawitacyjnie specjalnych preparatów w głąb muru. Jej celem jest stworzenie wewnątrz przegrody trwałej bariery, która zatrzyma kapilarne podciąganie wilgoci i zablokuje przecieki. podbetonowe lub wykonanie nowych stóp fundamentowych).
-
Weryfikacja końcowa:
Zebrane dane (grubość, klasa betonuKlasa betonu określa jego wytrzymałość na ściskanie i jest kluczowym parametrem przy projektowaniu i wznoszeniu konstrukcji budowlanych. Oznaczenia klas betonu ewoluowały na przestrzeni lat, dlatego warto znać zarówno starsze, jak i aktualne normy., stan zbrojenia) należy zestawić z instrukcją producenta podnośnika. Jeśli parametry są niższe od wymaganych, konieczne jest wycięcie fragmentu starej posadzki i wylanie nowych bloków fundamentowych o odpowiednich wymiarach.
Pamiętać należy, że montaż kotew może nastąpić wyłącznie w betonie w pełni związanym, po upływie minimum 28 dni od jego wylania, o ile badania potwierdzą uzyskanie docelowej wytrzymałości.
