Badanie równości posadzki (audyt płaskości)

Zakres i cel badania równości posadzki

Badanie równości posadzkiBadanie równości posadzki, znane również jako audyt płaskości, to specjalistyczny proces pomiarowy mający na celu sprawdzenie, czy powierzchnia posadzki (zazwyczaj betonowej lub żywicznej) spełnia określone normy techniczne., określane również jako audyt płaskości, jest niezbędnym procesem diagnostycznym pozwalającym na zweryfikowanie parametrów geometrycznych nawierzchni betonowych i żywicznych. Głównym celem usługi jest zapewnienie bezpiecznej i bezawaryjnej eksploatacji obiektów, w szczególności magazynów wysokiego składowania, hal produkcyjnych oraz centrów logistycznych. Precyzja wykonania podłoża ma bezpośredni wpływ na pracę wózków widłowych oraz systemów regałowych, a jej brak może prowadzić do destabilizacji ładunków oraz przyspieszonego zużycia floty transportowej.

W nowoczesnym budownictwie przemysłowym audyt płaskości nie funkcjonuje jako odizolowana procedura, lecz stanowi element, jakim jest kompleksowa ocena stanu posadzki. Podczas gdy parametry geometryczne decydują o komforcie i szybkości logistyki, inne badania wchodzące w skład diagnostyki, takie jak badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta, pozwalają na ocenę trwałości i bezpieczeństwa strukturalnego całej płyty.

Integracja parametrów geometrycznych i materiałowych

Aby audyt płaskości był miarodajny, należy zestawić go z danymi dotyczącymi jakości samego materiału. Same parametry rzędnych wysokościowych nie dają pełnego obrazu, jeśli struktura betonu jest osłabiona. Dlatego proces ten często łączy się z następującymi usługami:

• Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu: Pozwala na nieniszczącą ocenę jednorodności płyty. Jeśli audyt płaskości wykaże lokalne odkształcenia, wykonanie badania młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. pomaga ustalić, czy wynikają one z błędów wykonawczych przy zacieraniu, czy z osiadania struktury betonu o niewystarczającej wytrzymałości na ściskanie.
• Badanie nośności posadzkiOcena nośności posadzki to proces, którego celem jest ustalenie, czy konstrukcja podłogi jest w stanie wytrzymać przewidziane obciążenia – zarówno statyczne, jak i dynamiczne. Podejście to obejmuje szczegółowe badanie posadzki, analizę materiałów, konstrukcji i warunków eksploatacji oraz korzysta z narzędzi inżynierskich, które umożliwiają dokładne określenie wytrzymałości fundamentu.: Jest to kluczowe rozwiązanie w przypadku planowania montażu regałów wysokiego składowania. Nawet idealnie płaska posadka może ulec deformacji pod dużym obciążeniem, jeśli jej nośność nie została uprzednio potwierdzona badaniami płytą statyczną lub dynamiczną.
• Badanie PULL OFF posadzki: W sytuacjach, gdy audyt równości wykaże konieczność wykonania warstw wyrównawczych lub naprawczych, niezbędna jest weryfikacja przyczepności podłoża. Badanie to eliminuje ryzyko odwarstwień nowo nałożonych powłok żywicznych lub mas samopoziomujących.

Przebieg usługi i metodologia pomiarów

Proces badania jest realizowany zgodnie z obowiązującymi normami krajowymi i międzynarodowymi (np. DIN 18202, TR34 lub PN-EN 15620). Przebieg prac dzieli się na następujące etapy:

1. Przygotowanie obiektu: Oczyszczenie powierzchni z zanieczyszczeń mogących zafałszować wyniki pomiarów.
2. Wyznaczenie siatki pomiarowej: Ustalenie punktów lub linii pomiarowych w zależności od przeznaczenia posadzki (ruch wolny lub ruch zdefiniowany w alejkach regałowych VNA).
3. Pomiary właściwe: Wykorzystanie precyzyjnych urządzeń, takich jak niwelatory laserowe, profilografy cyfrowe lub łaty o długości 2 m i 4 m z klinem pomiarowym.
4. Analiza danych: Zestawienie uzyskanych odchyleń z dopuszczalnymi tolerancjami określonymi w projekcie.
5. Korelacja z diagnostyką ogólną: Powiązanie wyników płaskości z wynikami, jakie dała ocena stanu posadzki w zakresie jej twardości i spoistości.

Zależność między wynikami a rozwiązaniami naprawczymi

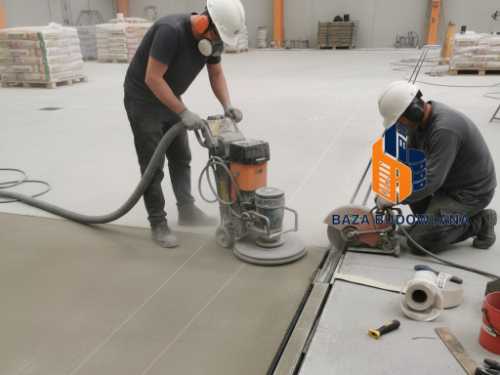

W przypadku wykrycia nieprawidłowości, wyniki audytu stanowią podstawę do podjęcia decyzji o charakterze naprawczym. Jeśli badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu potwierdzi wysoką markę betonu, a jedynie płaskość jest zaburzona, rozwiązaniem jest szlifowanie diamentowe. Jeżeli jednak badanie nośności posadzkiOcena nośności posadzki to proces, którego celem jest ustalenie, czy konstrukcja podłogi jest w stanie wytrzymać przewidziane obciążenia – zarówno statyczne, jak i dynamiczne. Podejście to obejmuje szczegółowe badanie posadzki, analizę materiałów, konstrukcji i warunków eksploatacji oraz korzysta z narzędzi inżynierskich, które umożliwiają dokładne określenie wytrzymałości fundamentu. wykaże braki w podbudowie, konieczne mogą być iniekcjeIzolacja iniekcyjna to technika hydroizolacji polegająca na wprowadzeniu pod ciśnieniem lub grawitacyjnie specjalnych preparatów w głąb muru. Jej celem jest stworzenie wewnątrz przegrody trwałej bariery, która zatrzyma kapilarne podciąganie wilgoci i zablokuje przecieki. wzmacniające. Z kolei przed aplikacją żywic korygujących, wykonuje się badanie PULL OFF posadzki, aby upewnić się, że materiał naprawczy trwale połączy się z istniejącą płytą.

Zestawienie metod diagnostycznych wspierających audyt płaskości

Szacowany czas trwania usługi

Czas realizacji badania jest ściśle uzależniony od metrażu obiektu oraz wybranej gęstości siatki pomiarowej. Standardowo szacuje się następujące ramy czasowe:

• Obiekty do 1000 m²: Realizacja pomiarów w ciągu 1 dnia roboczego.
• Hale wielkopowierzchniowe (powyżej 5000 m²): Prace pomiarowe trwają zazwyczaj od 2 do 4 dni roboczych.
• Opracowanie raportu końcowego: Do 5 dni roboczych od zakończenia prac terenowych.

Precyzyjny pomiar równości posadzki w standardzie FM2 (Floor Movement 2) według wytycznych DIN 15185 jest kluczowym elementem odbioru technicznego nowoczesnych magazynów wysokiego składowania typu VNA (Very Narrow Aisle). W przeciwieństwie do standardowych pomiarów metodą punktową, audyt ten koncentruje się na dynamicznej charakterystyce przejazdu wózków systemowych w korytarzach roboczych. Nawet milimetrowe odchylenia mogą prowadzić do niebezpiecznych drgań masztu na wysokościach przekraczających 12-15 metrów.

Podsumowując, profesjonalne badanie betonuBadanie betonu na budowie wykonujem metodami niszczącymi i nieniszczącymi, np. młotkiem Schmidta w połączeniu z audytem płaskości pozwala na wczesne wykrycie wad ukrytych, co chroni inwestora przed kosztownymi awariami sprzętu magazynowego oraz przedwczesną degradacją nawierzchni przemysłowej. Pełna ocena stanu posadzki to jedyna droga do uzyskania gwarancji wieloletniej, bezawaryjnej eksploatacji obiektu logistycznego.
