Niezbędne narzędzia i materiały
Do rzetelnego przeprowadzenia procesów kontrolnych konieczne jest przygotowanie odpowiedniego zestawu narzędzi. Profesjonalna ocena wytrzymałości betonu wymaga sprzętu, który pozwoli na uzyskanie wyników o wysokim stopniu powtarzalności. Wybór zależy od tego, czy badanie ma być szybkim szacunkiem operacyjnym, czy precyzyjnym pomiarem laboratoryjnym mającym na celu weryfikację klasy projektowej.
- Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. (sklerometr) – najpopularniejsze urządzenie do badań nieniszczących (NDT).
- Kamień szlifierski (karborundowy) – niezbędny do wyrównania powierzchni przed badaniem.
- Wiertnica koronowa z diamentowymi wiertłami – do pobierania próbek rdzeniowych (metoda niszcząca).
- Wykrywacz zbrojenia (profometr) – pozwala uniknąć uszkodzenia prętów stalowych podczas wiercenia.
- Suwmiarka i przymiar liniowy – do precyzyjnego pomiaru geometrii próbek.
- Zaprawa naprawczaZaprawa naprawcza to specjalistyczne materiały budowlane, które służą do przywracania utraconych właściwości betonu. Stosowane są do wypełniania ubytków, pęknięć, dziur oraz do wyrównywania powierzchni betonowych. Dzięki nim możemy przedłużyć żywotność konstrukcji i poprawić jej estetykę. typu PCC – do uzupełnienia ubytków po pobraniu odwiertów.
- Kreda lub marker przemysłowy – do wyznaczania siatki pomiarowej na konstrukcji.

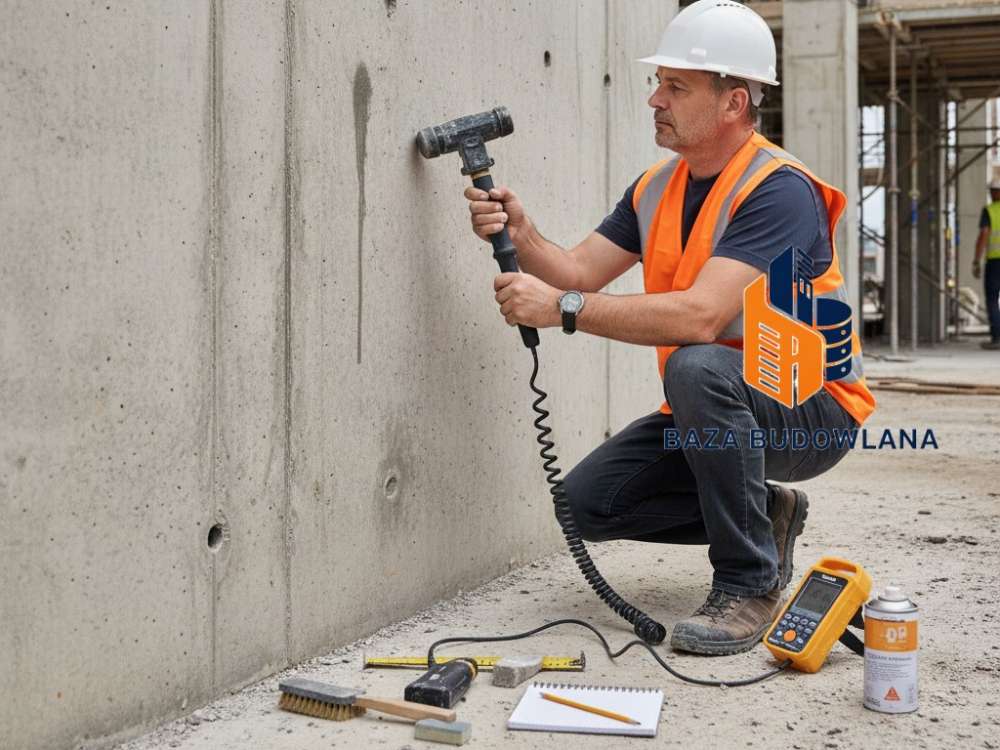

Metoda nieniszcząca: Badanie twardości powierzchniowej młotkiem Schmidta
Stosowane powszechnie metody nieniszczące badania betonu pozwalają na oszacowanie parametrów konstrukcji bez ingerencji w jej strukturę. Wykorzystanie metody sklerometrycznejBadanie młotkiem Schmidta jest fundamentem diagnostyki konstrukcji żelbetowych, zwłaszcza w obiektach mostowych i przemysłowych.
- Przygotowanie miejsca pomiaru: Należy wybrać obszar wolny od raków, pustek powietrznych i widocznego zbrojenia. Z powierzchni należy usunąć tynk, mleczko cementowe oraz wszelkie zanieczyszczenia.
- Szlifowanie: Powierzchnię o wymiarach około 10x10 cm należy przeszlifować kamieniem karborundowym, aż stanie się gładka i jednolita.
- Wyznaczenie punktów: Na przygotowanym obszarze należy wyznaczyć siatkę pomiarową składającą się z minimum 9–15 punktów. Odstęp między punktami nie powinien być mniejszy niż 25 mm.
- Wykonanie pomiarów: Przystawić młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. prostopadle do powierzchni i płynnym ruchem docisnąć go do oporu, wyzwalając uderzenie. Zapisać wartość liczby odbicia (L) dla każdego punktu.
- Analiza wyników: Skrajne wyniki (najwyższy i najniższy) należy odrzucić, a z pozostałych wyliczyć średnią. Na podstawie krzywych kalibracyjnych urządzenia określa się przybliżoną klasę betonuKlasa betonu określa jego wytrzymałość na ściskanie i jest kluczowym parametrem przy projektowaniu i wznoszeniu konstrukcji budowlanych. Oznaczenia klas betonu ewoluowały na przestrzeni lat, dlatego warto znać zarówno starsze, jak i aktualne normy. w MPa.
Metoda niszcząca: Pobieranie i badanie odwiertów rdzeniowych
W sytuacjach, gdy wymagana jest najwyższa precyzja lub gdy wyniki badań nieniszczących są niejednoznaczne, kluczowym parametrem staje się bezpośrednia wytrzymałość betonu na ściskanie. Badania te wykonuje się zgodnie z rygorystycznymi wytycznymi normy PN-EN 13791.
- Lokalizacja zbrojenia: Za pomocą pachometru należy dokładnie wyznaczyć przebieg prętów zbrojeniowych. Wiercenie musi odbywać się w miejscach "czystych", aby nie osłabić nośności elementu i nie zniszczyć wiertła.
- Wiercenie rdzeni: Przy użyciu wiertnicy koronowej chłodzonej wodą należy pobrać próbki (zazwyczaj o średnicy 50, 75 lub 100 mm). Wysokość próbki powinna być równa jej średnicy.
- Przygotowanie do badań laboratoryjnych: Pobrane rdzenie należy opisać, osuszyć i zabezpieczyć przed uszkodzeniami mechanicznymi. Końce rdzeni muszą zostać wyrównane (zeszlifowane lub zakapowane), aby zapewnić równoległość płaszczyzn dociskowych w prasie.
- Badanie w prasie hydraulicznej: Próbki poddaje się ściskaniu aż do zniszczenia w warunkach laboratoryjnych, co pozwala na bezpośrednie określenie wytrzymałości betonu.
- Naprawa konstrukcji: Otwory po odwiertach należy starannie oczyścić i wypełnić bezskurczową zaprawą naprawczą o parametrach wyższych niż badany beton.
Porównanie metod oceny wytrzymałości betonu
Poniższa tabela ułatwia wybór właściwej ścieżki diagnostycznej, zestawiając najważniejsze atuty i ograniczenia obu podejść.
| Parametr | Metoda nieniszcząca (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.) | Metoda niszcząca (Odwierty rdzeniowe) |
|---|---|---|
| Czas uzyskania wyniku | Natychmiastowy | Kilka dni (wymaga laboratorium) |
| Wpływ na strukturę | Brak ingerencji | Punktowe uszkodzenie elementu |
| Dokładność | Orientacyjna (wymaga korelacji) | Bardzo wysoka (bezpośrednia) |
| Koszt jednostkowy | Niski | Wysoki |

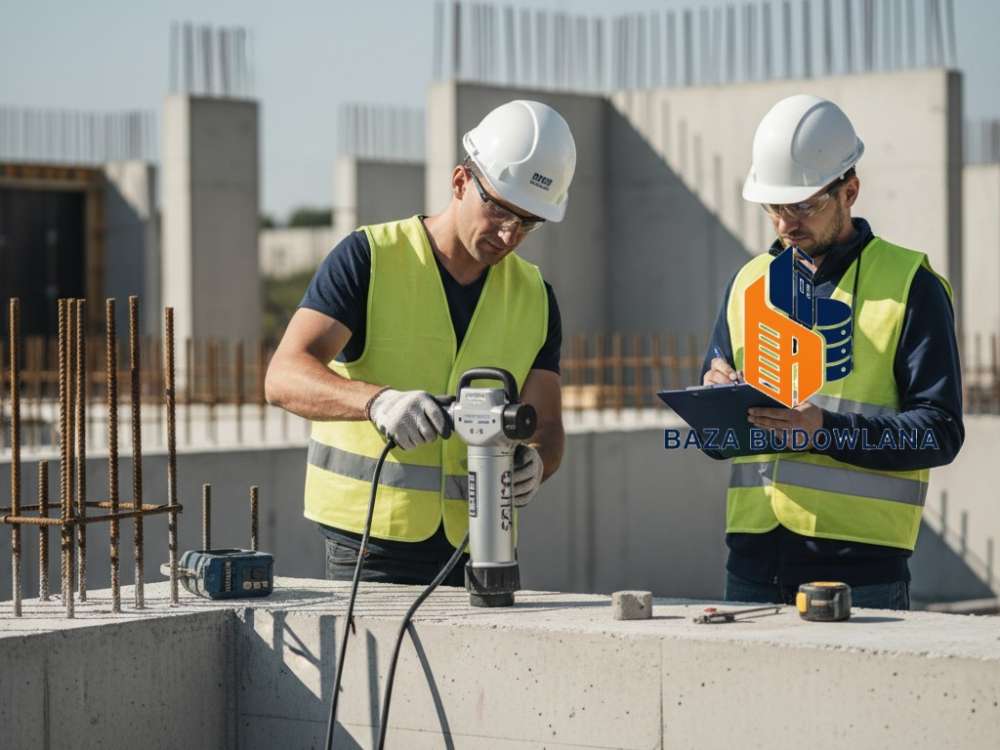

Zastosowanie normy PN-EN 13791 w praktyce
Profesjonalna diagnostyka konstrukcji betonowych powinna być prowadzona w sposób kompleksowy, łącząc różne techniki badawcze. Norma PN-EN 13791 dopuszcza i promuje łączenie obu metod, co jest najbardziej optymalnym rozwiązaniem inżynierskim.
Zalecaną strategią jest wykonanie dużej liczby pomiarów młotkiem Schmidta w celu wstępnej selekcji obszarów o zróżnicowanej jakości betonu (tzw. mapowanie konstrukcji). Następnie w miejscach reprezentatywnych pobiera się nieliczne odwierty rdzeniowe, które służą do "wyskalowania" wyników sklerometrycznych. Takie podejście hybrydowe zapewnia najwyższą rzetelność orzeczenia technicznego przy jednoczesnej optymalizacji kosztów inwestora i minimalizacji uszkodzeń mechanicznych obiektu.
