Wprowadzenie do nieniszczącej oceny wytrzymałości betonu
Prawidłowa diagnostyka betonu jest kluczowym etapem przed przystąpieniem do jakichkolwiek prac wzmacniających, naprawczych czy oceny nośności posadzek przemysłowych. Metody nieniszczące (NDT), w przeciwieństwie do tradycyjnych odwiertów rdzeniowych, pozwalają na szybkie określenie parametrów materiału bez naruszania ciągłości strukturalnej elementu. Jest to szczególnie istotne w przypadku gęstego zbrojenia lub konieczności zachowania pełnej szczelności konstrukcji.
Niezbędne narzędzia i materiały
Do przeprowadzenia rzetelnej oceny wytrzymałości betonu metodą sklerometryczną niezbędny jest następujący zestaw:
- Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. (sklerometr) – najczęściej typu N (do standardowych konstrukcji) lub typu L (do elementów o mniejszej grubości).
- Kamień ścierny (osłka karborundowa) – do przygotowania powierzchni.
- Szczotka druciana lub pędzel – do usunięcia pyłu.
- Taśma miernicza lub szablon – do wyznaczenia siatki punktów pomiarowych.
- Tabela korelacji (krzywa regresji) – dostarczana przez producenta urządzenia, służąca do przeliczenia liczby odbicia na MPa.
Przygotowanie powierzchni do badania
Aby wynik badania był miarodajny, należy odpowiednio przygotować miejsce pomiaru. Błędy na tym etapie są najczęstszą przyczyną zafałszowania wyników.
- Wybrać gładką, jednorodną powierzchnię, wolną od raków, pustek powietrznych oraz wystającego kruszywa.
- Oczyścić wybrany obszar z warstw wykończeniowych, takich jak farby, tynki czy mleczko cementowe, używając kamienia ściernego.
- Przeszlifować beton do odsłonięcia zdrowej struktury na obszarze o wymiarach ok. 15x15 cm.
- Dokładnie odpylić powierzchnię szczotką.
Procedura wykonania pomiaru (metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. )
Badanie polega na pomiarze energii odbicia bijaka od powierzchni betonu. Należy postępować zgodnie z poniższymi wytycznymi:
- Wyznaczyć na przygotowanym polu minimum 9-12 punktów pomiarowych w odstępach co ok. 2-3 cm.
- Docisnąć trzpień młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. prostopadle do powierzchni betonu, aż do momentu zwolnienia mechanizmu uderzeniowego.
- Odczytać wartość na skali (tzw. liczba odbicia L) i zapisać wynik.
- Powtórzyć czynność we wszystkich wyznaczonych punktach.
- Odrzucić wyniki skrajne (najwyższy i najniższy), jeśli znacznie odbiegają od średniej, i obliczyć wartość średnią dla danego obszaru.
Interpretacja wyników i klasyfikacja betonu
Uzyskana średnia liczba odbicia musi zostać skorygowana o kąt uderzenia (jeśli badanie nie było wykonywane idealnie w poziomie lub pionie) przy użyciu tabeli dołączonej do urządzenia. Następnie, korzystając z wykresu korelacyjnego, odczytuje się wytrzymałość betonu na ściskanie wyrażoną w MPa, co pozwala na przypisanie materiału do odpowiedniej klasy (np. C20/25, C25/30).

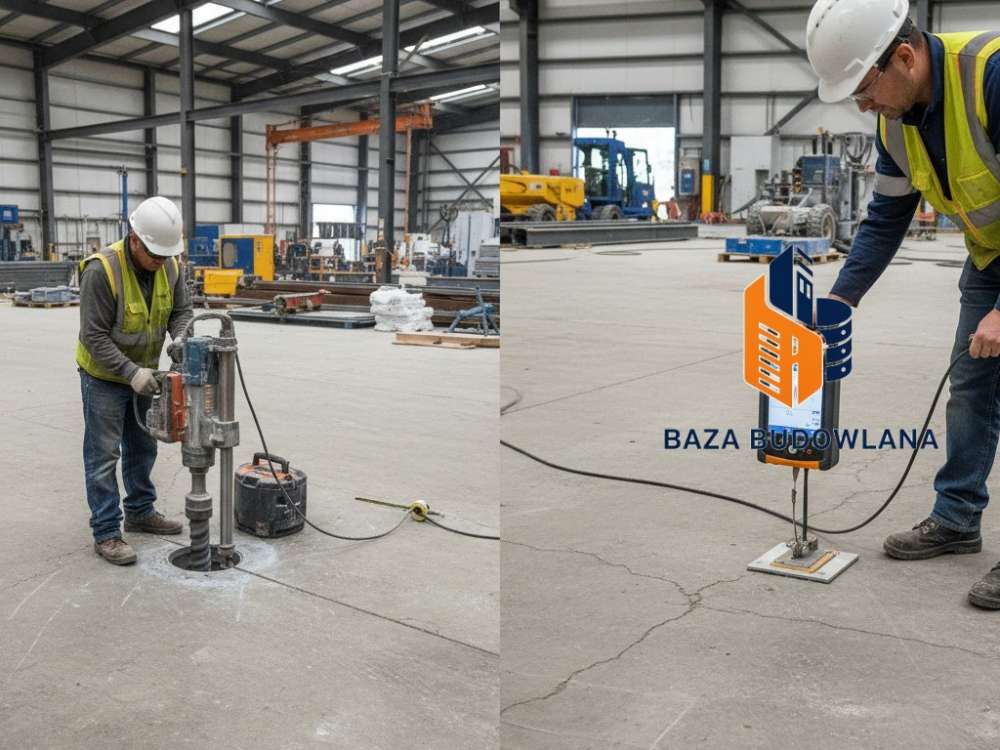

Porównanie metod nieniszczących i niszczących
Wybór metody diagnostycznej zależy od wymagań projektowych oraz stanu technicznego obiektu. Poniższa tabela przedstawia główne różnice między podejściem NDT a pobieraniem odwiertów.
| Cecha | Metoda nieniszcząca (Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy.) | Metoda niszcząca (Odwierty rdzeniowe) |
|---|---|---|
| Wpływ na konstrukcję | Brak uszkodzeń, zachowanie ciągłości. | Lokalne osłabienie, konieczność naprawy otworów. |
| Czas wykonania | Bardzo szybki (wynik natychmiastowy). | Czasochłonny (wiercenie, transport, badania prasą). |
| Koszt | Niski (koszt pracy diagnosty). | Wysoki (sprzęt, laboratorium, naprawa betonu). |
| Dokładność | Szacunkowa (wymaga kalibracji). | Wysoka (bezpośredni pomiar wytrzymałości). |
| Zastosowanie | Szybka kontrola dużych powierzchni, posadzki. | Ekspertyzy sądowe, weryfikacja wątpliwych wyników NDT. |
Stosowanie diagnostyki nieniszczącej stanowi fundament nowoczesnego budownictwa, pozwalając na sprawne monitorowanie jakości betonu bez generowania dodatkowych kosztów związanych z naprawami uszkodzeń po badaniach inwazyjnych. W przypadku wątpliwości co do uzyskanych parametrów, metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. służy jako doskonały system selekcji miejsc do ewentualnych punktowych odwiertów weryfikacyjnych.
