Norma PN-EN 13791 w praktyce: Jak prawidłowo interpretować wyniki badania młotkiem Schmidta?

Podstawy teoretyczne i rola normy PN-EN 13791 w diagnostyce konstrukcji

Norma PN-EN 13791 ("Ocena in-situ wytrzymałości betonu na ściskanie w konstrukcjach i wyrobach prefabrykowanych") stanowi fundament współczesnej diagnostyki budowlanej. Dokument ten precyzuje procedury pozwalające na określenie wytrzymałości betonu w istniejącym obiekcie, co jest niezbędne przy przebudowach, zmianach sposobu użytkowania lub w sytuacjach spornych dotyczących jakości wbudowanego materiału. Kluczowym elementem tej normy jest wykorzystanie metod nieniszczących (NDT), wśród których prym wiedzie metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , realizowana przy użyciu młotka SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy..

Interpretacja wyników uzyskanych za pomocą sklerometru nie polega na bezpośrednim odczycie wytrzymałości z tarczy urządzenia. Proces ten wymaga zaawansowanej analizy statystycznej oraz uwzględnienia korelacji między liczbą odbicia (R) a rzeczywistą wytrzymałością betonu, wyznaczoną najczęściej na podstawie badań niszczących (odwiertów rdzeniowych). Norma PN-EN 13791 kładzie szczególny nacisk na to, aby ocena nie była obarczona błędem wynikającym z lokalnych niejednorodności materiału.

Zasada działania metody sklerometrycznejBadanie młotkiem Schmidta i dobór odpowiedniego sprzętu

Młotek SchmidtaMechaniczny młotek Shmidta typ N, inaczej sklerometr Schmidta to budowlane urządzenie pomiarowe do badania wytrzymałości betonu na ściskanie. Klasyczny Młotek Schmidta typ N. Prosta budowa urządzenia (nie wymaga baterii) gwarantuje ciąglą gotowość do pracy. działa na zasadzie pomiaru energii zwrotnej masy uderzającej w powierzchnię betonu. Wartość ta, wyrażona jako liczba odbicia (R), jest skorelowana z twardością powierzchniową, a pośrednio z wytrzymałością na ściskanie. Aby badanie było miarodajne, konieczny jest dobór urządzenia o odpowiedniej energii uderzenia, dostosowanej do rodzaju elementu konstrukcyjnego.

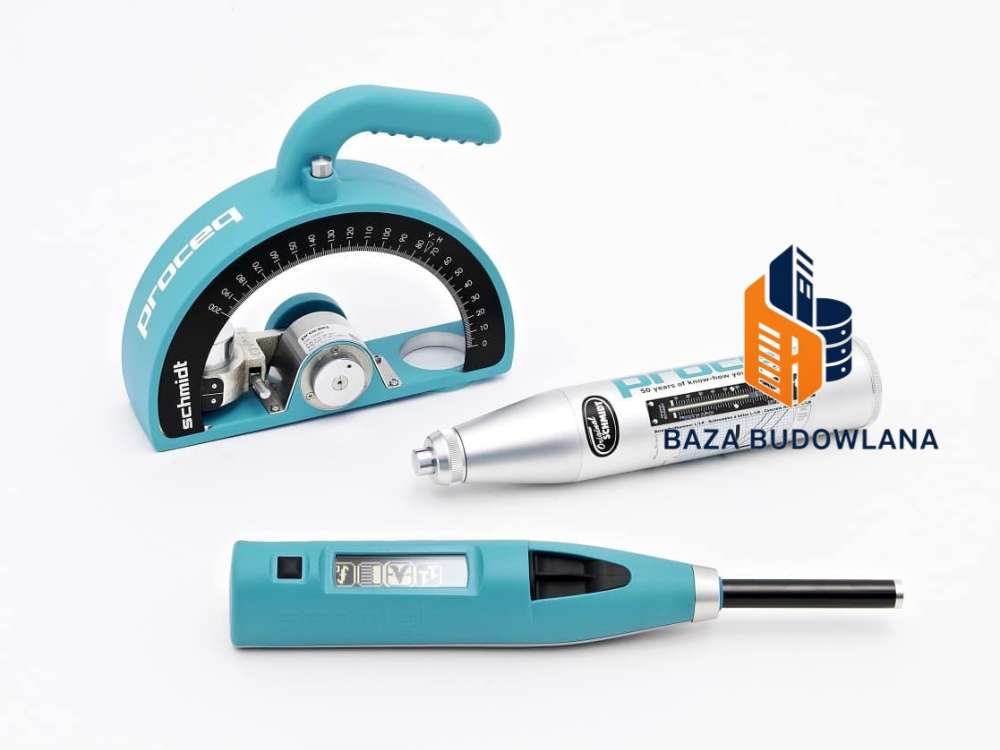

Wybór typu N jest najpowszechniejszy w budownictwie ogólnym, jednakże przy badaniu betonów wysokiej wytrzymałości lub elementów o małym przekroju, stosowanie młotka o zbyt dużej energii mogłoby prowadzić do uszkodzenia powierzchni i zafałszowania wyników.

Procedura badawcza zgodnie z wytycznymi normowymi

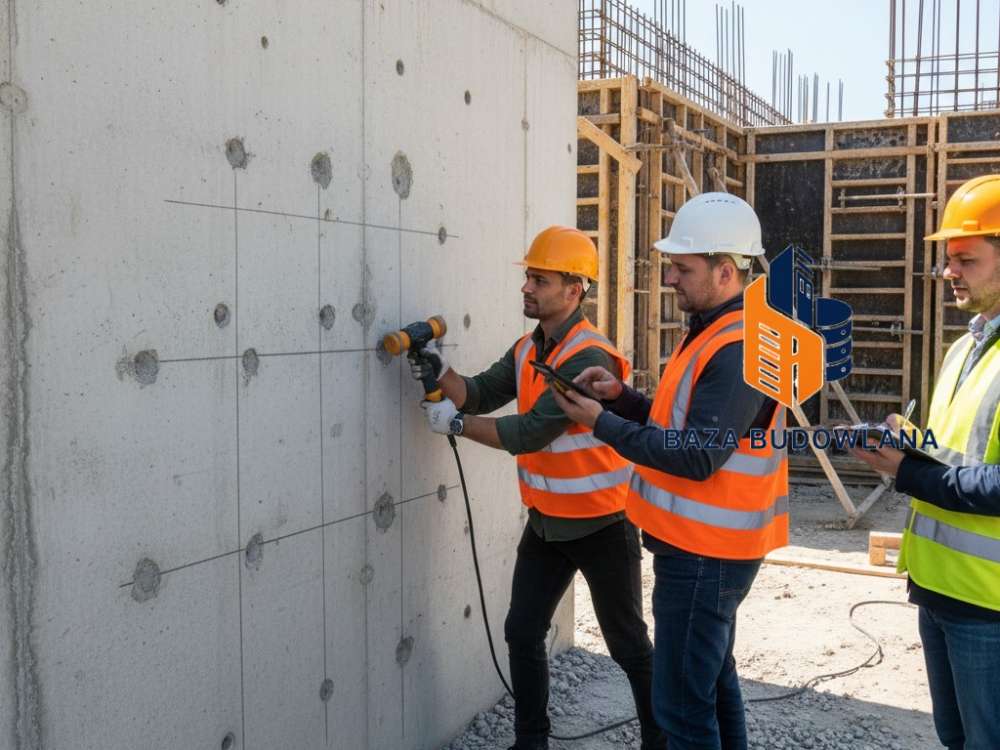

Prawidłowe wykonanie badania młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. wymaga ścisłego przestrzegania procedur przygotowawczych. Norma PN-EN 13791 oraz powiązana z nią norma badawcza PN-EN 12504-2 określają następujące kroki:

• Przygotowanie powierzchni: Miejsce badania musi być czyste, gładkie i pozbawione warstw wykończeniowych (tynku, farby). Należy usunąć warstwę skarbonatyzowaną, jeśli jej obecność wpływa na wyniki (betony starsze).
• Rozmieszczenie punktów: Badanie wykonuje się w tzw. obszarach testowych. Każdy obszar powinien mieć wymiary ok. 300x300 mm, w obrębie których wykonuje się co najmniej 9 pomiarów.
• Minimalne odległości: Punkty uderzeń powinny znajdować się w odległości minimum 25 mm od siebie oraz minimum 25 mm od krawędzi elementu.

Warto podkreślić, że pojedynczy wynik "odbicia" nie posiada wartości diagnostycznej bez odniesienia do serii pomiarowej i odpowiedniej obróbki statystycznej.

Interpretacja wyników i wyznaczanie wytrzymałości in-situ

Interpretacja wyników według PN-EN 13791 opiera się na dwóch głównych podejściach. Wybór metody zależy od dostępności odwiertów rdzeniowych oraz celu ekspertyzy.

Podejście 1: Wykorzystanie krzywej korelacji (z odwiertami)

Jest to metoda najbardziej precyzyjna. Polega na wykonaniu pomiarów młotkiem Schmidta w miejscach, z których następnie pobierane są odwierty rdzeniowe. Na tej podstawie buduje się lokalną krzywą zależności między liczbą odbicia a wytrzymałością na ściskanie. Pozwala to na "skalibrowanie" młotka do konkretnego betonu w danej konstrukcji.

Podejście 2: Metoda alternatywna (bez odwiertów)

W sytuacjach, gdy pobranie rdzeni jest niemożliwe, norma dopuszcza stosowanie krzywych regresji dostarczonych przez producenta urządzenia, jednak z zastosowaniem odpowiednich współczynników bezpieczeństwa. Należy wówczas wyznaczyć wartość charakterystyczną in-situ (f_ck,is), uwzględniając odchylenie standardowe serii pomiarów.

Kluczowe wzory i zależności statystyczne biorą pod uwagę:

• Średnią wartość liczby odbicia z obszaru testowego.
• Liczbę wykonanych pomiarów (wpływa na współczynnik ufności).
• Poprawki wynikające z kierunku uderzenia młotka (pionowo w górę, poziomo, pionowo w dół).

Czynniki wpływające na zafałszowanie wyników

W praktyce inżynierskiej należy pamiętać o czynnikach, które mogą sztucznie zawyżać lub zaniżać wyniki badania sklerometrycznego, a które muszą zostać uwzględnione przy interpretacji zgodnie z PN-EN 13791:

1. Wilgotność betonu: Beton nasycony wodą wykazuje niższą liczbę odbicia niż beton suchy o tej samej wytrzymałości.
2. Karbonatyzacja: Proces twardnienia powierzchniowego betonu w wyniku reakcji z CO₂ powoduje wzrost twardości warstwy przypowierzchniowej, co sztucznie zawyża wyniki (nawet o 50%). W przypadku starych konstrukcji niezbędne jest wykonanie testu fenoloftaleinowego.
3. Rodzaj kruszywa: Natrafienie końcówki młotka bezpośrednio na ziarno twardego kruszywa (np. granit) skutkuje gwałtownym wzrostem liczby odbicia, co nie reprezentuje wytrzymałości matrycy cementowej.
4. Zbrojenie: Pomiary wykonywane bezpośrednio nad prętami zbrojeniowymi (na małej głębokości) są niewiarygodne.

Podsumowanie i normatywna ocena zgodności

Prawidłowa interpretacja wyników badania młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. w świetle PN-EN 13791 wymaga od diagnosty nie tylko rzetelności pomiarowej, ale przede wszystkim wiedzy z zakresu statystyki i technologii betonu. Metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , choć uznawana za orientacyjną, w połączeniu z odpowiednią liczbą odwiertów rdzeniowych, staje się potężnym narzędziem umożliwiającym bezpieczną ocenę stanu technicznego konstrukcji. Ostatecznym wynikiem analizy powinno być przypisanie badanego betonu do odpowiedniej klasy wytrzymałości (np. C20/25, C30/37) zgodnie z definicjami zawartymi w normie PN-EN 206, co stanowi podstawę do dalszych obliczeń sprawdzających dla projektanta konstrukcji.
