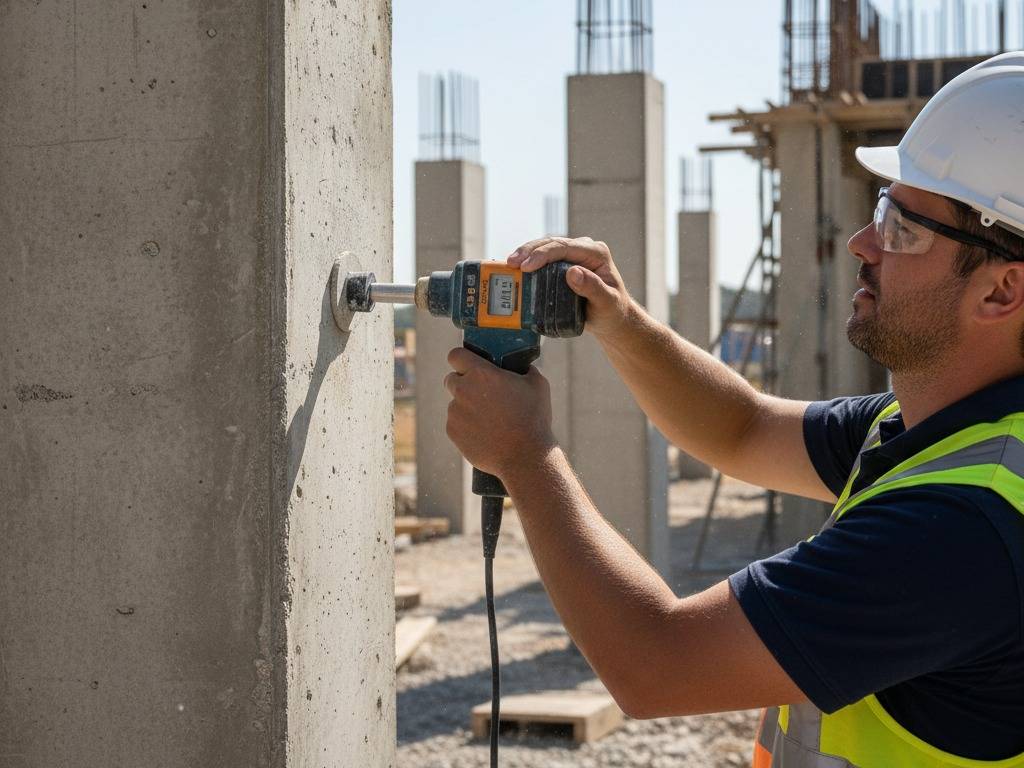

Wykonanie badania młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. stanowi fundament nieniszczącej diagnostyki konstrukcji żelbetowych i betonowych. Jako uznana metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , pozwala ona na sprawne i precyzyjne oszacowanie wytrzymałości materiału na ściskanie oraz ocenę jednorodności struktury bez naruszania integralności elementu budowlanego. Z punktu widzenia rzeczoznawcy, jest to narzędzie niezbędne do rzetelnej oceny stanu technicznego obiektu.

Profesjonalne badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu jest nieocenione w wielu kluczowych momentach cyklu życia obiektu budowlanego. Poniżej przedstawiamy wyczerpujące zestawienie sytuacji, w których przeprowadzenie tych pomiarów jest rekomendowane lub wręcz wymagane dla zapewnienia bezpieczeństwa konstrukcji:

Weryfikacja jakości robót betonowych: Pomiary pozwalają na szybkie potwierdzenie, czy wbudowana mieszanka osiągnęła projektowaną klasę wytrzymałości, co jest kluczowe przed przystąpieniem do dalszych etapów prac, takich jak demontaż szalunków czy obciążanie stropów.
Diagnostyka obiektów modernizowanych: Podczas wykonywania inwentaryzacji technicznej lub planowania zmiany sposobu użytkowania budynku, badanie dostarcza danych o aktualnej nośności elementów konstrukcyjnych.
Ocena degradacji środowiskowej: W sytuacjach, gdy występują mrozowe uszkodzenia betonu, metoda sklerometrycznaBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. pozwala precyzyjnie określić stopień osłabienia warstwy powierzchniowej oraz wyznaczyć granice stref wymagających naprawy.
Ekspertyzy poawaryjne: Szeroko rozumiane badanie uszkodzeń betonu i pomiary sklerometryczneBadanie młotkiem Schmidta są niezbędne po wystąpieniu pożarów, przeciążeń lub silnych oddziaływań chemicznych, aby ocenić realny spadek parametrów technicznych materiału.
Kontrola procesów technologicznych: Badanie pozwala monitorować przyrost wytrzymałości betonu w czasie, co optymalizuje harmonogram budowy.
Rozstrzyganie sporów technicznych: Wyniki pomiarów stanowią obiektywny dowód w przypadku podejrzenia dostarczenia betonu o parametrach niższych niż deklarowane przez producenta.

Warto podkreślić, że pomiary sklerometryczneBadanie młotkiem Schmidta dają najbardziej miarodajne wyniki, gdy są skorelowane z badaniami niszczącymi (np. odwiertami rdzeniowymi) lub gdy są wykonywane przez wykwalifikowany personel potrafiący uwzględnić czynniki wpływające na wynik, takie jak wiek betonu, karbonatyzacja czy wilgotność podłoża. Prawidłowo zinterpretowane wyniki stanowią bezpieczną podstawę do podejmowania kluczowych decyzji inwestycyjnych i projektowych.

Podstawy normowe i parametry techniczne badania

Prawidłowe wykonanie badania młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. musi odbywać się w ścisłym oparciu o normę PN-EN 12504-2: "Badania betonu w konstrukcjach - Część 2: Badanie nieniszczące - Oznaczanie liczby odbicia". Dokument ten określa nie tylko sposób przeprowadzania pomiarów, ale także wymagania dotyczące wzorcowania urządzenia. Kluczowym parametrem technologicznym jest energia uderzenia urządzenia. Wyróżnia się dwa podstawowe typy młotków stosowanych w diagnostyce:

Młotek typu N: O standardowej energii uderzenia (2,207 Nm), stosowany do elementów o grubości powyżej 100 mm, stanowiący podstawowe narzędzie w budownictwie ogólnym.
Młotek typu L: O obniżonej energii uderzenia (0,735 Nm), przeznaczony do badania elementów cienkościennych, prefabrykatów oraz betonu o niższej wytrzymałości, gdzie uderzenie standardowe mogłoby spowodować lokalne uszkodzenia.

Procedura badawcza i przygotowanie powierzchni

Rzetelność uzyskanego wyniku, czyli tzw. liczby odbicia (R), zależy od rygorystycznego zachowania procedury pomiarowej. Każde profesjonalne badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. obejmuje następujące kroki:

Przygotowanie pola pomiarowego: Powierzchnia betonu musi być gładka, czysta i pozbawiona luźnych frakcji. W miejscach chropowatych konieczne jest użycie kamienia szlifierskiego (karborundu) w celu wyrównania tekstury.
Wyznaczenie siatki punktów: Pomiaru dokonuje się w seriach, zazwyczaj wykonując od 9 do 15 uderzeń w obrębie wyznaczonego pola o wymiarach ok. 10x10 cm lub 15x15 cm. Minimalna odległość między punktami uderzeń nie powinna być mniejsza niż 25 mm.
Weryfikacja na kowadle kontrolnym: Przed i po zakończeniu serii badań należy sprawdzić sprawność młotka na stalowym kowadle o znanej twardości, co gwarantuje poprawność kalibracji urządzenia.

Wpływ karbonatyzacji na wyniki badań

Istotną entencją w diagnostyce betonu jest głębokość karbonatyzacji. Zjawisko to powoduje naturalne utwardzenie warstwy przypowierzchniowej betonu w wyniku reakcji z dwutlenkiem węgla, co może prowadzić do sztucznego zawyżenia liczby odbicia. Aby uniknąć błędnej interpretacji, badania młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów. powinny być uzupełnione o test fenoloftaleinowy. Pozwala on na określenie zasięgu neutralizacji betonu i wprowadzenie odpowiednich współczynników korygujących do obliczeń wytrzymałościowych.

Wymagania UDT i odbiory techniczne

Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. betonu jest obligatoryjnym elementem dokumentacji przy weryfikacji podłoża pod urządzenia podlegające pod Urząd Dozoru Technicznego (UDT), takie jak suwnice, dźwigi czy podesty ruchome. W takich przypadkach pomiary potwierdzają, że fundament lub strop posiada nośność zgodną z deklaracją projektową i jest zdolny do bezpiecznego przeniesienia obciążeń dynamicznych generowanych przez pracujące maszyny.

Interpretacja wyników i krzywe regresji

Wartość odczytana bezpośrednio ze skali młotka (liczba odbicia) nie jest bezpośrednią wytrzymałością betonu. Przeliczenie tej wartości na MPa następuje poprzez krzywe regresji (krzywe skalowania), które są dostarczane przez producenta lub – co jest bardziej profesjonalne – opracowywane indywidualnie dla danej partii betonu na podstawie korelacji z wynikami miażdżenia próbek wyciętych z konstrukcji (metoda kombinowana). Uwzględnia się przy tym również kierunek uderzenia młotka (pionowo w górę, w dół lub poziomo), stosując odpowiednie poprawki grawitacyjne.
