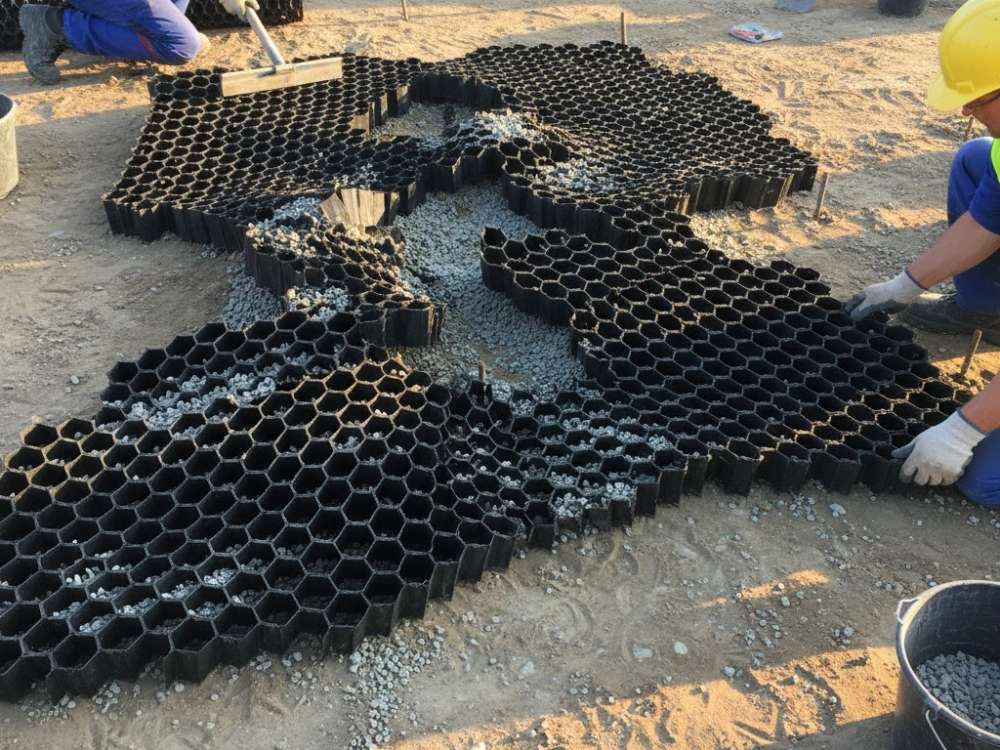

Jak naprawić źle ułożoną geokratę komórkową? Rozwiązujemy najczęstsze problemy montażowe

Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. (geokomórka), zgodnie z klasyfikacją zawartą w normie PN-EN ISO 10318, jest trójwymiarowym geosyntetykiem o strukturze plastra miodu, którego zadaniem jest ograniczenie (konfiancja) materiału sypkiego. Choć technologia ta cechuje się wysoką efektywnością, błędy wykonawcze mogą prowadzić do degradacji całej konstrukcji inżynierskiej.

Definicja i rola geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. w konstrukcji podłoża

Zanim przejdziemy do metod naprawczych, należy przypomnieć, że geosyntetyki to produkty polimerowe stosowane w kontakcie z gruntem lub innymi materiałami budowlanymi. Geokrata komórkowaGeokrata komórkowa określana jest także jako geosiatka komórkowa, geomaterac lub po prostu geokrata. Jest to geosyntetyk stosowany w różnych dziedzinach budownictwa i inżynierii. Składa się z plastikowych komórek połączonych w regularną siatkę, tworząc trwałą i wytrzymałą przestrzenną strukturę w kształcie plastra miodu. ma za zadanie zwiększyć moduł sprężystości warstwy kruszywa poprzez generowanie sił odporu bocznego w komórkach. Jeśli system ten nie działa poprawnie, przyczyną jest zazwyczaj naruszenie integralności strukturalnej lub słaba podbudowa gruntowa, która nie została odpowiednio przygotowana przed montażem geosyntetyku.

Problem 1: Osiadanie podjazdu lub drogi z geokratą

Jednym z najczęstszych problemów jest osiadanie podjazdu, na którym zastosowano geokomórkę. Jeśli nawierzchnia wykazuje koleinowanie lub lokalne zapadliska, przyczyny należy szukać w braku separacji lub niewłaściwym zagęszczeniu wypełnienia.

• Przyczyna: Brak zastosowania geowłókninyGeowłóknina to materiał geosyntetyczny, który znajduje szerokie zastosowanie w budownictwie, inżynierii lądowej, ochronie środowiska oraz w ogrodnictwie. Jest wykonana z włókien polimerowych (np. polipropylenowych lub poliestrowych), które są łączone mechanicznie, termicznie lub chemicznie. Geowłóknina charakteryzuje się wysoką wytrzymałością, elastycznością i przepuszczalnością. separacyjnej pod geokratą. Powoduje to migrację drobnych cząstek gruntu z podłoża do wnętrza komórek geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. (tzw. zjawisko pompowania), co drastycznie obniża nośność układu.
• Rozwiązanie: W sytuacjach krytycznych konieczne jest usunięcie materiału wypełniającego i geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją.. Należy wyrównać podłoże, ułożyć geowłókninę o odpowiedniej gramaturze, a następnie ponownie rozłożyć geokratę, dbając o jej pełne napięcie.
• Korekta wypełnienia: Należy upewnić się, że kruszywo posiada odpowiednią frakcję (zazwyczaj 0-31,5 mm lub 4-31,5 mm) i jest zagęszczane warstwami o grubości nieprzekraczającej wysokości komórki o więcej niż 2-5 cm.

Problem 2: Niestabilność geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. na skarpach i zboczach

W inżynierii krajobrazu i budownictwie hydrotechnicznym często spotykamy się z problemem, w którym ziemia i tak spływa ze skarpy mimo zastosowania geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją.. Jest to zjawisko wynikające z błędów w stabilizacji mechanicznej systemu.

• Błąd kotwienia: Zastosowanie zbyt małej liczby kotew typu "J" lub ich niewłaściwe rozmieszczenie. Na skarpach o dużym nachyleniu geokrata musi być zakotwiona w tzw. rowie kotwiącym u szczytu zbocza.
• Rozwiązanie: Jeśli geokrata zaczyna "płynąć", należy dołożyć dodatkowe szpilki stalowe lub kompozytowe w układzie gęstszym niż pierwotnie założony (standardowo 1-2 szt./m2, ale przy dużych nachyleniach wartość ta wzrasta).
• Dobór wypełnienia: Jeśli problemem jest wypłukiwanie ziemi z komórek, należy rozważyć zastosowanie hydrosiewu lub maty przeciwerozyjnej ułożonej bezpośrednio na wypełnionej geokracie.

Problem 3: Niewłaściwe połączenie sekcji geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją.

Częstym błędem montażowym, wpływającym na obniżenie trwałości konstrukcji, jest nieprawidłowe łączenie sąsiednich sekcji geokomórek. Zgodnie z zasadami sztuki budowlanej, sekcje muszą tworzyć monolityczną strukturę.

• Problem: Użycie opasek zaciskowych o zbyt niskiej wytrzymałości na zrywanie lub całkowity brak trwałych połączeń.
• Naprawa: Wymagana jest interwencja w miejscach styków. Sekcje geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją. powinny być łączone za pomocą profesjonalnych zszywek pneumatycznych lub dedykowanych łączników polimerowych, które zapewniają przenoszenie obciążeń rozciągających zgodnie z parametrami określonymi przez producenta.

Wymogi normatywne i kontrola jakości

Współczesna inżynieria komunikacyjna opiera się na precyzyjnych obliczeniach. Każda próba naprawy powinna być poprzedzona analizą zgodności materiału z projektem. Należy zwrócić uwagę na parametry takie jak:

• Wytrzymałość zgrzeiny: Kluczowy parametr geokratyGeokraty, znane również jako geosiatki komórkowe, to geosyntetyki o strukturze plastra miodu, wykorzystywane w inżynierii lądowej i budownictwie do wzmacniania gruntu, stabilizacji skarp i zboczy, budowy dróg i parkingów, a także do ochrony przed erozją.; jeśli zgrzeiny pękają pod wpływem nacisku kruszywa, materiał jest wadliwy i wymaga wymiany.
• Odporność na czynniki UV i chemiczne: Ważne przy konstrukcjach odsłoniętych, gdzie geosyntetyk jest narażony na degradację polimeru.

Podsumowując, większość problemów z geokratą komórkową wynika z lekceważenia słabej podbudowy gruntowej oraz braku precyzji w procesie montażu. Naprawa zazwyczaj wiąże się z koniecznością odkrycia struktury i poprawienia jej parametrów mechanicznych poprzez właściwe kotwienie, separację lub zmianę materiału wypełniającego. Jako inżynierowie musimy pamiętać, że geosyntetyki pracują efektywnie tylko wtedy, gdy stanowią integralną część poprawnie zaprojektowanego systemu gruntowo-powłokowego.
