GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. w Inżynierii Komunikacyjnej: Funkcje, Klasyfikacja i Wytyczne Projektowe

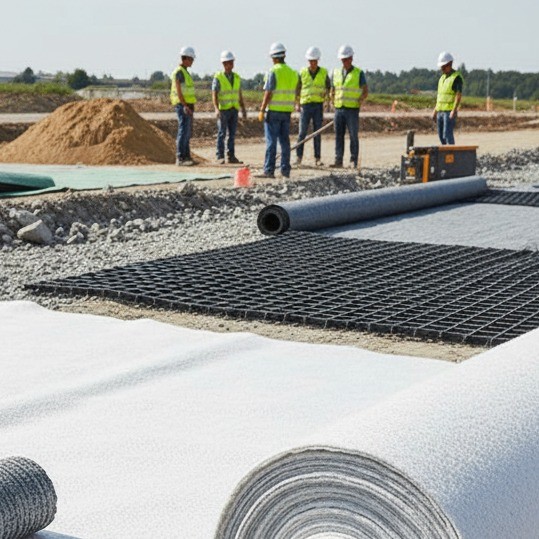

Współczesna inżynieria lądowa definiuje geosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. drogowe jako zaawansowane technicznie wyroby polimerowe, które w kontakcie z gruntem lub innymi materiałami budowlanymi pełnią kluczowe funkcje konstrukcyjne. Wykorzystanie tych materiałów jest standardem w procesie optymalizacji parametrów nośnych nawierzchni oraz wydłużania okresu eksploatacji obiektów infrastrukturalnych. Podstawowym celem ich implementacji jest modyfikacja mechaniki układu gruntowo-konstrukcyjnego poprzez wprowadzenie elementów o wysokiej wytrzymałości na rozciąganie, właściwościach filtracyjnych lub separacyjnych.
Podstawowe Funkcje Geosyntetyków w Budownictwie Drogowym
Zastosowanie odpowiedniego geosyntetyku musi być poprzedzone analizą warunków gruntowo-wodnych oraz precyzyjnym określeniem funkcji, jaką materiał ma pełnić w strukturze drogi. Wyróżnia się następujące funkcje podstawowe:
- Separacja: Zapobieganie wzajemnemu mieszaniu się warstw o różnym uziarnieniu. Funkcja ta pozwala zachować projektową miąższość warstwy konstrukcyjnej i zapobiega utracie jej sztywności.
- Wzmocnienie (zbrojenie): Wykorzystanie wytrzymałości geosyntetyku na rozciąganie w celu zwiększenia nośności całkowitej podłoża. Jest to szczególnie istotne, gdy występuje słaba podbudowa gruntowa, wymagająca stabilizacji mechanicznej.
- Filtracja: Zatrzymywanie cząstek gruntu przy jednoczesnym swobodnym przepływie wody prostopadle do płaszczyzny materiału, co eliminuje ryzyko kolmatacji.
- DrenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.: Przechwytywanie wody opadowej lub gruntowej i transportowanie jej w płaszczyźnie geosyntetyku do odbiornika.
- Ochrona (bariera): Zabezpieczenie przed uszkodzeniami mechanicznymi (np. geomembran) lub tworzenie barier nieprzepuszczalnych dla cieczy i gazów.
Rozwiązywanie Problemów Geotechnicznych
Głównym wyzwaniem w budownictwie drogowym jest często słaba podbudowa gruntowa. Grunty o niskim wskaźniku CBR, podlegające zjawisku wysadzinowości lub nadmiernemu zawilgoceniu, stanowią niebezpieczeństwo dla trwałości nawierzchni. GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. rozwiązują ten problem poprzez redukcję osiadań różnicowych oraz równomierne rozkładanie obciążeń dynamicznych pochodzących od ruchu kołowego na szerszą powierzchnię podłoża.
Innym istotnym problemem jest migracja frakcji drobnych z podłoża do warstw kruszywa (tzw. pompowanie). Proces ten prowadzi do zanieczyszczenia czystych frakcji kruszywa, co drastycznie obniża ich moduł sprężystości. Zastosowanie geosyntetyku o wysokiej wodoprzepuszczalności i optymalnej wielkości porów skutecznie eliminuje to zjawisko.
Charakterystyka Wybranych Materiałów Geosyntetycznych
1. GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. i GeotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. o Wysokich Parametrach
Wśród geowłóknin na szczególną uwagę zasługuje TyparGeowłókniny Typar SF to izotropowe, termicznie łączone włókniny polipropylenowe z włókien ciągłych, stosowane do separacji, filtracji, drenażu, ochrony i wzmocnienia podłoża w drogownictwie oraz budownictwie inżynieryjnym. Dzięki wysokiemu modułowi początkowemu, jednorodności i dużej rozciągliwości zapewniają stabilną filtrację pod obciążeniem oraz odporność na uszkodzenia montażowe. SF-32. Jest to cienka, termicznie łączona geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. produkowana z ciągłych włókien polipropylenowych. Dzięki wysokiemu modułowi początkowemu, materiał ten zapewnia natychmiastową stabilizację już przy minimalnych odkształceniach. Jest on powszechnie stosowany w separacji i filtracji, charakteryzując się wyjątkową odpornością na uszkodzenia mechaniczne podczas wbudowywania.
W przypadkach wymagających ekstremalnej wytrzymałości przy zachowaniu niskiej wydłużalności, stosowana jest geotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. polipropylenowa. Jej struktura tkana pozwala na uzyskanie bardzo wysokich parametrów wytrzymałościowych na rozciąganie (nawet powyżej 100 kN/m), co jest niezbędne przy wzmacnianiu nasypów na gruntach o niskiej nośności oraz przy budowie dróg technologicznych i leśnych.
2. Zbrojenie Nawierzchni Bitumicznych
W obszarze modernizacji i budowy nawierzchni asfaltowych kluczowym zagadnieniem jest walka ze zjawiskiem spękań zmęczeniowych i termicznych. Siatka szklana do asfaltuSiatka szklana do asfaltu z warstwą bitumiczną to rodzaj kompozytu szklanego nasączony asfaltem do wzacniania nawierzchni bitumicznych. Geosiatka szklana do asfaltu dostępna jest także bez otuliny SBR. stanowi efektywne rozwiązanie w tym zakresie. Dzięki wysokiej sztywności i odporności na wysokie temperatury, siatki te przejmują naprężenia rozciągające powstające w warstwach bitumicznych.
Praktyka inżynierska potwierdza, że spękania odbite to już przeszłość w przypadku prawidłowego zastosowania zbrojenia systemowego. Należy podkreślić, że zalety zbrojenia asfaltu siatkami obejmują nie tylko opóźnienie propagacji pęknięć z warstw dolnych do ścieralnych, ale także zwiększenie odporności na powstawanie kolein w okresach wysokich temperatur letnich.
3. Systemy Przestrzenne i Ochrona Powierzchniowa
Systemy komórkowe, znane jako geokratyGeokrata (czyli geosiatka komórkowa) to przestrzenny geosyntetyk zbudowany z komórek. Geokrata po rozłożeniu przypomina swoim wyglądem plaster miodu. Podstawowe cele stosowania geokraty to: wzmacnianie słabych podłoży gruntowych, zbrojenie skarp i zboczy, wzmocnienie nawierzchni i zapobieganie erozji gruntu. Zastosowanie geosiatki komórkowej pozwala na uzyskanie założonych funkcji z zachowaniem poszanowania środowiska naturalnego., tworzą trójwymiarową strukturę, która po wypełnieniu kruszywem drastycznie zwiększa jego kąt tarcia wewnętrznego. Pozwala to na redukcję grubości warstw konstrukcyjnych drogi o 30-50% przy zachowaniu tych samych parametrów projektowych.
W przypadku skarp i nasypów, gdzie priorytetem jest ochrona przeciwerozyjna do czasu wegetacji roślinności, stosowana jest biowłókninaBiowłóknina, inaczej mata z nasionami traw, trawa na macie, biomata lub ekomata, to biodegradowalna mata z wszytymi nasionami trawy, służy do umacniania, zadarniania i zazieleniania skarp, stabilizacji gruntu, skarp i nasypów, poboczy dróg i autostrad, jak również do zakładania wysokiej jakości trawników dywanowych z mieszankami traw ogrodowych. lub biomaty. Materiały te, często zintegrowane z nasionami traw, chronią powierzchnię przed wymywaniem przez deszcz i wywiewaniem przez wiatr, ulegając stopniowej biodegradacji w miarę wzmacniania się systemu korzeniowego roślin.
Wymagania Techniczne i Normatywne
Dobór geosyntetyków w polskim drogownictwie musi być zgodny z wymaganiami określonymi w Dokumentach Technicznych (np. WT-4, WT-5) oraz normach serii PN-EN ISO. Kluczowe parametry podlegające weryfikacji to:
- Wytrzymałość na rozciąganie (kN/m): Określana w obu kierunkach (podłużnym i poprzecznym) zgodnie z PN-EN ISO 10319.
- Odporność na przebicie statyczne (CBR): Istotna przy ocenie odporności na uszkodzenia punktowe przez ostre krawędzie kruszywa.
- Wodoprzepuszczalność w płaszczyźnie i prostopadle do płaszczyzny: Parametr krytyczny dla funkcji drenażowych i filtracyjnych.
- Wielkość porów (O90): Określająca zdolność materiału do zatrzymywania cząstek gruntu o danej średnicy.
Każdy wyrób wprowadzany do obrotu musi posiadać znakowanie CE oraz aktualną Deklarację Właściwości Użytkowych (DoP). Projektant zobowiązany jest do dobrania parametrów geosyntetyku w taki sposób, aby uwzględnić współczynniki redukcyjne wynikające z uszkodzeń montażowych, pełzania oraz starzenia chemicznego i biologicznego w całym okresie eksploatacji obiektu, który dla autostrad i dróg ekspresowych planowany jest na minimum 30-50 lat.
