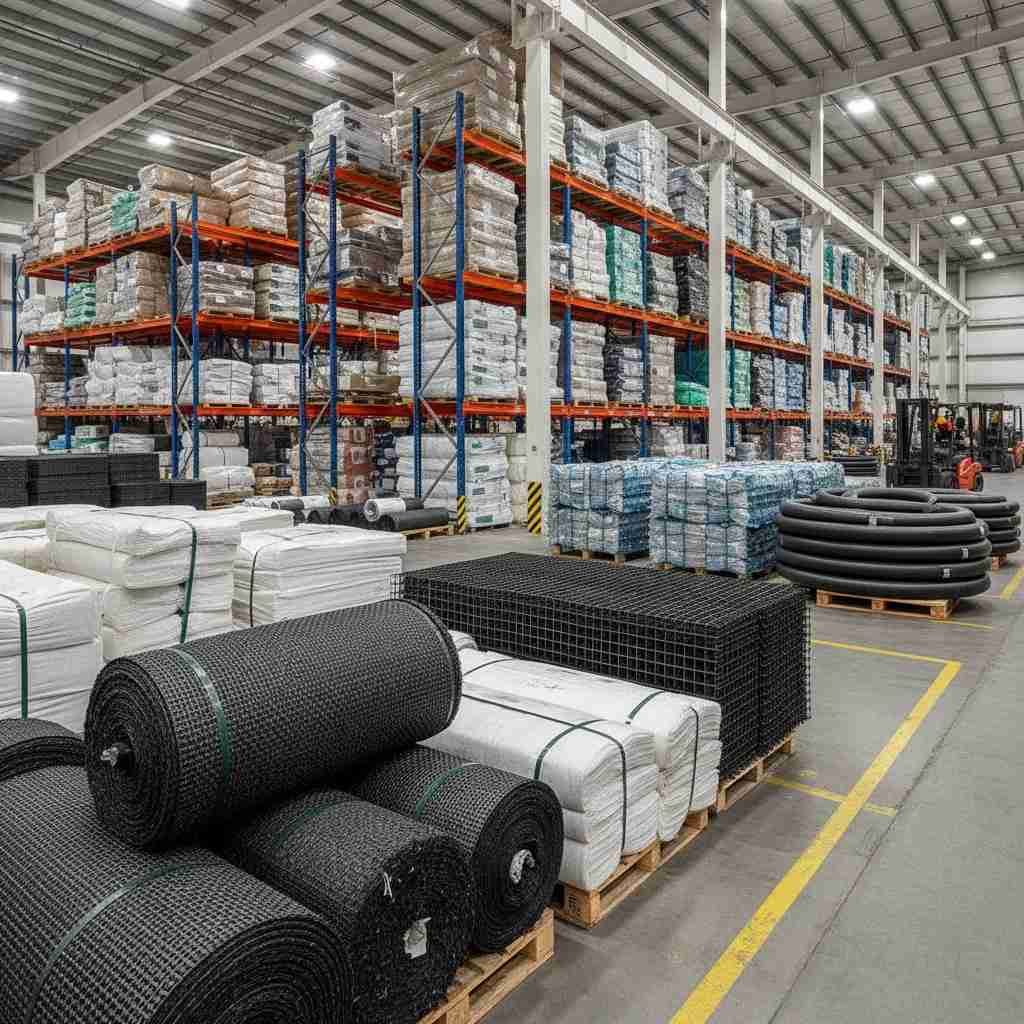

Rodzaje geosyntetyków

Geosyntetyki definiowane są zgodnie z normą PN-EN ISO 10318 jako produkty, w których przynajmniej jeden z komponentów wykonany jest z syntetycznego lub naturalnego polimeru, mające postać arkusza, pasa lub struktury trójwymiarowej, stosowane w kontakcie z gruntem lub innymi materiałami w geotechnice i inżynierii lądowej. Stanowią one nieodzowny element nowoczesnego budownictwa, pozwalając na optymalizację kosztów inwestycji, poprawę parametrów technicznych konstrukcji oraz ochronę środowiska naturalnego.

Współczesna inżynieria materiałowa klasyfikuje geosyntetyki ze względu na ich strukturę, proces produkcji oraz pełnione funkcje techniczne. Poniżej przedstawiono szczegółowy podział tej grupy materiałów.

Główne rodzaje geosyntetyków

GeowłókninyGeowłóknina to materiał geosyntetyczny, który znajduje szerokie zastosowanie w budownictwie, inżynierii lądowej, ochronie środowiska oraz w ogrodnictwie. Jest wykonana z włókien polimerowych (np. polipropylenowych lub poliestrowych), które są łączone mechanicznie, termicznie lub chemicznie. Geowłóknina charakteryzuje się wysoką wytrzymałością, elastycznością i przepuszczalnością. (GTX): Są to płaskie wyroby przepuszczalne, wytwarzane z włókien polimerowych (polipropylenowych lub poliestrowych) łączonych mechanicznie (igłowanie, przeszywanie), termicznie (zgrzewanie) lub chemicznie. Charakteryzują się wysoką wodoprzepuszczalnością w kierunku prostopadłym do płaszczyzny wyrobu.
Geotkaniny (GGT): Materiały powstające w procesie tkania, składające się z dwóch lub więcej układów nitek (osnowy i wątku). Cechują się wysoką wytrzymałością na rozciąganie przy stosunkowo niskich wydłużeniach, co czyni je idealnymi do wzmacniania podłoża.
Geosiarki (GGR): Płaskie struktury o otwartych oczkach, w których węzły są trwale połączone. Dzielą się na jednokierunkowe (przenoszące obciążenia głównie w jednym kierunku) oraz dwukierunkowe (sztywne struktury stabilizujące kruszywo).
Geomembrany (GMB): Wyroby o bardzo niskiej przepuszczalności, stosowane jako bariery dla cieczy i gazów. Wykonywane najczęściej z wysokogęstościowego polietylenu (HDPE), PVC lub elastomerów.
Geomatryce i geodreny (GNET/GDR): Struktury trójwymiarowe projektowane w celu transportu cieczy lub gazów w ich płaszczyźnie. Często występują w formie geokompozytów drenażowych, połączone z geowłókniną filtracyjną.
Geokomórki (GCE): Systemy trójwymiarowych taśm polimerowych zgrzanych ze sobą, tworzących strukturę "plastra miodu". Po wypełnieniu kruszywem lub gruntem tworzą sztywną płytę fundamentową, zwiększając nośność słabych gruntów.
Bentonitowe maty geosyntetyczne (GCL): Kompozyty składające się z warstwy bentonitu sodowego umieszczonego pomiędzy dwiema warstwami geosyntetyku. Służą jako bariery uszczelniające, wykorzystując właściwości pęcznienia bentonitu pod wpływem wilgoci.

Kluczowe funkcje geosyntetyków w konstrukcjach ziemnych

Zastosowanie konkretnego rodzaju geosyntetyku wynika z funkcji, jaką ma on pełnić w danym układzie konstrukcyjnym. Wyróżniamy następujące funkcje podstawowe:

Separacja: Zapobieganie mieszaniu się dwóch sąsiednich warstw gruntów o różnym uziarnieniu (np. podłoża gruntowego i kruszywa konstrukcyjnego).
Filtracja: Zatrzymywanie cząstek gruntu przy jednoczesnym umożliwieniu swobodnego przepływu wody.
Drenaż: Gromadzenie i transportowanie wody (lub gazów) w płaszczyźnie geosyntetyku.
Wzmocnienie (Zbrojenie): Wykorzystanie wytrzymałości materiału na rozciąganie w celu poprawy właściwości mechanicznych ośrodka gruntowego (np. przy budowie stromych skarp).
Ochrona: Zapobieganie uszkodzeniom mechanicznym innych elementów (np. ochrona geomembrany przed przebiciem przez ostre ziarna kruszywa).
Uszczelnianie: Tworzenie bariery nieprzepuszczalnej dla płynów.

Zastosowania praktyczne

Geosyntetyki znajdują zastosowanie w niemal każdej dziedzinie budownictwa lądowego i wodnego. Do najczęstszych obszarów aplikacji należą:

Budownictwo drogowe i kolejowe: Stabilizacja podłoża pod nasypami, wzmacnianie warstw konstrukcyjnych nawierzchni, budowa dróg tymczasowych.
Inżynieria środowiska: Uszczelnianie składowisk odpadów (bariery dolne i rekultywacja), budowa zbiorników retencyjnych i oczyszczalni ścieków.
Budownictwo wodne: Ochrona brzegów rzek i kanałów, wzmacnianie wałów przeciwpowodziowych, budowa nabrzeży portowych.
Geotechnika: Konstrukcje murów oporowych z gruntu zbrojonego, stabilizacja osuwisk, posadowienia fundamentów na gruntach o niskiej nośności.

Normy techniczne i wymagania formalne

Projektowanie i stosowanie geosyntetyków w Polsce i Unii Europejskiej podlega rygorystycznym normom technicznym. Kluczowe znaczenie ma szereg norm PN-EN, które określają metody badań właściwości mechanicznych, hydraulicznych i trwałościowych.

PN-EN ISO 10318: Definicje i terminy dotyczące geosyntetyków.
PN-EN 13249 do 13257: Normy zharmonizowane określające właściwości wymagane w przypadku stosowania geosyntetyków w drogach, kolejach, tunelach, pracach ziemnych oraz składowiskach odpadów.
Znakowanie CE: Każdy wyrób wprowadzany do obrotu musi posiadać Deklarację Właściwości Użytkowych (DoP), potwierdzającą zgodność z deklarowanymi parametrami technicznie.

Podsumowując, dobór odpowiedniego geosyntetyku wymaga dogłębnej analizy warunków gruntowo-wodnych oraz precyzyjnego określenia funkcji, jaką materiał ma spełniać w danej konstrukcji. Jako materiały trwałe (często o projektowanym okresie eksploatacji przekraczającym 50-100 lat), stanowią one fundament nowoczesnej i bezpiecznej infrastruktury inżynieryjnej.
