Instalacja Bentomatu

Definicja i charakterystyka mat bentonitowych typu BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu.

BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. jest zaawansowaną technologicznie geosyntetyczną barierą ilastą, klasyfikowaną w literaturze technicznej jako GCL (ang. Geosynthetic Clay Liner). Konstrukcja tego materiału opiera się na zespoleniu warstwy wysokogatunkowego bentonitu sodowego pomiędzy dwiema warstwami geotkaninyGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne. i geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. (lub dwóch warstw geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne.) za pomocą procesu igłowania. Proces ten zapewnia wysoką wytrzymałość na ścinanie oraz spójność wewnętrzną maty.

Zasada działania opiera się na unikalnych właściwościach bentonitu sodowego, który w kontakcie z wodą pęcznieje, tworząc nieprzepuszczalną warstwę żelu o strukturze krystalicznej. Dzięki procesowi igłowania, włókna osnowy przechodzą przez warstwę bentonitu i zostają zakotwiczone w dolnej warstwie, co gwarantuje równomierne rozłożenie materiału uszczelniającego nawet w przypadku instalacji na powierzchniach nachylonych.

Rodzaje i warianty produktów BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu.

W zależności od wymagań projektowych oraz warunków gruntowo-wodnych, stosuje się różne warianty mat, które różnią się gramaturą oraz obecnością dodatkowych warstw uszczelniających:

Zastosowanie w inżynierii budowlanej i wodnej

Maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. znajdują szerokie zastosowanie w nowoczesnym budownictwie ze względu na ich właściwości samouszczelniające (zdolność do zasklepiania drobnych przebić mechanicznych). Do kluczowych obszarów wykorzystania należą:

• Hydroizolacje fundamentów: Zastępowanie tradycyjnych izolacji bitumicznych w budownictwie kubaturowym.
• Budownictwo drogowe i kolejowe: Uszczelnianie rowów odwadniających oraz zbiorników przy autostradach.
• Ochrona środowiska: Uszczelnianie składowisk odpadów, lagun osadowych oraz stacji paliw.
• Budownictwo wodne: Uszczelnianie kanałów, wałów przeciwpowodziowych oraz zbiorników retencyjnych.

Wytyczne dotyczące przygotowania podłoża

Prawidłowa instalacja mat GCL wymaga odpowiedniego przygotowania podłoża gruntowego lub betonowego. Podłoże musi być stabilne, zagęszczone zgodnie z dokumentacją projektową i wolne od wszelkich ostrych elementów, takich jak kamienie o krawędziach tnących, korzenie czy resztki materiałów budowlanych, które mogłyby doprowadzić do mechanicznego uszkodzenia maty.

W przypadku instalacji na gruntach niespójnych, zaleca się wyrównanie powierzchni warstwą piasku stabilizowanego. Niedopuszczalne jest układanie maty w wodzie stojącej lub na podłożu nadmiernie zawilgoconym, co mogłoby zainicjować proces przedwczesnego pęcznienia bentonitu przed nałożeniem warstwy dociskowej.

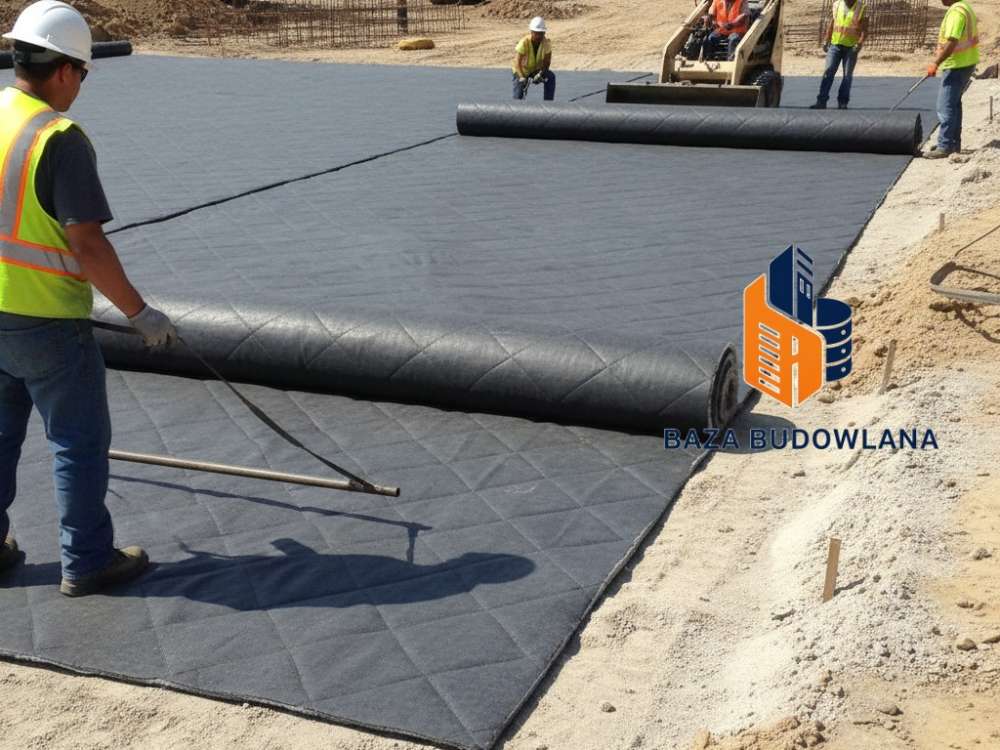

Procedura instalacji i technika układania

Proces układania maty bentonitowej musi odbywać się w sposób systematyczny, z zachowaniem następujących zasad:

1. Kierunek układania: Maty należy rozwijać w sposób zapewniający brak pofałdowań. Na powierzchniach nachylonych (skarpach) maty układa się równolegle do kierunku spadku.
2. Zakłady: Arkusze maty muszą być układane na zakład o szerokości od 15 cm do 30 cm (zależnie od specyfikacji projektu). Zakłady powinny być wykonane zgodnie z kierunkiem spływu wody.
3. Uszczelnianie połączeń: W strefie zakładów należy rozprowadzić granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin. lub pastę bentonitową w ilości ok. 0,4 - 0,5 kg na metr bieżący połączenia, aby zapewnić ciągłość bariery hydroizolacyjnej.
4. Łączenie z elementami konstrukcyjnymi: W miejscach przejść instalacyjnych lub przy ścianach szczelinowych stosuje się dodatkowe uszczelnienia w postaci sznurów bentonitowych oraz naddatku maty przymocowanego mechanicznie.

Instalacja na skarpach – Metoda D

Specyficznym rozwiązaniem jest układanie maty na skarpie metodą D. Metoda ta charakteryzuje się kotwieniem górnej krawędzi maty w specjalnie przygotowanym rowie kotwiącym o głębokości i szerokości określonej przez projektanta (zazwyczaj min. 0,5m x 0,5m). Zapobiega to zsuwaniu się geosyntetyku pod wpływem ciężaru własnego oraz warstwy przykrywającej. Podczas montażu na skarpach należy unikać łączeń poziomych w dolnej i środkowej części stoku, dążąc do stosowania pełnych arkuszy na całej długości nachylenia.

Najczęstsze błędy montażowe

Błędy podczas instalacji mogą znacząco obniżyć efektywność bariery hydroizolacyjnej. Do najczęściej spotykanych należą:

• Przedwczesna hydratacja: Dopuszczenie do zamoczenia maty przez opady atmosferyczne przed przykryciem jej warstwą dociskową (gruntem lub betonem).
• Niedostateczne zakłady: Zbyt wąskie pasma połączeń, co w procesie osiadania gruntu może doprowadzić do rozszczelnienia układu.
• Brak warstwy dociskowej: Pozostawienie maty bez obciążenia. Maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. wymagają minimalnego docisku (zazwyczaj min. 30 cm warstwy gruntu lub 10 cm betonu), aby proces pęcznienia skutecznie uszczelnił strukturę.
• Uszkodzenia mechaniczne: Ruch ciężkiego sprzętu budowlanego bezpośrednio po ułożonej macie bez warstwy ochronnej.

Normy techniczne i kontrola jakości

Projektowanie i instalacja mat typu BentomatMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. powinny być zgodne z obowiązującymi normami europejskimi i krajowymi dotyczącymi geosyntetycznych barier ilastych. Kluczowe znaczenie mają:

• EN ISO 14150: Wyznaczanie przepuszczalności cieczy przez geosyntetyczne bariery ilaste.
• EN 16416: Wyznaczanie współczynnika filtracji (wodoprzepuszczalności) przy stałym gradiencie hydraulicznym.
• EN 14196: Metody badania masy na jednostkę powierzchni geosyntetycznych barier ilastych.

Każda partia materiału dostarczona na budowę powinna posiadać deklarację właściwości użytkowych (DoP) oraz certyfikat zgodności CE, a wykonawca jest zobowiązany do prowadzenia dziennika montażu z uwzględnieniem warunków atmosferycznych panujących podczas prac.
