Charakterystyka technologii i zastosowanie
Zastosowanie maty bentonitowej o masie powierzchniowej 5300 g/m² stanowi jedno z najskuteczniejszych rozwiązań w zakresie hydroizolacji części podziemnych budowli, zbiorników wodnych oraz skarp. Mata typu GCL (Geosynthetic Clay Liner) działa na zasadzie pęcznienia naturalnego bentonitu sodowego pod wpływem wilgoci, co w połączeniu z odpowiednim dociskiem gruntowym tworzy nieprzepuszczalną barierę żelową. Metoda "D" (układanie pasm równolegle do spadku skarp) minimalizuje ryzyko zsuwania się materiału i zapewnia optymalną szczelność połączeń.
Niezbędne materiały i narzędzia
Do prawidłowego wykonania izolacji należy przygotować następujące zasoby:

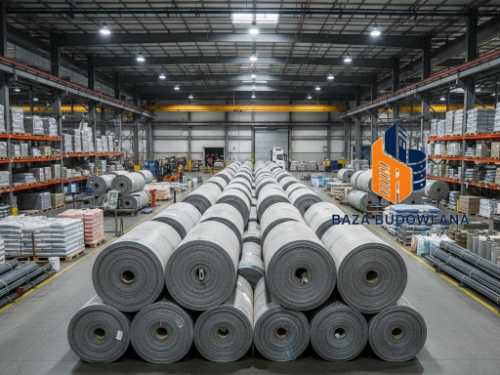

- Mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi.: o gramaturze 5300 g/m² (np. typ BENTOMATMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. lub ACTIMATGeomata bentonitowa ActiMat jest igłowaną, geosyntetyczną wykładziną iłową składającą się z dwóch geotekstyliów: włókniny i tkaniny, pomiędzy którymi umieszczona jest warstwa bentonitu sodowego. ActiMat wykorzystuje unikalną technologię, dzięki której przesypywanie zakładów wzdłuż dłuższych boków arkuszy nie jest wymagane.). Należy uwzględnić 15% zapasu na zakłady i odpady technologiczne.
- Bentonit granulowany: do uszczelniania zakładów i detali konstrukcyjnych.
- Kotwy montażowe: stalowe szpilki w kształcie litery "U" do stabilizacji maty na skarpie.
- Narzędzia: nóż do cięcia wykładzin, miarka, sznurek traserski, szczotka do czyszczenia zakładów.
- Sprzęt ciężki: koparka lub ładowarka z trawersą do bezpiecznego rozwijania ciężkich rolek.
| Parametr | Wartość/Wymaganie |
|---|---|
| Masa powierzchniowa maty | 5300 g/m² |
| Minimalny zakład podłużny | 15 - 30 cm (zgodnie z projektem) |
| Zapas materiału | 15% całkowitej powierzchni |
| Metoda układania | Metoda "D" (wzdłuż spadku) |
Przygotowanie podłoża
Prawidłowe przygotowanie podłoża jest kluczowe dla uniknięcia nieszczelności. Należy wykonać następujące czynności:
- Oczyścić skarpę z kamieni, korzeni, gruzu i wszelkich ostrych elementów, które mogłyby przebić matę.
- Wyrównać powierzchnię i zagęścić grunt. Podłoże powinno być stabilne i gładkie.
- W górnej części skarpy wykonać rów kotwiący (tzw. zamek) o wymiarach zazwyczaj 50x50 cm, służący do unieruchomienia górnej krawędzi maty.
- Usunąć zastoiska wody; mata nie powinna być układana w błocie lub podczas intensywnych opadów, aby nie doszło do przedwczesnego spęcznienia bentonitu.
Instrukcja montażu krok po kroku
Proces układania maty bentonitowej metodą "D" należy realizować według poniższego schematu:

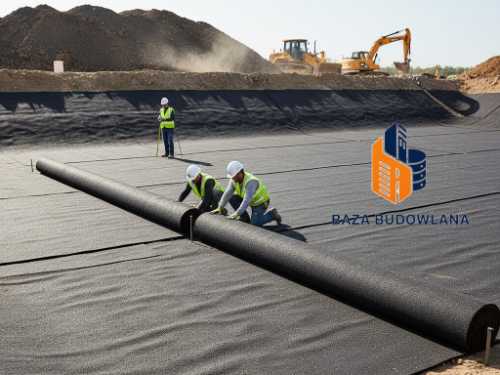

1. Rozwijanie maty: Rolki należy transportować nad krawędź skarpy za pomocą trawersy. Matę rozwija się z góry na dół, unikając jej nadmiernego naciągania. Strona ciemniejsza (geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu.) powinna być skierowana do podłoża, a strona jaśniejsza (geotkaninaGeotkanina to geosyntetyk wykonany z polimerów, o wysokiej wytrzymałości i odpornością na działanie warunków atmosferycznych oraz chemicznych. Geotkaniny stosowane są głównie w budownictwie oraz ochronie środowiska i służą m.in. do stabilizacji i wzmacniania gruntów, separacji warstw geotechnicznych, zabezpieczenia przeciwerozyjnego, a także do izolacji termicznej. Geotkaniny stosowane są głównie do wzmacniania i separacji gruntów. Szczególnie tam, gdzie istotniejsze są parametry mechaniczne niż hydrauliczne.) do góry, chyba że instrukcja konkretnego produktu (np. BENTOMATMaty bentonitowe BENTOMAT stanowia typowy material hydroizolacyjny, przy wykorzystaniu którego wykonuje sie uszczelnienia budowli ziemnych, w tym skladowisk odpadów. CETCO Poland wprowadza nowy typ maty: BENTOMAT PM Protection Mat (PM), dzieki czemu zakres stosowania mat bentonitowych w budownictwie ziemnym ulega znacznemu rozszerzeniu. ST) stanowi inaczej.
2. Kotwienie w zamku: Górną krawędź maty należy wprowadzić do uprzednio przygotowanego rowu kotwiącego, przymocować szpilkami i przysypać gruntem, zagęszczając go warstwami.
3. Wykonywanie zakładów: Kolejne pasma maty należy układać z zachowaniem zakładu min. 30 cm (przy uwzględnieniu 15% naddatku na całości inwestycji). Zakłady muszą być czyste, wolne od piasku i zanieczyszczeń. Pasma powinny zachodzić na siebie zgodnie z kierunkiem spływu wody lub zgodnie z kierunkiem późniejszego przysypywania gruntem, aby uniknąć podwijania krawędzi.
4. Uszczelnianie połączeń: W strefie zakładu, pomiędzy dwie warstwy maty, należy nasypać bentonit granulowany w ilości ok. 0,4 - 0,5 kg na metr bieżący połączenia. Zapewnia to ciągłość bariery hydroizolacyjnej w miejscu styku pasm.
5. Stabilizacja na skarpie: Aby zapobiec zsuwaniu się maty przed jej przysypaniem, należy stosować kotwy pomocnicze w środkowej części pasm, szczególnie przy dużym nachyleniu skarpy.
Zasady przysypywania i warstwa dociskowa
Mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. wymaga odpowiedniego docisku, aby proces pęcznienia przebiegał prawidłowo i uszczelniał strukturę. Należy przestrzegać następujących zasad:
- Warstwę ochronną z gruntu (min. 30 cm grubości) należy nanosić niezwłocznie po ułożeniu maty, aby chronić ją przed promieniowaniem UV i przypadkowym zamoczeniem.
- Grunt należy sypać od dołu skarpy ku górze, co zapobiega rozsuwaniu się zakładów.
- Należy unikać bezpośredniego poruszania się ciężkim sprzętem po samej macie. Maszyny mogą poruszać się jedynie po uformowanej warstwie gruntu o odpowiedniej grubości.
- Zastosowanie warstwy dociskowej eliminuje problem nieszczelności fundamentów i zbiorników, stabilizując bentonit w strukturze geosyntetyku.
Najczęstsze błędy do uniknięcia
Podczas prac należy wystrzegać się błędów, które mogą zniweczyć efekt hydroizolacji:
- Pozostawienie zanieczyszczeń w zakładach: Ziemia lub kamienie w miejscu połączenia pasm uniemożliwiają skuteczne uszczelnienie.
- Zbyt mały zakład: Nieprzestrzeganie szerokości zakładów może prowadzić do rozszczelnienia bariery podczas osiadania gruntu.
- Brak zamka kotwiącego: Powoduje zsuwanie się maty pod własnym ciężarem i ciężarem warstwy dociskowej.
- Przedwczesne uwodnienie: Dopuszczenie do spęcznienia bentonitu bez warstwy dociskowej (np. przez pozostawienie odkrytej maty na deszczu) skutkuje utratą właściwości izolacyjnych.
