Definicja i charakterystyka geowłóknin drogowych
GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. drogowa jest płaskim geosyntetykiem wytwarzanym z włókien polimerowych (najczęściej polipropylenowych lub poliestrowych), łączonych mechanicznie poprzez igłowanie, przeszywanie lub termicznie poprzez zgrzewanie. W inżynierii komunikacyjnej pełni ona rolę warstwy separacyjnej, filtracyjnej oraz wzmacniającej, stanowiąc nieodzowny element nowoczesnych konstrukcji nawierzchni drogowych. Kluczową cechą geowłóknin jest ich wodoprzepuszczalność przy jednoczesnym zachowaniu zdolności do zatrzymywania cząstek gruntu, co zapobiega kolmatacji (zamulaniu) warstw konstrukcyjnych drogi.
Podstawowe funkcje geowłóknin w konstrukcjach nawierzchni
Zastosowanie geowłóknin w budownictwie drogowym wynika z potrzeby zapewnienia trwałości i stateczności nasypów oraz podbudów. Wyróżnia się cztery główne funkcje:
- Separacja: Zapobieganie mieszaniu się drobnoziarnistego podłoża gruntowego z gruboziarnistym kruszywem podbudowy. Dzięki temu zachowane zostają parametry nośności projektowanych warstw.
- Filtracja: Umożliwienie swobodnego przepływu wody w kierunku prostopadłym do płaszczyzny geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne., przy jednoczesnym powstrzymywaniu migracji cząstek gruntu.
- DrenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.: Odprowadzanie wody w płaszczyźnie geosyntetyku, co przyczynia się do osuszenia korpusu drogowego.
- Wzmocnienie: Przejmowanie części naprężeń rozciągających wywołanych obciążeniem kołami pojazdów, co ogranicza powstawanie kolein i deformacji plastycznych.
Kryteria doboru parametrów technicznych
Prawidłowy dobór geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. wymaga analizy parametrów mechanicznych i hydraulicznych w odniesieniu do warunków gruntowo-wodnych oraz przewidywanego obciążenia ruchem. Do najważniejszych parametrów należą:
- Wytrzymałość na rozciąganie [kN/m]: Określa maksymalną siłę, jaką geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. może przenieść wzdłuż i wszerz pasma przed zerwaniem.
- Odporność na przebicie statyczne (CBR) [N]: Parametr krytyczny podczas wbudowywania kruszywa, chroniący materiał przed uszkodzeniami mechanicznymi wywołanymi przez ostre krawędzie ziaren podbudowy.
- Wydłużenie przy zerwaniu [%]: Informuje o elastyczności materiału; wysokie wartości (typowo dla geowłóknin igłowanych) pozwalają na lepsze dopasowanie się do nierówności podłoża.
- Gramatura [g/m²]: Choć nie jest parametrem bezpośrednio projektowym, często służy jako wskaźnik masy powierzchniowej skorelowany z grubością i odpornością materiału.
Dobór geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. do kategorii obciążenia ruchem (KR)
W polskiej praktyce inżynierskiej dobór geosyntetyków opiera się na klasyfikacji natężenia ruchu określonej w Katalogu Typowych Konstrukcji Nawierzchni Podatnych i Półsztywnych. Poniższa tabela przedstawia zalecane minimalne parametry geowłóknin w zależności od kategorii ruchu:
| Kategoria ruchu | Typowe zastosowanie | Min. wytrzymałość na rozciąganie [kN/m] | Min. siła przebicia CBR [N] |
|---|---|---|---|
| KR1 - KR2 | Drogi lokalne, podjazdy, parkingi dla samochodów osobowych, ścieżki rowerowe. | 8 - 12 | 1200 - 1500 |
| KR3 - KR4 | Drogi zbiorcze, ulice miejskie, parkingi dla transportu ciężkiego. | 15 - 25 | 2000 - 3000 |
| KR5 - KR7 | Autostrady, drogi ekspresowe, terminale logistyczne, lotniska. | > 30 | > 4000 |
W przypadku gruntów słabonośnych (np. torfy, namuły, gliny miękkoplastyczne) o module odkształcenia podłoża E2 < 40 MPa, konieczne jest stosowanie materiałów o podwyższonych parametrach wytrzymałościowych, często łączonych z geokratami lub siatkami drogowymi w celu uzyskania efektu wzmocnienia strukturalnego.
Normy techniczne i wymagania formalne
Proces projektowania i wbudowywania geowłóknin musi być zgodny z obowiązującymi normami europejskimi i krajowymi wytycznymi technicznymi. Kluczowe akty normatywne to:
- PN-EN 13249: "Geotekstylia i wyroby pokrewne - Właściwości wymagane w odniesieniu do wyrobów stosowanych przy budowie dróg i innych powierzchni obciążonych ruchem".
- PN-EN ISO 10319: Metoda badania wytrzymałości na rozciąganie szerokich pasm.
- PN-EN ISO 12236: Metoda badania odporności na przebicie statyczne (test CBR).
- PN-EN ISO 11058: Badanie charakterystyk przepuszczalności wody prostopadle do płaszczyzny, bez obciążenia.

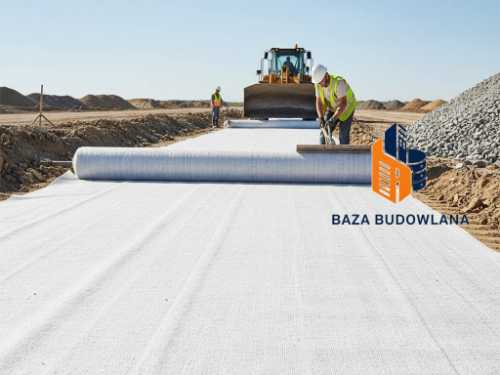

Zasady montażu i najczęstsze błędy wykonawcze
Nawet najwyższej jakości geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. nie spełni swojej roli, jeśli zostanie wadliwie wbudowana. Należy przestrzegać następujących zasad:
- Przygotowanie podłoża: Powierzchnia powinna być wyrównana, pozbawiona ostrych kamieni, korzeni i innych elementów mogących przebić syntetyk.
- Zakłady (zakładki): Pasy geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. muszą być łączone na zakład o szerokości od 30 cm do 50 cm, zależnie od nośności gruntu (im słabszy grunt, tym większy zakład).
- Ochrona przed UV: Materiały polimerowe ulegają degradacji pod wpływem promieniowania słonecznego. GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. powinna zostać przykryta warstwą kruszywa w czasie nie dłuższym niż 24-48 godzin od rozwinięcia.
- Ruch technologiczny: Zabrania się bezpośredniego przejazdu maszyn budowlanych po ułożonej geowłókninie przed wysypaniem co najmniej 15-20 cm warstwy ochronnej kruszywa.
Podsumowując, dobór geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. drogowej musi być wynikiem rzetelnej analizy geotechnicznej i projektowej. Zastosowanie materiałów o zbyt niskich parametrach w stosunku do kategorii obciążenia KR prowadzi do przedwczesnego osiadania nawierzchni, pękania warstw bitumicznych oraz destrukcji struktury podbudowy na skutek mieszania się jej z gruntem rodzimym.
