Geosyntetyki drenażowe i uszczelniające

Charakterystyka systemów drenażowych i uszczelniających

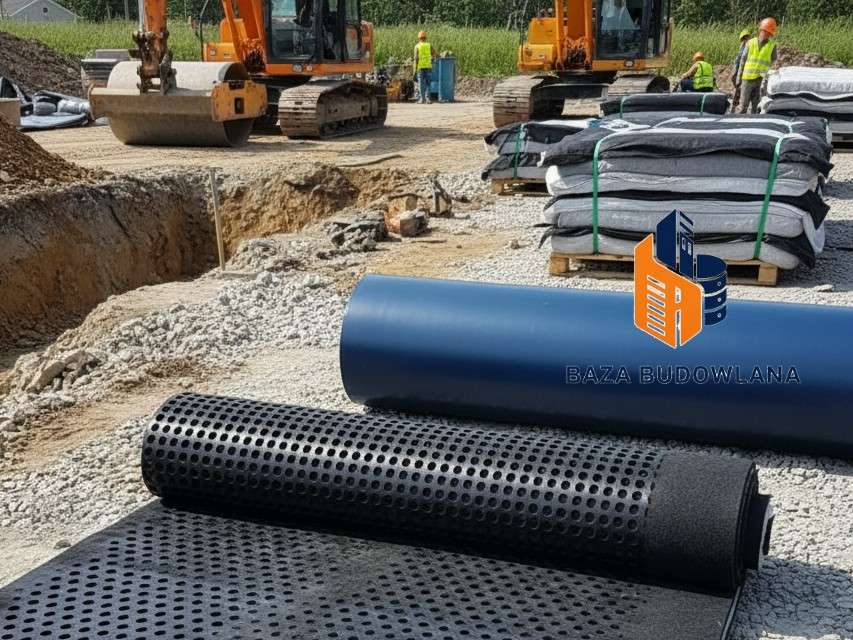

Zastosowanie nowoczesnych geosyntetyków pozwala na skuteczne zabezpieczenie fundamentów, budowli podziemnych oraz składowisk przed naporem wody i wilgoci. System opiera się na połączeniu bariery nieprzepuszczalnej (geomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. lub maty bentonitowej) z warstwą odprowadzającą wodę (geokompozytem drenażowym). Taka technologia zastępuje tradycyjne, czasochłonne metody oparte na ciężkich zasypkach żwirowych i wielowarstwowych powłokach bitumicznych.

Wymagane narzędzia i materiały

Do prawidłowego wykonania izolacji i systemu drenażowegoDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. niezbędne są następujące elementy:

Materiały:
Narzędzia:
- Nóż dekarski lub nożyce do cięcia geosyntetyków.
- Zgrzewarka do folii (w przypadku stosowania geomembran zgrzewanych).
- Młotek lub osadzak do mocowania mechanicznego.
- Szczotka do oczyszczania podłoża.

Instrukcja montażu krok po kroku

Przygotowanie podłoża: Powierzchnia musi być wyrównana, stabilna i pozbawiona ostrych krawędzi, które mogłyby przebić materiał. Należy usunąć gruz, korzenie i stojącą wodę. W przypadku fundamentów, nierówności powyżej 5 mm powinny zostać uzupełnione zaprawą cementową.
Układanie warstwy uszczelniającej:
- Mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi.: Rozkłada się ją stroną ciemniejszą (geotkaniną) do podłoża. Zakłady podłużne i poprzeczne powinny wynosić minimum 15-20 cm. W miejsca zakładów należy nasypać granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin. w celu zapewnienia ciągłości izolacji.
- Geomembrana: Arkusze rozwija się swobodnie, unikając nadmiernego naciągania. Łączenie odbywa się poprzez zgrzewanie lub stosowanie dedykowanych taśm dwustronnych.
Montaż geokompozytu drenażowegoDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów.: Na gotową warstwę uszczelniającą nakłada się geokompozyt drenażowymata Geokompozyt drenujący (mata drenażowa) to nowoczesny, wielofunkcyjny materiał geosyntetyczny stosowany w budownictwie inżynieryjnym do zbierania i odprowadzania nadmiaru wody (lub innych cieczy/gazów). Łączy w sobie funkcje drenażu, filtracji, separacji, a często także ochrony izolacji przeciwwodnych, stanowiąc efektywną alternatywę dla tradycyjnych drenaży żwirowych.drenażowa. Materiał ten należy układać geowłókniną w stronę napływającej wody (zazwyczaj w stronę gruntu). GeowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. pełni rolę filtracyjną, zapobiegając zamuleniu rdzenia drenażowegoDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów..
Zabezpieczenie krawędzi: Górną krawędź geosyntetyków należy przymocować mechanicznie powyżej poziomu planowanego terenu, stosując listwy dociskowe, które zapobiegną dostawaniu się zanieczyszczeń pod izolację.
Wykonanie drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. opaskowego: Na dole systemu należy połączyć geokompozytGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. z rurą drenażową owiniętą geowłókniną, co umożliwi sprawne odprowadzenie zebranej wody do odbiornika.
Zasypywanie: Prace ziemne należy prowadzić warstwami, uważając, aby nie uszkodzić mechanicznie ułożonych warstw. Zaleca się stosowanie gruntu rodzimego przepuszczalnego lub piasku.

Porównanie kluczowych parametrów technicznych

Wybór odpowiedniego materiału zależy od specyfiki gruntu oraz poziomu wód gruntowych. Poniższa tabela przedstawia główne różnice między omawianymi geosyntetykami:

Materiał	Główna funkcja	Zalety	Sposób łączenia
Mata bentonitowaMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi.	Hydroizolacja ciężka	Właściwości samonaprawcze, wysoka odporność mechaniczna.	Zakład + granulat bentonitowyGranulat bentonitowy to sypki materiał na bazie bentonitu, zwykle bentonitu sodowego lub wapniowego, zawierający głównie minerał montmorylonit. Główna cecha to zdolność do silnego pęcznienia po zwilżeniu, co powoduje wzrost objętości i spadek przepuszczalności materiału. Środek uszczelniający na bazie aktywowanego bentonitu sodowego pod wpływem wilgoci pęcznieje, tworząc żelową, nieprzepuszczalną barierę. Po zmieszaniu z wodą granulat bentonitowy zmienia konsystencję z sypkiej w gęstą pastę, łatwą do formowania i wypełniania szczelin.
Geomembrana PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich.	Izolacja przeciwwodna i paroszczelna	Całkowita nieprzepuszczalność, odporność chemiczna.	Zgrzewanie termiczne lub taśmy
Geokompozyt drenażowymata Geokompozyt drenujący (mata drenażowa) to nowoczesny, wielofunkcyjny materiał geosyntetyczny stosowany w budownictwie inżynieryjnym do zbierania i odprowadzania nadmiaru wody (lub innych cieczy/gazów). Łączy w sobie funkcje drenażu, filtracji, separacji, a często także ochrony izolacji przeciwwodnych, stanowiąc efektywną alternatywę dla tradycyjnych drenaży żwirowych.drenażowa	Odwodnienie i ochrona mechaniczna	Zastępuje drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. żwirowy, wysoka zdolność hydrauliczna.	Zakład geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne.

Zasady skutecznej naprawy i konserwacji

W przypadku stwierdzenia uszkodzeń mechanicznych (przecięcia, przebicia) podczas montażu, należy niezwłocznie zastosować łaty. Dla mat bentonitowych łata musi być o 25 cm większa z każdej strony od uszkodzenia, z dodatkiem granulatu pod krawędziami. W przypadku geokompozytów, należy wyciąć uszkodzony fragment rdzenia i zastąpić go nowym, dbając o ciągłość warstwy geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne., którą należy połączyć taśmą lub zgrzać punktowo. Kluczem do sukcesu jest zachowanie czystości na etapie łączenia poszczególnych arkuszy.

GeosyntetykiGeosyntetyki to nowoczesne materiały polimerowe kluczowe dla stabilności i trwałości konstrukcji geotechnicznych. Dzięki wykorzystaniu PP, PET czy HDPE, skutecznie wzmacniają grunt i chronią infrastrukturę lądową przed degradacją. Sprawdź najważniejsze rodzaje oraz funkcje tych niezastąpionych produktów. drenażowe i uszczelniające: geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe, geomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu., maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi.

Dobór odpowiednich materiałów do drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. i hydroizolacji jest kluczowy dla zapewnienia trwałości obiektów inżynieryjnych, takich jak składowiska odpadów, drogi, tunele czy fundamenty budynków. Poniżej przedstawiamy szczegółowe zestawienie rodzajów produktów, ich kluczowych parametrów oraz popularnych rozwiązań rynkowych stosowanych w polskim budownictwie.

Rodzaje produktów drenażowych i uszczelniających:

Geomembrany PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich. (HDPE) gładkie – stosowane głównie do izolacji składowisk i zbiorników.
Geomembrany PEHDGeomembrany PEHD (Polietylen wysokiej gęstości) to syntetyczne, nieprzepuszczalne folie wykonane z polietylenu o wysokiej gęstości, membrany izolacyjne. Dzięki swoim wyjątkowym właściwościom fizycznym i chemicznym są idealnym materiałem do izolacji i uszczelniania w różnorodnych projektach inżynierskich. (HDPE) teksturowane – o podwyższonym współczynniku tarcia, stosowane na skarpach.
Maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. (GCL) igłowane – mineralne bariery o właściwościach samouszczelniających.
GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe z rdzeniem z siatki polimerowej – do szybkiego odprowadzania wody pod wysokim ciśnieniem.
GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe z rdzeniem kubełkowym – popularne w izolacji pionowej fundamentów.
GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. LLDPE – bardziej elastyczne niż HDPE, odporne na osiadanie gruntu.
GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. PVC – stosowane często w hydroizolacji dachów i tuneli.
Maty bentonitoweMata bentonitowa to nowoczesny materiał hydroizolacyjny, łączący w sobie zalety geosyntetyków i naturalnych właściwości bentonitu – gliny o wyjątkowych zdolnościach pęcznienia w kontakcie z wodą. Składa się z warstwy bentonitu sodowego umieszczonej pomiędzy dwoma warstwami geowłókniny lub geotkaniny, często igłowanych dla zwiększenia integralności struktury. Po instalacji i kontakcie z wodą, mata tworzy jednolitą, nieprzepuszczalną barierę, chroniącą konstrukcje przed przenikaniem wody i wilgoci. Dzięki specjalnemu procesowi igłowania lub klejenia, bentonit jest trwale związany z materiałami geosyntetycznymi. zintegrowane z membraną PE – hybrydowe uszczelnienia o podwójnej skuteczności.
GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe z rdzeniem przestrzennym (monofilamenty) – charakteryzujące się wysoką wolną przestrzenią.
Folie kubełkowe (płytowy drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. pionowy) – mechaniczna ochrona izolacji bitumicznych.
GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. EPDMFolia EPDM to membrana wykonana z syntetycznego kauczuku etylenowo‑propylenowo‑dienowego, cechująca się wysoką elastycznością, odpornością na działanie promieniowania UV, ozonu, wilgoci i dużych wahań temperatury, np. Membrana EPDM Firestone – membrany kauczukowe o ekstremalnej elastyczności i trwałości.
Maty drenażowe z geowłókniną jednostronną – zapobiegające zamulaniu rdzenia drenażowegoDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów..
Maty drenażowe z geowłókniną dwustronną – zapewniające pełną separację i drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. z obu stron.
GeomembranyGeomembrany to syntetyczne folie uszczelniające (HDPE, PVC, EPDM, PP i kompozyty) stosowane do izolacji zbiorników, składowisk, kanałów i innych obiektów wymagających szczelności; wybór materiału i poprawny montaż decydują o trwałości systemu. bitumiczne – stosowane w budownictwie hydrotechnicznym.
GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. uszczelniające bentonitowo-polimerowe – o zwiększonej odporności chemicznej.
Membrany TPO/FPO – nowoczesne rozwiązania termoplastyczne do uszczelnień dachowych i technicznych.
Systemowe taśmy pęczniejąceTaśma pęczniejąca budowlana to aktywny materiał uszczelniający, najczęściej na bazie bentonitu lub kompozytów bentonitowo‑elastomerowych, który pod wpływem wody zwiększa objętość i wypełnia szczeliny tworząc barierę przeciwwodną. Hydrofilowy uszczelniacz w postaci taśmy stosowany do przerw roboczych, uszczelniania połączeń oraz tamowania przecieków. Jest to elastyczny materiał, który reaguje na kontakt z wodą, zwiększając swoją objętość i tworząc efektywną barierę przeciwwodną – uzupełnienie mat bentonitowych w przerwach roboczych.
GeowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. drenażowe o wysokiej wodoprzepuszczalności – jako warstwy filtrujące w systemach drenażowych.
GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe do drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. gazu – stosowane na rekultywowanych składowiskach.
Prefabrykowane dreny pionowe (PVD) – do konsolidacji gruntów słabonośnych.

Podstawowe parametry techniczne:

Gramatura (masa powierzchniowa) – określa ciężar właściwy materiału na m².
Grubość nominalna – kluczowa dla wytrzymałości mechanicznej i odporności na przebicie.
Wytrzymałość na rozciąganie – parametr definiujący odporność na siły rozrywające wzdłuż i wszerz pasma.
Wodoprzepuszczalność w płaszczyźnie – zdolność geokompozytu do odprowadzania wody wzdłuż jego struktury.
Odporność na przebicie statyczne (CBR) – zdolność materiału do wytrzymania punktowych obciążeń mechanicznych.
Współczynnik filtracji prostopadłej – zdolność geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. do przepuszczania wody przy jednoczesnym zatrzymywaniu cząstek gruntu.
Wydłużenie przy zerwaniu – zdolność materiału do odkształcenia bez utraty ciągłości.
Pęcznienie swobodne – kluczowy parametr dla mat bentonitowych, określający ich zdolność do samouszczelnienia.
Odporność chemiczna (pH) – stabilność materiału w kontakcie z agresywnym środowiskiem glebowym lub odciekami.
Odporność na promieniowanie UV – istotna w przypadku geomembran eksponowanych na działanie słońca podczas montażu.
