Geosiatka z włókien szklanych i węglowych

GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. z włókien szklanych i węglowych – nowoczesne zbrojenie nawierzchni asfaltowych

Współczesne inżynieria drogowa mierzy się z wyzwaniem zapewnienia trwałości nawierzchni przy stale rosnącym natężeniu ruchu kołowego oraz ekstremalnych zjawiskach pogodowych. Kluczowym rozwiązaniem tych problemów jest zbrojenie nawierzchni asfaltowej siatkamiZbrojenie nawierzchni asfaltowych siatkami polega na ułożeniu specjalnej siatki z włókien szklanych lub polimerowych na warstwie podkładowej przed ułożeniem masy asfaltowej. Siatka ta ma za zadanie zwiększyć wytrzymałość mechaniczną nawierzchni oraz zapobiec powstawaniu pęknięć, szczelin i wybrzuszeń na skutek naprężeń termicznych oraz ruchów gruntu. Zastosowanie siatek w procesie budowy nawierzchni asfaltowych pozwala na wydłużenie żywotności nawierzchni oraz zmniejszenie kosztów związanych z konserwacją i naprawami.. GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. wykonane z włókien szklanych oraz węglowych to zaawansowane materiały geosyntetyczne, które redefiniują podejście do projektowania i remontów dróg, przekształcając wiotką konstrukcję asfaltową w kompozyt o znacznie wyższych parametrach wytrzymałościowych.

Problematyka degradacji dróg: Spękania odbite i koleinowanie asfaltuKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.

Główną przyczyną przedwczesnego niszczenia dróg są dwa zjawiska: spękania odbite oraz koleinowanie asfaltuKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe.. Spękania odbite powstają w wyniku przenoszenia się (propagacji) rys z dolnych warstw konstrukcyjnych – np. ze starej nawierzchni betonowej, stabilizacji cementowej lub spękanej warstwy wiążącej – ku górze, do nowej warstwy ścieralnej. Bez odpowiedniego zbrojenia, nowa nakładka asfaltowa ulega uszkodzeniu w bardzo krótkim czasie.

Z kolei koleinowanie asfaltuKoleinowanie asfaltu powstaje głównie przez trwałą deformację plastyczną warstw bitumicznych pod ciężkim ruchem i/lub niewystarczającą konstrukcję podbudowy; najskuteczniejsze rozwiązania to poprawa mieszanki (SMA/PMB), właściwa zagęszczalność i zastosowanie geosyntetyków (uniaxial/biaxial lub geokraty) tam, gdzie podłoże jest słabe. to efekt plastycznych deformacji wynikających z niskiej odporności mieszanki na wysokie temperatury i duże obciążenia osiowe. Zastosowanie odpowiedniej siatki drogowej pod asfalt pozwala na skuteczne rozproszenie sił pionowych i poziomych, co radykalnie ogranicza powstawanie deformacji trwałych. Dzięki integracji zbrojenia z mieszanką mineralno-asfaltową, możliwe jest stworzenie struktury o wysokiej sztywności i odporności na zmęczenie.

Siatka szklana czy szklano-węglowa? Porównanie rozwiązań

Wybór odpowiedniego materiału zależy od specyfiki projektu oraz przewidywanego obciążenia ruchem. GeosiatkaGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. do asfaltu może występować w wersji wykonanej wyłącznie z włókien szklanych lub jako hybryda szklano-węglowa. Poniższa tabela przedstawia kluczowe różnice między tymi rozwiązaniami, istotne dla dróg lokalnych i krajowych:

Włókna szklane typu E-glass doskonale radzą sobie w standardowych warunkach eksploatacyjnych, natomiast domieszka włókien węglowych jest niezbędna tam, gdzie wymagane jest przejęcie ogromnych naprężeń przy minimalnym odkształceniu konstrukcji.

Norma PN-EN 15381 i kluczowe parametry techniczne

Analizując geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. do asfaltu – rodzaje i parametry, należy zawsze odnosić się do normy PN-EN 15381. Określa ona wymagania dla wyrobów stosowanych do zbrojenia nawierzchni asfaltowych. Kluczowe wskaźniki, na które należy zwrócić uwagę, to:

• Wytrzymałość na rozciąganie: Standardowe systemy zbrojenia oferują wartości od 50/50 kN/m do 100/100 kN/m, a w przypadku wersji wzmocnionych nawet do 180 kN/m w kierunku poprzecznym.
• Niska rozciągliwość: Aby zbrojenie było skuteczne, musi zacząć pracować zanim asfalt pęknie. Dlatego wydłużenie siatek szklanych nie powinno przekraczać 3%.
• Zespolenie międzywarstwowe: Siatka musi być powlekana bitumem. Tylko wysokiej jakości impregnacja zapewnia odpowiednią przyczepność (sczepność) warstw asfaltu, co zapobiega ich delaminacji.

GLASSTARSiatka wzmacniająca konstrukcje nawierzchnie drogowe bitumiczne GLASSTAR to siatka z włókien szklanych i geokompozyt do stosowania pod warstwami lub między warstwami asfaltowymi, do nawierzchni bitumicznych. Wzmacniająca siatka pod asfalt przystosowana do układania pod gorącą mieszankę asfaltową. – referencyjna siatka szklana do asfaltuSiatka szklana do asfaltu z warstwą bitumiczną to rodzaj kompozytu szklanego nasączony asfaltem do wzacniania nawierzchni bitumicznych. Geosiatka szklana do asfaltu dostępna jest także bez otuliny SBR.

Wśród dostępnych na rynku produktów, siatka szklana do asfaltuSiatka szklana do asfaltu z warstwą bitumiczną to rodzaj kompozytu szklanego nasączony asfaltem do wzacniania nawierzchni bitumicznych. Geosiatka szklana do asfaltu dostępna jest także bez otuliny SBR. marki GLASSTARSiatka wzmacniająca konstrukcje nawierzchnie drogowe bitumiczne GLASSTAR to siatka z włókien szklanych i geokompozyt do stosowania pod warstwami lub między warstwami asfaltowymi, do nawierzchni bitumicznych. Wzmacniająca siatka pod asfalt przystosowana do układania pod gorącą mieszankę asfaltową. wyróżnia się optymalnym stosunkiem parametrów technicznych do kosztów implementacji. Jest to rozwiązanie dedykowane do szerokiego spektrum prac – od wzmacniania szwów technologicznych po pełnopowierzchniowe zbrojenie autostrad.

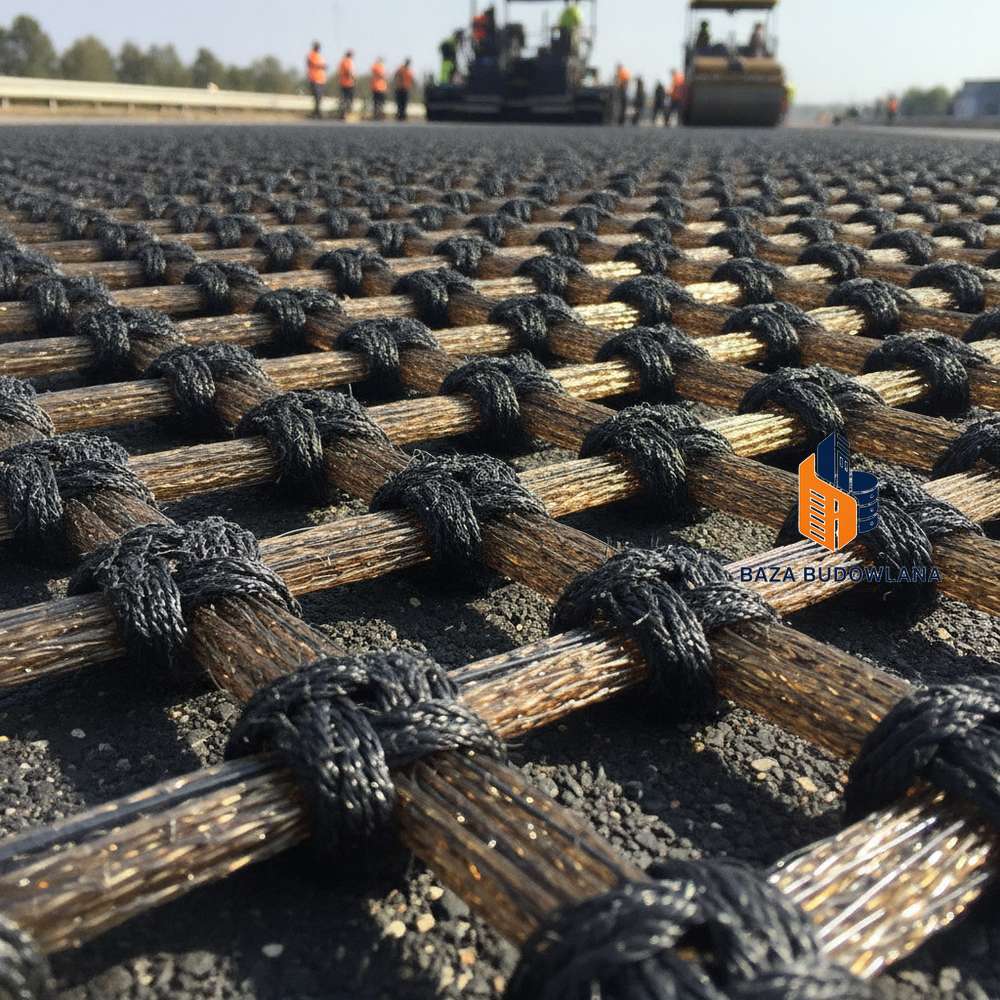

Produkt ten charakteryzuje się siatkową strukturą o oczkach ok. 40x40 mm, co umożliwia swobodne przenikanie kruszywa i "zazębianie" się warstw asfaltu. Specjalna powłoka bitumiczna chroni włókna przed uszkodzeniami mechanicznymi w trakcie przejazdu rozściełacza i samochodów ciężarowych dostarczających mieszankę.

Zbrojenie asfaltu a trwałość drogi – korzyści ekonomiczne

Stwierdzenie, że spękania odbite to już przeszłość, staje się realne dzięki konsekwentnemu stosowaniu siatek. Zbrojenie asfaltu a trwałość drogi to relacja bezpośrednia, która przekłada się na konkretne oszczędności finansowe:

• Wydłużenie cyklu życia nawierzchni: Czas do pojawienia się pierwszych spękań zostaje wydłużony 3-4 krotnie.
• Redukcja kosztów utrzymania: Brak konieczności częstego łatania dziur i uszczelniania pęknięć.
• Optymalizacja grubości warstw: Dzięki zastosowaniu geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. możliwe jest zredukowanie grubości nowej warstwy asfaltu o ok. 20-30% przy zachowaniu tej samej nośności, co znacznie obniża koszty materiałowe i ślad węglowy inwestycji.

Montaż i wytyczne wykonawcze

Skuteczność systemu zależy od poprawności montażu. Siatka drogowaSiatka drogowa, np. siatka szklana skutecznie wzmacnia warstwy bitumiczne, chroniąc nawierzchnię przed powstawaniem spękań odbitych. Dzięki wysokiej sztywności włókien i doskonałej przyczepności, zbrojenie to znacząco wydłuża żywotność drogi oraz redukuje przyszłe koszty jej utrzymania. pod asfalt powinna być układana na oczyszczonej i wyrównanej powierzchni. Proces aplikacji obejmuje:

1. Skropienie podbudowy emulsją asfaltową w celu zapewnienia sczepności.
2. Rozłożenie siatki (ręczne lub mechaniczne) bez fałd i zagięć.
3. Zapewnienie odpowiednich zakładów (zazwyczaj 15-20 cm) wzdłuż i wszerz kierunku układania.
4. Ułożenie warstwy mieszanki mineralno-asfaltowej o odpowiedniej temperaturze (150-180°C), która aktywuje powłokę bitumiczną siatki i scala ją z nową nawierzchnią.

Podsumowując, geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. z włókien szklanych i węglowych to niezbędny element nowoczesnego budownictwa drogowego. Stanowią one skuteczne rozwiązanie problemów strukturalnych nawierzchni, gwarantując ich trwałość, bezpieczeństwo użytkowania oraz efektywność ekonomiczną w długim okresie eksploatacji.

GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. – synergia siatki i geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne.

W zaawansowanych projektach drogowych często stosuje się geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. bitumiczne, będące połączeniem siatki z włókien szklanych lub węglowych z cienką nietkaną geowłókniną polipropylenową lub poliestrową. Zadaniem geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. nie jest zbrojenie, lecz pełnienie funkcji warstwy magazynującej lepiszcze (ang. Stress Absorbing Membrane Interlayer – SAMI). Dzięki nasyceniu emulsją asfaltową, warstwa ta tworzy barierę przeciwwilgociową, która chroni niższe warstwy konstrukcyjne przed penetracją wody, a jednocześnie redukuje naprężenia ścinające na styku warstw.

Odporność chemiczna i termiczna włókien

Kluczowym parametrem determinującym skuteczność zbrojenia jest stabilność materiału w wysokich temperaturach. Włókna szklane i węglowe charakteryzują się temperaturą topnienia przekraczającą 800°C (dla szkła) oraz ponad 1500°C (dla węgla). Jest to wartość znacznie wyższa niż temperatura mieszanki mineralno-asfaltowej (MMA) podczas wbudowywania, co odróżnia je od siatek polimerowych (np. poliestrowych czy polipropylenowych), które mogą ulegać degradacji termicznej lub pełzaniu pod wpływem gorącego asfaltu. Ponadto włókna te wykazują pełną odporność na korozję biologiczną oraz działanie soli drogowych i substancji ropopochodnych.

Współczynnik rozszerzalności cieplnej a kompatybilność z asfaltem

Istotnym aspektem fizycznym jest zbliżony współczynnik rozszerzalności cieplnej włókien szklanych do kruszywa i mieszanki asfaltowej. Dzięki temu zbrojenie pracuje spójnie z otaczającą je matrycą asfaltową w cyklach zamarzania i odmarzania. Brak różnic w rozszerzalności zapobiega powstawaniu mikrodelaminacji na styku zbrojenia i betonu asfaltowego, co bezpośrednio przekłada się na trwałość zespolenia w całym okresie eksploatacji nawierzchni.

Frezowanie i recykling nawierzchni zbrojonej (RAP)

Współczesna inżynieria kładzie duży nacisk na gospodarkę o obiegu zamkniętym. GeosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. z włókien szklanych i węglowych, w przeciwieństwie do zbrojeń stalowych, są w pełni przydatne do recyklingu. Podczas remontu drogi, nawierzchnia może być poddana standardowemu frezowaniu na zimno. Włókna ulegają rozdrobnieniu wraz z granulatem asfaltowym (RAP) i nie stanowią przeszkody w ponownym wykorzystaniu materiału w wytwórniach mas bitumicznych. Rozdrobnione włókna nie zanieczyszczają destruktu w sposób uniemożliwiający jego ponowne wbudowanie.

Porównanie sztywności: Włókna szklane vs. Polimery

Analizując charakterystykę materiałową, należy zwrócić uwagę na moduł Younga. Siatki szklane i węglowe są materiałami o wysokim module i niskiej rozciągliwości. W przeciwieństwie do siatek poliestrowych (PET) czy polipropylenowych (PP), które wymagają znacznego wydłużenia (często powyżej 10%), aby zacząć przenosić naprężenia, włókna szklane aktywują się natychmiast po wystąpieniu mikrodeformacji. Jest to kluczowe w zapobieganiu spękaniom odbitym, które powstają przy bardzo małych przemieszczeniach warstw dolnych.

Krajowa Ocena Techniczna i wymagania formalne

Oprócz zgodności z normą zharmonizowaną PN-EN 15381, na polskim rynku budowlanym istotne jest posiadanie przez wyrób Krajowej Oceny Technicznej (KOT) wydanej przez Instytut Badawczy Dróg i Mostów (IBDiM) lub równoważną jednostkę certyfikującą. Dokument ten potwierdza przydatność geosiatkiGeosiatki to materiały geosyntetyczne stosowane w inżynierii lądowej do wzmacniania gruntów, stabilizacji podłoża oraz zapobiegania erozji. Są one wykonane z tworzyw sztucznych, takich jak polietylen (PE) lub polipropylen (PP), i mają strukturę siatki o wysokiej wytrzymałości mechanicznej. Geosiatki są szeroko stosowane w budownictwie drogowym, kolejowym, przy rekultywacji terenów oraz w ochronie środowiska. do specyficznych warunków klimatycznych i obciążeniowych występujących w polskim drogownictwie oraz określa szczegółowe parametry, takie jak odporność na uszkodzenia podczas układania (metoda wg PN-EN ISO 10722).

Zastosowanie w nawierzchniach o sztywnej podbudowie

Szczególnym przypadkiem zastosowania siatek szklano-węglowych jest zbrojenie nakładek asfaltowych na starych nawierzchniach betonowych (płyty betonowe). Ze względu na dużą sztywność płyt i ich pracę w szczelinach dylatacyjnych, tylko materiały o najwyższym module sprężystości (włókna węglowe) są w stanie skutecznie powstrzymać propagację spękań dylatacyjnych do nowej warstwy ścieralnej, co pozwala na rezygnację z kosztownego procesu rozbijania płyt betonowych (tzw. crack and seat).

FAQ — Najczęściej Zadawane Pytania
