Charakterystyka zjawiska spękań odbitych
Spękania odbite (ang. reflective cracking) to jedno z najbardziej problematycznych zjawisk w inżynierii drogowej. Polega ono na przenoszeniu się wzoru pęknięć z istniejących, niżej położonych warstw konstrukcyjnych na nowo ułożone warstwy bitumiczne. Jest to proces destrukcyjny, który najczęściej występuje podczas modernizacji i remontów, gdzie nowa nakładka asfaltowa jest układana na zdegradowanej nawierzchni bitumicznej lub na podbudowie związanej spoiwem hydraulicznym (np. chudy beton).
Mechanizm ten opiera się na koncentracji naprężeń w nowej warstwie asfaltu bezpośrednio nad szczeliną lub pęknięciem występującym w warstwie dolnej. W wyniku oddziaływań termicznych oraz obciążeń ruchowych, pęknięcie to propaguje ku górze, aż do osiągnięcia powierzchni jezdni. Aby skutecznie temu zapobiec, niezbędne jest nowoczesne zbrojenie nawierzchni bitumicznych, które przejmuje siły rozciągające i zapobiega przerwaniu ciągłości nowej warstwy.
Główne przyczyny powstawania spękań odbitych
Przyczyny powstawania spękań odbitych są złożone i wynikają zazwyczaj z nałożenia się kilku czynników technicznych i środowiskowych:
- Ruchy termiczne: Dobowe i sezonowe zmiany temperatury powodują cykliczne rozszerzanie się i kurczenie dolnych warstw konstrukcji. Nad istniejącymi szczelinami dochodzi do znacznych naprężeń rozciągających, których nowa warstwa bitumiczna nie jest w stanie przenieść bez odpowiedniego wsparcia.
- Obciążenia od ruchu kołowego: Przejazd ciężkich pojazdów nad szczeliną w podbudowie generuje naprężenia ścinające. Pionowe przemieszczenia krawędzi pęknięcia pod wpływem koła pojazdu powodują szybkie zmęczenie materiału w nowej warstwie.
- Skurcz podbudów cementowych: W przypadku dróg, gdzie stosuje się podbudowy stabilizowane cementem, naturalne pęknięcia skurczowe podbudowy niemal natychmiast „odbijają” się na warstwach asfaltowych.
- Starzenie się lepiszcza: Stare warstwy asfaltowe tracą elastyczność, stając się sztywne i kruche, co sprzyja inicjacji pęknięć przenoszonych na nową nawierzchnię.
Ryzyka i konsekwencje zignorowania problemu
Zbagatelizowanie obecności spękań w dolnych warstwach i rezygnacja z systemów wzmacniających prowadzi do szeregu negatywnych skutków ekonomicznych i technicznych:
| Rodzaj ryzyka | Opis konsekwencji |
|---|---|
| Infiltracja wody | Przez pęknięcia odbite woda opadowa wnika w głąb konstrukcji, prowadząc do wysadzania mrozowego i degradacji podbudowy. |
| Przyspieszona erozja | Wokół spękań dochodzi do kruszenia się krawędzi asfaltu, co prowadzi do powstawania wybojów i konieczności częstych napraw. |
| Utrata nośności | Niekontrolowane spękania osłabiają strukturę drogi, co może doprowadzić do konieczności wykonania kosztownej wymiany całego przekroju. |
| Koszty utrzymania | Znaczny wzrost nakładów na bieżące utrzymanie drogi i skrócenie czasu eksploatacji nawierzchni nawet o 50-70%. |
Metody przeciwdziałania – dlaczego zbrojenie asfaltu jest kluczowe?
Współczesna inżynieria drogowa wskazuje, że najskuteczniejszą metodą ograniczania spękań odbitych jest profesjonalne zbrojenie asfaltu. Zastosowanie odpowiedniego geosyntetyku pozwala na przejęcie naprężeń rozciągających i ich rozproszenie na większej powierzchni, co eliminuje ich koncentrację bezpośrednio nad starymi pęknięciami.
Wybierając optymalne rozwiązanie, należy zwrócić uwagę na materiał i strukturę zbrojenia. Prawidłowo wykonane zbrojenie warstw bitumicznych pełni funkcję bariery, która spowalnia proces zmęczeniowy materiału i znacząco wydłuża czas do pojawienia się pierwszych uszkodzeń na powierzchni. Dzięki temu zjawisko spękań odbitych zostaje zredukowane do minimum.
Wśród najskuteczniejszych rozwiązań w ramach zbrojenia nawierzchni bitumicznych wyróżnia się:

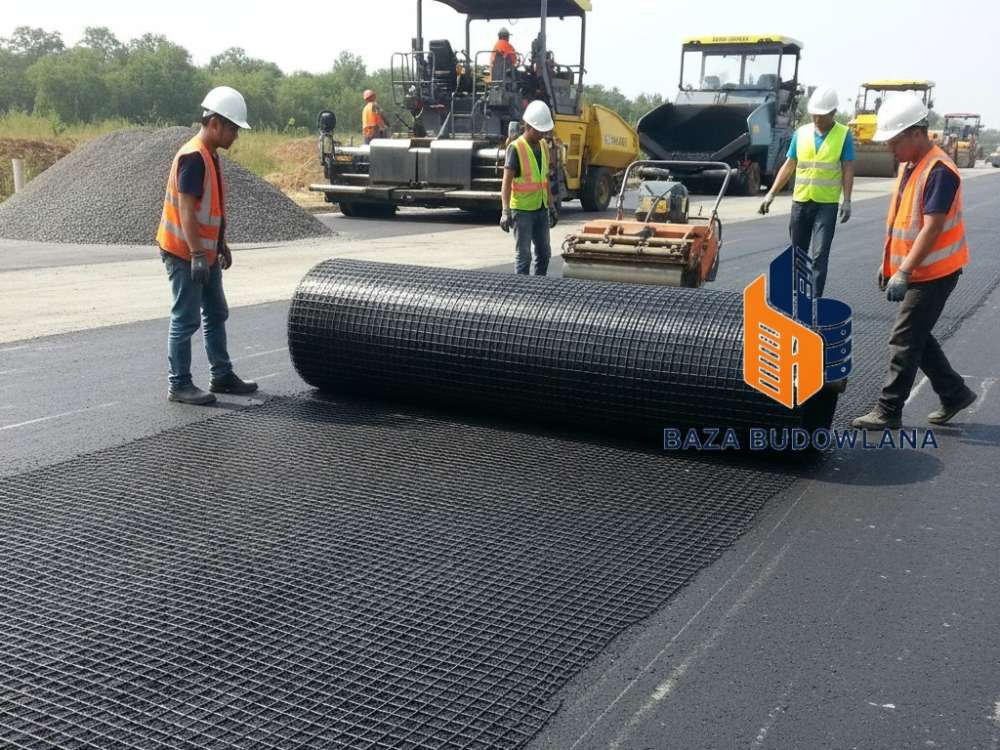

- Siatka szklana do asfaltuSiatka szklana do asfaltu z warstwą bitumiczną to rodzaj kompozytu szklanego nasączony asfaltem do wzacniania nawierzchni bitumicznych. Geosiatka szklana do asfaltu dostępna jest także bez otuliny SBR.: Wysokowytrzymałe zbrojenie o niskiej wydłużalności i wysokiej odporności termicznej. Siatka szklana tworzy sztywną strukturę stabilizującą warstwy bitumiczne.
- Siatki kompozytowe: Połączenie siatki szklanej z geowłókniną. Taki układ pełni funkcję warstwy absorbującej naprężenia (SAMI – Stress Absorbing Membrane Interlayer) oraz stanowi dodatkową barierę przeciwwilgociową.
Zastosowanie zaawansowanych technologicznie siatek do zbrojenia warstw bitumicznych pozwala na budowę trwałych dróg nawet na trudnym, spękanym podłożu. Jest to rozwiązanie rekomendowane przez ekspertów, gdyż znacząco obniża całkowite koszty eksploatacji infrastruktury (LCC – Life Cycle Cost) i minimalizuje potrzebę uciążliwych remontów cząstkowych.
