Geokompozyty drenażowe

Charakterystyka problemu i rozwiązanie systemowe

Niekontrolowany napór wody gruntowej oraz wilgoć zalegająca przy fundamentach to główne przyczyny degradacji konstrukcji budowlanych, osiadania budynków oraz zawilgocenia piwnic. Tradycyjne metody, takie jak zasypka żwirowa, z czasem ulegają zamuleniu drobnymi frakcjami gruntu, tracąc swoją drożność. Skutecznym i nowoczesnym rozwiązaniem jest zastosowanie geokompozytu drenażowegoDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów..

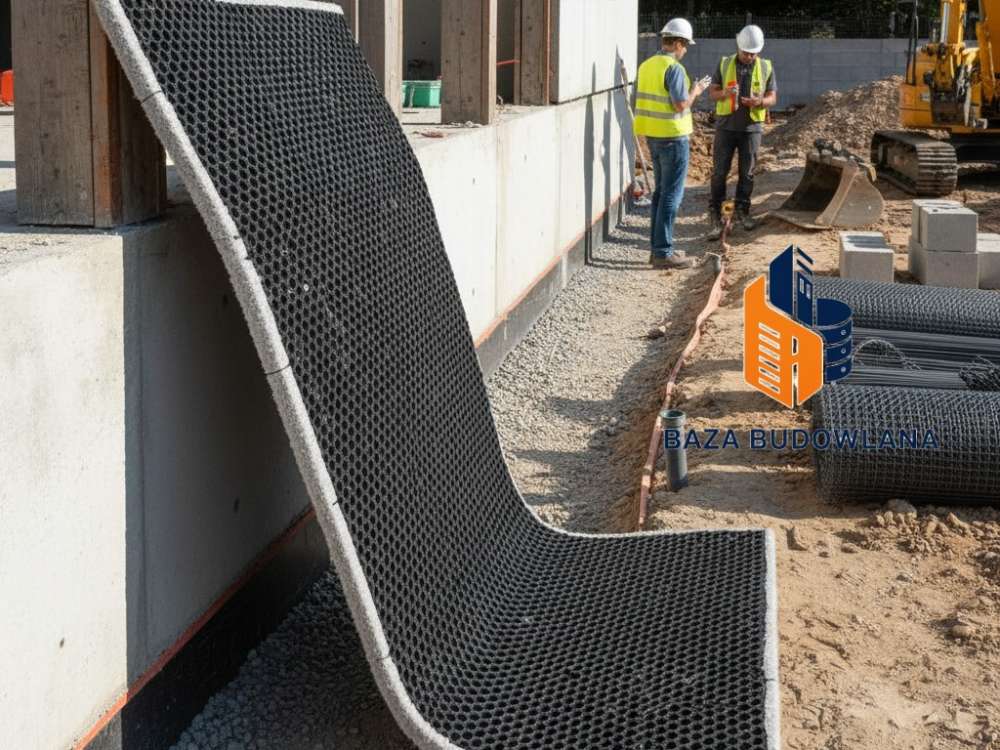

Geokompozyt drenażowymata Geokompozyt drenujący (mata drenażowa) to nowoczesny, wielofunkcyjny materiał geosyntetyczny stosowany w budownictwie inżynieryjnym do zbierania i odprowadzania nadmiaru wody (lub innych cieczy/gazów). Łączy w sobie funkcje drenażu, filtracji, separacji, a często także ochrony izolacji przeciwwodnych, stanowiąc efektywną alternatywę dla tradycyjnych drenaży żwirowych.drenażowa to materiał łączący w sobie funkcję filtracji, separacji i odprowadzania wody. Składa się on z rdzenia z polietylenu o wysokiej gęstości (HDPE) oraz jednostronnie lub obustronnie przyklejonej geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. drenażowej. Dzięki takiej budowie woda swobodnie przepływa przez włókninę do rdzenia, skąd jest grawitacyjnie odprowadzana do systemu rur drenarskich, a grunt pozostaje odseparowany, co zapobiega kolmatacji (zapychaniu) systemu.

Niezbędne materiały i narzędzia

Do prawidłowego wykonania odwodnienia przy użyciu geosyntetyków niezbędne są następujące elementy:

Instrukcja montażu geokompozytu krok po kroku

1. Przygotowanie podłoża: Ściany fundamentowe muszą być oczyszczone z resztek zaprawy i wyrównane. Należy wykonać pionową izolację przeciwwilgociową lub przeciwwodną (np. przy użyciu mas bitumicznych, mat bentonitowych lub geomembran).
2. Układanie rury drenarskiej: U podstawy fundamentu, w wykopie, należy przygotować podsypkę z kruszywa, na której zostanie ułożona perforowana rura drenarska. Rura powinna mieć spadek minimum 0,5% w kierunku odbiornika wody.
3. Rozwinięcie geokompozytu: Arkusze geokompozytu rozwija się pionowo lub poziomo (zależnie od wysokości fundamentu). Bardzo ważne: geowłókninaGeowłóknina to przepuszczalny materiał z syntetycznych włókien (najczęściej polipropylenowych lub poliestrowych), stosowany w budownictwie, inżynierii lądowej i ogrodnictwie głównie do separacji, filtracji, drenażu i wzmacniania gruntu. musi być zawsze skierowana w stronę gruntu, natomiast rdzeń z "kubełkami" w stronę ściany budynku.
4. Mocowanie mechaniczne: Górną krawędź materiału należy zamocować powyżej poziomu planowanego terenu za pomocą systemowych listew dociskowych. Zapobiega to przedostawaniu się zanieczyszczeń pod geokompozytGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych.. Do mocowania w części podziemnej używa się minimalnej liczby łączników, aby nie dziurawić zbędnie izolacji.

5. Wykonanie zakładów: Kolejne arkusze geokompozytu układa się "na zakładkę" o szerokości min. 10-15 cm. W miejscu styku należy odkleić kawałek geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne., połączyć rdzenie HDPE, a następnie ponownie przykryć włókniną i zabezpieczyć taśmą, aby ziemia nie dostała się do wnętrza rdzenia.
6. Połączenie z drenażem francuskim: Dolna część geokompozytu powinna "nachodzić" na rurę drenarską owiniętą kruszywem, tworząc spójny system odbioru wody.
7. Zasypywanie wykopu: Wykop należy zasypywać gruntem rodzimym lub przepuszczalnym, zagęszczając go warstwami co 20-30 cm. Należy zachować ostrożność, aby nie uszkodzić geokompozytu podczas pracy ciężkiego sprzętu.

Zabezpieczenie skarp i konstrukcji gruntowych

W przypadku konstrukcji gruntowych, takich jak skarpy czy nasypy, geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe stosuje się w celu redukcji ciśnienia porowego wody wewnątrz masywu ziemnego. Zapobiega to zjawisku upłynnienia gruntu i katastrofom budowlanym związanym z osuwiskami.

• DrenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. płaszczyznowy: GeokompozytGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. układa się na nachylonej powierzchni przed ułożeniem warstwy humusu lub okładziny kamiennej.
• Stabilizacja: W połączeniu z geokratami, geokompozyt drenażowymata Geokompozyt drenujący (mata drenażowa) to nowoczesny, wielofunkcyjny materiał geosyntetyczny stosowany w budownictwie inżynieryjnym do zbierania i odprowadzania nadmiaru wody (lub innych cieczy/gazów). Łączy w sobie funkcje drenażu, filtracji, separacji, a często także ochrony izolacji przeciwwodnych, stanowiąc efektywną alternatywę dla tradycyjnych drenaży żwirowych.drenażowa pozwala na skuteczne zazielenienie skarp przy jednoczesnym szybkim odprowadzeniu wody opadowej, która mogłaby rozmywać zbocze.

Porównanie wydajności rozwiązań drenażowych

Poniższa tabela przedstawia porównanie tradycyjnych metod drenażowych z nowoczesnymi geokompozytami:

Stosowanie geokompozytów drenażowych jest rozwiązaniem ekonomicznym i trwałym. Zastąpienie grubych warstw kruszywa cienkim, ale wydajnym geosyntetykiem pozwala na znaczne przyspieszenie prac ziemnych przy zachowaniu najwyższych parametrów technicznych odwodnienia.

GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe do odwodnienia budynków i konstrukcji gruntowych

W nowoczesnym budownictwie geokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowe stanowią kluczowy element systemów ochrony przeciwwilgociowej. Poniżej przedstawiamy szczegółowe zestawienie rodzajów produktów, ich parametrów technicznych oraz popularnych rozwiązań rynkowych stosowanych w Polsce.

Rodzaje produktów drenażowych:

• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. dwuwarstwowe – połączenie folii kubełkowej (HDPE) z geowłókniną filtracyjną.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. trójwarstwowe – rdzeń drenażowy obustronnie osłonięty geowłókniną.
• Maty drenażowe z rdzeniem z siatki polimerowej – o wysokiej sztywności i odporności na ściskanie.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. z rdzeniem przestrzennym (monofilamentowym) – o strukturze splątanych włókien polimerowych.
• Płyty drenażowe do dachów zielonych – z funkcją retencji wody i drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. nadmiaru opadów.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. wysokociśnieniowe – przeznaczone do głębokich posadowień i obiektów inżynieryjnych.
• Drenaże pionowe ścian fundamentowych – optymalizowane pod kątem naporu gruntu.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowo-izolacyjne – zintegrowane z warstwą termoizolacji (np. XPS).
• Maty drenażowe do drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. poziomego – stosowane pod płytami fundamentowymi i w konstrukcjach tarasów.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. krawędziowe – dedykowane do odwodnień liniowych dróg i autostrad.
• Maty drenażowe z warstwą poślizgową – redukujące tarcie między gruntem a hydroizolacją.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. do tuneli – montowane między obudową wstępną a ostateczną.
• Drenaże mostowe – o podwyższonej odporności na wysokie temperatury podczas kładzenia asfaltu.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. do składowisk odpadów – o wysokiej odporności chemicznej na odcieki.
• Maty drenażowe z geowłókniną nietkaną – zapewniające doskonałą filtrację drobnych cząstek gruntu.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. z rdzeniem z polipropylenu (PP) – o zwiększonej trwałości strukturalnej.
• Systemy drenażowe do przyczółków mostowych – odprowadzające wodę z zasypek inżynierskich.
• Maty drenażowe z funkcją wentylacji – tworzące szczelinę powietrzną przy ścianach piwnicznych.
• GeokompozytyGeokompozyty to rodzaj geosytnetyków, których nazwa sugeruje ich złożony charakter. Najczęściej, geokompozyty występują w postaci płaskich i przestrzennych konstrukcji wielowarstowych. drenażowo-uszczelniające – łączące drenażDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. z membraną bentonitową.
• Lekkie maty drenażowe do renowacji – stosowane przy osuszaniu starych murów ceglanych.

Podstawowe parametry techniczne:

1. Wydajność hydrauliczna w płaszczyźnie – zdolność do transportu wody przy określonym spadku i obciążeniu.
2. Wytrzymałość na ściskanie – mierzona w kPa, określająca odporność na napór gruntu bez utraty drożności drenażuDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów..
3. Masa powierzchniowa geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. – wpływa na trwałość mechaniczną warstwy filtrującej.
4. Grubość geokompozytu – parametr istotny dla projektowania grubości całego układu izolacyjnego.
5. Wytrzymałość na rozciąganie – ważna przy montażu na wysokich ścianach i w konstrukcjach ziemnych.
6. Wodoprzepuszczalność prostopadła – zdolność geowłókninyGeowłókniny to materiały syntetyczne stosowane w inżynierii lądowej i geotechnicznej, w celu poprawienia właściwości gruntów i zapobieganiu erozji gleby. Są to sztuczne włókna, które są rozłożone w warstwie podłoża, w celu zwiększenia jego nośności, stabilności, wzmocnienia i odporności na uszkodzenia mechaniczne. do przyjmowania wody z otaczającego gruntu.
7. Charakterystyczna wielkość porów (O90) – decyduje o skuteczności filtracji i ochronie przed zamuleniem.
8. Odporność na przebicie statyczne (CBR) – odporność na uszkodzenia podczas zasypywania wykopów.
9. Stabilność UV – czas bezpiecznej ekspozycji materiału na słońce przed zakryciem.
10. Trwałość chemiczna i biologiczna – odporność na substancje znajdujące się w wodach gruntowych i mikroorganizmy.

Nazwy handlowe popularne w Polsce:

Dobór odpowiedniego geokompozytu drenażowegoDrenaż to system odprowadzania nadmiaru wody z gruntu lub powierzchni terenu, mający na celu zapobieganie gromadzeniu się wody, podmoknięciu, erozji oraz destabilizacji podłoża. Jest szeroko stosowany w budownictwie, rolnictwie, ogrodnictwie oraz przy zabezpieczaniu skarp i nasypów. powinien być zawsze poprzedzony analizą warunków wodno-gruntowych oraz specyfiką obciążeń konstrukcyjnych. Prawidłowo zainstalowany system nie tylko odprowadza wodę, ale również chroni hydroizolację fundamentów przed uszkodzeniami mechanicznymi podczas zagęszczania gruntu w wykopie.
