Drenaż francuski – charakterystyka, projektowanie i zastosowanie w inżynierii lądowej

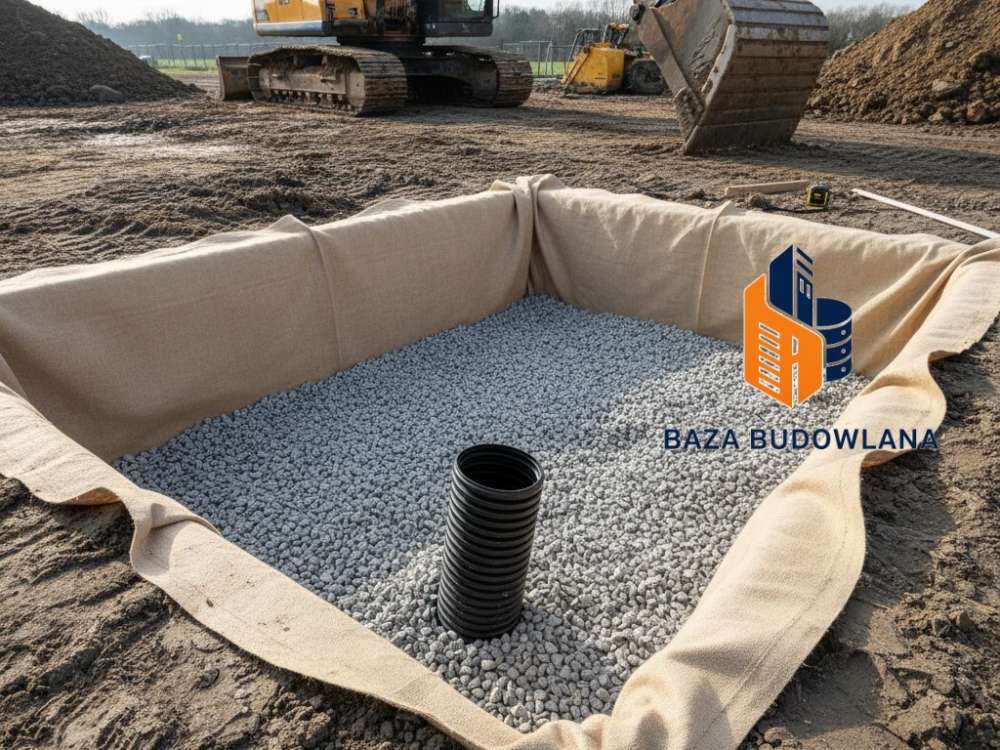

Drenaż francuski to system odwodnienia podpowierzchniowego, który opiera się na wykorzystaniu wypełnienia z kruszywa o wysokiej przepuszczalności, owiniętego materiałem filtracyjnym. W odróżnieniu od tradycyjnych systemów drenażowych, klasyczny drenaż francuski może funkcjonować bez użycia perforowanych rur drenarskich, bazując wyłącznie na wolnych przestrzeniach między ziarnami kruszywa, przez które grawitacyjnie przemieszcza się woda. Jest to rozwiązanie powszechnie stosowane w celu stabilizacji gruntów, ochrony fundamentów oraz kontroli poziomu zwierciadła wód gruntowych.

Zasada działania i konstrukcja systemu

Istota działania drenażu francuskiego polega na stworzeniu w gruncie strefy o znacznie mniejszym oporze hydraulicznym niż otaczające podłoże. Woda, dążąc do wyrównania ciśnień, migruje do wypełnionego kruszywem wykopu, a następnie jest transportowana wzdłuż jego spadku do odbiornika (np. kanalizacji deszczowej, rowu melioracyjnego lub studni chłonnej).

Kluczowym aspektem konstrukcyjnym jest zastosowanie geowłókninyGeowłóknina to materiał geosyntetyczny, który znajduje szerokie zastosowanie w budownictwie, inżynierii lądowej, ochronie środowiska oraz w ogrodnictwie. Jest wykonana z włókien polimerowych (np. polipropylenowych lub poliestrowych), które są łączone mechanicznie, termicznie lub chemicznie. Geowłóknina charakteryzuje się wysoką wytrzymałością, elastycznością i przepuszczalnością. separacyjnej. Pełni ona funkcję filtra, który dopuszcza przepływ wody, jednocześnie zatrzymując drobne frakcje gruntu (iły, pyły), co zapobiega zjawisku kolmatacji, czyli zamulania przestrzeni między kruszywem. Brak zastosowania odpowiedniej geowłókninyGeowłóknina to materiał geosyntetyczny, który znajduje szerokie zastosowanie w budownictwie, inżynierii lądowej, ochronie środowiska oraz w ogrodnictwie. Jest wykonana z włókien polimerowych (np. polipropylenowych lub poliestrowych), które są łączone mechanicznie, termicznie lub chemicznie. Geowłóknina charakteryzuje się wysoką wytrzymałością, elastycznością i przepuszczalnością. prowadzi do szybkiej utraty drożności drenażu i konieczności jego kosztownej renowacji.

Komponenty drenażu francuskiego

Prawidłowo zaprojektowany system drenażu francuskiego składa się z następujących elementów:

Wypełnienie (rdzeń drenażu): Najczęściej stosuje się płukane kruszywo łamane (np. grys, tłuczeń) lub żwir o frakcji 16–32 mm lub 32–63 mm. Ważne jest, aby materiał był pozbawiony frakcji drobnych i charakteryzował się wysoką odpornością mechaniczną.
Geosyntetyk (filtr): Geowłóknina polipropylenowa o odpowiednio dobranych parametrach wodoprzepuszczalności i wielkości porów. Stanowi ona barierę chroniącą strukturę drenażu przed infiltracją cząstek stałych.
Opcjonalna rura drenarska: W przypadku konieczności odprowadzenia dużych ilości wody na znaczne odległości, wewnątrz kruszywa umieszcza się perforowaną rurę z PVC-U lub PE, co zwiększa wydajność hydrauliczną układu.

Kryteria doboru geowłókninyGeowłóknina to materiał geosyntetyczny, który znajduje szerokie zastosowanie w budownictwie, inżynierii lądowej, ochronie środowiska oraz w ogrodnictwie. Jest wykonana z włókien polimerowych (np. polipropylenowych lub poliestrowych), które są łączone mechanicznie, termicznie lub chemicznie. Geowłóknina charakteryzuje się wysoką wytrzymałością, elastycznością i przepuszczalnością.

Właściwy dobór geowłókninyGeowłóknina to materiał geosyntetyczny, który znajduje szerokie zastosowanie w budownictwie, inżynierii lądowej, ochronie środowiska oraz w ogrodnictwie. Jest wykonana z włókien polimerowych (np. polipropylenowych lub poliestrowych), które są łączone mechanicznie, termicznie lub chemicznie. Geowłóknina charakteryzuje się wysoką wytrzymałością, elastycznością i przepuszczalnością. jest krytyczny dla trwałości obiektu. Należy brać pod uwagę nie tylko gramaturę, ale przede wszystkim właściwości hydrauliczne i mechaniczne, takie jak:

Parametr	Znaczenie techniczne	Zalecany zakres dla drenaży
Wodoprzepuszczalność (V_H50)	Zdolność do odprowadzania wody prostopadle do płaszczyzny.	Zależna od wodoprzepuszczalności gruntu rodzimego (zazwyczaj > 50 l/m²s).
Wielkość porów (O₉₀)	Zdolność do zatrzymywania frakcji gruntu.	Dostosowana do uziarnienia gruntu sąsiadującego.
Wytrzymałość na przebicie (CBR)	Odporność na uszkodzenia mechaniczne podczas zasypywania kruszywem.	Zależna od frakcji kruszywa (zazwyczaj min. 1,5–2,5 kN).

Zastosowanie drenażu francuskiego

Drenaż francuski znajduje szerokie zastosowanie zarówno w budownictwie kubaturowym, jak i liniowym:

Ochrona fundamentów: Skutecznie rozwiązuje problem niekontrolowanego naporu wody na fundamenty, chroniąc strukturę budynku przed zawilgoceniem i degradacją biologiczną. Jest to kluczowe w gruntach o słabej przepuszczalności, gdzie woda opadowa może zalegać przy ścianach piwnic.
Odwodnienie pasów drogowych i kolejowych: Stabilizacja podłoża poprzez obniżenie poziomu wody w korpusie drogowym, co zapobiega wysadzinom mrozowym.
Zagospodarowanie terenów zielonych: Odprowadzanie nadmiaru wody z trawników, boisk sportowych i ogrodów, zapobiegające powstawaniu zastoisk wodnych.
Nasypy i skarpy: Przeciwdziałanie erozji wewnętrznej oraz zwiększenie stateczności zboczy poprzez redukcję ciśnienia porowego wody.

Aspekty wykonawcze i normy techniczne

Projektowanie i wykonawstwo systemów drenażowych w Polsce powinno opierać się na aktualnych normach technicznych oraz zasadach wiedzy inżynierskiej. Kluczowe dokumenty to m.in.:

PN-EN 13252: "Geotekstylia i wyroby pokrewne -- Właściwości wymagane w odniesieniu do wyrobów stosowanych w systemach drenażowych".
PN-B-06050: "Geotechnika -- Roboty ziemne -- Wymagania ogólne".
Wytyczne techniczne projektowania odwodnień dróg i mostów.

Podczas prac wykonawczych należy zwrócić szczególną uwagę na zachowanie minimalnego spadku podłużnego drenażu (zazwyczaj min. 0,5%), co gwarantuje grawitacyjny przepływ wody. Geowłóknina powinna być układana z zakładem (minimum 20–30 cm), aby zapewnić ciągłość separacji na całej długości i obwodzie drenażu.
