Badania sklerometryczne konstrukcji żelbetowych w obiektach zabytkowych

Definicja i geneza metody sklerometrycznejBadanie młotkiem Schmidta

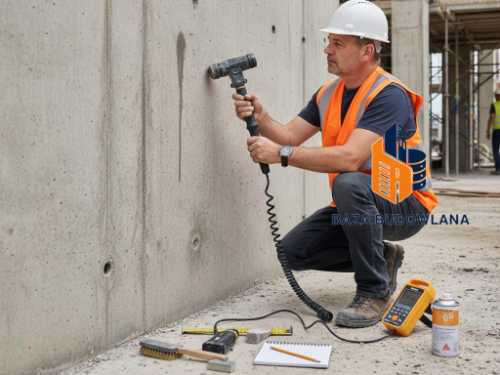

Badanie sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. , powszechnie znane jako badanie młotkiem SchmidtaBadanie sklerometryczne to nieinwazyjne i nieniszczące badanie wytrzymałości betonu in situ - badanie betonu na budowie, bez pobierania próbek. Ostateczna cena badania betonu zależy od dodatkowych czynników, m.in. od ewentualne koszty dojazdu na pomiary oraz czynniki ryzyka i specjalne warunki BHP wykonania pomiarów., jest jedną z podstawowych nieniszczących metod diagnostycznych (NDT – Non-Destructive Testing) stosowanych w inżynierii lądowej. Metoda ta opiera się na korelacji między twardością powierzchniową betonu a jego wytrzymałością na ściskanie. W kontekście obiektów zabytkowych, badania te pozwalają na wstępną ocenę stanu technicznego elementów żelbetowych bez naruszania ich integralności strukturalnej, co jest kluczowe z punktu widzenia konserwatorskiego.

Zasada działania urządzenia opiera się na dynamicznym pomiarze energii odbicia masy uderzającej od powierzchni badanego elementu. Wartość ta, określana mianem liczby odbicia (L), jest bezpośrednim wskaźnikiem sprężystości i twardości materiału w strefie przypowierzchniowej. Choć metoda ta nie zastępuje badań niszczących (odwiertów rdzeniowych), stanowi fundament diagnostyki przesiewowej, pozwalając na wytypowanie obszarów o obniżonych parametrach mechanicznych.

Rodzaje sklerometrów i ich specyfikacja techniczna

W diagnostyce konstrukcji historycznych dobór odpowiedniego przyrządu jest uzależniony od charakteru badanego elementu oraz spodziewanej klasy betonu. Wyróżnia się kilka podstawowych typów młotków Schmidta:

• Typ N (Normal): Standardowy młotek o energii uderzenia 2,207 Nm. Przeznaczony do elementów konstrukcyjnych o grubości powyżej 100 mm i betonów o normalnej wytrzymałości.
• Typ L (Light): Urządzenie o zredukowanej energii uderzenia (0,735 Nm). Stosowane najczęściej w obiektach zabytkowych do badania elementów cienkościennych, prefabrykatów oraz betonów o niższej gęstości, gdzie standardowy udar mógłby spowodować lokalne uszkodzenia.
• Typ P (Pendulum): Młotek wahadłowy o bardzo niskiej energii uderzenia, wykorzystywany do badania materiałów o bardzo niskiej wytrzymałości, takich jak tynki historyczne czy zaprawy.
• Sklerometry cyfrowe: Nowoczesne urządzenia wyposażone w elektroniczne rejestratory, które automatycznie przeliczają liczbę odbicia na średnie statystyczne i pozwalają na natychmiastową analizę wyników.

Zastosowanie w diagnostyce obiektów zabytkowych

Obiekty zabytkowe wykonane w technologii żelbetowej (często z początku XX wieku) charakteryzują się dużą heterogenicznością materiałową. Badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. znajdują w nich następujące zastosowania:

1. Ocena jednorodności betonu: Identyfikacja stref objętych procesami degradacji, takimi jak korozja mrozowa czy wymywanie spoiwa.
2. Wstępne szacowanie klasy betonu: Pozwala na określenie przybliżonej wytrzymałości materiału w sytuacjach, gdy dokumentacja archiwalna jest niekompletna lub nieobecna.
3. Lokalizacja miejsc do badań niszczących: Wyznaczenie punktów reprezentatywnych dla całej konstrukcji, w których zostaną pobrane odwierty rdzeniowe w celu kalibracji wyników.
4. Monitorowanie procesów wzmacniania: Ocena skuteczności iniekcji wzmacniających lub napraw powierzchniowych struktur żelbetowych.

Specyficzne uwarunkowania i błędy pomiarowe w betonie historycznym

Podczas prowadzenia badań w obiektach zabytkowych należy uwzględnić czynniki, które mogą istotnie fałszować wyniki pomiarów. Do najważniejszych należą:

• Karbonatyzacja: Długotrwała ekspozycja na dwutlenek węgla powoduje twardnienie warstwy przypowierzchniowej betonu. Może to prowadzić do zawyżenia wyników liczby odbicia nawet o 50%. W takich przypadkach niezbędne jest wykonanie testu fenoloftaleinowego i korelacja wyników.
• Wilgotność: Beton wilgotny wykazuje niższą twardość powierzchniową niż beton suchy. W obiektach zabytkowych, często zawilgoconych, konieczne jest uwzględnienie poprawek wilgotnościowych.
• Stan powierzchni: Zabytkowe betony często posiadają porowatą strukturę lub łuszczące się warstwy malarskie. Przed badaniem powierzchnia musi być oszlifowana kamieniem karborundowym do uzyskania gładkiej struktury.

Normy techniczne i procedury badawcze

Prawidłowe wykonanie badania sklerometrycznego oraz interpretacja wyników muszą być zgodne z obowiązującymi aktami normatywnymi. Kluczowe dokumenty to:

Procedura wykonania badania krok po kroku

Proces diagnostyczny w obiekcie zabytkowym powinien przebiegać według ściśle określonego schematu:

1. Przygotowanie obszaru badawczego: Wyznaczenie pól testowych o wymiarach ok. 20x20 cm. Z każdego elementu (belka, słup, ściana) należy wybrać co najmniej kilka takich pól.
2. Obróbka powierzchni: Usunięcie tynków, wypraw i warstw skarbonatyzowanych. Wyrównanie powierzchni przy pomocy osełki.
3. Realizacja pomiarów: Wykonanie serii uderzeń (zwykle od 9 do 13 uderzeń na jedno pole) w odstępach min. 25 mm od siebie.
4. Weryfikacja statystyczna: Odrzucenie wyników skrajnych i obliczenie mediany lub średniej arytmetycznej liczby odbicia.
5. Kalibracja: Zastosowanie krzywych korelacyjnych dostarczonych przez producenta lub, co jest zalecane, opracowanie własnej krzywej regresji na podstawie badań niszczących pobranych próbek (tzw. metoda kombinowana).

Podsumowując, badania sklerometryczneBadanie sklerometryczne (metoda Schmidta) to nieniszcząca, szybka i in situ metoda oceny wytrzymałości betonu na ściskanie oraz jego twardości powierzchniowej. Polega na uderzeniu sprężynowym bijakiem w powierzchnię betonu i pomiarze wysokości odskoku (liczby odbicia), która koreluje z wytrzymałością. Jest to kluczowe badanie inżynieryjne w kontroli jakości konstrukcji, zgodne z normą PN-EN 13791:2008. stanowią niezastąpione narzędzie w inżynierii konserwatorskiej. Dzięki swojej mobilności, niskiemu kosztowi i brakowi inwazyjności, pozwalają na rzetelną ocenę stanu bezpieczeństwa konstrukcji historycznych, pod warunkiem uwzględnienia specyficznych cech starzejącego się materiału betonowego.
