Zewnętrzne ściany fundamentowe - pionowa izolacja fundamentu

Pionowa izolacja fundamentu wykonana z Voltexu. Na zewnętrznych ścianach fundamentowych Voltex układa się ciemną stroną do izolowanej ściany (białą do układającego). Może być instalowany na świeży beton, bezpośrednio po rozdeskowaniu ścian.

Przygotowanie podłoża
Powierzchnie ścian powinny być odpowiednio wytrzy­małe i równe, wolne od ostrych wklęśnięć i wypukłości, które, po dociśnięciu Voltexu gruntem wypełniającym wykop, mogłyby powodować jego przecięcie. Ostre wy­stępy, ponad 1 cm, powinny zostać skute równo z po­wierzchnią ściany. Otwory pozostałe po ściągach sza­lunku powinny zostać zaszpachlowane Bentosealem. Jeśli stosowano ściągi zbieżne i zostają one usunięte, powstałe otwory należy wypełnić bezskurczową zapra­wą cementową i przykryć Bentosealem (rys. A 3.1).

Ławy powinny zostać zamiecione do czysta, aby Hydro-bar i Voltex miał bezpośredni kontakt z izolowaną po­wierzchnią.

Instalacja izolacji fundamentu
Rozpocząć należy od umieszczenia na połączeniu ścia­ny z ławą tub Hydrobar, które łączy się stykając ich koń­ce (rys. A 3.2).

Pierwsze pasmo Voltexu instaluje się poziomo, na jed­nym z narożników zewnętrznych ściany, przy czym kra­wędź narożnika wypada w 1/3 długości pasma (rys. A 3.2). U dołu, wzdłuż krawędzi narożnika, należy na­ciąć Voltex na długości ok. 30 cm tak, aby można go by­ło założyć na ławę. Miejsce rozcięcia należy uzupełnić ła­tą wyciętą z osobnego kawałka Voltexu. Łatę i łączenia Voltexu trzeba obłożyć obficie Bentosealem (rys. A 3.2). Kolejne pasma Voltexu wzdłuż ławy układa się pozio­mo, z zakładem min. 10 cm i z nałożeniem na ławę co najmniej 30 cm.

Narożniki wewnętrzne ścian należy złagodzić warstwą Bentosealu, o grubości ok. 2 cm (rys. A 3.3). Pionowe zakłady Voltexu w kolejnych rzędach powinny być wza­jemnie poprzesuwane o co najmniej 30 cm (rys. A 3.4).

Przy występowaniu ciśnienia hydrostatycznego, Voltex układany na ścianie (pionowa izolacja fundamentu) powinien łączyć się na zakład (co najmniej 30 cm) z izolacją poziomą fundamentów (rys. A 3.6).

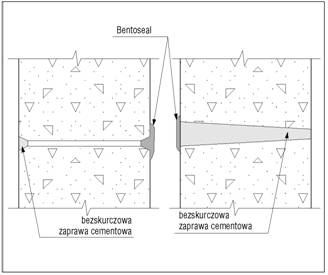

Rys. A 3.1. Obróbka otworów po ściągach deskowań.

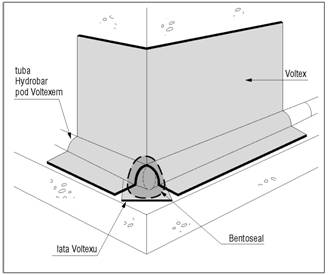

Rys. A 3.2. Początkowe pasmo Voltexu umieszczone poziomo na narożniku ściany; miejsce rozcięcia uzupełnione łatą i zaszpachlowane Bentosealem.

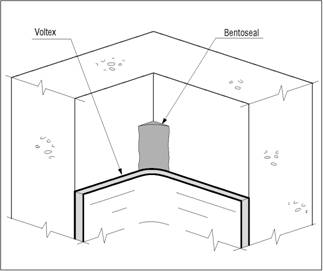

Rys. A 3.3. Wewnętrzny narożnik zaszpachlowany Bentosealem.

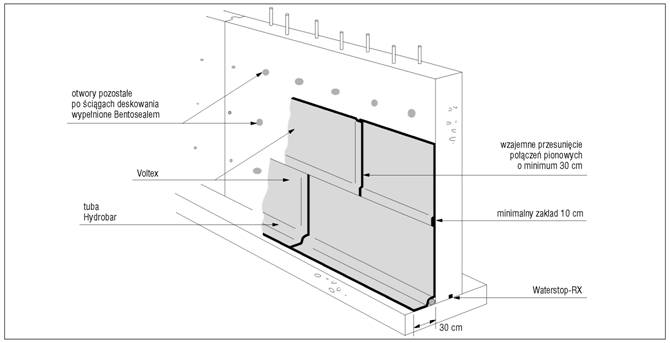

Rys. A 3.4. Voltex instalowany na zewnętrznej ścianie fundamentowej z zakładami min. 10 cm i wzajemnie przesuniętymi połącze­niami pionowymi.

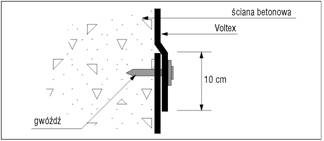

Rys. A 3.5. Szczegół wykonania zakładu.


W miarę układania Voltexu powinno się wypełniać wy­kop fundamentowy, tym samym tworzyć się będzie po­most montażowy dla kolejnych, wyższych pasm. Mate­riał wypełniający wykop trzeba zagęścić do co najmnie 85% stopnia zagęszczenia.

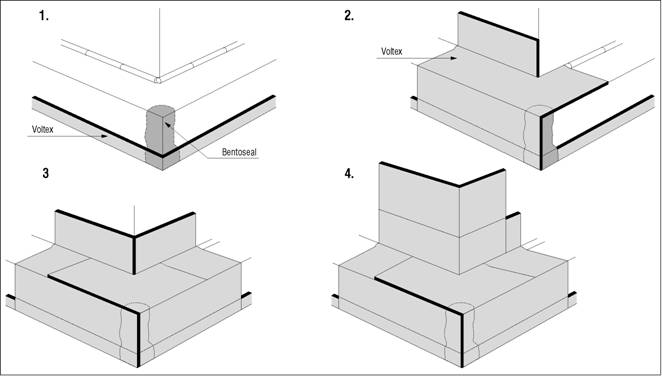

Rys. A 3.6. Kolejne etapy układania Voltexu na zewnętrznym narożniku ściany (przy występowaniu ciśnienia hydrostatycznego).
